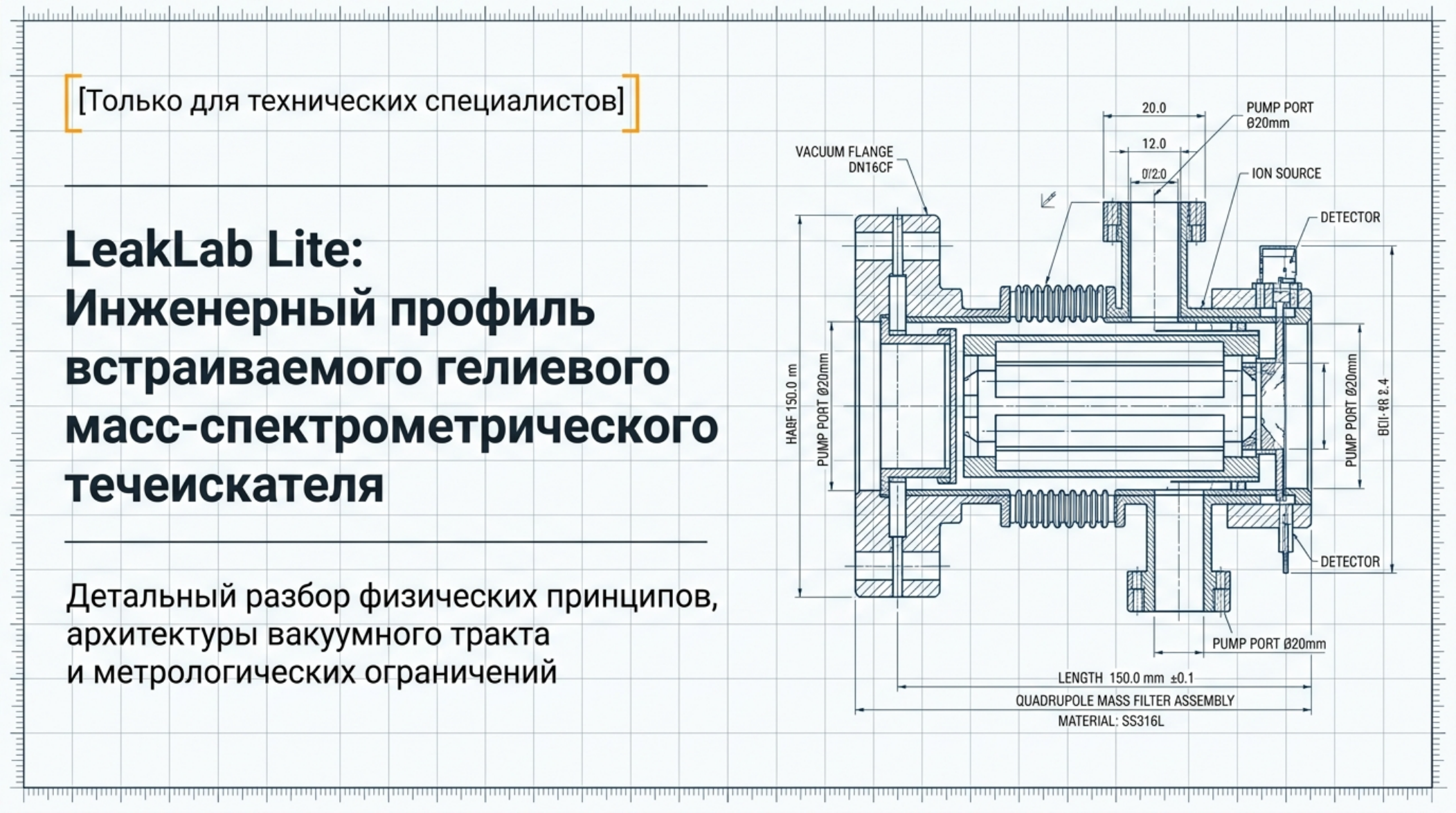

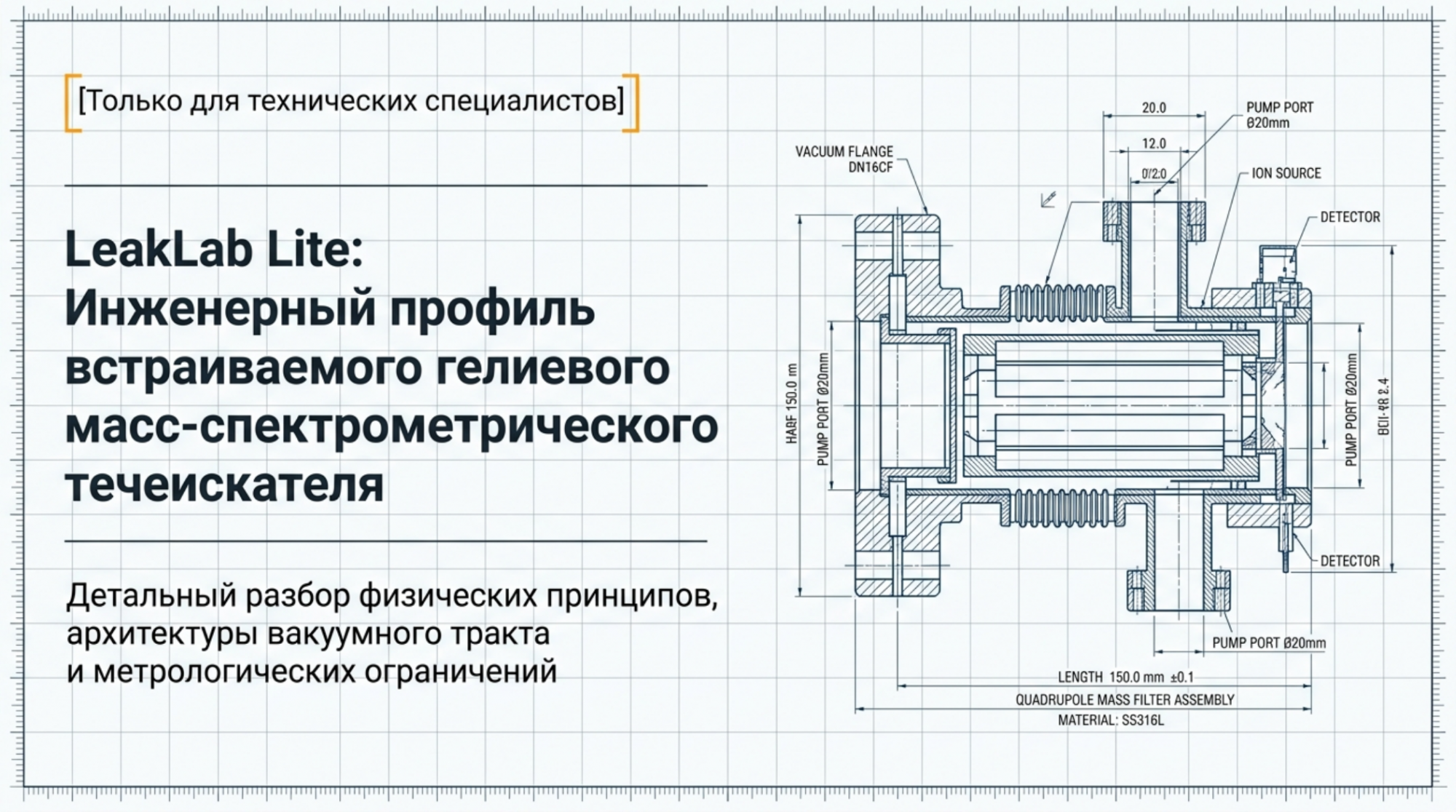

LeakLab Lite объединяет форвакуумную и турбомолекулярную ступени, датчики Pirani и ионизационный датчик с масс-спектрометрическим каналом H₂, ³He и ⁴He. Противоточная схема позволяет раньше подключать объект, но измерение остается зависимым от фона, калибровки и динамики тракта.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.

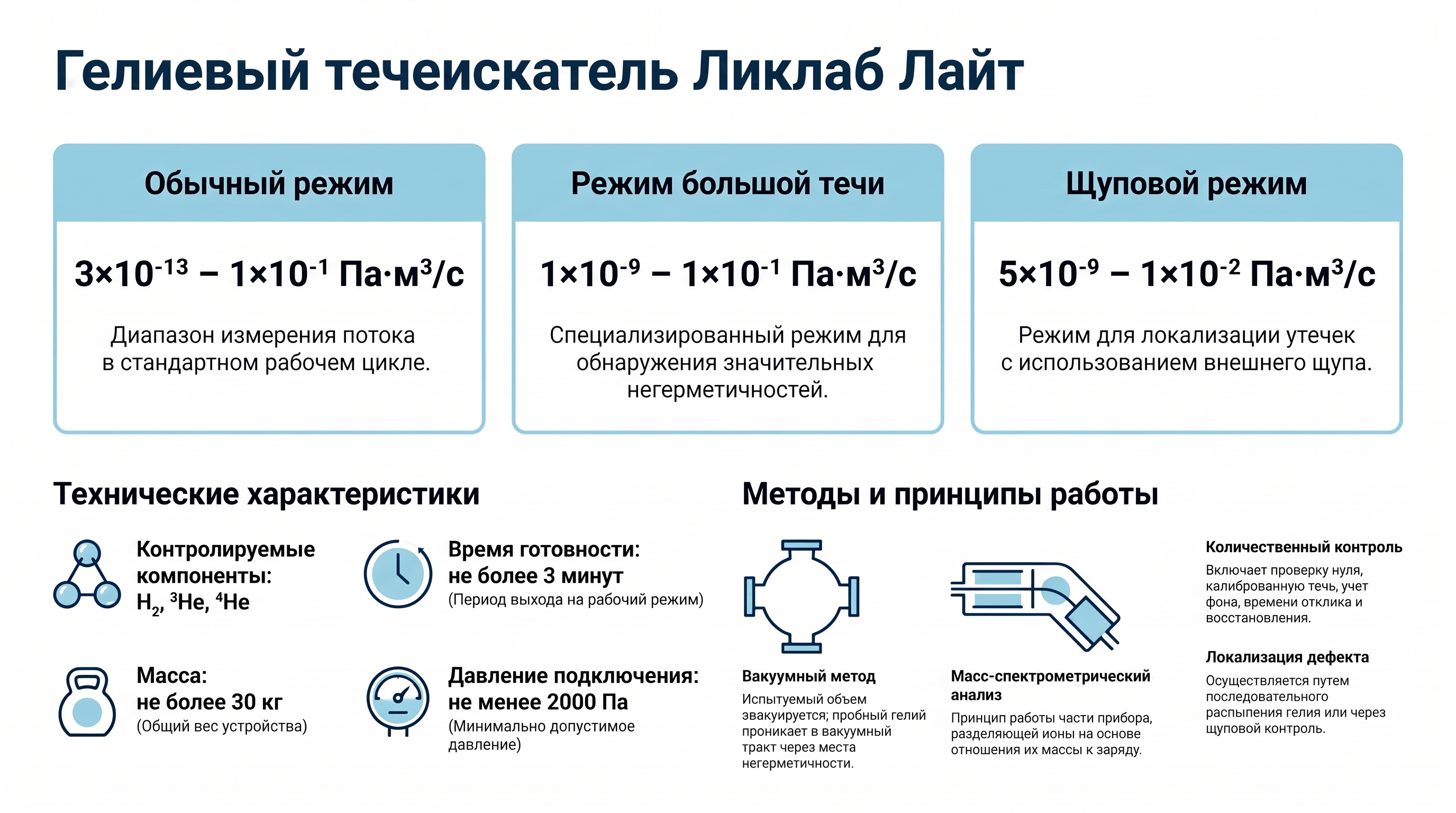

| Параметр | Подтвержденное значение или условие |
|---|---|
| Обычный режим | 3×10⁻¹³–1×10⁻¹ Па·м³/с |
| Большая течь | 1×10⁻⁹–1×10⁻¹ Па·м³/с |
| Щуповой режим | 5×10⁻⁹–1×10⁻² Па·м³/с |
| Компоненты | H₂, ³He, ⁴He |

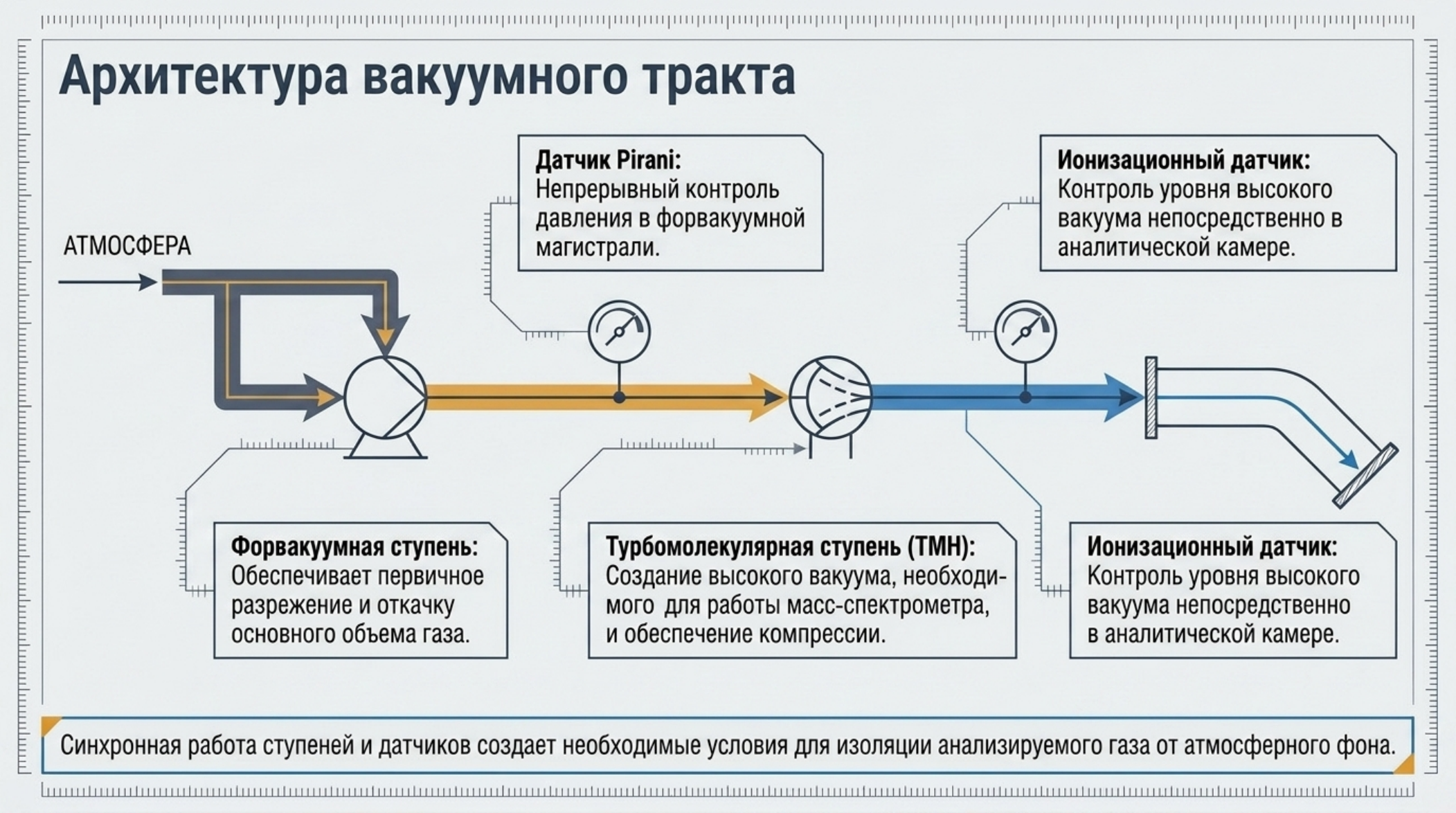

| Вакуумная схема | Pirani, ионизационный датчик, ТМН и форвакуумная ступень |

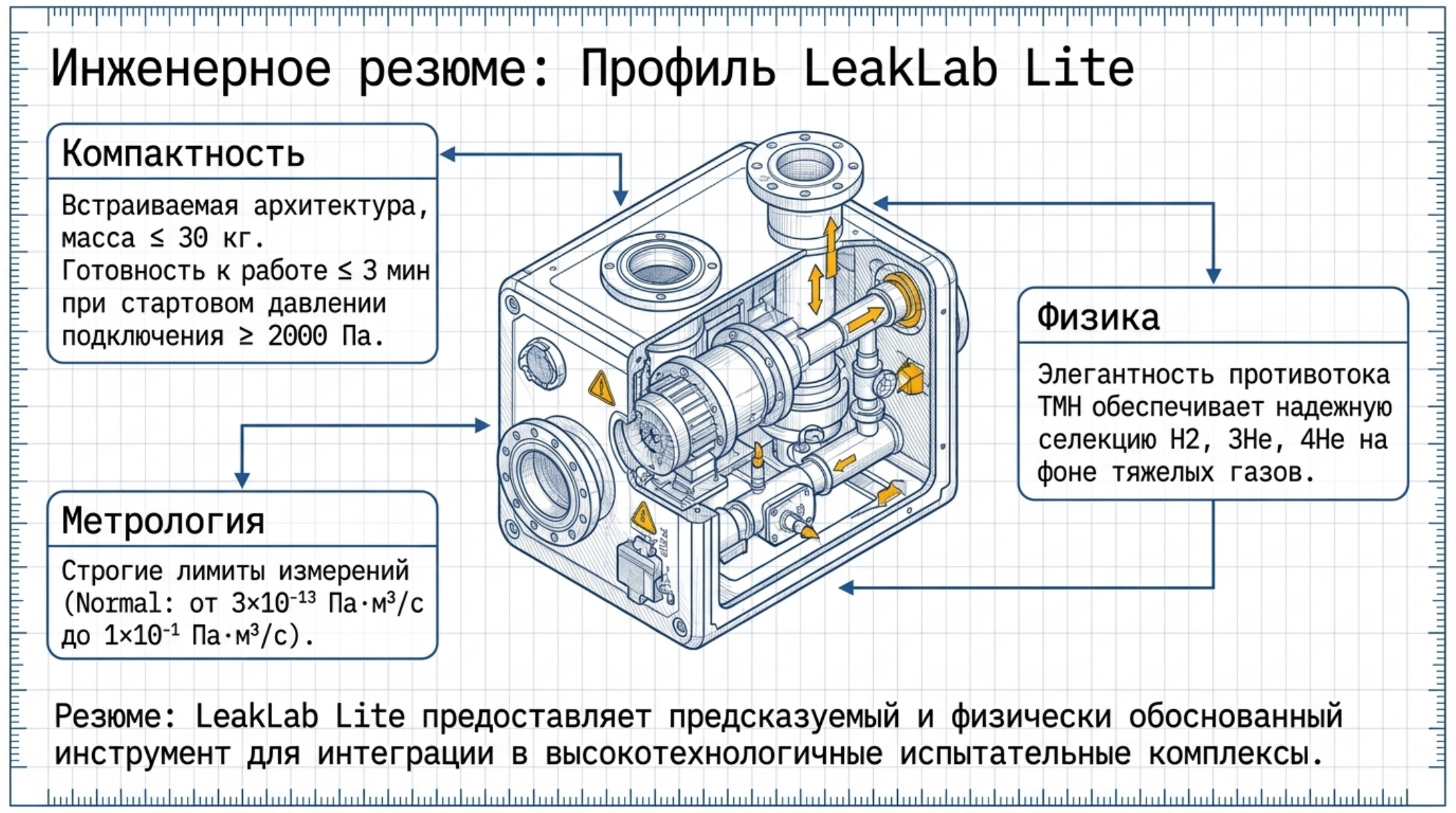

| Давление подключения | не менее 2000 Па |
| Готовность | не более 3 мин |
| Питание | 220 В ±22 В, 50 Гц |
| Масса | не более 30 кг |
Физический принцип

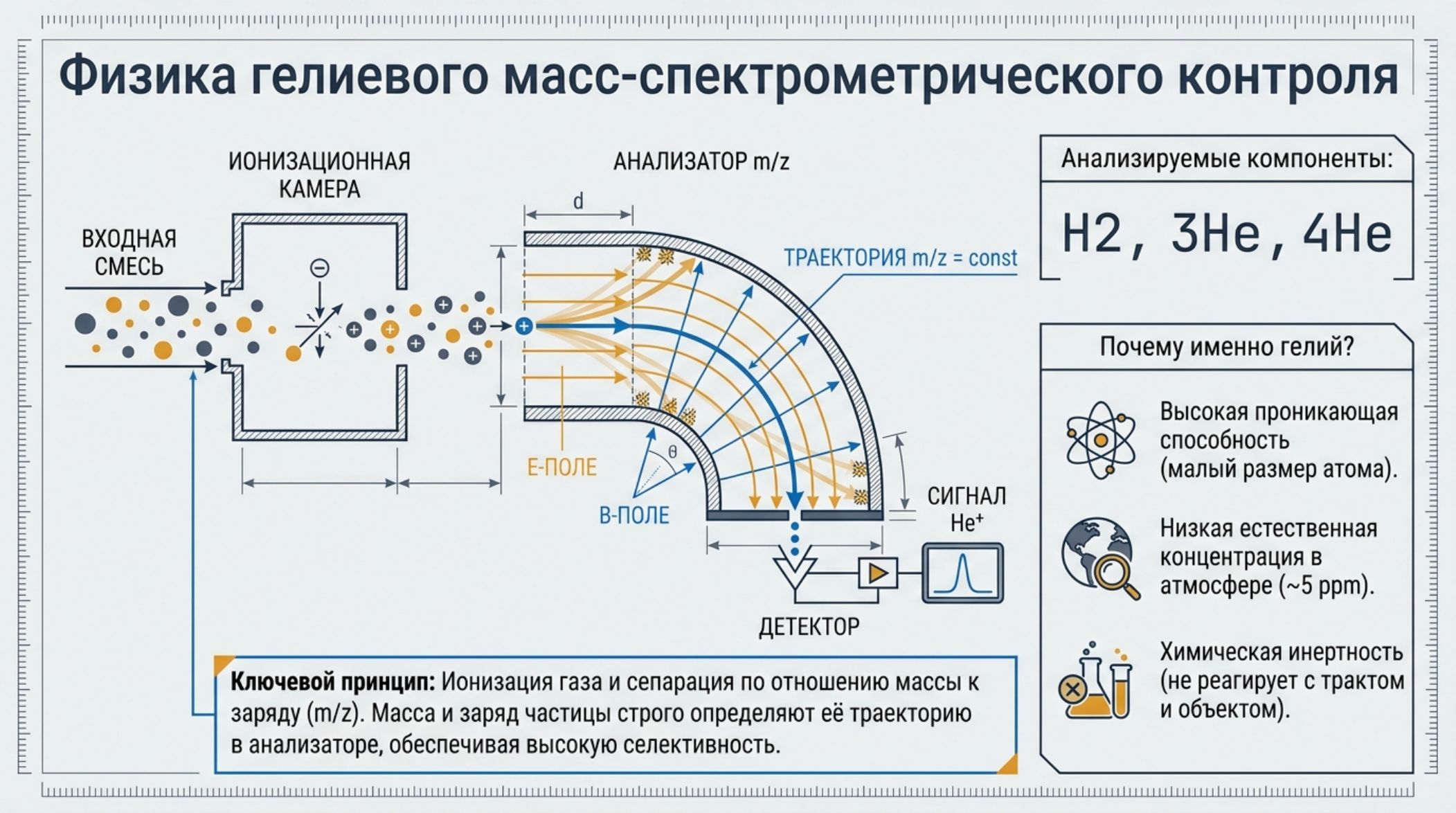

Гелий, прошедший через дефект, поступает в масс-спектрометрическую камеру, ионизуется и отделяется по отношению массы к заряду. Детекторный ток сравнивается с откликом на калиброванную течь.

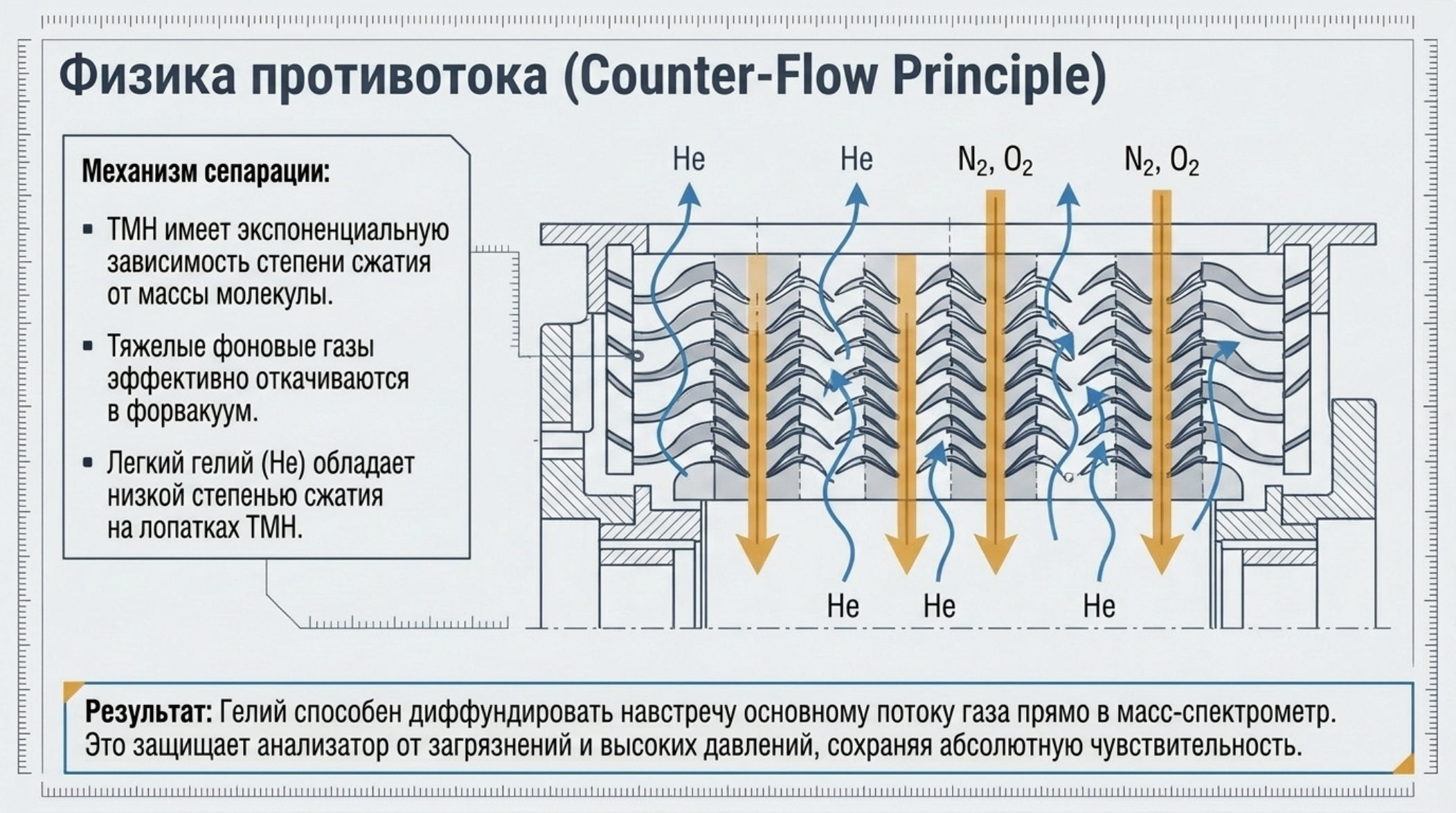

В противоточной схеме используется различие степеней сжатия турбомолекулярной ступени для легкого гелия и более тяжелых фоновых газов. Это расширяет рабочую область подключения, сохраняя высоковакуумные условия анализатора.
Время отклика определяется не только прибором, но и объемом изделия, длиной трубопровода, проводимостью клапанов и скоростью перемешивания газа. После большой подачи гелия требуется время восстановления фона.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе
Перед испытанием проверяют ноль, давление, состояние фильтров и отклик на калиброванную течь. Параметры эталонной течи должны соответствовать температуре и сроку действия ее документации.
Вакуумный метод локализует дефект распылением гелия снаружи откачиваемого объекта. Щуповой метод ищет выход пробного газа из объекта под избыточным давлением; чувствительность и динамика методов различаются.
Для количественного результата протоколируют газ, давление, температуру, объем, положение клапанов, время выдержки, фон и неопределенность. Соответствие стандарту подтверждается методикой и документами, а не одним названием прибора.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| Вакуумный метод | объект откачивается, гелий подается снаружи | высокая чувствительность и локализация |
| Щуповой метод | объект заполнен пробным газом | удобен для крупных систем, чувствителен к технике щупа |
| Накопительный метод | газ собирается в оболочке | интегральная оценка при длительной выдержке |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.
Практический алгоритм внедрения
- Подготовить объект, исключить грубую течь и выбрать режим.
- Проверить фон и отклик по калиброванной течи.
- Подключить объект при разрешенном давлении и дождаться стабилизации.
- Проводить распыление или движение щупа с контролируемой скоростью.
- Записать максимум, фон, время отклика, восстановление и условия испытания.
На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.
Иллюстрированный технический разбор
Научный и патентный ландшафт
Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US5317900A | чувствительный гелиевый течеискатель с масс-анализатором |
| CN201368790Y | противоточный гелиевый течеискатель |
| WO2025087630A1 | современный высоковакуумный противоточный тракт |
| EP2924411A1 | устройство опорной течи для малых потоков |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- NIST. Leak calibration and vacuum metrology publications.
- NASA. Quadrupole mass spectrometer calibration and residual gas analysis.
- ISO 20485. Non-destructive testing — Leak testing — Tracer gas method.
- Технические характеристики LeakLab Lite для трех режимов измерения.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.
Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
