Leaklab-AGP4000 объединяет датчик Пирани и ионизационный датчик с холодным катодом для измерения абсолютного давления воздуха и азота от 10⁻⁶ до 10⁵ Па. Прибор имеется в лаборатории контроля герметичности LeakLab и готов к оперативной поставке. Разбираем физику измерения, границы погрешности, подключение к автоматике и результаты заводских испытаний.
Видеообзор на русском языке
Объясняющий ролик подготовлен с помощью NotebookLM и отредактирован LeakLab: использованы проверенные иллюстрации, уточнены технические формулировки.
Аудиоподкаст: инженерный разбор
Русский Deep Dive: устройство комбинированного датчика, повторяемость и погрешность, особенности передачи сигнала. Подкаст сокращён и отредактирован по исходным документам.
От форвакуума до высокого вакуума

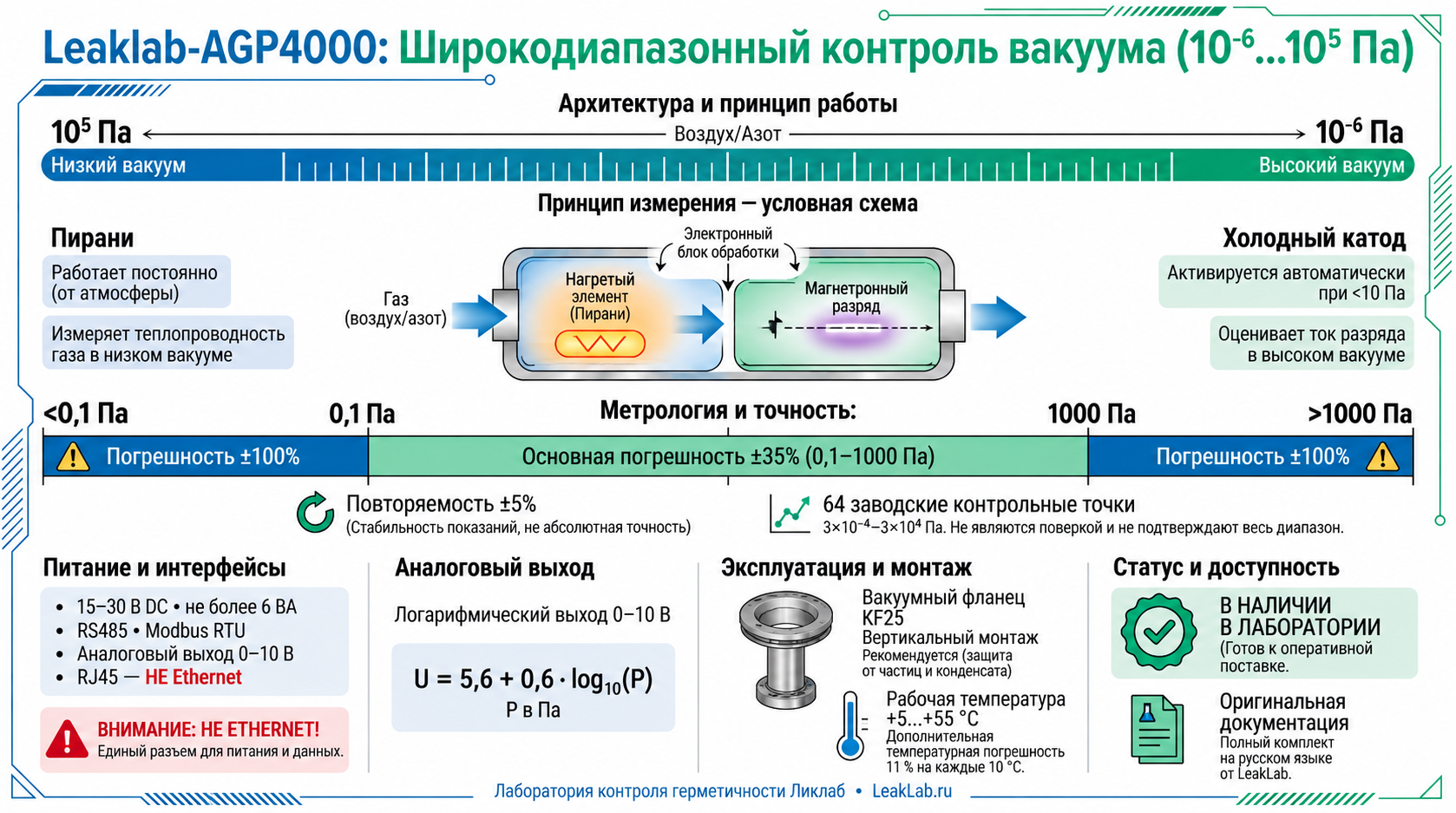

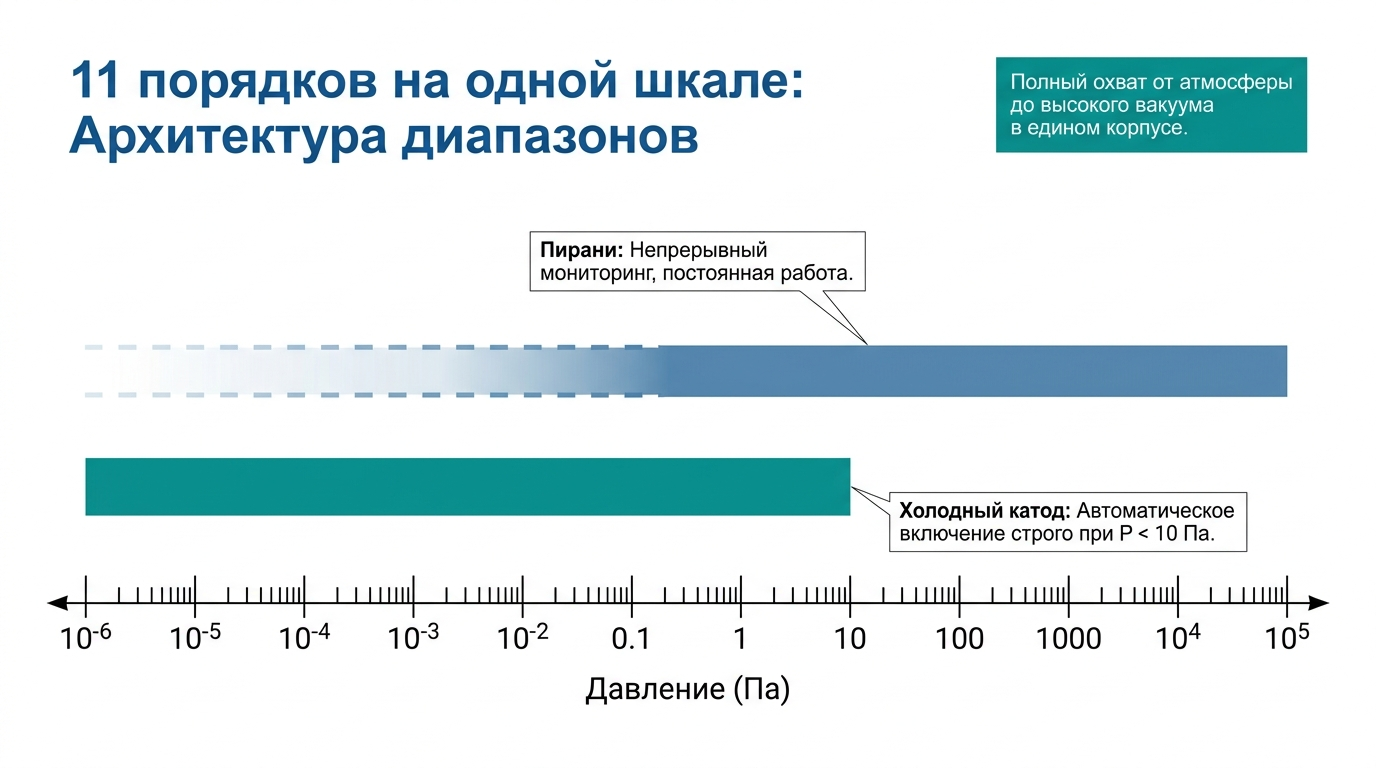

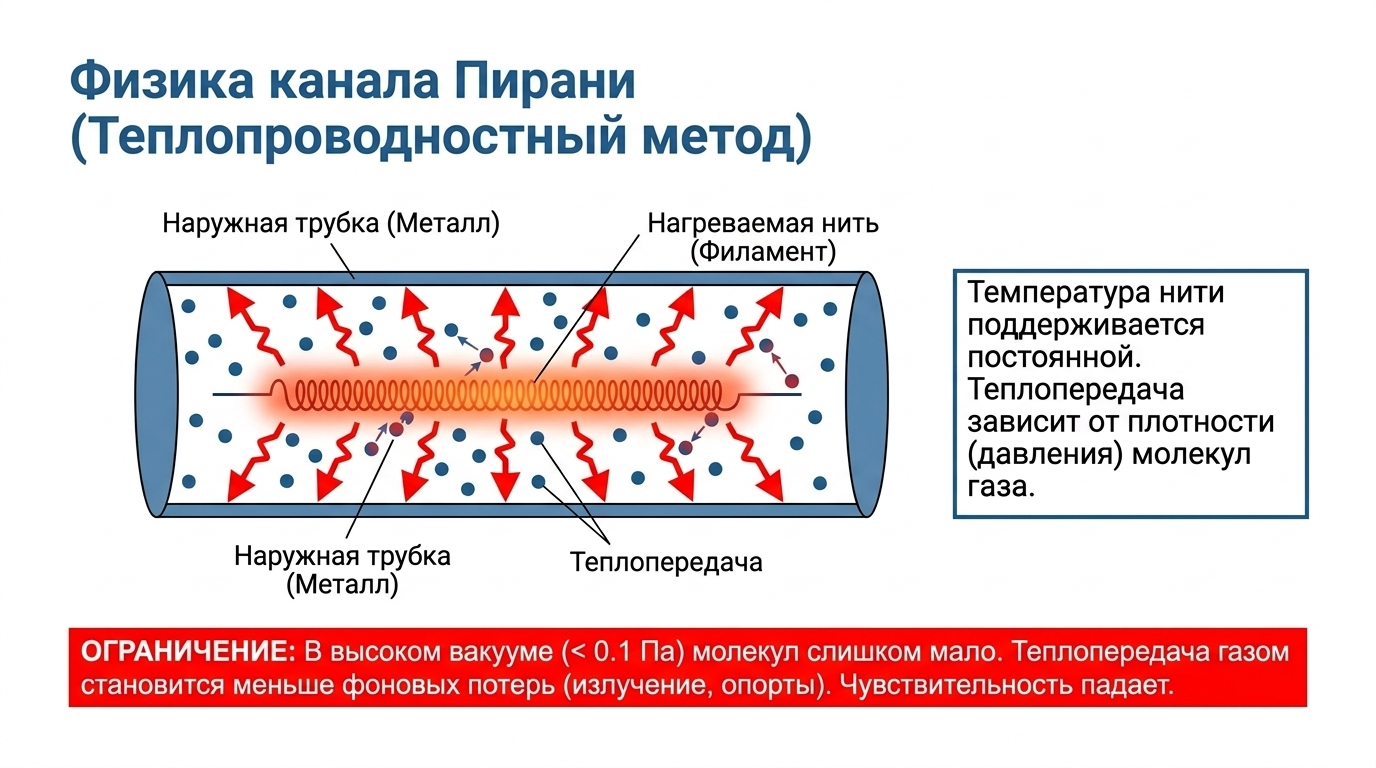

Пирани работает постоянно и определяет давление по теплопроводности газа. Ниже 10 Па автоматически включается холодный катод, измеряющий параметры газового разряда. Контроллер объединяет данные каналов и передаёт результат на экран, аналоговый выход и RS-485. При давлении 10 Па и выше отсутствие включения холодного катода нормально.

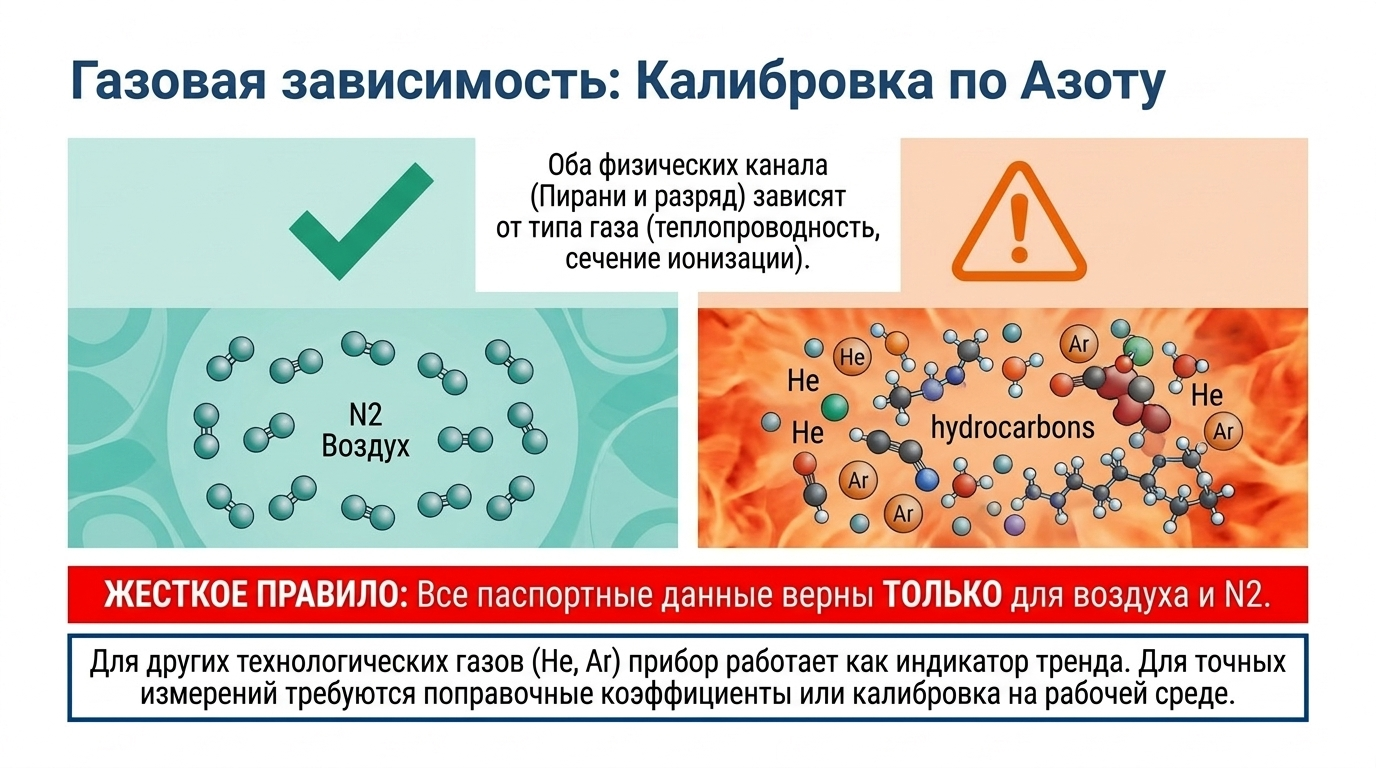

Применение: промышленные и лабораторные вакуумные установки, вакуумные печи, стенды контроля герметичности, научные исследования и контроль вакуумной теплоизоляции криогенных и изотермических резервуаров. Вакуумметр измеряет давление; он не определяет место течи. Для других газов необходимы отдельная калибровка или подтверждённые поправки.
Метрологические и технические характеристики
Параметры приведены по Приложению № 2, формуляру и РЭ редакции 0.9 от 04.09.2026. Метрологические характеристики заявлены для испытаний в целях утверждения типа. Представленный комплект не подтверждает завершённое утверждение типа или поверку экземпляра.
| Параметр | Значение |
|---|---|
| Модель | Leaklab-AGP4000; обозначение изготовителя — AGP4000 |
| Измеряемая величина | Абсолютное давление воздуха и азота |
| Принцип измерения | Пирани + ионизационная система с холодным катодом |
| Заявленный диапазон | 1 × 10⁻⁶…1 × 10⁵ Па |

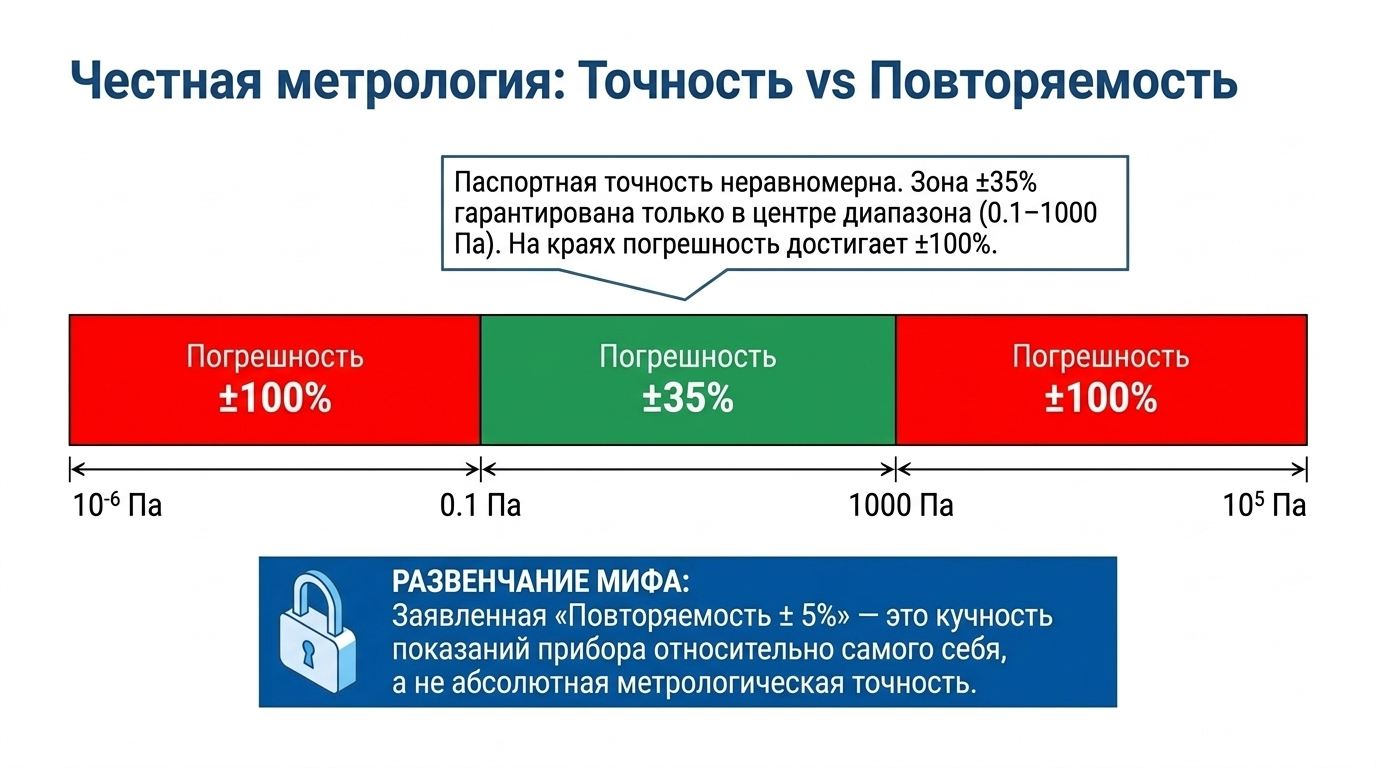

| Основная погрешность, % от измеренного значения | ±100 % при 10⁻⁶ ≤ p < 10⁻¹ Па; ±35 % при 10⁻¹ ≤ p ≤ 10³ Па; ±100 % при 10³ < p ≤ 10⁵ Па |
| Дополнительная температурная погрешность | 11 % от измеренного значения на каждые 10 °C изменения температуры |
| Нормальные условия | +15…+25 °C; относительная влажность ≤80 %; атмосферное давление 84…106,7 кПа |
| Условия эксплуатации | +5…+55 °C; относительная влажность ≤80 %; атмосферное давление 84…106,7 кПа |
| Предельное допускаемое давление | 0,13 МПа |
| Аналоговый выход | 0–10 В, логарифмический; токовый выход не предусмотрен |
| Цифровой интерфейс | RS-485, Modbus RTU |
| Разъём | RJ-45: питание, аналоговый сигнал, RS-485; не Ethernet |
| Питание | 15–30 В постоянного тока |
| Потребляемая мощность | Не более 6 В·А по Приложению № 2; в РЭ дополнительно приведено заводское значение не более 6 Вт |
| Присоединение | KF25 (ISO-KF) |
| Индикация | Цветной TFT-LCD; Па, Торр, мбар; три кнопки управления |
| Языки интерфейса | Китайский и английский; русскоязычное руководство прилагается |
| Габариты и масса | Высота ≤114 мм; диаметр ≤62 мм; масса ≤0,45 кг |
| Материалы в контакте с газом | Нержавеющая сталь 304 и 431; спечённая защитная сетка |
| Повторяемость по азоту | ±5 % показания — справочные данные изготовителя, не предел основной погрешности |
| Рабочее положение | Любое; предпочтительно вертикально, фланцем вниз |
Результаты производственного контроля: 64 точки
Протокол № ПСИ-Leaklab-AGP4000-001/2026 от 16.09.2026 оформлен на русском языке по числовым данным повторного заводского контроля, переданным изготовителем Guangzhou Aosong Electronic Co., Ltd. Место испытаний — производственная площадка изготовителя в Гуанчжоу. Все 64 строки имеют заводской статус «соответствует».
| Фактически проверенный диапазон, Па | Точек | Максимум |δref| | Допуск для сопоставления |
|---|---|---|---|
| 3 × 10⁻⁴ ≤ p < 10⁻¹ | 24 | 8,03 % | ±100 % |
| 10⁻¹ ≤ p ≤ 10³ | 30 | 12,78 % | ±35 % |
| 10³ < p ≤ 3 × 10⁴ | 10 | 19,68 % | ±100 % |
Наибольшее абсолютное относительное отклонение от опорного давления — 19,68 % при 5000 Па: показание образца 5983,902344 Па. Это результат конкретного массива, а не новая паспортная точность для всего диапазона.
В протоколе разделены заводской показатель δзав = (pизм − pэт) / pизм × 100 % и пересчёт относительно опорного давления δref = (pизм − pэт) / pэт × 100 %. Фактическая температура не приведена, поэтому температурная составляющая в расчёт не включена. Точки ниже 3 × 10⁻⁴ Па и выше 3 × 10⁴ Па отсутствуют. Документ не заменяет подписанный первичный протокол изготовителя, поверку или калибровку. Полные 64 строки, включая внутреннее напряжение, напряжение сбора и оба показателя отклонения, доступны в приложенном PDF.
Подключение к установке и системе регистрации
Все электрические цепи выведены на RJ-45. Этот разъём не является Ethernet-портом. Перед включением проверяют распиновку и полярность; сетевое напряжение на разъём подавать нельзя.
| Контакт | Назначение |
|---|---|
| 1 | +15…30 В постоянного тока |
| 2 | 0 В питания / минус |
| 3 | Аналоговый сигнал 0…10 В |
| 4, 6 | Не подключены (NC) |
| 5 | Общий аналогового выхода |
| 7 | RS-485 B |
| 8 | RS-485 A |
Логарифмический выход 0–10 В
Формулы РЭ: P = 10(1,667 × U − d); U = c + 0,6 × log₁₀(P). U — напряжение в вольтах, P — давление в выбранной единице. Коэффициенты округлены в источнике.
| Единица давления | c | d |
|---|---|---|
| Па | 5,6 | 9,333 |
| мбар / гПа | 6,8 | 11,3 |
| Торр | 6,875 | 11,46 |
Ориентиры для паскалей: 2,0 В → 10⁻⁶ Па; 3,8 В → 10⁻³ Па; 5,6 В → 1 Па; 6,2 В → 10 Па; 7,4 В → 10³ Па; 8,6 В → 10⁵ Па. Диапазон электрического выхода 0–10 В не означает линейную шкалу давления. Значения ниже 10⁻⁶ Па в заводской таблице рассматриваются как индикация вне заявленного диапазона.
RS-485 / Modbus RTU
Прибор — ведомое устройство. Адрес по умолчанию 1; меню допускает 1…255. Скорости: 4800, 9600, 19200 и 115200 бит/с, по умолчанию 9600. Для совместимости с системой управления адрес и параметры обмена проверяют на экземпляре.
| Параметр | Регистр | Тип / чтение |
|---|---|---|
| Давление | 0x0000 | float 32 бит, 2 регистра, функция 03 |
| AD | 0x0002 | float 32 бит, функция 03 |
| Состояние | 0x0004 | byte 8 бит, функция 03 |
| Адрес устройства | 0x0005 | byte 8 бит, функция 03 |
| Скорость обмена | 0x0006 | short 16 бит, функция 03 |
Пример запроса давления: 01 03 00 00 00 02 C4 0B. Формат кадра, порядок байтов float и положение 8-битных полей внутри регистров следует подтвердить для конкретной прошивки до интеграции. Сервисные команды калибровки и записи коэффициентов приведены в РЭ и предназначены для подготовленного персонала с опорным средством измерений.
Монтаж, настройка и обслуживание
Фланец KF25 устанавливают с чистым центрирующим кольцом и исправным уплотнением, затем проверяют герметичность. Предпочтительно расположение фланцем вниз. Защищают вход от частиц, конденсата, паров масла и продуктов процесса; избегают сильных магнитных полей, вибраций и электрических помех.
После подключения питания 15–30 В выбирают единицы давления, адрес и скорость связи, дожидаются устойчивых показаний и сравнивают их с опорным прибором. Фиксированное время прогрева в РЭ не установлено. Экран показывает давление, единицу, адрес, скорость, служебную температуру и состояние холодного катода. Индикатор SET красный при активной высоковольтной части и синий при неактивной. Служебная температура не является показанием поверенного термометра.
Кнопки ▲/◀ и ▼/▶ изменяют выбор и значение, S подтверждает. Меню включает адрес, скорость, единицы, язык, сервисную корректировку при 0,1 Па и атмосферном давлении, заводской сброс и диагностический экран с версией ПО. Настройки и обслуживание фиксируют в формуляре. Калибровку и сброс выполняют только по согласованной процедуре с опорным средством.
Периодически осматривают сетку, соединения и кабель, контролируют герметичность, стабильность разряда и показаний. При загрязнении, нестабильном высоком вакууме, расхождении аналогового выхода и экрана или отсутствии связи проводят диагностику. Самостоятельная разборка и очистка внутренних электродов не предусмотрены.
Не превышают 0,13 МПа; прибор не используют как единственную аварийную защиту. Степень IP и взрывозащита в комплекте не заявлены. Для лиц с имплантированными медицинскими устройствами РЭ устанавливает расстояние не менее 10 см. Хранение и перевозка — в защитной упаковке, с закрытым чистой заглушкой фланцем, без влаги и агрессивных паров.
Наличие, комплектность и поставка
Вакуумметр Leaklab-AGP4000 имеется в лаборатории LeakLab; в представленном формуляре указан экземпляр № 260000003. Готовы оперативно поставить прибор и согласовать подключение к вашей установке.
- Вакуумметр — 1 шт.; спечённая защитная сетка 150 мкм — 1 шт.
- Свидетельство/сертификат приёмки изготовителя, русское руководство, технический паспорт и формуляр — по 1 экз.
- Кабель, переходники и интерфейсный преобразователь — по заказу; состав согласуется при поставке.
Гарантийный срок изготовителя — 12 месяцев с даты отгрузки непосредственному покупателю; обязательства российского поставщика определяются договором. Даты производства, поставки и ввода в эксплуатацию, отметки приёмки и гарантийного обслуживания заполняются на конкретный прибор.
Запросить поставку Leaklab-AGP4000 · +7 (812) 715-00-17. Укажите количество, газовую среду, рабочее давление и требуемый способ регистрации.
Презентация для инженеров
Скачать проверенные слайды на русском языке (PDF) · PowerPoint. Иллюстрации поясняют принципы работы; обязательные условия эксплуатации приведены в руководстве.
Полная карточка Leaklab-AGP4000 в каталоге
Документы на Leaklab-AGP4000
- Руководство по эксплуатации, редакция 0.9 (PDF)
- Формуляр (PDF)
- Протокол производственных испытаний: все 64 точки (PDF)
- Приложение № 2: метрологические и технические характеристики (DOCX)
Документы позволяют проверить характеристики, комплектность и область применимости результатов испытаний. Сведения о завершённом утверждении типа и действующей поверке в представленном комплекте отсутствуют.
