На складе лаборатории контроля герметичности LeakLab доступны 30 вакуумметров Пирани LeakLab-AGP-3100. Приборы готовы к оперативной поставке по России. Вакуумметр сочетает локальный контроль давления на встроенном индикаторе и передачу результата в систему автоматизации по RS-485 / Modbus RTU.
LeakLab-AGP-3100: инфографика и краткий видеообзор
Краткий видеообзор на русском языке · 1 мин 4 с. Принцип Пирани, рабочие газы и цифровой интерфейс. Схемы условные; фрагмент 01 03 00 00 на слайде не является полным запросом Modbus.
Один прибор для наблюдения за процессом и записи давления
Во время наладки инженеру важно видеть давление непосредственно у установки. При повторяющихся испытаниях нужны числовые данные для журнала и графика откачки. LeakLab-AGP-3100 решает обе задачи: показание доступно на корпусе, а цифровой выход позволяет организовать автоматический опрос.
Принцип Пирани основан на зависимости теплопроводности газа от давления. Прибор применяется для воздуха и азота в диапазоне 1–100 000 Па. Такой диапазон востребован при контроле форвакуумной части установки, откачки камер, вакуумной сушки и лабораторных процессов, когда требуемые давления и рабочая среда соответствуют паспорту.
Преимущества для вакуумной установки
- Точность в рабочем диапазоне. Типовая относительная погрешность ±5% при 1–10 000 Па помогает контролировать форвакуум и сравнивать режимы процесса. При давлениях выше 10 000 Па действует отдельное значение ±25%.
- Повторяемость ±2%. В диапазоне 1–10 000 Па прибор подходит для наблюдения повторяющихся циклов откачки при одинаковых условиях измерения.
- Показание непосредственно на корпусе. Давление можно проверить у установки без отдельного индикаторного блока; доступны Па, Торр и мбар.
- Цифровая регистрация. RS-485 и Modbus RTU позволяют передавать результат в ПЛК, систему сбора данных или компьютер через совместимый интерфейс.
- Аналоговый канал. Выход 0,61–10 В позволяет подключить совместимый измерительный вход с сопротивлением не менее 500 кОм.
- Отклик до 300 мс. Датчик позволяет наблюдать изменения давления во время откачки и напуска; скорость записи дополнительно зависит от настроек опроса системы.
- Стандартное соединение KF16. Прибор удобно устанавливать на вакуумную арматуру соответствующего размера.
Характеристики поставляемого исполнения
| Параметр | Значение |
|---|---|
| Модель | LeakLab-AGP-3100 |
| Принцип измерения | Теплопроводностный, Пирани |
| Измеряемая величина | Абсолютное давление |
| Диапазон | 1–100 000 Па |
| Рабочая среда | Воздух и азот |
| Типовая относительная погрешность | ±5% при 1–10 000 Па; ±25% выше 10 000 до 100 000 Па |
| Повторяемость | ±2% в диапазоне 1–10 000 Па |
| Время отклика | Не более 300 мс |
| Индикация | Встроенный индикатор на корпусе; Па, Торр, мбар |
| Вакуумное присоединение | KF16, нержавеющая сталь 304 |
| Аналоговый выход | 0,61–10 В DC; логарифмическая зависимость |
| Входное сопротивление приёмника | Не менее 500 кОм |
| Цифровой интерфейс | RS-485, Modbus RTU |
| Рекомендуемое питание | 24 В DC, стабилизированное |
| Температура окружающей среды | 0…+40 °C |
| Прогрев перед измерениями | Не менее 60 с |
| Гарантия | 12 месяцев с момента поставки на склад покупателя; условия — в паспорте |
Как понимать точность и повторяемость
В паспорте указана типовая относительная погрешность, а не одинаковая точность на всей шкале. Для воздуха и азота значение ±5% относится к 1–10 000 Па; выше 10 000 Па и до атмосферного давления указано ±25%. Повторяемость ±2% характеризует воспроизводимость показаний в пределах 1–10 000 Па и не заменяет характеристику погрешности.
Пирани определяет давление по теплоотдаче чувствительного элемента газу. Поэтому состав газа, загрязнение измерительной части и режим работы установки влияют на результат. Для других газов нужны соответствующие поправки или калибровка. Сравнивать повторные циклы следует при одинаковом составе газа, после прогрева и при сопоставимых условиях монтажа.

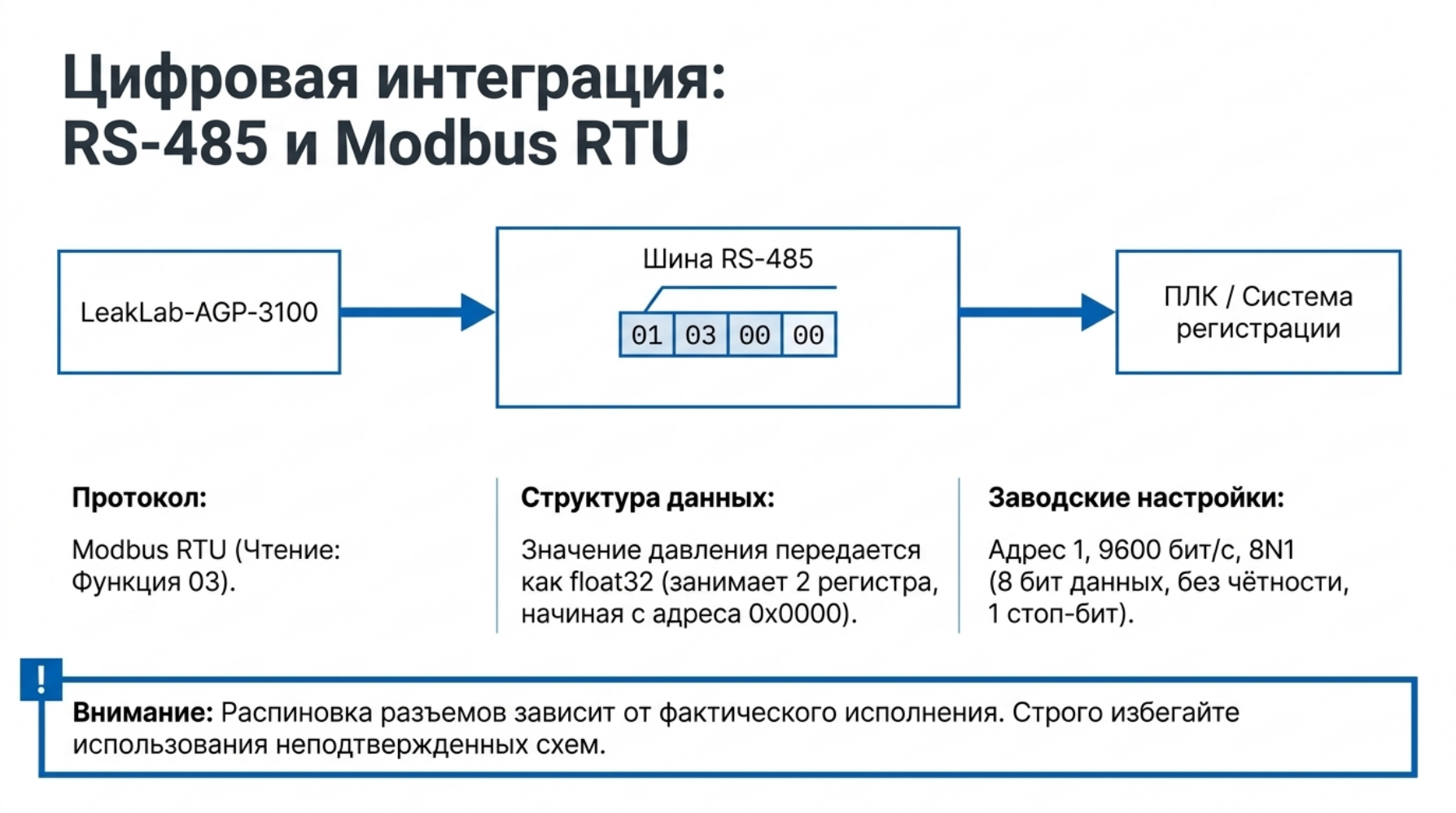

RS-485 и Modbus RTU: готовые параметры для интеграции
Цифровой канал удобен для автоматической записи давления и построения графика откачки. Система получает числовое значение по протоколу, поэтому не требуется восстанавливать давление из аналогового напряжения. Перед вводом в работу проверяют совпадение результата чтения с показанием на корпусе.
| Параметр | Значение |
|---|---|
| Протокол | Modbus RTU |
| Формат кадра | 8 бит данных, без чётности, 1 стоп-бит (8N1) |
| Скорости | 4800, 9600, 19200, 115200 бит/с |
| Настройки по умолчанию | Адрес 1; скорость 9600 бит/с |
| Регистр давления | 0x0000; float 32 бита; два регистра |
| Функция чтения | 03 — Read Holding Registers |
| Пример запроса для адреса 1 | 01 03 00 00 00 02 C4 0B |
Порядок байтов и слов проверяют по совпадению результата с дисплеем. При отсутствии связи сверяют A/B, адрес, скорость и формат кадра. Допустимое количество устройств на линии определяют по электрическим параметрам RS-485 и проекту сети. Наличие адреса в меню само по себе не задаёт число подключаемых узлов.
Как использовать данные для контроля процесса
При регистрации сохраняют время, давление, единицы и состояние установки: запуск насоса, переключение клапана или напуск газа. Это позволяет сопоставлять графики повторных циклов и замечать изменения скорости откачки. Повторяемость ±2% полезна для такого сравнения в диапазоне 1–10 000 Па при одинаковых условиях.
Рост давления сам по себе не доказывает наличие течи: причиной могут быть газовыделение, изменение состава газа или режима откачки. Показание вакуумметра рассматривают вместе с состоянием системы и результатами других проверок.
Аналоговый выход и локальное управление
Выход 0,61–10 В DC имеет логарифмическую зависимость от давления. Входное сопротивление подключаемого приёмника должно быть не менее 500 кОм. Для настройки используют характеристику конкретного исполнения и проверяют канал в нескольких контрольных точках; линейное масштабирование напряжения в давление не применяют.
Главный экран показывает давление, единицы, адрес и скорость связи. Три кнопки используются для перемещения по меню и подтверждения выбора. В меню доступны адрес, скорость связи, единицы, диагностические параметры, сервисная калибровка и сброс настроек. Калибровку выполняют с опорным средством измерений. Русскоязычная документация не означает русскую прошивку прибора.
Монтаж и начало работы
- Проверьте чистоту соединения KF16, центрирующего кольца и уплотнения. Установите прибор без перекоса, предпочтительно вертикально фланцем вниз.
- Защитите измерительную часть от пыли, конденсата и паров масел. Кабель не должен нагружать корпус.
- До подачи питания проверьте фактический разъём, распиновку кабеля и полярность. Рекомендуется стабилизированный источник 24 В DC. Разъём RJ45 в этой серии не является Ethernet.
- После включения выдержите не менее 60 секунд. Выберите единицы измерения и дождитесь стабильного показания.
- Проверьте цифровой и аналоговый каналы сравнением с индикатором; при необходимости выполните сравнение с опорным вакуумметром.
Перед разъединением системы отключают питание и приводят давление к безопасному уровню. Прибор не используют как единственное средство аварийной защиты. Предельное абсолютное давление 130 кПа, приведённое в руководстве, не расширяет измерительный диапазон 1–100 000 Па. Самостоятельная разборка не допускается.
Комплект поставки и сопровождение
| Наименование | Количество |
|---|---|
| Вакуумметр Пирани LeakLab-AGP-3100 со встроенным индикатором | 1 шт. |
| Соединительный кабель | 1 шт. |
| Учебное пособие «Испытания на герметичность», Санкт-Петербург, 2025, 239 с.; ISBN 978-5-4499-5459-6 | 1 шт. |
| Паспорт, руководство по эксплуатации и формуляр | 1 комплект |
Состав указан по паспорту описанного исполнения. Источник питания и принадлежности для подключения согласуют в спецификации заказа. Документы подготовлены для экземпляра №260000016; при поставке другого прибора его серийный номер фиксируют в индивидуальном комплекте.
Документы LeakLab-AGP-3100
Редакция 1.1 от 22.09.2026: единое наименование модели, характеристики и эксплуатационные сведения по комплекту №260000016.
- Паспорт LeakLab-AGP-3100 (PDF)
- Руководство по эксплуатации LeakLab-AGP-3100 (PDF)
- Формуляр LeakLab-AGP-3100 (PDF)
Карточка LeakLab-AGP-3100 и запрос поставки · Руководство по эксплуатации
Поставка и сервис в России
Лаборатория контроля герметичности Ликлаб выполняет подбор, поставку и сервисное сопровождение LeakLab-AGP-3100. Сообщите рабочий диапазон, состав газа, требуемое количество, тип подключения и параметры системы регистрации — это поможет согласовать комплект для вашей установки.
