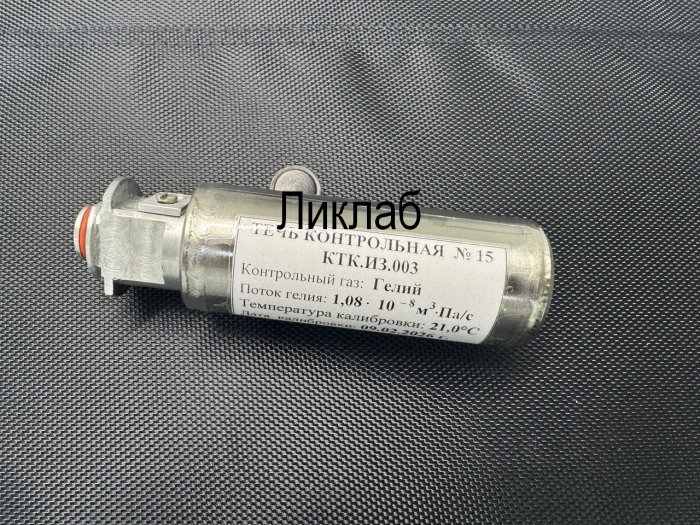

Калиброванная внутренняя течь Ликлаб КТК.ИЗ.003 предназначена для установки в гелиевые масс-спектрометрические течеискатели семейства Pfeiffer ASM взамен штатного внутреннего элемента. Ее практическая роль — формировать известный поток гелия внутри калибровочного тракта прибора, чтобы сервисный инженер мог проверять отклик, выполнять штатную настройку и отслеживать стабильность измерительной цепочки. При этом ценность течи определяется не одним номинальным числом, а связкой «изделие — фактическая запись калибровки — температура — дата — условия установки».
Зачем течеискателю внутренняя контрольная течь
Встроенная контрольная течь является источником гелия с документированным потоком. Течеискатель использует ее при проверке собственной чувствительности и при калибровочной процедуре. Если поток изменился, газ израсходован, элемент загрязнен либо его параметры вышли за рабочие пределы, штатная калибровка может не завершаться или перестает давать воспроизводимый результат.
Поэтому внутреннюю течь нельзя рассматривать как пассивную деталь, которую достаточно однажды установить. Она входит в измерительный тракт и должна иметь идентификацию, актуальную запись калибровки и контролируемые условия применения. Для ежедневной проверки важен не рекламный тезис о «точности прибора», а наблюдаемый отклик на конкретную контрольную течь и сопоставление этого отклика с предыдущими исправными циклами.
КТК.ИЗ.003 разработана как российская замена внутренних течей, применяемых в приборах ASM 142, ASM 310 и ASM 340. Для аналогичных приборов серии ASM исходные данные требуют предварительного согласования посадочного и присоединительного исполнения. Это ограничение следует сохранять в заявке и сервисной карте: принадлежность к одному семейству не подтверждает механическую совместимость без проверки.
Место КТК.ИЗ.003 в измерительной цепочке
Внутренняя течь устанавливается внутри течеискателя вместо оригинального элемента. Штатный датчик температуры прежней течи переносится на новую сборку. Такое решение сохраняет температурный канал прибора и позволяет встроить замену в существующую логику обслуживания без объявления полной переделки течеискателя.
Контрольным газом является гелий. В исходной записи калибровки для КТК.ИЗ.003 указан поток 1,08×10−8 м3·Па/с при температуре 21,0 °C и давлении заполнения 0,25 МПа. Это фактическая запись для конкретных условий, а не универсальное постоянное значение на весь срок эксплуатации. В других документах и после последующего обслуживания следует использовать актуальное значение из действующей записи, а не механически копировать число из обзорной статьи.
Почему температура входит в результат
Для течи указана температурная поправка потока газа 1% на 1 °C. Следовательно, температура при проверке должна быть зафиксирована, а сравнение отклика в разные дни — учитывать различие условий. Если оператор сравнивает показания без температуры, он не может отделить изменение потока течи от изменения отклика самого течеискателя.
В паспорте также указано относительное отклонение не более ±30%. Это значение нельзя заменять характеристикой течеискателя или трактовать как погрешность всего измерения герметичности. Оно относится к параметрам контрольной течи в пределах исходного описания. Для производственного протокола должны отдельно учитываться данные течеискателя, рабочей методики и конкретной записи калибровки.
Подтвержденные характеристики и совместимость
| Параметр | Подтвержденное значение | Как использовать в работе |
|---|---|---|
| Тип изделия | Калиброванная внутренняя течь Ликлаб КТК.ИЗ.003 | Идентифицировать в сервисной карте прибора |
| Контрольный газ | Гелий | Применять в гелиевом масс-спектрометрическом тракте |
| Порядок потока | Порядка 1×10−8 м3·Па/с | Точное актуальное значение брать из записи калибровки |
| Пример записи | 1,08×10−8 м3·Па/с | Значение зафиксировано при 21,0 °C и 0,25 МПа |
| Температурная поправка | 1% на 1 °C | Фиксировать температуру каждого контрольного цикла |
| Относительное отклонение | Не более ±30% | Не смешивать с характеристикой течеискателя |
| Метод измерения потока | Сравнение с потоком газа масс-спектрометрическим способом | Сохранять запись о выполненной калибровке |
| Температура эксплуатации | От +10 до +40 °C | Проверять условия в месте установки |
| Межкалибровочный интервал | 1 год | Планировать обслуживание по дате документа |
| Максимальное давление заполнения | 1,25 МПа | Не превышать при обслуживании и заправке |
| Pfeiffer ASM 142 | Замена штатной внутренней контрольной течи | До монтажа сверить конкретное исполнение |
| Pfeiffer ASM 310 | Совместимое решение для калибровочного узла | Сохранить данные заменяемого элемента |
| Pfeiffer ASM 340 | Установка внутрь прибора вместо оригинального элемента | Перенести штатный датчик температуры |
| Другие ASM | По согласованию | Уточнить посадочное и присоединительное исполнение |
| Конструкция | Заправляемая | После обслуживания требуется новая актуальная запись параметров |
Прослеживаемость: какие документы связывают течь и результат
Исходные данные указывают технический паспорт и сертификат либо запись калибровки. В документации отражаются тип изделия, контрольный газ, фактический поток, дата, температура калибровки и сведения о приемке. Клеймо и подписи подтверждают выполнение соответствующей операции для конкретного экземпляра.
Прослеживаемость строится от маркировки на изделии к документу, а от документа — к сервисной записи течеискателя. Если хотя бы одно звено отсутствует, нельзя уверенно установить, какое значение потока использовалось при проверке. Поэтому в журнале полезно записывать обозначение КТК.ИЗ.003, идентификатор экземпляра из документа, дату калибровки, поток, температуру, прибор и результат контрольного запуска.
Что не следует переносить из старого документа
После перезаправки и новой калибровки поток может иметь новую фактическую запись. Старое число нельзя оставлять в настройках только потому, что модель течи не изменилась. Аналогично запись 1,08×10−8 м3·Па/с при 21,0 °C относится к описанному состоянию. Рабочее значение для конкретного экземпляра всегда сверяют с актуальным документом.
Подготовка к замене внутренней течи
До вмешательства сервисный инженер идентифицирует модель течеискателя, установленную внутреннюю течь и температурный датчик. Для ASM 142, ASM 310 и ASM 340 совместимость заявлена в исходных данных, но это не отменяет проверки исполнения конкретного прибора. Для других моделей серии согласование обязательно.
Перед демонтажом фиксируют исходное положение деталей, разъемов и датчика температуры. Рабочая зона должна исключать загрязнение внутренних элементов. Источник не содержит универсальной инструкции по разборке каждого течеискателя, поэтому последовательность доступа, требования электробезопасности и сервисные операции берутся из документации соответствующей модели прибора.
КТК.ИЗ.003 имеет заправляемую конструкцию и максимальное давление заполнения 1,25 МПа. Это параметр изделия, а не разрешение выполнять заправку без специализированной процедуры. Давление фактической записи 0,25 МПа нельзя автоматически назначать для любой последующей операции: после обслуживания должны быть оформлены актуальные данные.
Пошаговый рабочий процесс установки и проверки
- Проверить модель прибора. Подтвердить ASM 142, ASM 310 или ASM 340; для другого исполнения запросить согласование посадки и присоединения.
- Сверить документы течи. Записать обозначение, контрольный газ, фактический поток, дату и температуру калибровки.
- Оценить срок документа. Сопоставить дату с межкалибровочным интервалом 1 год и не использовать просроченное значение как актуальное.
- Зафиксировать исходную сборку. Отметить положение прежней течи и штатного температурного датчика.
- Подготовить чистую рабочую зону. Исключить попадание частиц и загрязнений во внутренний тракт прибора.
- Демонтировать прежний элемент. Выполнять операцию по сервисной документации конкретного течеискателя.
- Установить КТК.ИЗ.003. Проверить посадочное и присоединительное исполнение без самовольной доработки корпуса течи или узла прибора.
- Перенести температурный датчик. Использовать штатный датчик от прежней течи так, как предусмотрено исходным решением.
- Ввести актуальное значение. При необходимости настройки использовать поток из действующей записи калибровки, а не округленный порядок величины.
- Выполнить контрольный запуск. Наблюдать прохождение штатной процедуры и стабильность отклика на внутреннюю течь.
- Сопоставить результат. Сравнить с исправными предыдущими циклами при близкой температуре и одинаковом режиме прибора.
- Оформить запись. Связать установленный экземпляр, документ течи, течеискатель, температуру и результат проверки.
Ежедневная проверка отклика измерительного тракта
Ежедневный контроль должен отвечать на простой вопрос: воспроизводит ли течеискатель ожидаемый отклик на установленную внутреннюю течь при известных условиях. Для этого до начала измерений фиксируют температуру, дают прибору выполнить штатный запуск и инициируют предусмотренную производителем процедуру внутренней проверки.
Оценивают не только успешное завершение процедуры, но и характер отклика: отсутствие сигнала, нестабильность, необычно длительное установление или заметное отличие от сопоставимых предыдущих циклов требуют разбирательства. Причиной может быть не только течь: статья не содержит данных, позволяющих по одному признаку однозначно диагностировать вакуумную часть, анализатор, электронику или температурный канал.
Результат ежедневной проверки не заменяет калибровку самой контрольной течи. Внутренняя процедура течеискателя подтверждает поведение системы относительно установленного источника, а документ течи задает актуальную основу для этого сравнения.
Температурное влияние и оценка стабильности
Температурная поправка 1% на 1 °C делает температуру обязательным полем журнала. Если контрольный отклик сравнивается при 21 °C и при другой температуре, инженер должен учитывать изменение условий. Без этой записи дрейф может быть ошибочно отнесен к неисправности течеискателя или деградации течи.
Рабочий диапазон течи указан от +10 до +40 °C. Проверку за пределами этого диапазона нельзя обосновать данными источника. Внутри диапазона также важно избегать сравнения циклов, выполненных во время быстрого изменения температуры: документ дает поправку, но не описывает динамику теплового выравнивания конкретной сборки.
Для оценки стабильности формируют ряд результатов при одинаковом режиме прибора и сопоставимой температуре. В журнале сохраняют исходные значения, а не только отметку «годен». Такой ряд помогает увидеть постепенное изменение до того, как штатная процедура перестанет завершаться.
Ограничения применения
- Заявленная совместимость относится к ASM 142, ASM 310 и ASM 340; другие исполнения требуют согласования.
- Фактический поток берут из актуальной записи конкретного экземпляра, а не из общего описания модели.
- Температура эксплуатации ограничена диапазоном от +10 до +40 °C.
- При сравнении результатов учитывают температурную поправку 1% на 1 °C.
- Максимальное давление заполнения 1,25 МПа нельзя превышать.
- Межкалибровочный интервал указан как 1 год; ежедневная внутренняя проверка его не заменяет.
- Источник не содержит полной инструкции по разборке каждой модели ASM; сервис выполняют по документации прибора.
- Контрольная течь не является самостоятельным течеискателем и не определяет результат испытания объекта без всей измерительной системы.
Типовые ошибки сервисного инженера
Подстановка номинального порядка вместо фактической записи
Число «порядка 1×10−8» описывает уровень потока, но не заменяет 1,08×10−8 м3·Па/с либо другое актуальное значение из документа экземпляра.
Игнорирование температуры
Сравнение откликов без записи температуры исключает корректное применение поправки 1% на 1 °C.
Механическое распространение совместимости
Одного обозначения ASM недостаточно для подтверждения посадки. Для аналогичных моделей источник требует согласования исполнения.
Потеря связи между течью и документом
Если после замены в журнале нет идентификации установленного экземпляра, невозможно доказать, какое значение использовалось при настройке.
Перенос старых данных после перезаправки
Заправляемая конструкция позволяет обслуживать изделие, но после операции рабочей основой должна стать новая актуальная запись параметров.
Диагноз по одному неудачному запуску
Неуспешная процедура указывает на необходимость проверки тракта, но не доказывает конкретную неисправность без дополнительной диагностики.
Протокол и чек-лист
| Поле | Что зафиксировать |
|---|---|
| Течеискатель | Модель, серийная идентификация, рабочий режим |
| Контрольная течь | КТК.ИЗ.003 и идентификатор экземпляра |
| Документ | Номер или иная связь с паспортом и записью калибровки |
| Контрольный газ | Гелий |
| Фактический поток | Значение и единица из актуальной записи |
| Условия записи | Температура калибровки и давление заполнения, если указано |
| Температура проверки | Фактическое значение в месте эксплуатации |
| Монтаж | Модель совместима, датчик температуры перенесен, сборка проверена |
| Отклик | Результат штатной процедуры и наблюдаемая стабильность |
| Сравнение | Предыдущий сопоставимый результат и отмеченное отклонение |
| Решение | Допуск к работе, повторная проверка или сервисная диагностика |
| Следующая дата | Планирование с учетом межкалибровочного интервала 1 год |
FAQ
Для каких течеискателей предназначена КТК.ИЗ.003?
Источник прямо называет Pfeiffer ASM 142, ASM 310 и ASM 340. Для аналогичных приборов требуется согласование посадочного и присоединительного исполнения.
Какой поток использовать при настройке?
Актуальное фактическое значение из записи калибровки конкретного экземпляра. 1,08×10−8 м3·Па/с при 21,0 °C и 0,25 МПа приведено как зафиксированный пример.
Нужно ли переносить температурный датчик?
Да. Исходное описание предусматривает перенос штатного датчика температуры от прежней течи на новую сборку.
Можно ли повторно заправлять течь?
Конструкция указана как заправляемая. После обслуживания необходима актуальная запись параметров; максимальное давление заполнения — 1,25 МПа.
Как часто требуется калибровка течи?
В исходных данных указан межкалибровочный интервал 1 год.
Заменяет ли внутренняя проверка калибровку течи?
Нет. Внутренняя процедура оценивает отклик тракта, а параметры течи подтверждаются ее актуальной документацией.
