Комплект ЛИКЛАБ К-КФ25: проверка отклика гелиевого течеискателя

Для чего нужен управляемый калибровочный узел

Отклик гелиевого течеискателя зависит не только от его номинальных характеристик. Источник прямо указывает на влияние фона гелия, состояния вакуумной системы, стабильности анализатора, загрязнения тракта, параметров щупа и качества соединений. Поэтому перед основной работой целесообразно проверить, что прибор регистрирует поток от известного источника в текущей конфигурации.

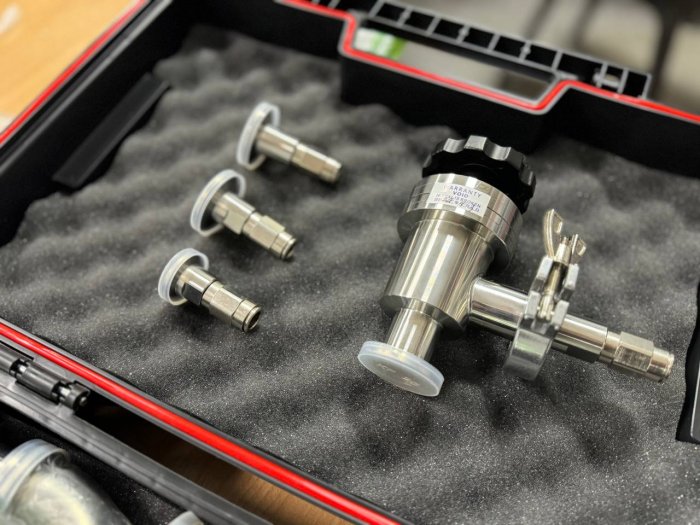

Если гелиевую течь присоединяют каждый раз временной схемой, меняются соединения и возрастает число операций с вакуумной арматурой. К-КФ25 формирует постоянный узел: течь подключена через переходник, фланцы KF-25 собраны с центрирующими кольцами и хомутами, а поток открывается ручным клапаном. После регистрации сигнала клапан закрывают, при этом узел может оставаться собранным для следующего цикла.

Такая схема позволяет сравнивать отклик прибора между проверками при условии, что оператор сохраняет одинаковый порядок действий и фиксирует конфигурацию. Она не устраняет влияние фона, времени стабилизации или состояния течеискателя, поэтому контроль не следует сводить к одному факту появления сигнала.

Подтвержденная комплектность

Источник сообщает, что гелиевая течь выбирается между исполнениями Гелит 1 и Гелит 2, а собранная система проходит проверку на герметичность перед отгрузкой. Значения потока, диапазоны, срок поверки и состав сопроводительных документов в переданных текстовых характеристиках не приведены. Эти сведения необходимо брать из документов на конкретную течь, а не переносить из описания другого экземпляра.

Как работает схема с клапаном

Закрытое состояние

До начала проверки ручной клапан находится в закрытом положении. Течь, переходник и фланцевая арматура остаются частью собранного узла. Это позволяет не разбирать соединение перед каждой подачей и уменьшает число монтажных операций.

Подача потока

В момент проверки оператор открывает клапан, и поток от установленной гелиевой течи поступает на вход течеискателя по принятой схеме. Прибор должен перейти от фонового состояния к регистрации контрольного воздействия. В статье намеренно не задается ожидаемое числовое показание: оно должно соответствовать документам конкретной течи, настройкам прибора и рабочей процедуре.

Завершение проверки

После регистрации отклика клапан закрывают и наблюдают восстановление фонового состояния. Источник не содержит нормативного времени отклика или восстановления, поэтому фактические значения можно записывать в журнал, но нельзя объявлять универсальной нормой для всех течеискателей.

Повторный цикл

Если требуется повторение, соединения оставляют в прежней конфигурации и воспроизводят те же действия. Сравнение имеет смысл только при одинаковом положении клапана, одной и той же течи, неизменной точке подключения и сопоставимом фоновом состоянии.

Функциональная проверка, калибровка и поверка: не смешивать

Название изделия содержит слово «калибровка», а исходный материал описывает его как калибровочный узел. На рабочем месте этим словом нередко называют подачу известного потока и проверку показаний. Однако для достоверной документации полезно точнее называть выполненную операцию.

• Функциональная проверка подтверждает, что течеискатель реагирует на подключенный источник потока в принятой конфигурации.
• Настройка предполагает изменение параметров прибора по установленной процедуре, если это разрешено его документацией.
• Поверка является отдельной метрологической процедурой. Комплект и поверенная течь не превращают произвольную проверку оператора в поверку течеискателя.

Поэтому в журнале рекомендуется фиксировать фактическое действие: «проверка отклика по гелиевой течи», «контроль чувствительности по принятой методике» либо иное название, утвержденное в документах участка. Такое разделение предотвращает завышение статуса результата и облегчает аудит.

Пошаговый рабочий процесс

1. Идентифицировать течь и комплект

Записывают обозначение К-КФ25, выбранное исполнение Гелит 1 или Гелит 2 и сведения из документов конкретной течи. В исходном описании не приведен универсальный поток, поэтому оператор должен использовать значение, относящееся к установленному экземпляру.

2. Проверить чистоту KF-25

Осматривают сопрягаемые поверхности, два центрирующих кольца с витоновыми уплотнениями и два хомута. Источник требует не допускать загрязнения соединительных поверхностей. Поврежденные или загрязненные элементы нельзя маскировать усиленной затяжкой.

3. Собрать узел

Гелиевую течь соединяют с переходником 10 мм, переходник — с клапаном, а фланцевые соединения KF-25 собирают штатной арматурой. В тексте источника не указаны момент затяжки и ориентация деталей, поэтому эти параметры следует брать из документации компонентов.

4. Подключить комплект к течеискателю

Подключение выполняют к предусмотренному входу прибора или испытательной линии. Перед откачкой убеждаются, что клапан закрыт и конфигурация соответствует рабочей процедуре.

5. Вывести прибор на фоновый режим

Фиксируют исходное показание и стабильность фона до подачи гелия. Это обязательная часть сравнения в рамках принятой схемы, потому что высокий или меняющийся фон может исказить оценку отклика.

6. Открыть клапан и наблюдать отклик

Клапан открывают в предусмотренный момент. Фиксируют появление сигнала, показание после стабилизации и время наблюдения, если эти поля предусмотрены внутренним протоколом. Сравнение проводят с критерием, заданным для конкретной течи и прибора.

7. Закрыть клапан и оценить восстановление

После регистрации клапан закрывают. Наблюдают изменение сигнала и возвращение к фоновому состоянию. Остаточный гелий в линии или на участке может влиять на следующий цикл, поэтому не следует начинать новую проверку только по истечении произвольного времени.

8. Зафиксировать результат

В журнал заносят дату, идентификацию течеискателя и течи, конфигурацию подключения, фон, отклик, решение по критерию и фамилию оператора. Если выполнялась настройка, ее отделяют от первичного контрольного измерения.

9. Перевести комплект в состояние хранения

Клапан оставляют закрытым, соединения защищают от загрязнения, а течь хранят в соответствии с ее паспортом. Источник рекомендует контролировать срок действия поверки и вести журнал применения меры потока.

Какие данные следует учитывать при оценке сигнала

Наличие отклика — только первый уровень контроля. Чтобы результат можно было сравнить с предыдущими проверками, протокол должен связывать показание с условиями измерения. Из источника следуют как минимум следующие влияющие факторы:

• уровень фонового гелия до открытия клапана;
• текущее состояние вакуумной системы течеискателя;
• стабильность анализатора;
• чистота тракта и соединений;
• параметры щупа, если он входит в используемую схему;
• качество соединений KF-25;
• конкретная гелиевая течь Гелит 1 или Гелит 2;
• одинаковая последовательность открытия и закрытия клапана.

Исходные данные не содержат формулы расчета неопределенности и не задают допустимое расхождение. Поэтому статья не предлагает универсальный процент отклонения. Критерий должен быть определен методикой, документацией течеискателя и сведениями на конкретную меру потока.

Ограничения применения

• Комплект не подтверждает исправность всех узлов течеискателя, если проверяется только наличие сигнала.
• Результат функциональной проверки не следует называть поверкой прибора без соответствующей процедуры.
• В описании не приведены значения потока Гелит 1 и Гелит 2; их берут из документов конкретной течи.
• Не указаны допустимые давления, температура и момент затяжки соединений.
• Не подтверждена совместимость со всеми моделями течеискателей; необходимо проверять входное соединение и рабочую схему.
• Фраза о проверке комплекта на герметичность перед отгрузкой не задает числовой критерий приемки.
• Складское наличие и сроки снабжения являются изменяемыми сведениями и не используются как техническая характеристика статьи.

Типичные ошибки оператора

Открывать клапан до фиксации фона

Без исходного уровня нельзя отделить контрольное воздействие от уже присутствующего гелия.

Сравнивать разные течи как один источник

Гелит 1 и Гелит 2 представлены как варианты комплектации. Значение для сравнения должно относиться к фактически установленной течи и ее документам.

Разбирать KF-соединения перед каждым циклом

Преимущество клапанного узла состоит в управлении потоком без постоянной разборки. Лишние монтажные операции меняют условия и повышают риск загрязнения.

Игнорировать возврат к фону

Закрытие клапана завершает подачу, но не гарантирует мгновенное исчезновение гелия из тракта. Следующий цикл начинают по принятому критерию стабилизации.

Записывать только «годен»

Без идентификации течи, фона, показания и конфигурации запись плохо пригодна для сравнения и анализа причин отклонения.

Выдавать проверку за метрологическую процедуру

Даже при использовании поверенной течи необходимо корректно назвать операцию и примененный документ.
