JFB-400/4201 рассчитан на высокую быстроту откачки больших камер. Ротор вращается на прецизионных керамических подшипниках, поэтому надежность определяется не только аэродинамикой ступеней, но и смазкой, охлаждением, точностью вертикального монтажа и тепловым режимом опор.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.
| Параметр | Подтвержденное значение или условие |
|---|---|
| Вход | DN400 ISO-K (LF) |
| Выход / продувка | KF40 / KF16 |
| Быстрота N₂ / He | 4200 / 3000 л/с |
| Предельное давление | менее 2×10⁻⁶ Па для LF |
| Сжатие N₂ / He | 10⁸ / 10³ |
| Постоянное входное давление | 10 Па N₂; 1,5 Па He |
| Форвакуумный насос | 30–70 л/с |

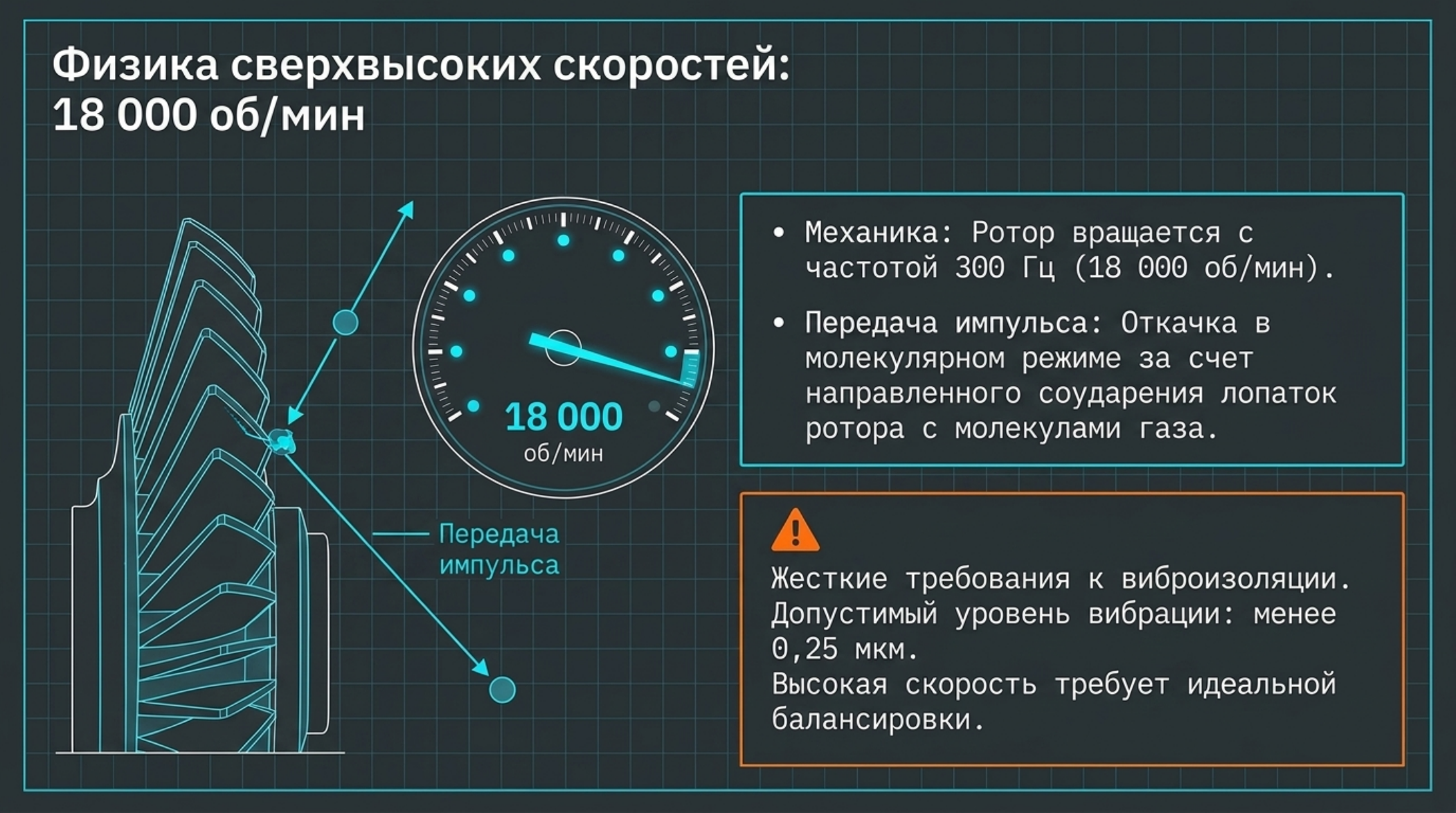

| Вращение / разгон | 18 000 об/мин; не более 20 мин |
| Охлаждающая вода | не выше 20 °C; не менее 3 л/мин; 0,15 МПа |
| Монтаж | вертикально, ±5° |
Физический принцип

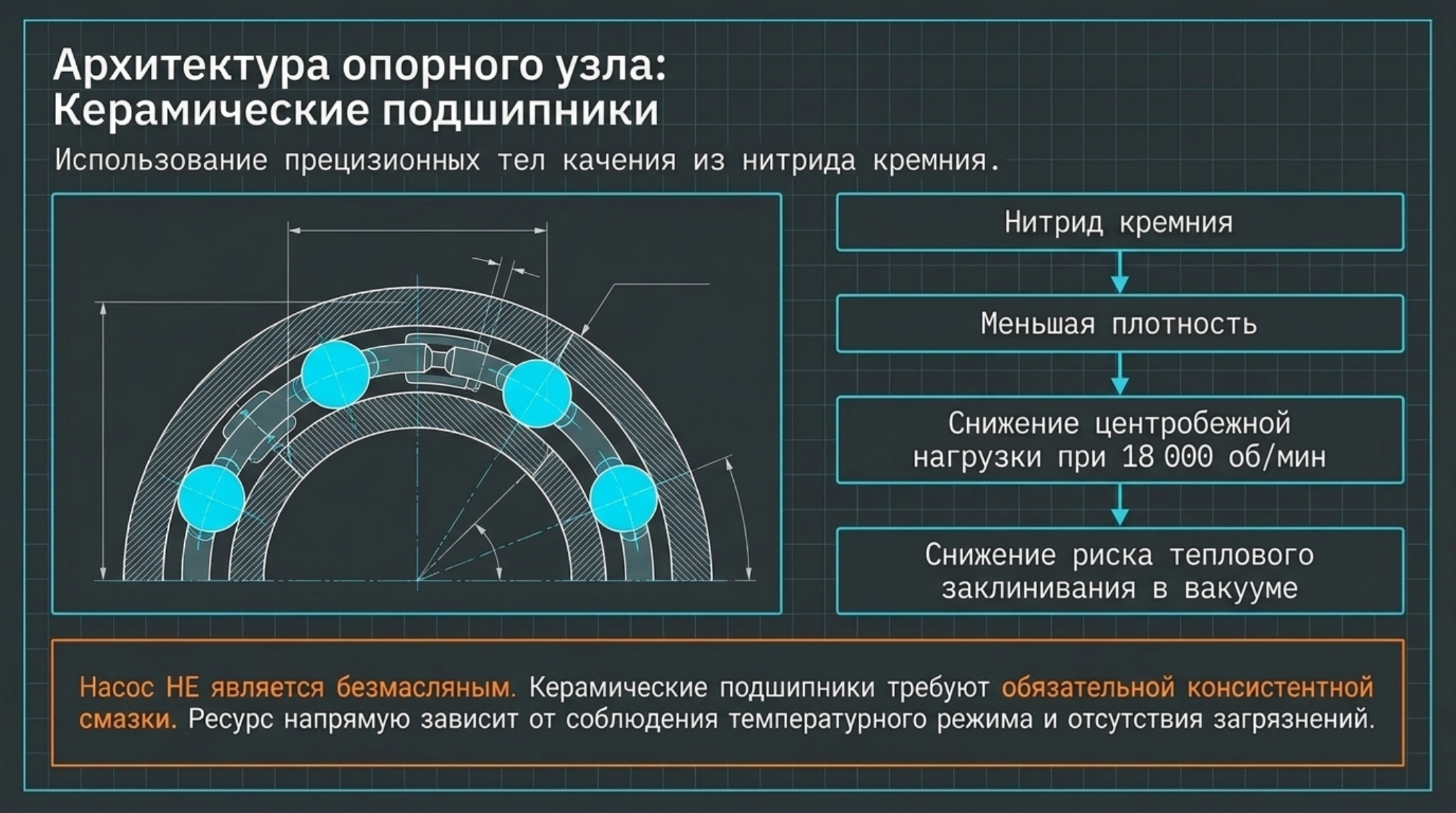

Керамические тела качения из нитрида кремния имеют меньшую плотность и высокую твердость. При высокой частоте вращения это может уменьшать центробежную нагрузку на дорожки качения. Электрическая изоляция и стойкость к задиру также полезны, но подшипник остается контактным механизмом.
В вакууме газовая конвекция ослаблена, поэтому тепло от двигателя, газового трения и подшипников отводится через корпус и воду. Недостаточный расход или слишком теплая вода повышают температуру смазки и изменяют преднатяг, что напрямую влияет на ресурс.

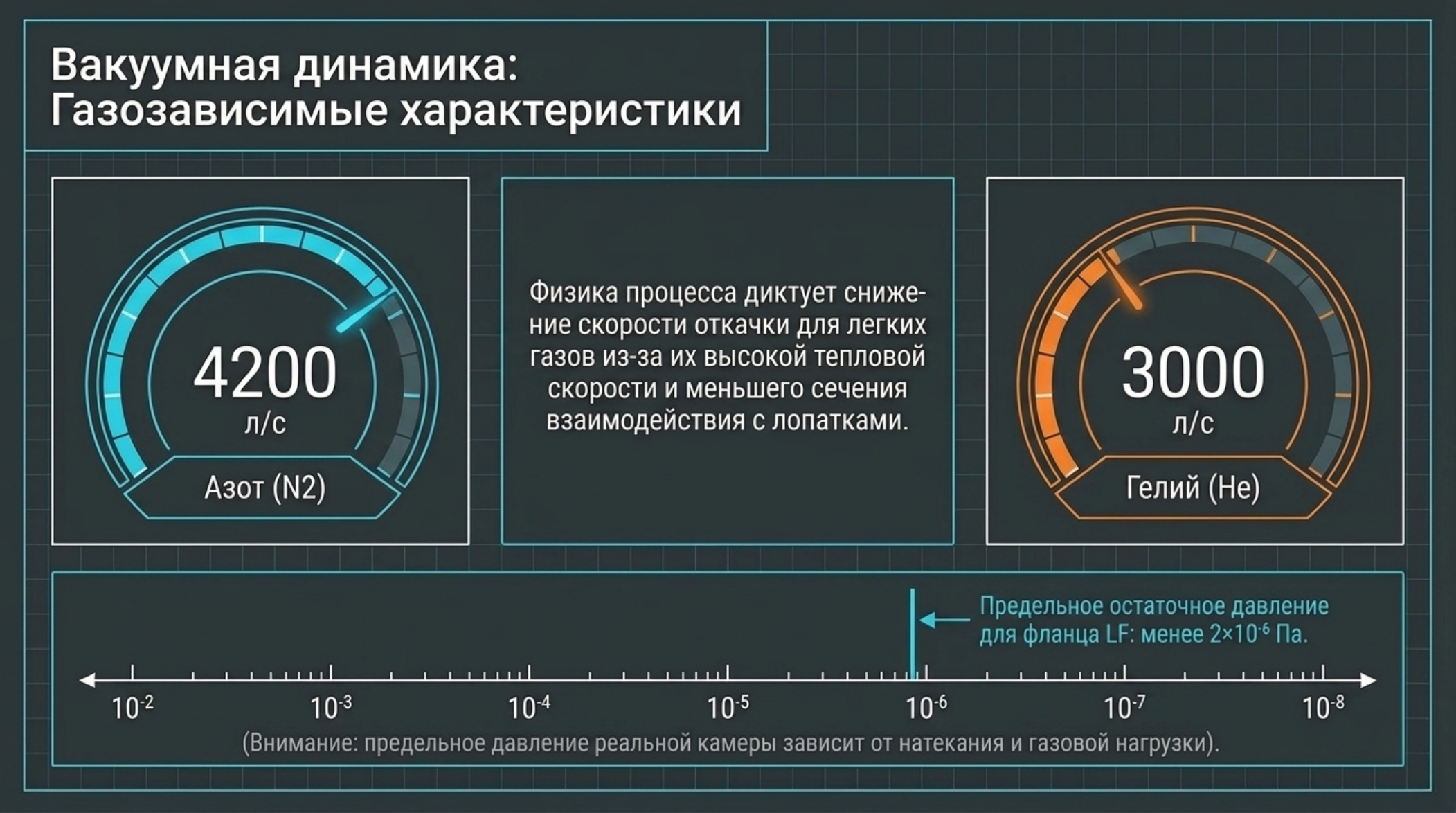

Степень сжатия гелия существенно ниже, чем азота. Это фундаментальное следствие молекулярной массы и взаимодействия со ступенями, поэтому давление и допустимая газовая нагрузка всегда рассматриваются для конкретного газа.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе
Крупный вход DN400 имеет смысл только при достаточной проводимости камеры и клапана. Узкий или длинный тракт способен свести паспортную быстроту 4200 л/с к значительно меньшей эффективной величине.
Производитель задает постоянные и критические давления отдельно для N₂ и He. Автоматика должна следить за выпускным давлением и не допускать длительной работы за разрешенной границей.
Сильнокоррозионные газы и выраженная пыль исключены из обычной области применения. Если процесс содержит частицы или конденсируемые продукты, нужны согласованные фильтры, продувка и регламент очистки.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| JFB-400/4201 | керамические контактные подшипники, смазка, вертикальный монтаж | большие камеры и высокая скорость N₂ |
| Магнитный подвес | управляемые бесконтактные опоры и сложная электроника | чистые процессы и снижение механического контакта |
| Гибридные ТМН | сочетание магнитной и шариковой опор | компромисс архитектуры и обслуживания |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.
Практический алгоритм внедрения

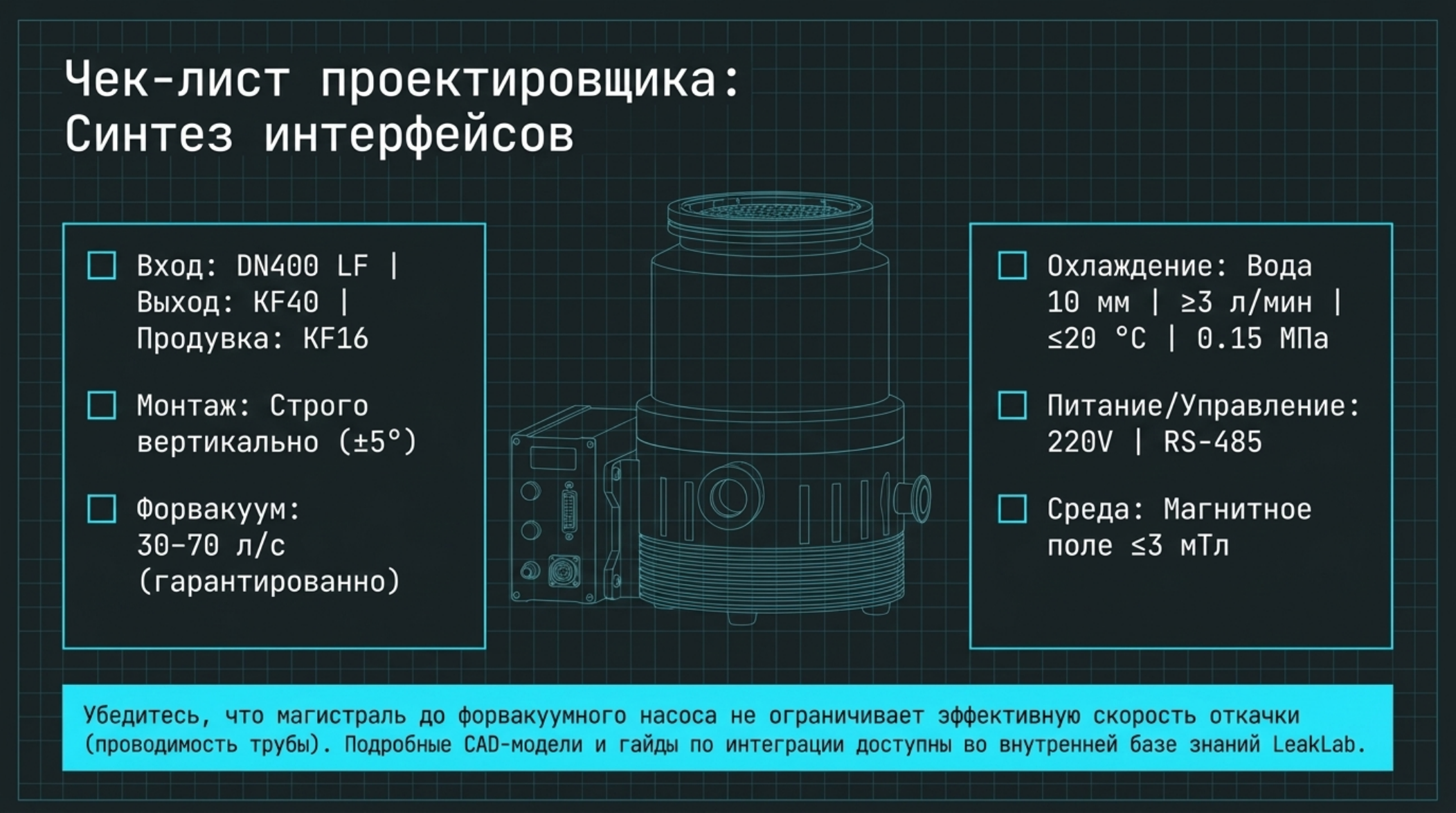

- Выверить вертикальность насоса в пределах ±5° и проверить жесткость опоры.
- Подключить воду с заданными температурой, расходом и давлением.
- Обеспечить форвакуум 30–70 л/с и правильную последовательность клапанов.
- Разгонять насос с контролем вибрации, температуры и выпускного давления.
- Вести регламент смазки и подшипников по фактическим часам и условиям процесса.
На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.

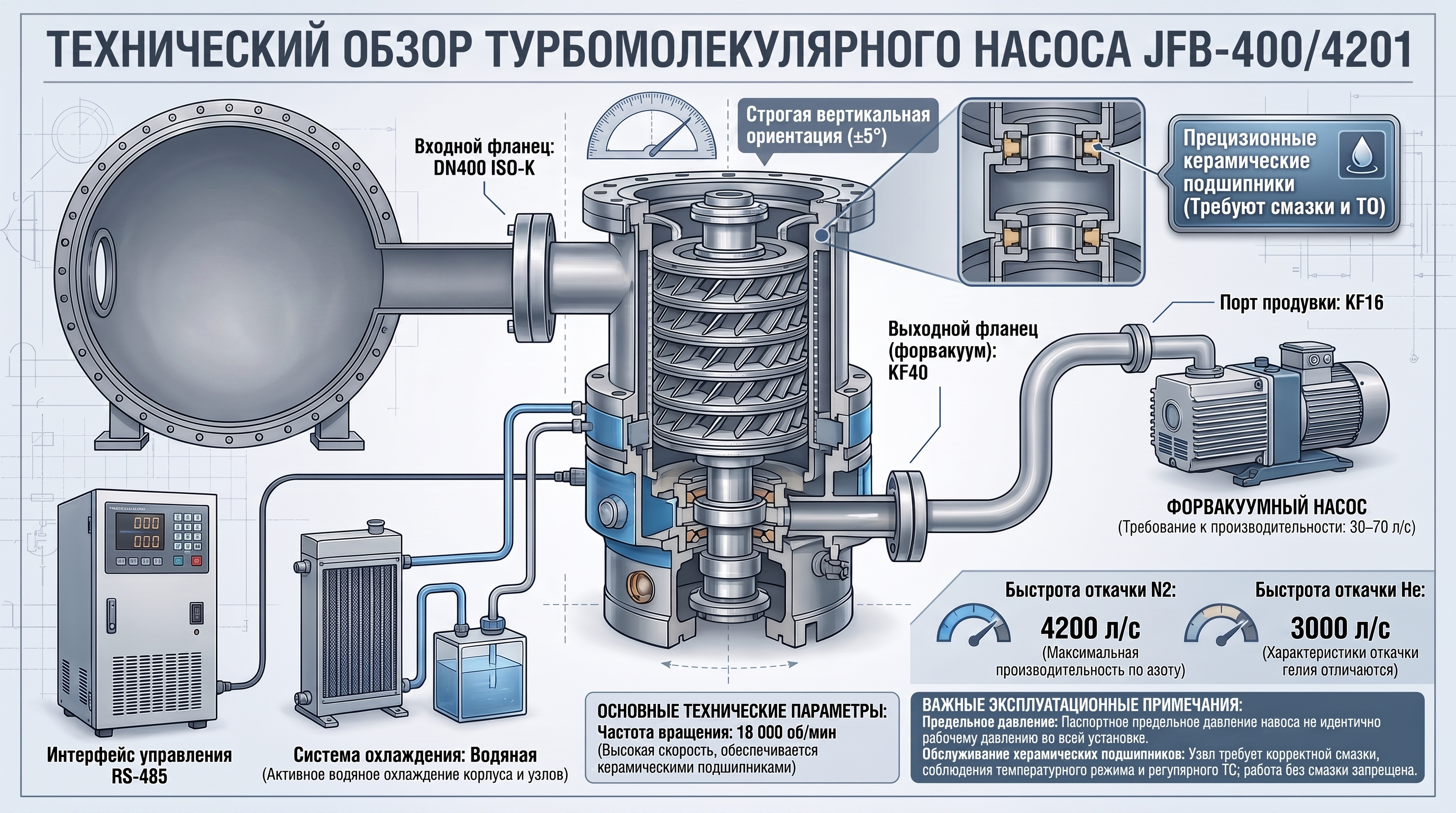

Иллюстрированный технический разбор
Научный и патентный ландшафт
Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US5139396A / JPH03255215A | подшипник с шарами Si₃N₄ и низколетучей смазкой |
| US5028219A | керамические тела качения в разреженной среде |
| EP1760319A1 | тепловой режим и преднатяг подшипников ТМН |
| EP1965082A2 | контактный подшипниковый узел с керамическими шарами |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- Development of ceramic turbomolecular pumps for fusion devices. Vacuum, 1990, 41, 1992–1994. DOI 10.1016/0042-207X(90)94154-I.
- CERN. Vacuum Technology: molecular flow, conductance and gas load.
- Operation Manual for JFB Series Lubrication Molecular Pump.
- Pfeiffer Vacuum HiPace technical manuals as comparative architecture references.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.
Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
