Оптимизировать полный такт, сохранив запас по обнаружению. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: Испытания в вакуумной камере: расчёт цикла и производительности. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.
1. Область применения и границы документа
Проектная методика по критерию изделия и ISO 20485. Камерная схема обеспечивает интегральную оценку изделия и хорошо автоматизируется. Производительность определяется не только быстротой насоса: существенны объём камеры и мёртвых полостей, газоотделение, время опрессовки, перенос, стабилизация фона, измерительное окно и операции загрузки.
Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.
2. Какие исходные данные нужны
До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- габариты изделия, объём камеры и сменной оснастки
- допустимая утечка и требуемый запас обнаружения
- давление и длительность опрессовки гелием
- допустимая нагрузка на изделие и безопасность
- производственная программа и целевой такт
- допустимый фон, правила автоматического нуля и браковки
3. Последовательность выполнения

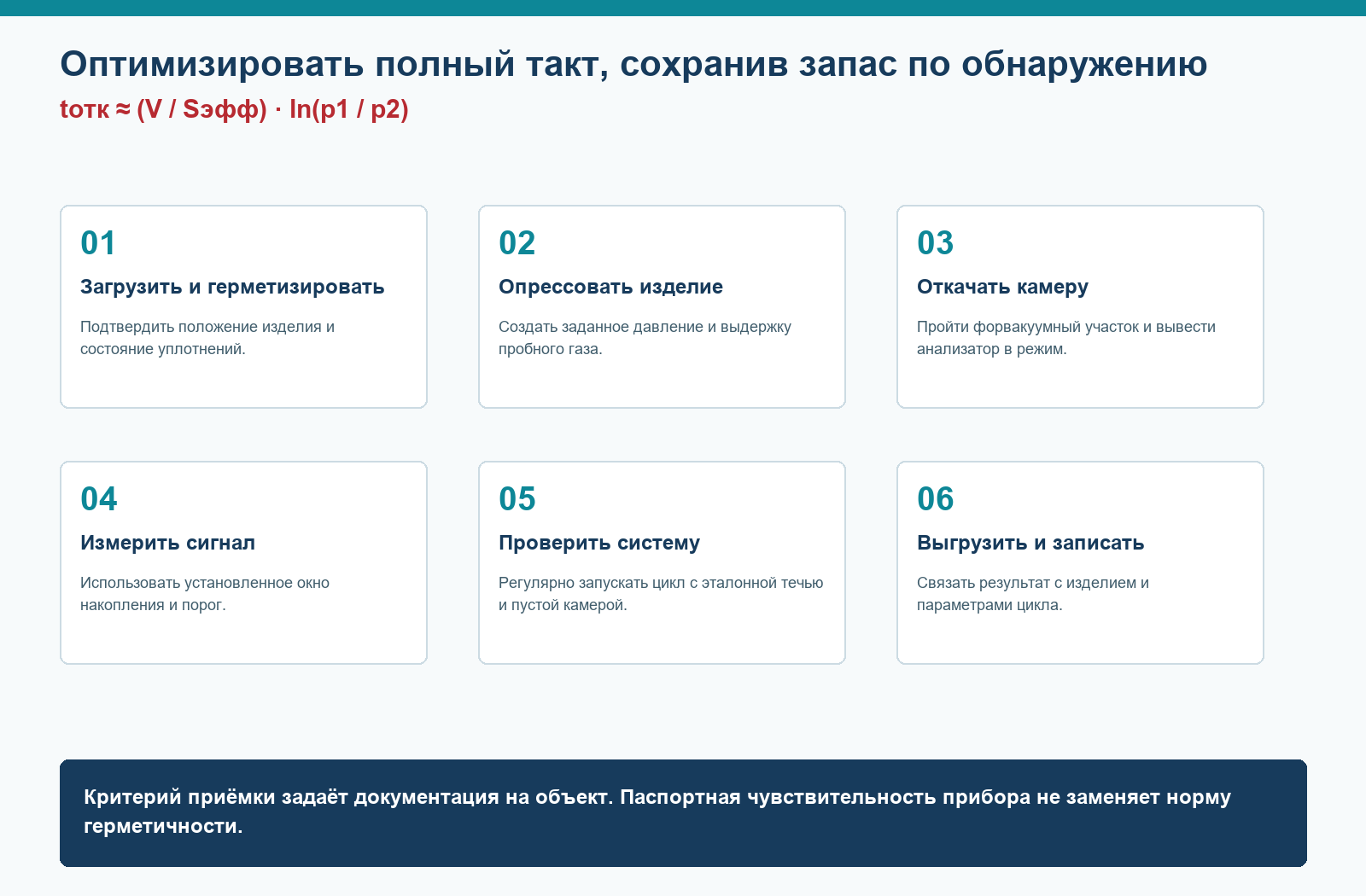

01. Загрузить и герметизировать
Подтвердить положение изделия и состояние уплотнений.
02. Опрессовать изделие
Создать заданное давление и выдержку пробного газа.
03. Откачать камеру
Пройти форвакуумный участок и вывести анализатор в режим.
04. Измерить сигнал
Использовать установленное окно накопления и порог.
05. Проверить систему
Регулярно запускать цикл с эталонной течью и пустой камерой.
06. Выгрузить и записать
Связать результат с изделием и параметрами цикла.
4. Контрольная матрица
| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Операция | Загрузка | Ручная или автоматическая | Эргономика и идентификация |
| Операция | Опрессовка | Заполнение внутренних полостей | Давление и выдержка |
| Операция | Откачка камеры | Достижение рабочего давления | V, Sэфф и газоотделение |
| Операция | Измерительное окно | Накопление сигнала | Фон и порог |
| Контроль | Эталонный цикл | Проверка всей измерительной цепи | До смены и по плану |
5. Измерительная модель
tотк ≈ (V / Sэфф) · ln(p1 / p2)
Приближение описывает идеальную откачку объёма V эффективной быстротой Sэфф от p1 до p2. Реальный цикл ограничивают проводимость патрубков, газоотделение, течи, влажность и переключения клапанов, поэтому расчёт подтверждают испытанием опытного стенда.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.
6. Неопределённость и воспроизводимость
В автоматизированной камере стабильность цикла важнее разового минимального показания. В бюджет входят повторяемость зажима, вариация объёма изделия, температура, остаточный гелий, дрейф фона, точность эталонной течи и логика нулевой коррекции. Контрольные карты помогают увидеть постепенное ухудшение до выпуска сомнительной продукции.
Частые методические ошибки
- Оценивать производительность только по паспортной быстроте насоса.
- Уменьшать измерительное окно без проверки запаса обнаружения.
- Обнулять растущий фон и скрывать загрязнение гелием.
- Не разделять пустой цикл, эталонный цикл и изделие.
- Не сохранять параметры цикла вместе с серийным номером изделия.
7. Что должно остаться после испытания
Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- временная диаграмма полного такта
- расчёт объёма и эффективной быстроты

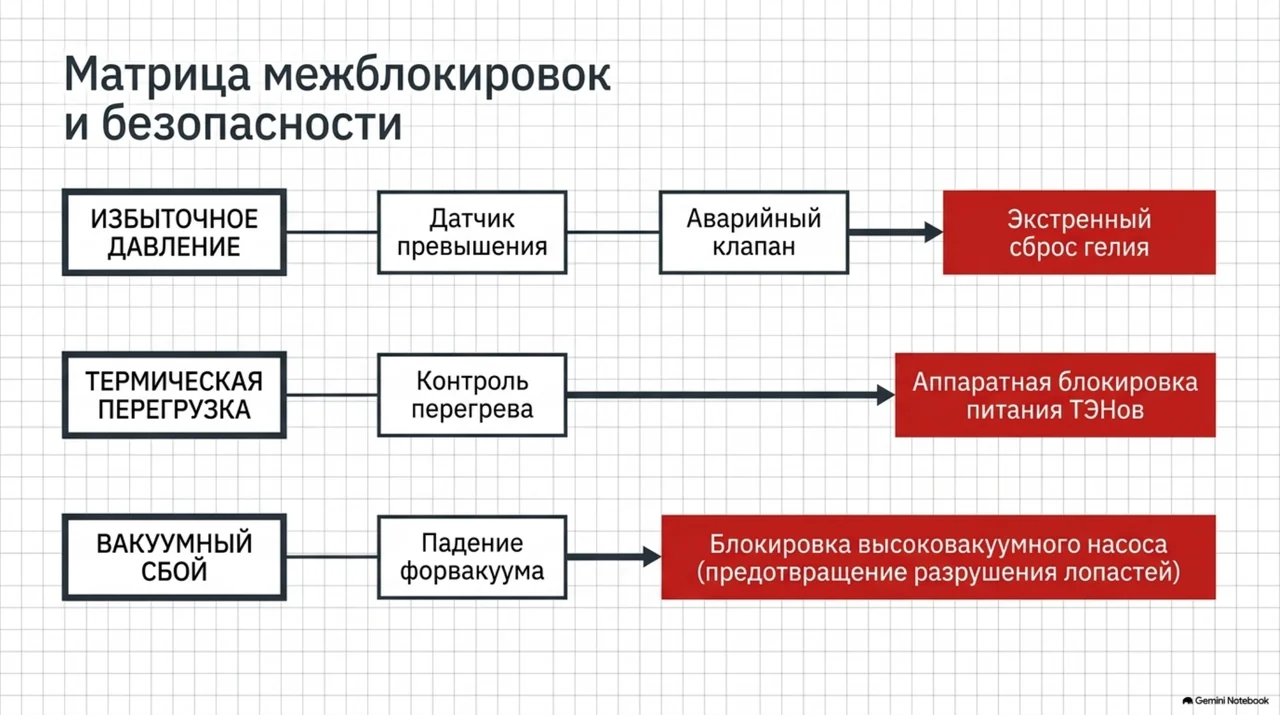

- логика порога и межблокировок
- план пустых и эталонных циклов
- протокол приёмки и контрольная карта
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.

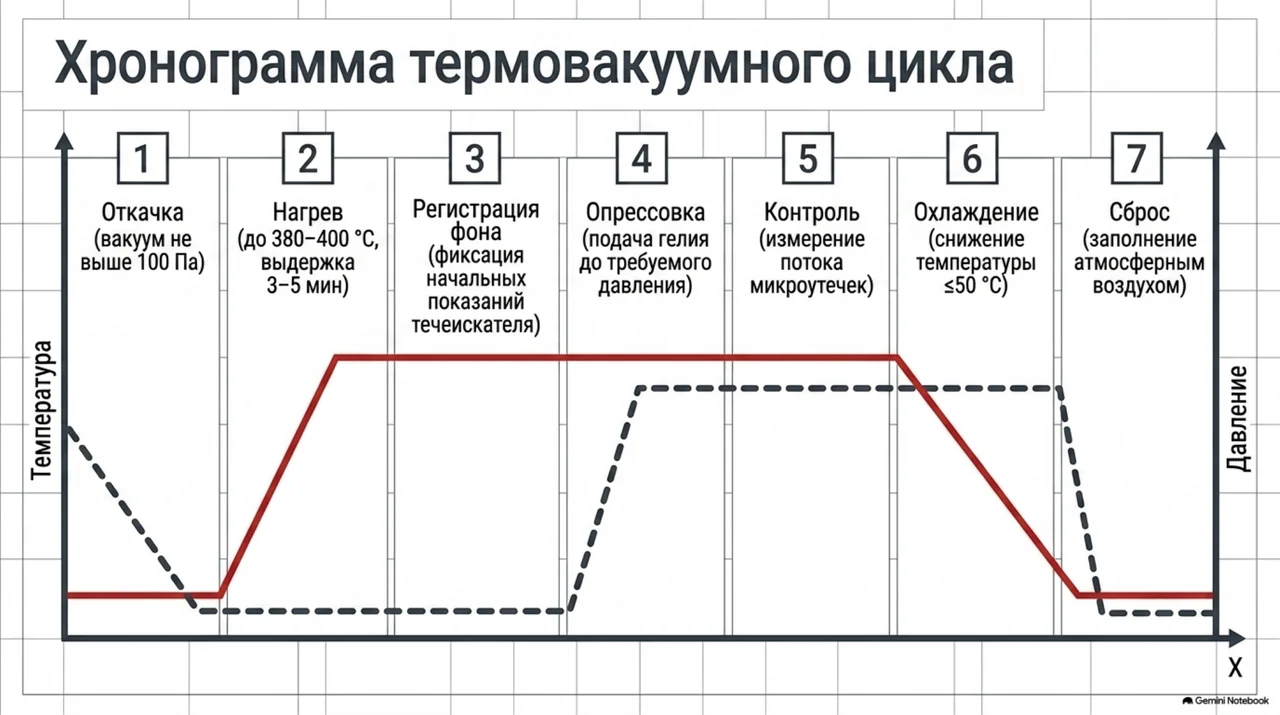

Мультимедийный разбор камерного цикла

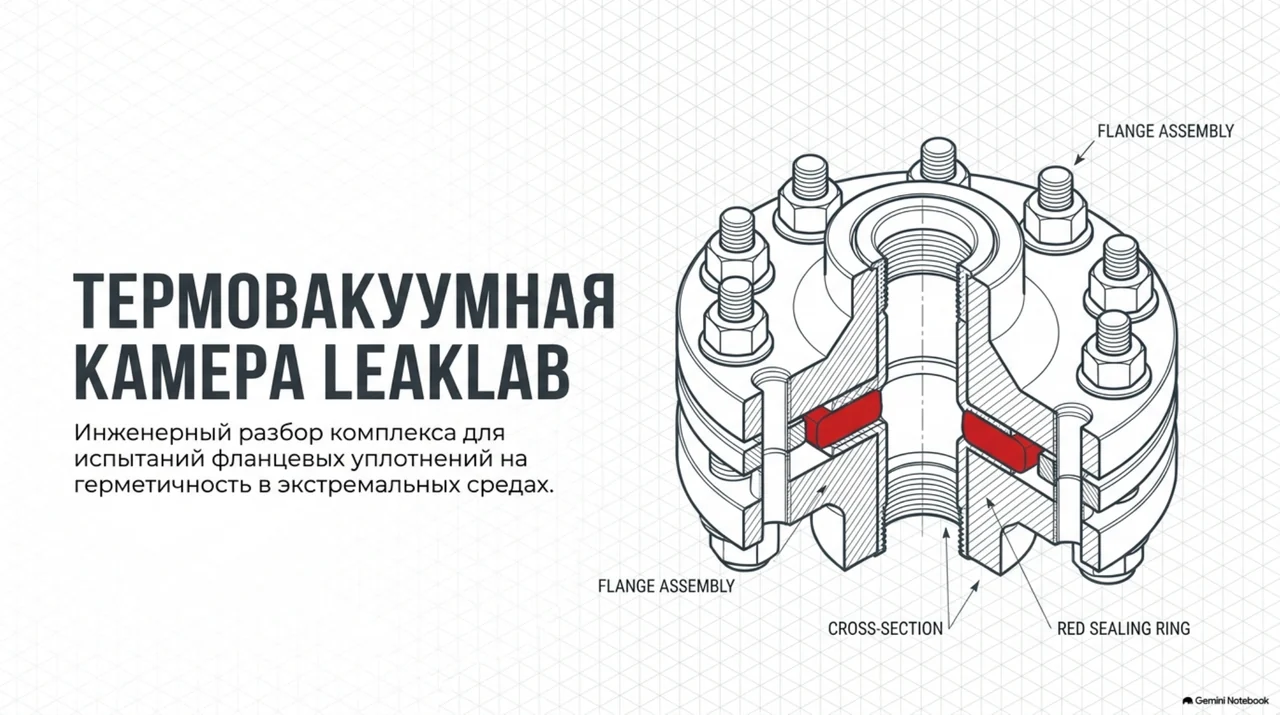

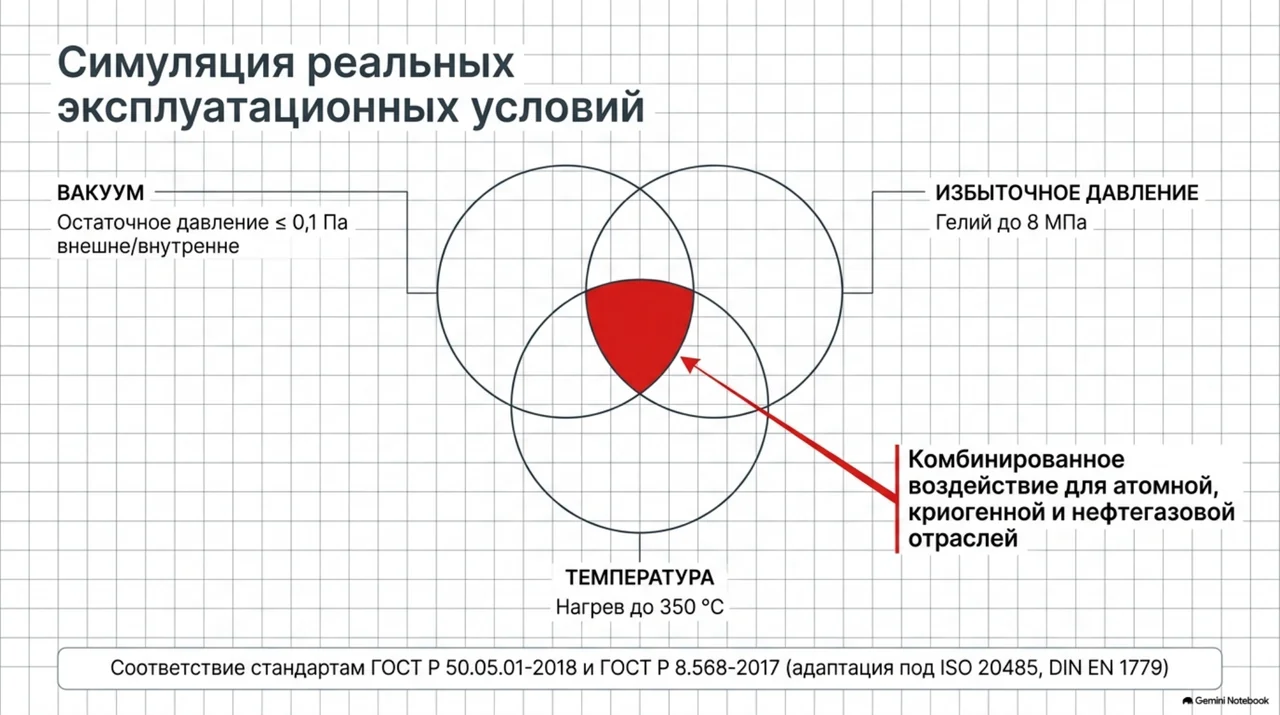

Материалы NotebookLM используют термовакуумные испытания фланцевого уплотнения как прикладной пример камерного контроля. Они дополняют расчёт производительности, но конкретные температурные пределы, давление гелия, выдержку и критерий браковки определяются техническим заданием и программой испытаний конкретного изделия.
Обучающий видеоэксплейнер
Аудио «Подробный анализ»
Скачать проверенную презентацию в PDF
Слайды презентации
