Измеряется поток через закрытый затвор, а не только падение давления. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: ГОСТ 9544-2015: испытания герметичности затвора трубопроводной арматуры. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.

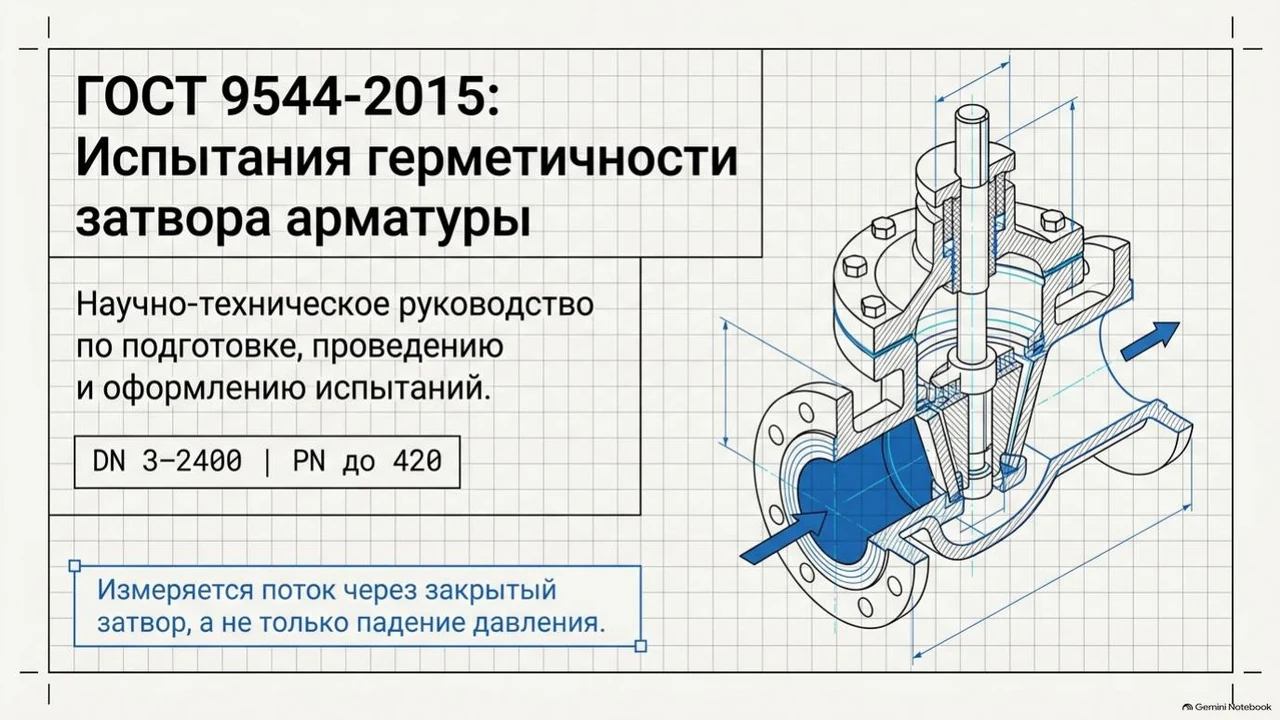

1. Область применения и границы документа

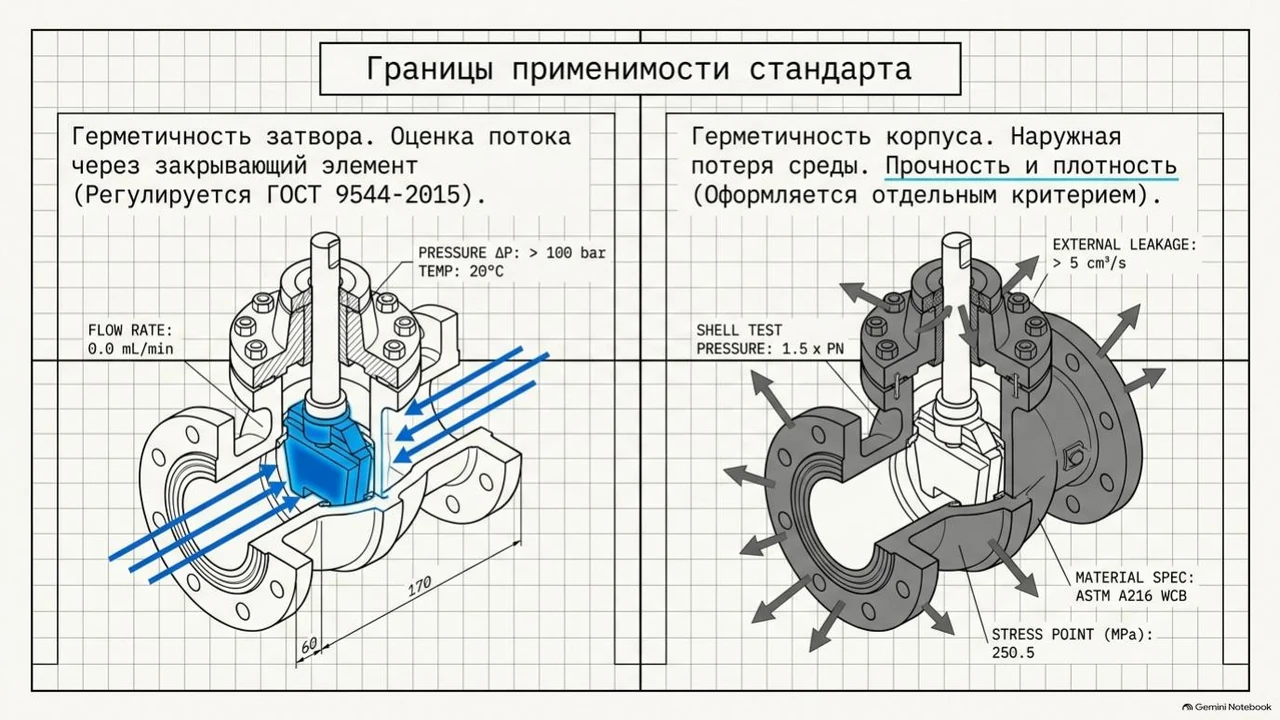

ГОСТ 9544-2015. Действующий стандарт устанавливает нормы и классы герметичности затворов арматуры DN 3–DN 2400 на номинальные давления до PN 420 для разных видов и типов арматуры. Испытание затвора оценивает поток через закрывающий элемент; прочность и плотность корпуса являются другой задачей и оформляются отдельно.

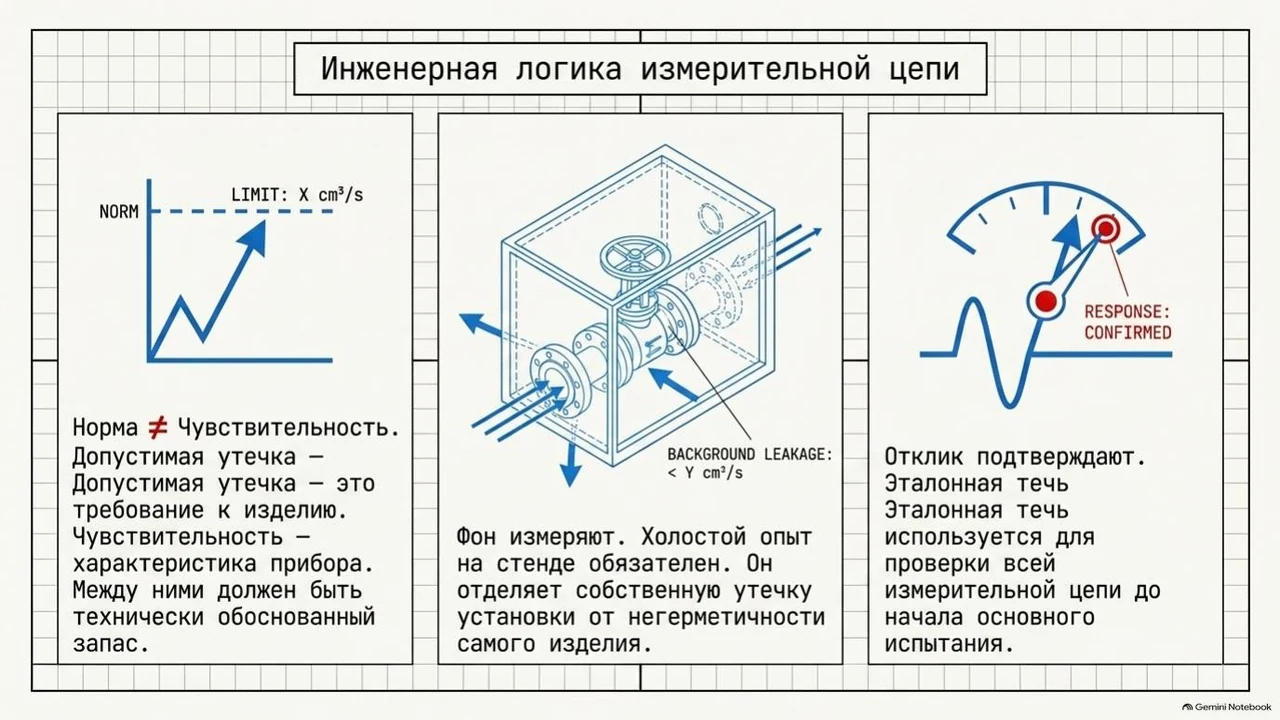

Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.

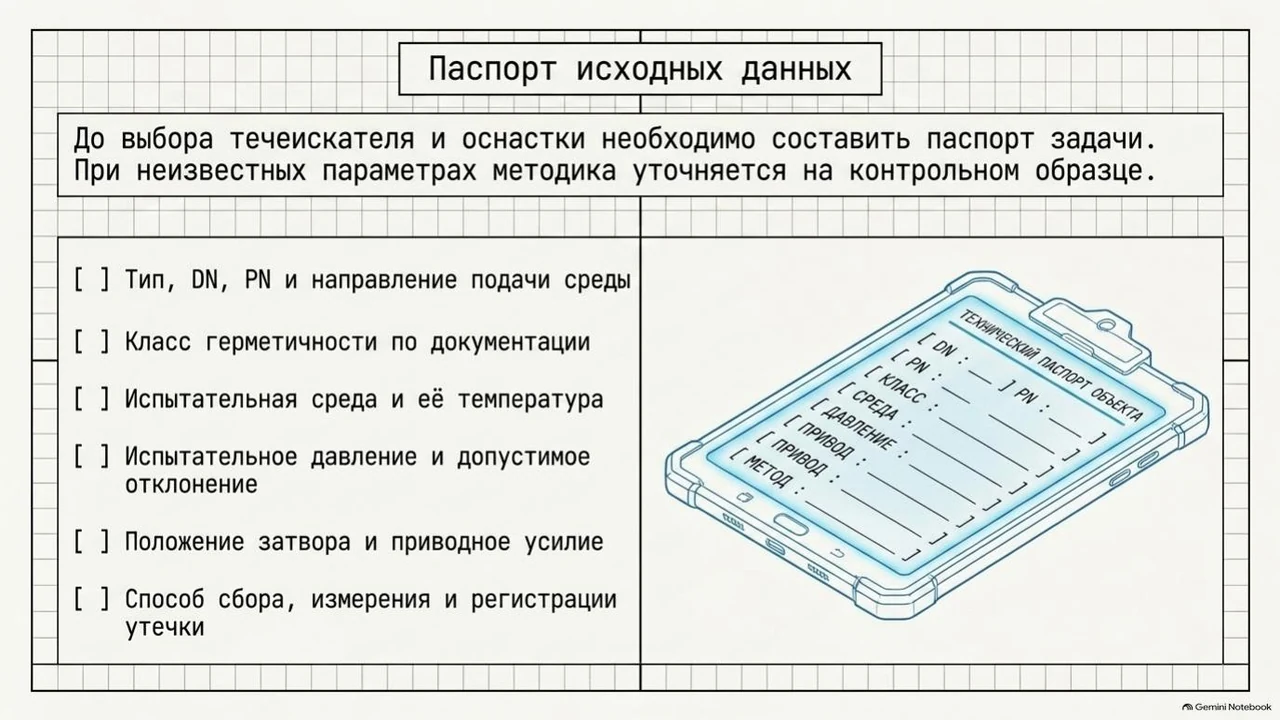

2. Какие исходные данные нужны
До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- тип, DN, PN и направление подачи среды
- класс герметичности по документации
- испытательная среда и её температура
- испытательное давление и допустимое отклонение
- положение затвора и приводное усилие
- способ сбора, измерения и регистрации утечки

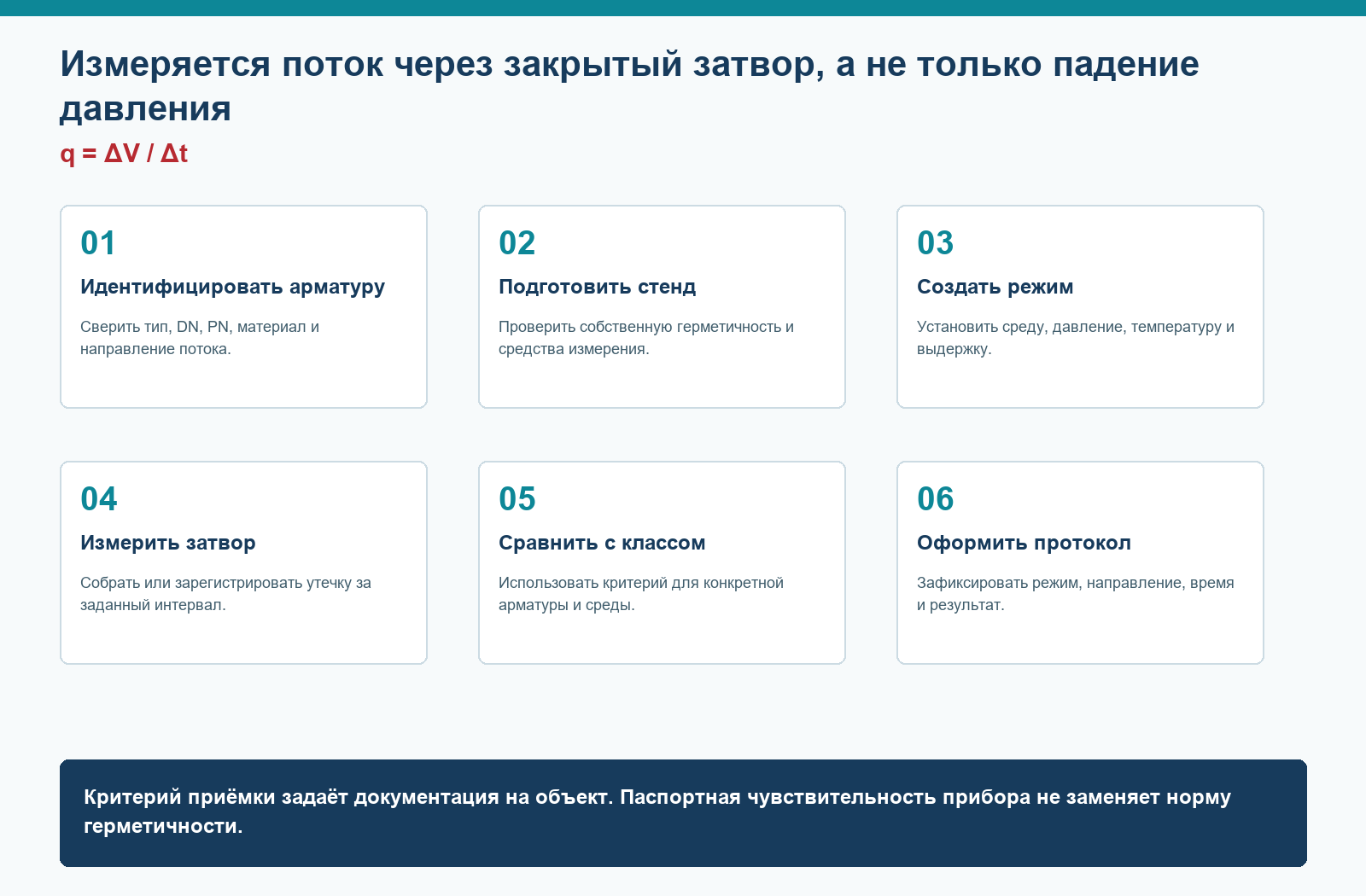

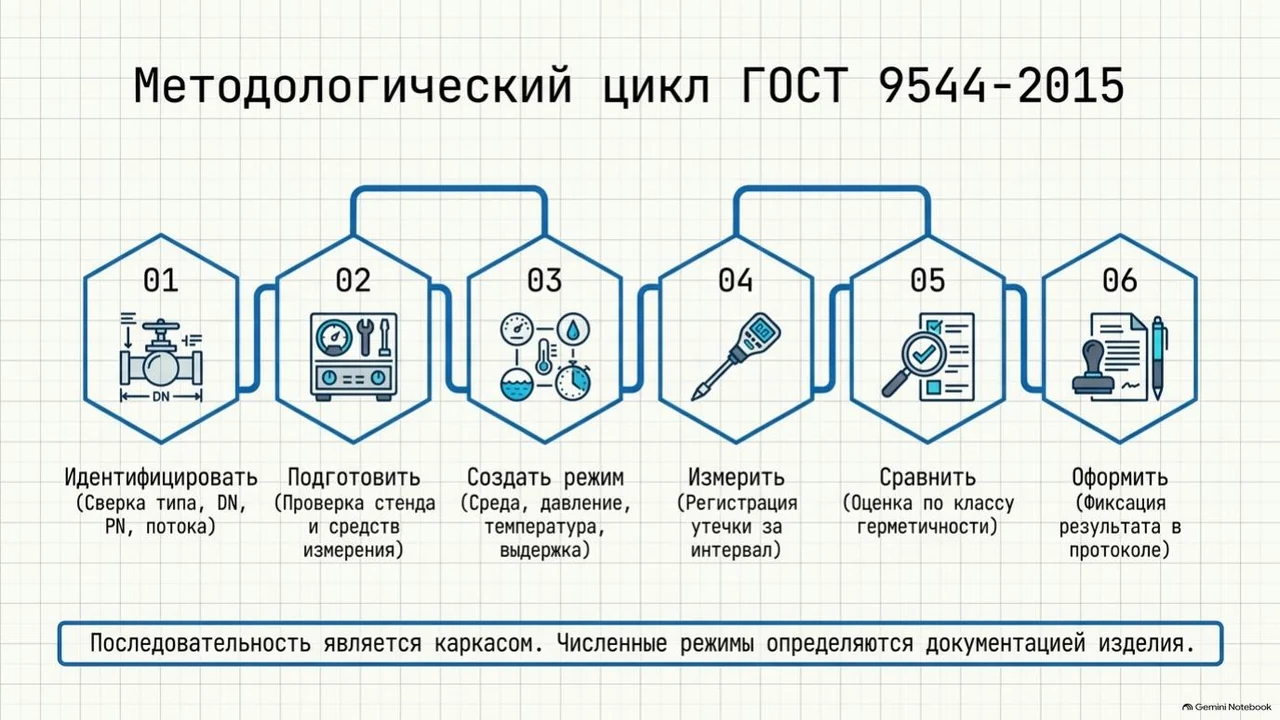

3. Последовательность выполнения
01. Идентифицировать арматуру
Сверить тип, DN, PN, материал и направление потока.
02. Подготовить стенд
Проверить собственную герметичность и средства измерения.

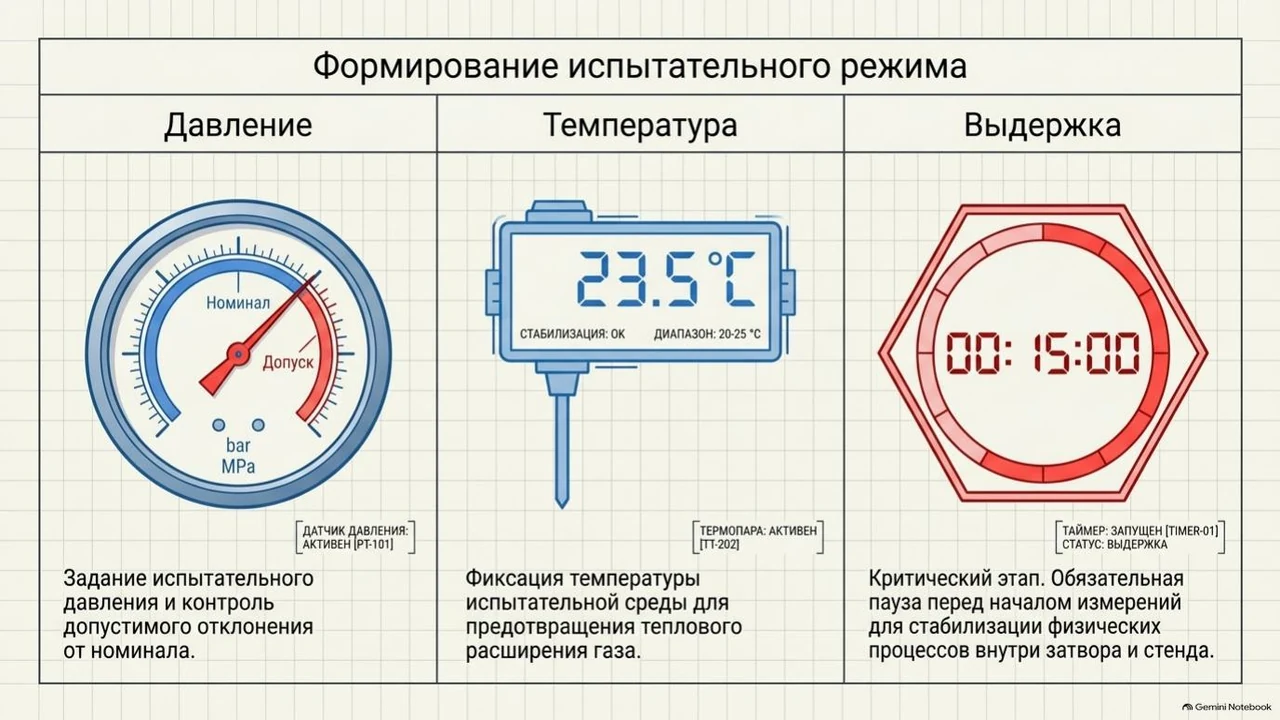

03. Создать режим
Установить среду, давление, температуру и выдержку.
04. Измерить затвор
Собрать или зарегистрировать утечку за заданный интервал.
05. Сравнить с классом
Использовать критерий для конкретной арматуры и среды.
06. Оформить протокол
Зафиксировать режим, направление, время и результат.

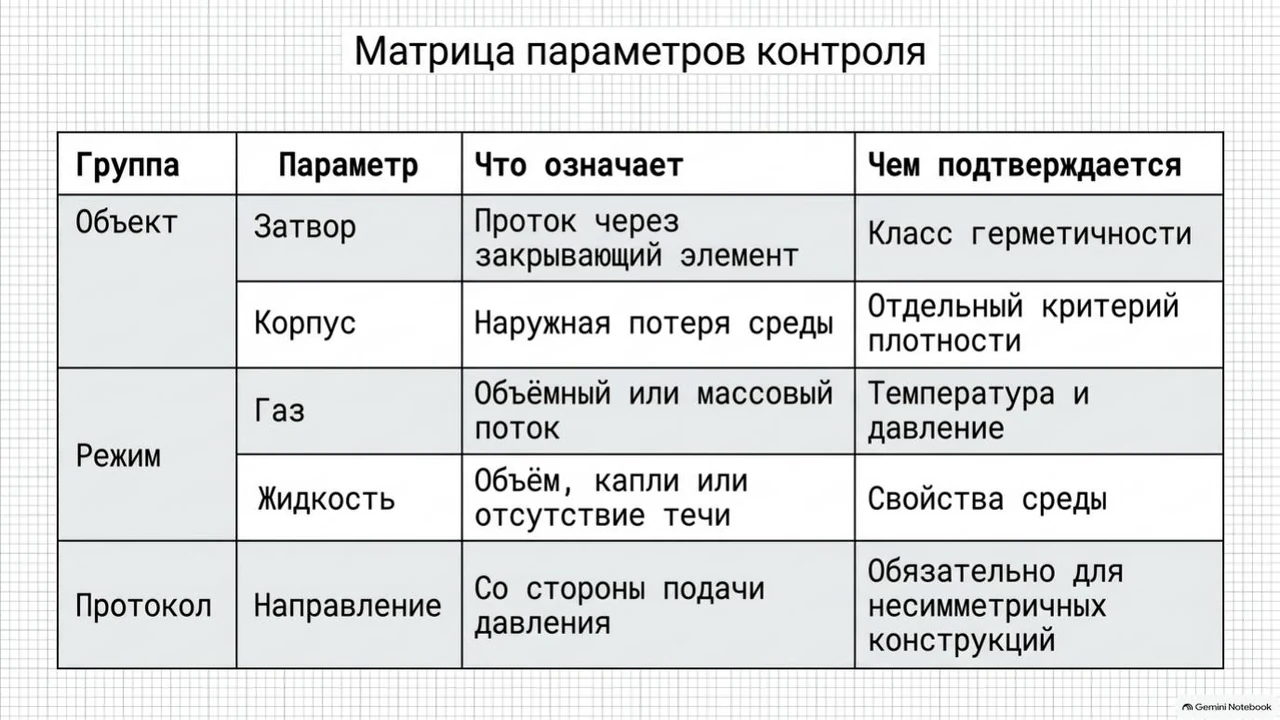

4. Контрольная матрица
| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Объект | Затвор | Проток через закрывающий элемент | Класс герметичности |
| Объект | Корпус | Наружная потеря среды | Отдельный критерий плотности |
| Режим | Газ | Объёмный или массовый поток | Температура и давление |
| Режим | Жидкость | Объём, капли или отсутствие видимой течи | Свойства среды |
| Протокол | Направление | Со стороны подачи давления | Обязательно для несимметричных конструкций |
5. Измерительная модель

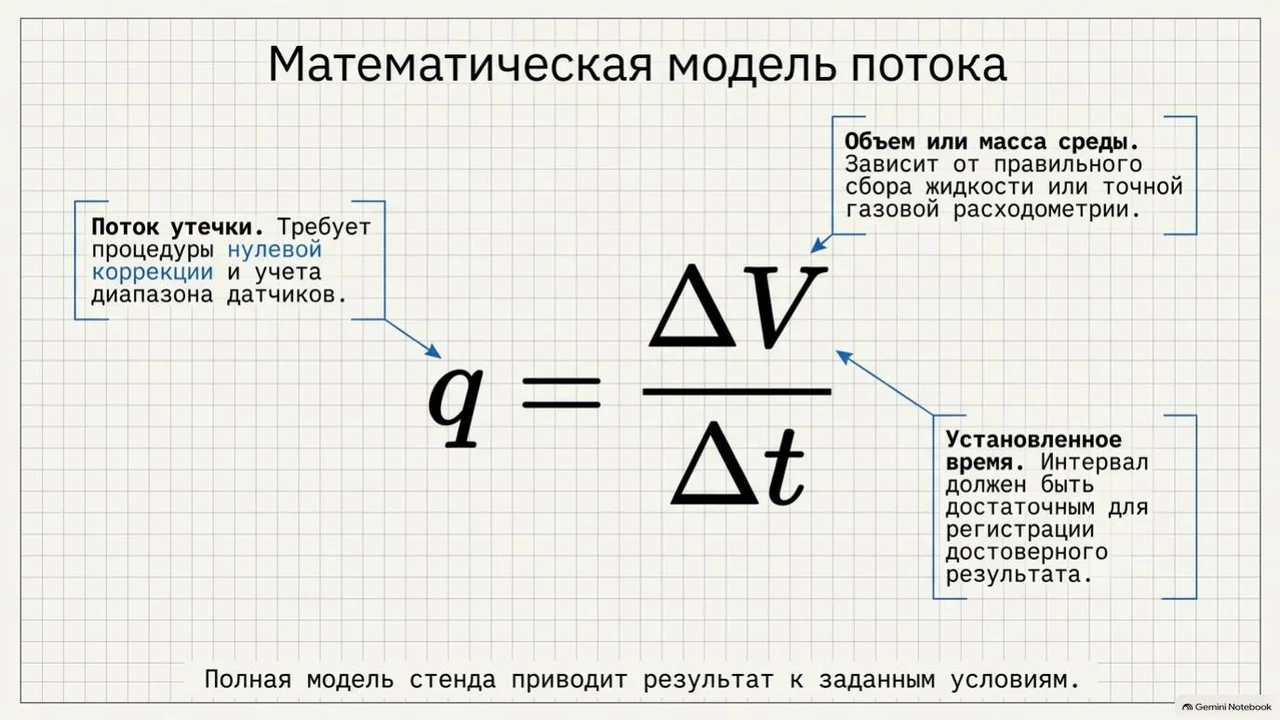

q = ΔV / Δt

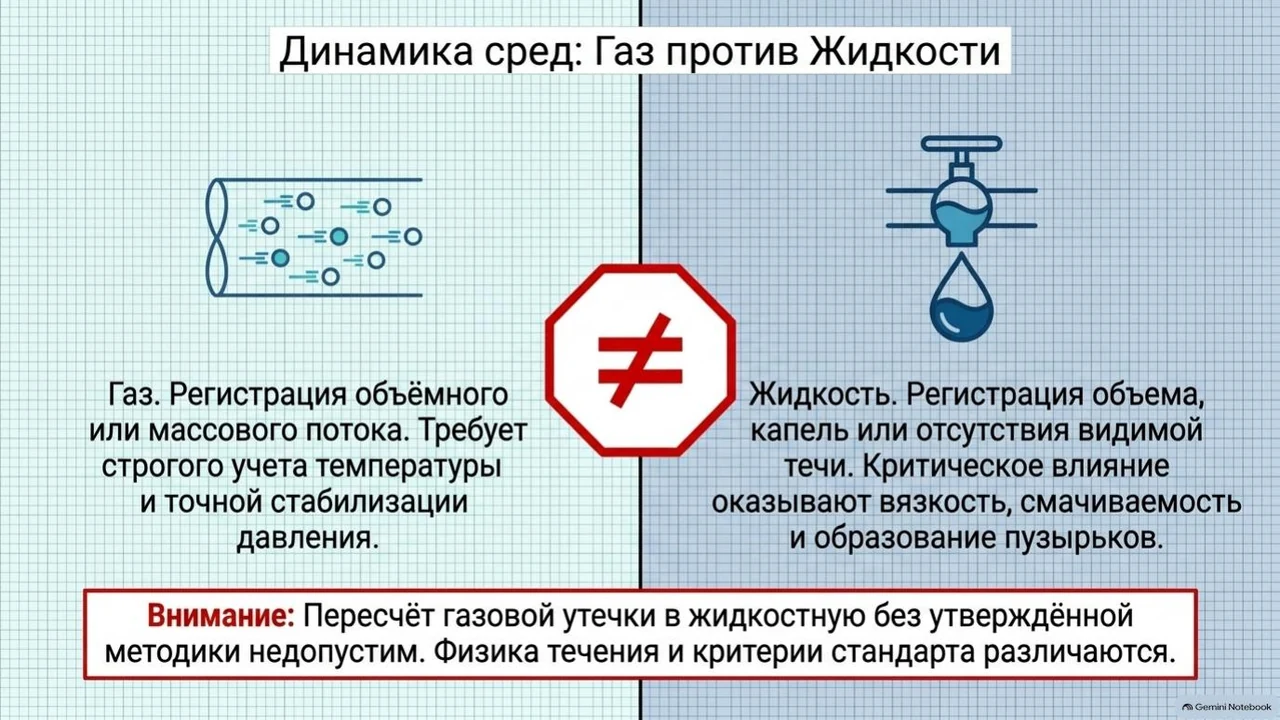

Объёмную утечку определяют по количеству испытательной среды за установленное время. Пересчёт между газом и жидкостью без утверждённой методики недопустим: физика течения и критерии стандарта различаются.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.

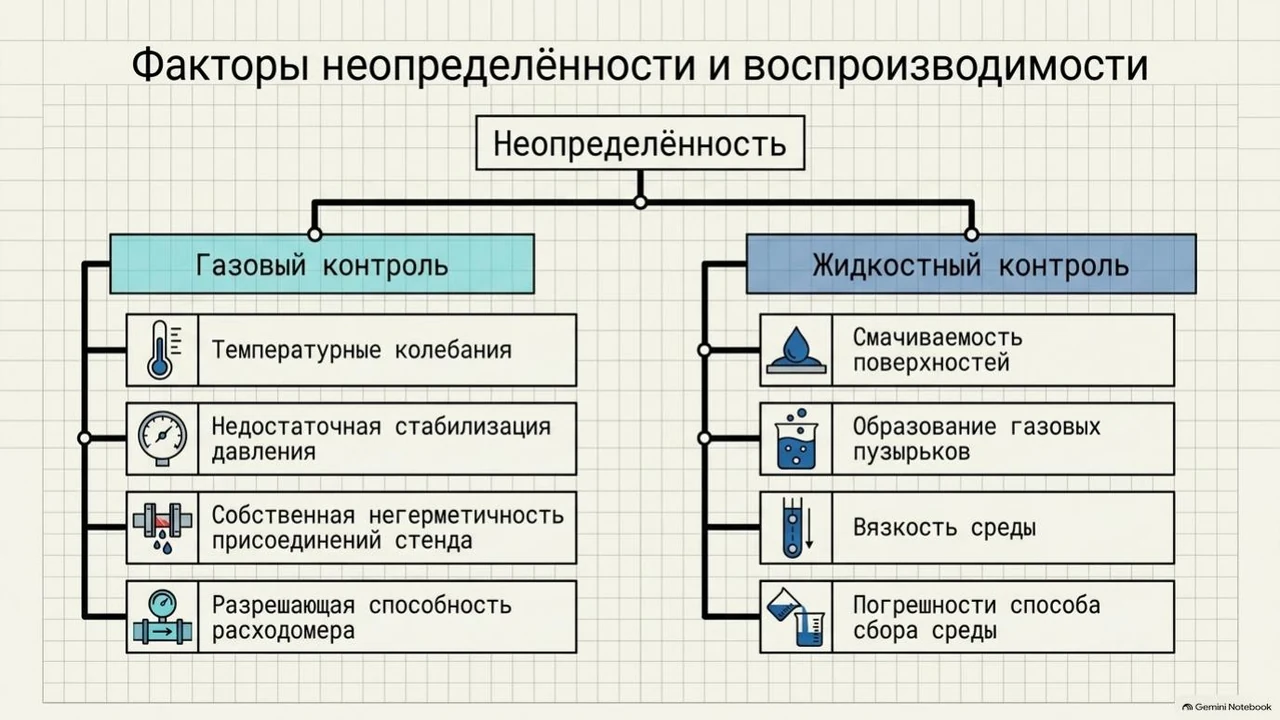

6. Неопределённость и воспроизводимость

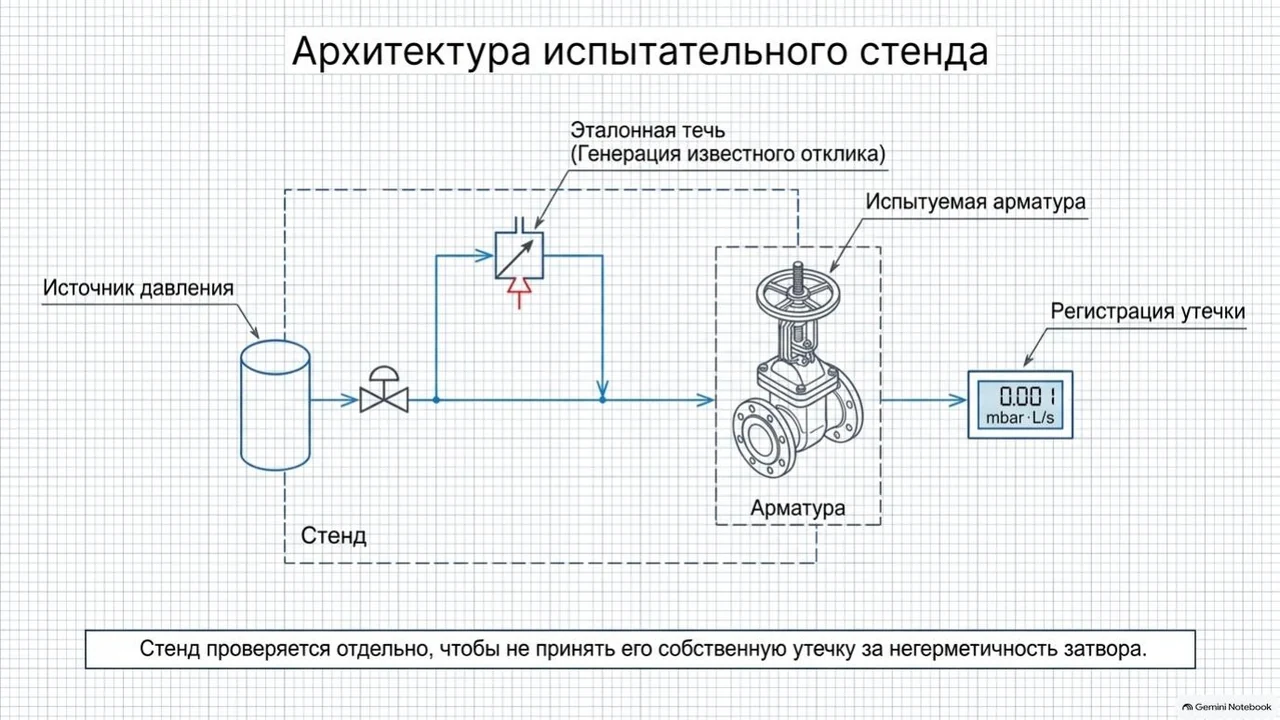

Для малых газовых утечек значимы температура, стабилизация давления, герметичность присоединений и разрешение расходомера. Для жидкостного контроля важны смачиваемость, пузырьки, вязкость и способ сбора. Стенд проверяют отдельно, чтобы не принять его собственную утечку за негерметичность затвора.

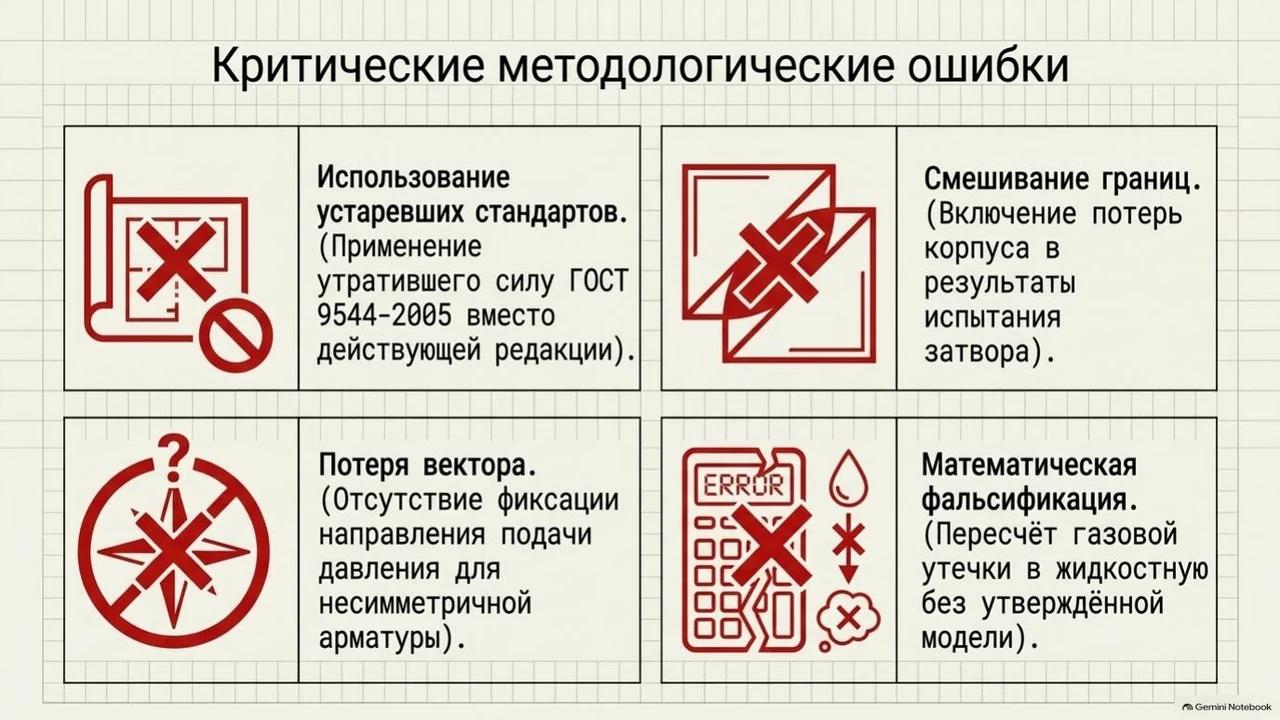

Частые методические ошибки
- Использовать утративший силу ГОСТ 9544-2005 как действующую редакцию.
- Смешивать испытание корпуса и затвора в одном результате.
- Не указывать направление подачи давления.

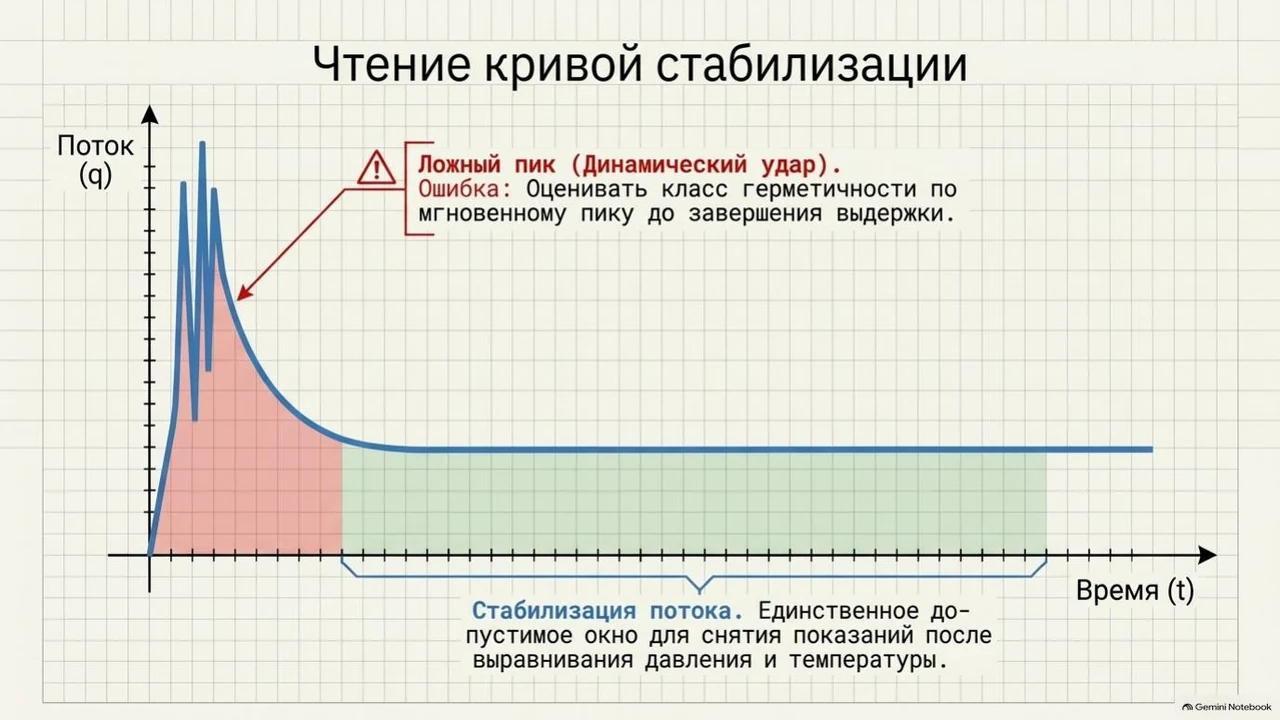

- Оценивать класс по мгновенному пику до стабилизации.
- Пересчитывать газовую утечку в жидкостную без утверждённой модели.

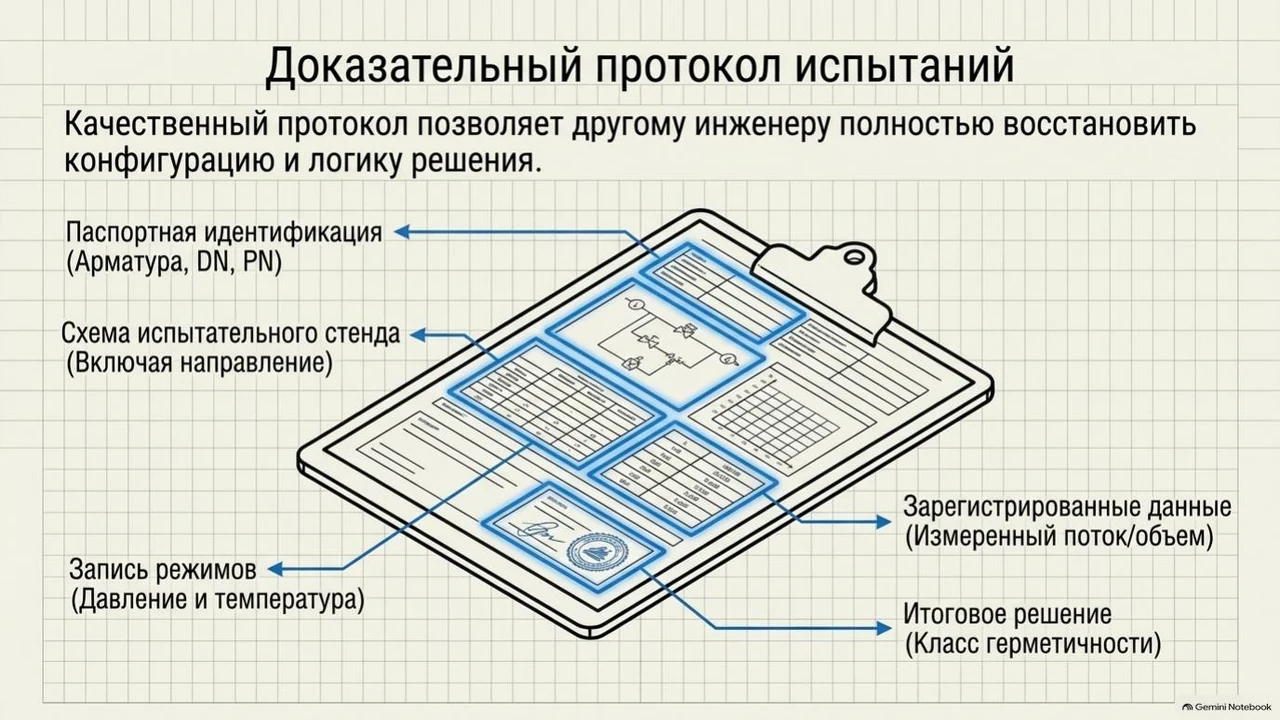

7. Что должно остаться после испытания
Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- паспортная идентификация арматуры
- схема испытательного стенда
- запись давления и температуры
- измеренный поток или объём утечки
- решение по классу и протокол
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
Мультимедийный разбор
Видео, аудио, исходная техническая схема и подробная презентация показывают полный маршрут испытания герметичности затвора: от исходных данных и выбора среды до стабилизации сигнала, оценки утечки и доказательного протокола.
Обучающий видеоэксплейнер
Аудио «Подробный анализ»
Скачать подробную презентацию в PDF
Слайды презентации
Инженерное сопровождение LeakLab
Лаборатория контроля герметичности LeakLab помогает сформировать исходные требования, подобрать метод и оснастку, выполнить испытания, разработать технологическую карту и подготовить понятный протокол. Объём работ и критерии приёмки согласуются по документации на изделие; неподтверждённые свойства и статусы в заключение не включаются.
Связанные разделы: Испытания арматуры · Вакуумные клапаны.
Обсудить задачу контроля герметичности
Направьте чертёж, описание контролируемого объёма, рабочее давление, среду и допустимую утечку. LeakLab предложит последовательность проверки и состав оборудования.
Нормативная и техническая литература
- ГОСТ 9544-2015. Арматура трубопроводная. Нормы герметичности затворов. С поправками, опубликованными в ИУС 6-2016 и ИУС 11-2022.
Статусы нормативных документов проверены на дату подготовки публикации. Перед применением в договорной или приёмочной документации необходимо проверить действующую редакцию, изменения и область применения для конкретного изделия.
