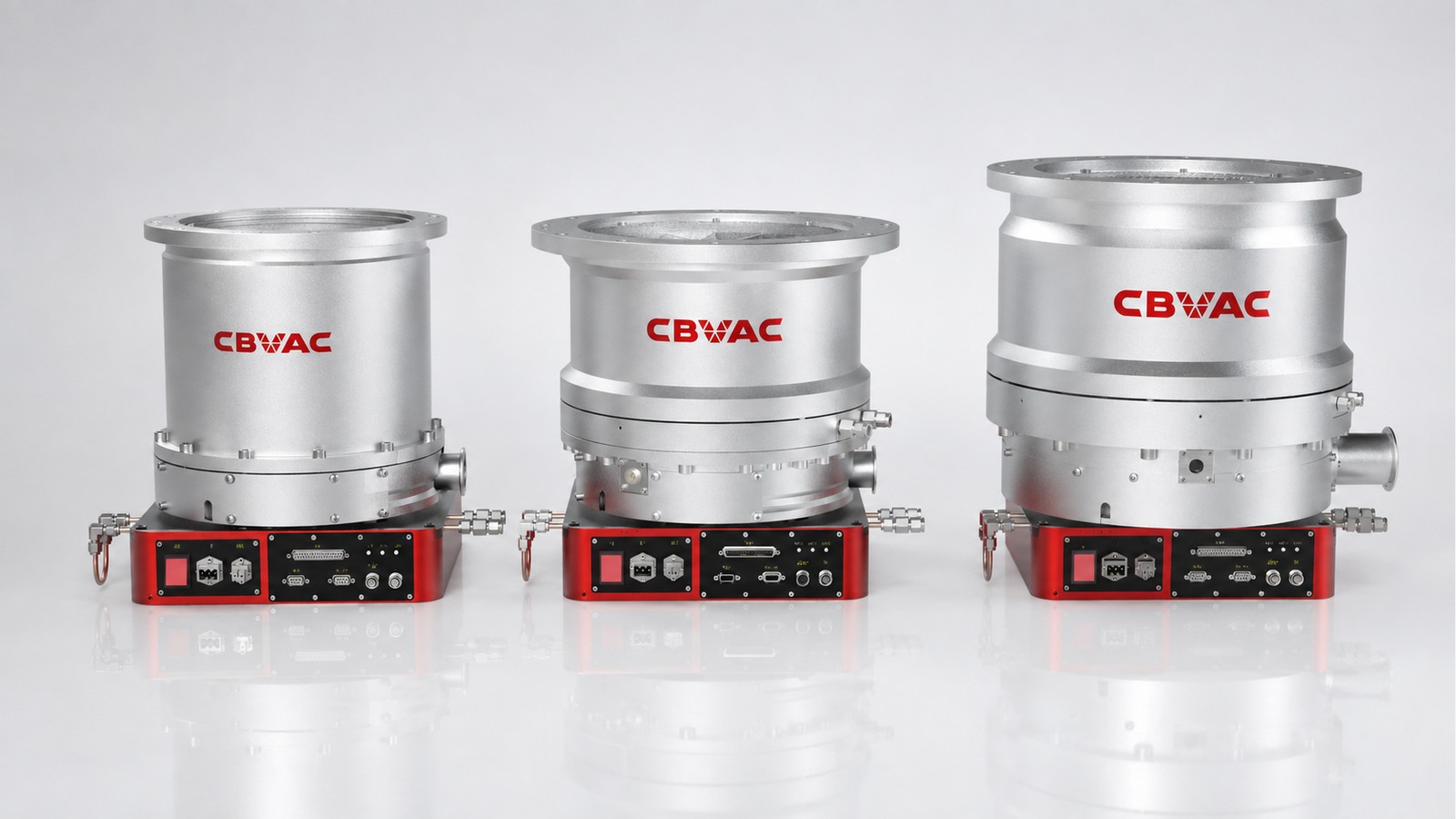

CBVAC MTP-2201, MTP-3201 и MTP-4301 - крупные турбомолекулярные насосы на магнитном подвесе для чистых высоковакуумных процессов. Выбор между моделями нельзя свести к максимальной скорости по азоту: нужно учитывать водород, проводимость входа, газовую нагрузку, форвакуум, тепловой режим, интерфейсы, аварийный напуск и динамику всей камеры.
Высокопроизводительное семейство MTP
MTP-2201, MTP-3201 и MTP-4301 предназначены для высоких газовых нагрузок и больших вакуумных камер. Ротор поддерживается магнитным полем без рабочего контакта с механическими опорами, а встроенная электроника управляет положением, разгоном и защитными состояниями. Водяное охлаждение, продувка и система TMS согласовываются с реальным процессом.
Граница применимости
Указанные скорости 2200, 3200 и 4000 л/с относятся к азоту. На карточках может встречаться маркетинговое округление MTP-4301 до 4300 л/с; в этой статье сохранено значение 4000 л/с из переданного технического обзора. Предельное давление после прогрева не является рабочим давлением под процессной нагрузкой.

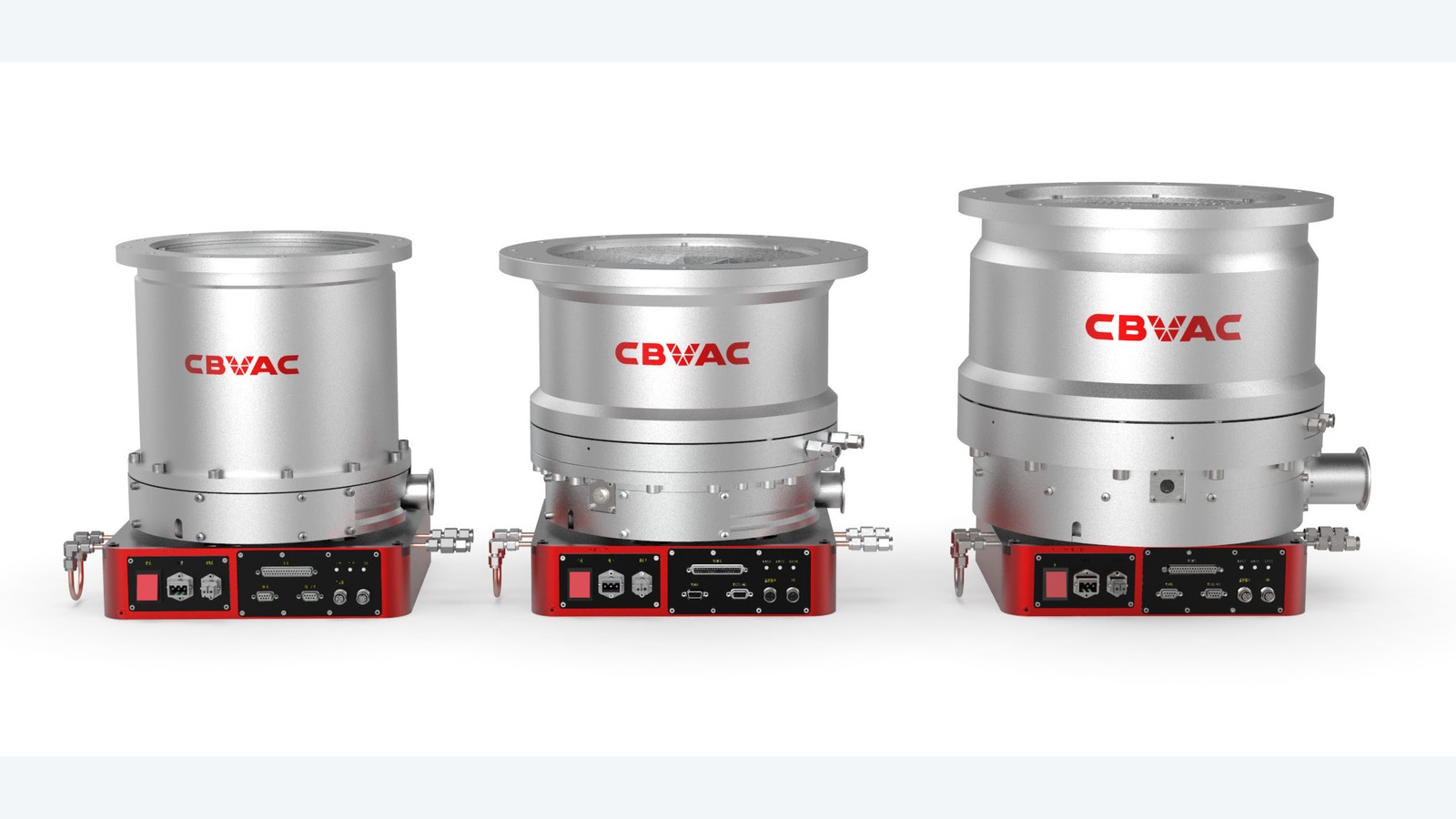

Исходное каталожное изображение трех типоразмеров MTP. Относительный внешний размер не заменяет монтажный чертеж.
Молекулярный перенос импульса и магнитная опора
В турбомолекулярной ступени быстро движущиеся лопатки сообщают направленный импульс молекулам газа. Последовательность роторных и статорных рядов создает отношение давлений между входом и выпуском. Эффект работает в молекулярном и переходном режимах, поэтому перед разгоном необходима форвакуумная откачка.
Магнитный подвес измеряет положение ротора и создает корректирующие электромагнитные силы. Отсутствие постоянного контакта уменьшает механический износ и передачу вибрации, но делает обязательными контроллер, датчики положения, силовую электронику и аварийные опоры. При отказе питания безопасное торможение и напуск должны соответствовать руководству конкретного исполнения.
Высокая паспортная скорость проявляется у камеры только при достаточной проводимости C. Рабочее давление определяется суммарной газовой нагрузкой Qгаз: технологическим потоком, газовыделением, проницаемостью и течами. Поэтому модель выбирают по расчетной точке, а не по предельному давлению без нагрузки.
Подтвержденные технические характеристики
| Параметр | Значение | Инженерное значение |
|---|---|---|
| Модели | MTP-2201 / MTP-3201 / MTP-4301 | три уровня производительности и габарита |
| N₂ | 2200 / 3200 / 4000 л/с | скорость по азоту не переносится на другие газы |
| H₂ | 1700 / 2300 / 2700 л/с | для водородных процессов используется отдельная строка |
| Предельное давление | 1×10⁻⁷ Па после прогрева | условие чистой системы без процессной нагрузки |
| Форвакуум | до 266 Па непрерывно при включенной TMS | проверяется конфигурация и тепловая нагрузка |
| Частота вращения | 27 000 / 27 720 / 24 240 об/мин | защитные алгоритмы учитывают реальную скорость |
| Время запуска | ≤8 / ≤10 / ≤11 мин | определяет готовность технологического цикла |
| Входной фланец | ISO250F / ISO320F / ISO320F | варианты VG и иные исполнения согласуются по заказу |
| Охлаждение | вода 3 л/мин, 15-35 °C | расход и температура контролируются |
| Давление воды | 0,3-0,4 МПа | входной контур проектируют с фильтром и датчиком потока |
| Масса | 60 / 84 / 111 кг | требуются расчет опоры и безопасный подъем |
| Степень защиты | IP54 | не означает допустимость конденсата внутри электроники |
| Окружающая температура | 0-40 °C | оценивается температура рядом с камерой и нагревателями |
| Интерфейсы | REMOTE I/O, RS-232/485; Profibus или EtherCAT как опции | набор зависит от конфигурации |
| Продувка | порт KF10 и параметры по заказному исполнению | защита подшипниковой и моторной зоны от процесса |
Значения относятся к указанным сериям и редакциям исходных материалов. Комплектация, присоединения, допустимая среда и метрологическое исполнение фиксируются в спецификации конкретного заказа.

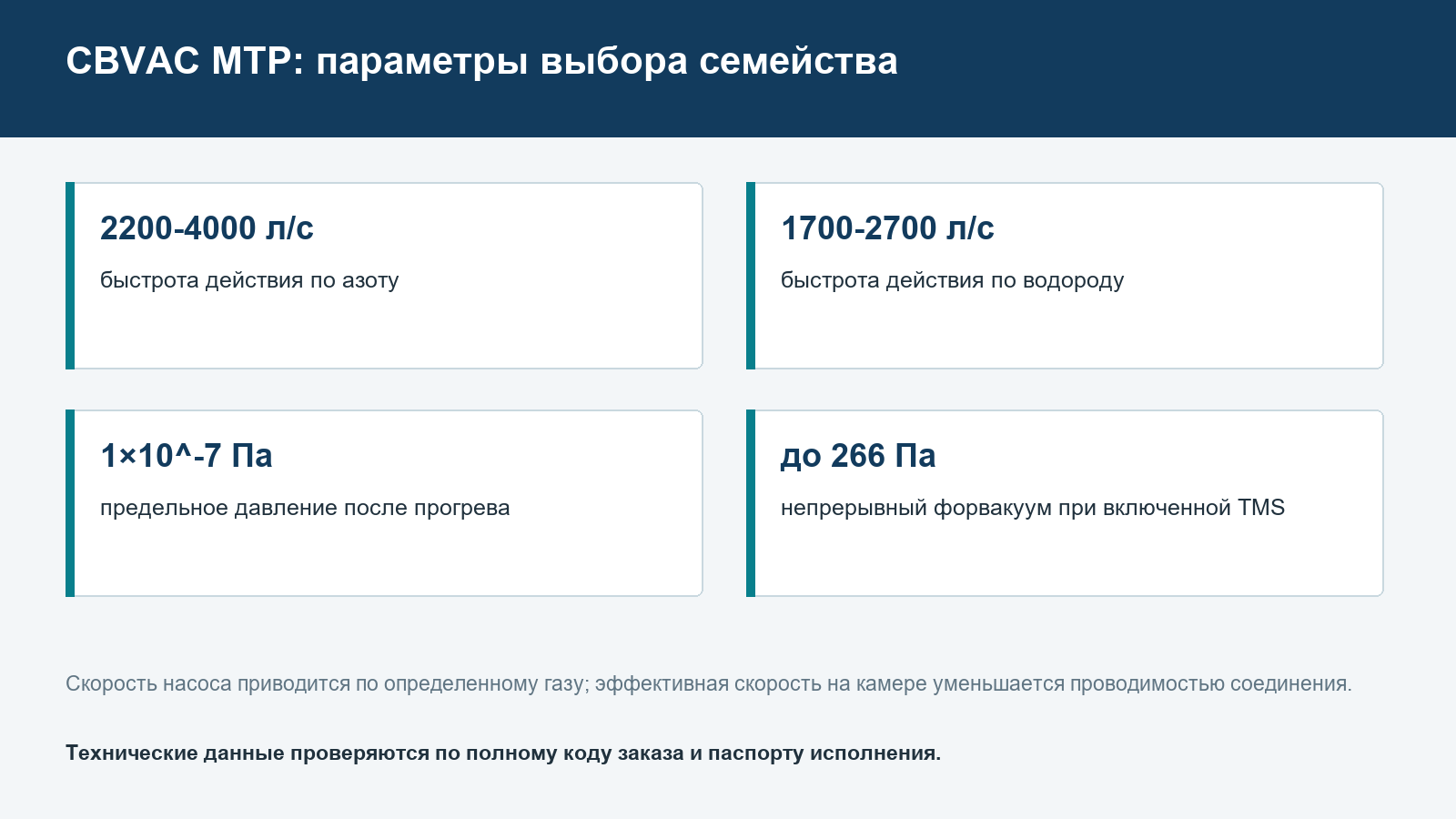

CBVAC MTP: параметры выбора семейства
Почему скорость зависит от газа
Вероятность передачи импульса и компрессия зависят от молекулярной массы и геометрии лопаток. Поэтому производитель отдельно указывает скорость по N₂ и H₂. Для гелия, аргона или технологической смеси требуется соответствующая характеристика; простая подстановка скорости по азоту способна дать неверное рабочее давление.
Кроме скорости важна степень сжатия. Легкие газы обычно сложнее удерживать на высоком перепаде, поэтому форвакуум и выпускная линия особенно значимы для водорода и гелия. Газовая спецификация должна включать не только основной компонент, но и пиковые потоки и побочные продукты.
Эффективная скорость и входная геометрия
Если вход насоса соединен с камерой длинным патрубком или сеткой малого свободного сечения, проводимость ограничивает поток. При Sнас, существенно большей C, дальнейшее увеличение насоса почти не меняет Sэфф. Для моделей на тысячи литров в секунду это часто становится главным проектным ограничением.
Затвор выбирают по проходу, а монтажную длину делают минимальной. Защитная сетка, если она необходима, оценивается по свободной площади и допустимой газовой нагрузке. Расчет проводят для каждого значимого газа и рабочего давления.
- минимальная длина между камерой и входом;
- затвор с достаточным свободным проходом;
- учет сетки и переходного фланца;
- проверка времени откачки на реальном объеме.
Форвакуумная ступень
Турбомолекулярный насос не начинает рабочую откачку непосредственно от атмосферы. Форвакуумный насос снижает давление перед запуском и поддерживает выпуск во время процесса. Его выбирают по максимальному газовому потоку, допустимому давлению MTP и проводимости выпускной линии.
Указанные 266 Па относятся к непрерывному форвакуумному давлению при включенной TMS. Это не универсальная уставка запуска и не разрешение работать без анализа тепловой нагрузки. Уставки включения и аварии берут из руководства конкретной комплектации.
Водяное охлаждение и TMS
Три литра в минуту при 15-35 °C и 0,3-0,4 МПа - проектные требования к контуру, а не формальность. Недостаточный расход, отложения или теплая вода уменьшают запас по температуре. На входе предусматривают фильтрацию и контроль потока, а на выходе - наблюдение температуры или аварийного состояния.
TMS поддерживает требуемый тепловой режим фланца и помогает работать при повышенной процессной нагрузке, но требует согласования с прогревом камеры и уплотнениями. Локальный перегрев способен увеличить газовыделение или вывести соседний компонент за пределы допуска.
- датчик или реле расхода воды;
- контроль температуры входа;
- материалы, совместимые с водой контура;
- аварийное действие при прекращении охлаждения.

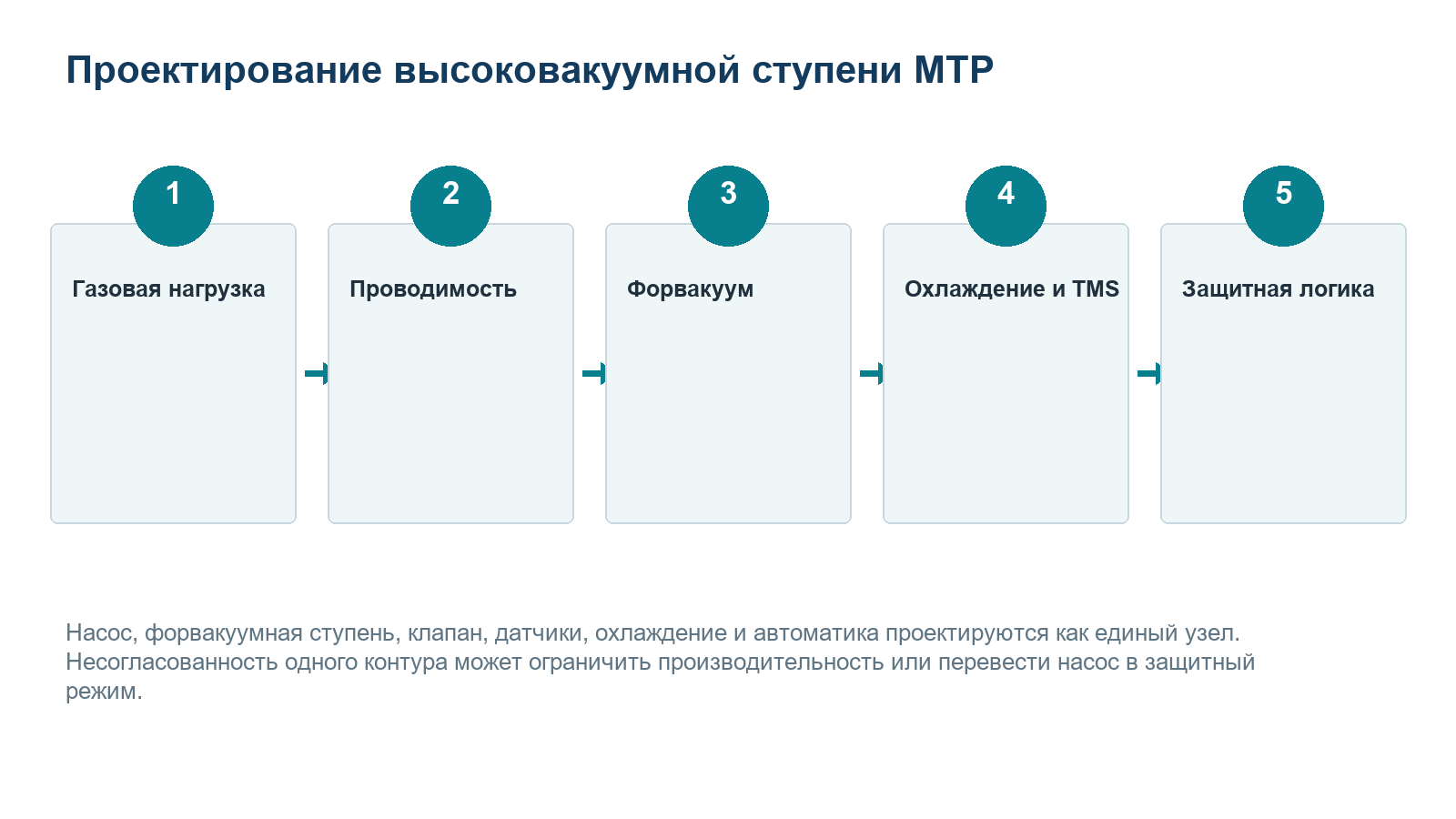

Проектирование высоковакуумной ступени MTP
Насос, форвакуумная ступень, клапан, датчики, охлаждение и автоматика проектируются как единый узел. Несогласованность одного контура может ограничить производительность или перевести насос в защитный режим.
Продувка и защита от процесса
В процессах напыления, травления и химического осаждения пары и частицы могут проникать к ротору и моторной зоне. Опциональная продувка сухим газом создает направленный поток, уменьшающий перенос загрязнения. Ее расход и точка подачи должны соответствовать руководству, иначе продувка сама станет значимой газовой нагрузкой.
Продувочный газ учитывают в производительности форвакуумного насоса и рабочем давлении камеры. Чистота газа, фильтрация и отсутствие влаги так же важны, как расход. При коррозионной среде согласуют специальное исполнение материалов.
Вибрация, балансировка и монтаж
Магнитная опора уменьшает контактное возбуждение, но не отменяет дисбаланс ротора, гибкость основания и передачу вибрации от трубопровода. Контроллер компенсирует часть возмущений в пределах своего диапазона. Постоянный рост корректирующего сигнала может указывать на загрязнение, механическую нагрузку или изменение ротора.
Масса до 111 кг требует расчетной опоры и утвержденной такелажной операции. Насос не подвешивают на тонком фланце камеры без проверки жесткости. После монтажа контролируют соосность, отсутствие внешнего момента и свободное подключение охлаждения и кабелей.
- несущая способность фланца и рамы;
- доступ для подъема и демонтажа;
- гибкая разгрузка трубопроводов;
- базовая запись вибрации после пуска.
Автоматика и безопасные состояния
REMOTE I/O подходит для дискретной логики, RS-232/485 - для параметров и диагностики, а Profibus/EtherCAT - для интеграции в распределенную систему. Набор интерфейсов подтверждают по коду. Команда пуска не является признаком готовности: технологический клапан открывают по скорости, давлению и отсутствию аварий.
При потере питания контроллер управляет выбегом в пределах доступной энергии, а система должна закрыть нужные клапаны и выполнить предусмотренный напуск. Слишком быстрый несимметричный напуск создает аэродинамическую нагрузку. Алгоритм проверяют в приемочных испытаниях без опасного процесса.
Области применения
MTP рациональны в установках нанесения покрытий, ионной имплантации, PECVD/PVD, производстве дисплеев и фотоэлектрических структур, термовакуумных камерах и исследовательских комплексах с большой газовой нагрузкой. Магнитный подвес особенно полезен там, где важны чистота, низкая передача вибрации и длительные технологические циклы.
Для каждого применения оценивают процессные газы, частицы, коррозионность, пиковый поток и необходимость регенерации. Большая скорость не делает насос универсальным: агрессивный или загрязняющий процесс может потребовать специальной версии, ловушки, продувки или другой архитектуры.
- полупроводниковые и вакуумно-плазменные процессы;
- крупные камеры нанесения покрытий;
- солнечная энергетика и дисплейные технологии;
- научные и испытательные высоковакуумные стенды.
Алгоритм инженерного подбора
Источники и научно-техническая основа
- CBVAC. MTP Magnetic Levitation Molecular Pump - таблица Performance Indicators.
- CBVAC. Каталог исполнений MTP-2201, MTP-3201 и MTP-4301.
- ISO 21360-1. Vacuum technology - Standard methods for measuring vacuum-pump performance - General description.
- ISO 21360-4. Vacuum technology - Standard methods for measuring vacuum-pump performance - Turbomolecular vacuum pumps.
- NASA Technical Memorandum 2004-213177. An Overview of Magnetic Bearing Technology for Gas Turbine Engines.
- Savannah River National Laboratory SRNL-STI-2023-00454. Evaluation of a magnetic-bearing turbomolecular pump for multiple gases.
Библиография приведена для технической проверки и дальнейшего изучения. Активные внешние ссылки намеренно не размещены; ссылки внутри сайта ведут только на связанные материалы LeakLab.
