Аудит вакуумной установки превращает симптом в измеряемую причину. Медленная откачка, нестабильное давление или рост брака могут быть связаны с течью, газовыделением, ограничением проводимости, состоянием насоса, ошибкой датчика или алгоритмом управления. LEAKLAB проверяет эти версии по единой программе.
Четыре причины одного симптома
| Симптом | Возможная причина | Проверка |
|---|---|---|
| Установка долго выходит на режим | Течь, влажная камера, загрязнение, узкая линия или снижение быстроты насоса | Кривая откачки, изоляция объёмов, контроль герметичности и измерение в нескольких точках |
| Штатный датчик показывает нестабильно | Загрязнение, неверный диапазон, монтажное положение, кабель или дрейф | Сравнение с эталонным или контрольным датчиком в согласованных точках диапазона |
| Давление растёт после изоляции | Реальная течь, десорбция, виртуальная течь или переток через клапан | Временной профиль, ступенчатая изоляция узлов и гелиевый поиск |
| Насос исправен, а процесс слабый | Проводимость тракта, загрязнённый фильтр, неправильная арматура или режим клапанов | Сопоставление давления у камеры и насоса, конфигурации и фактического цикла |

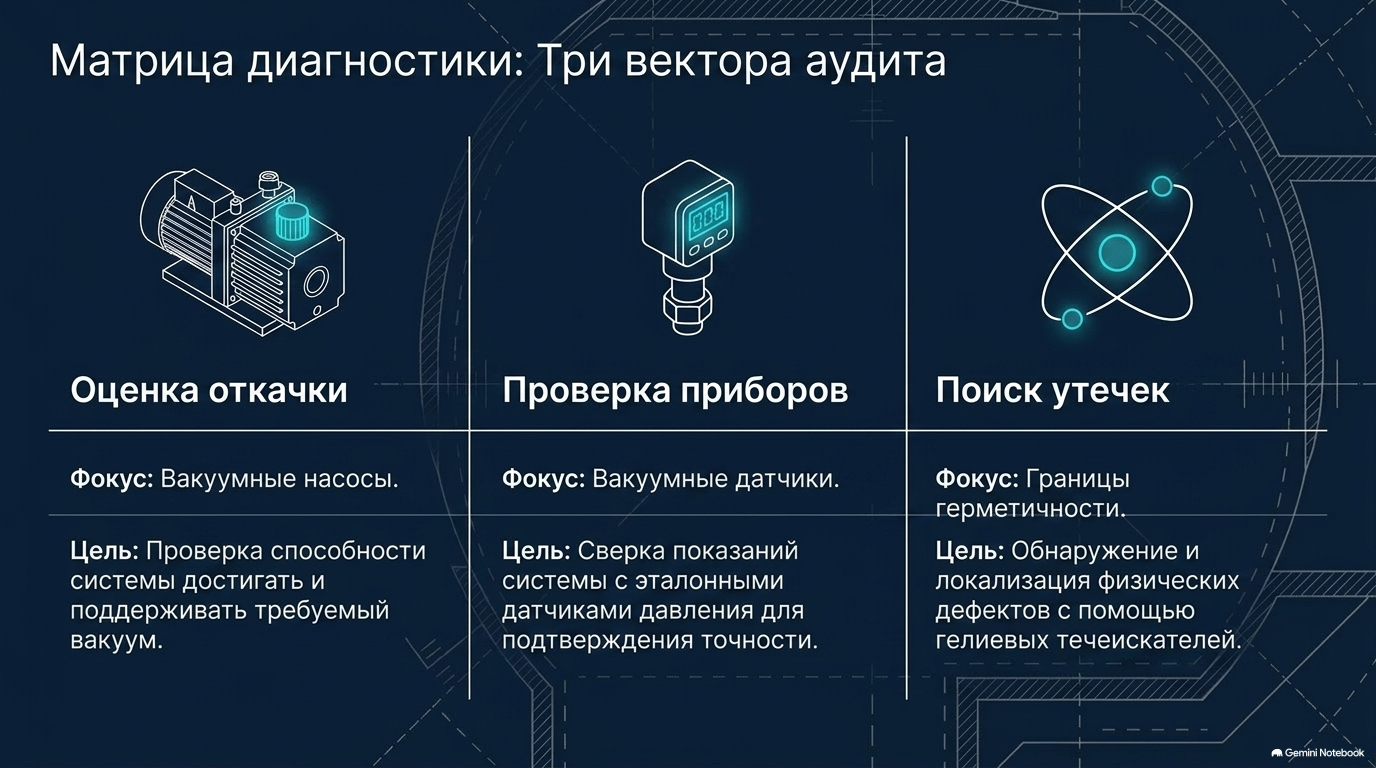

Что входит в инженерное обследование
Требования процесса
Целевое давление, время цикла, рабочая среда, температура, допустимые загрязнения и критерий качества.
Схема и монтаж
Диаметры и длины линий, переходы, ловушки, клапаны, мёртвые объёмы и доступные точки измерения.
Насосы
Состояние, режим, форвакуум, охлаждение, выхлоп, масло или сухая камера и соответствие задаче.
Датчики
Диапазоны, расположение, чистота, сравнение с внешними средствами и корректность пересчёта.
Герметичность
Проверка подозрительных соединений, клапанов, вводов и технологической камеры гелиевым методом.
Алгоритмы
Последовательность клапанов, уставки, межблокировки, аварии и воспроизводимость операторских действий.

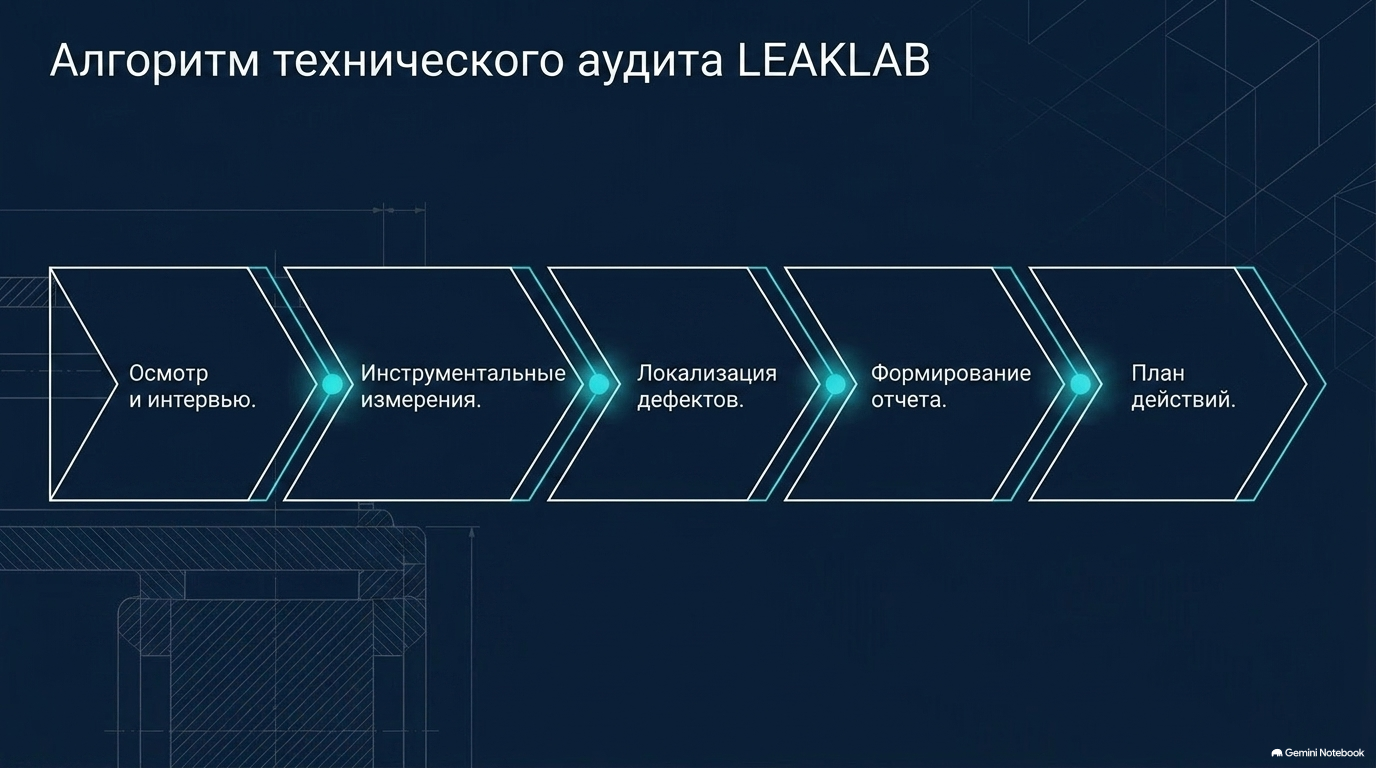

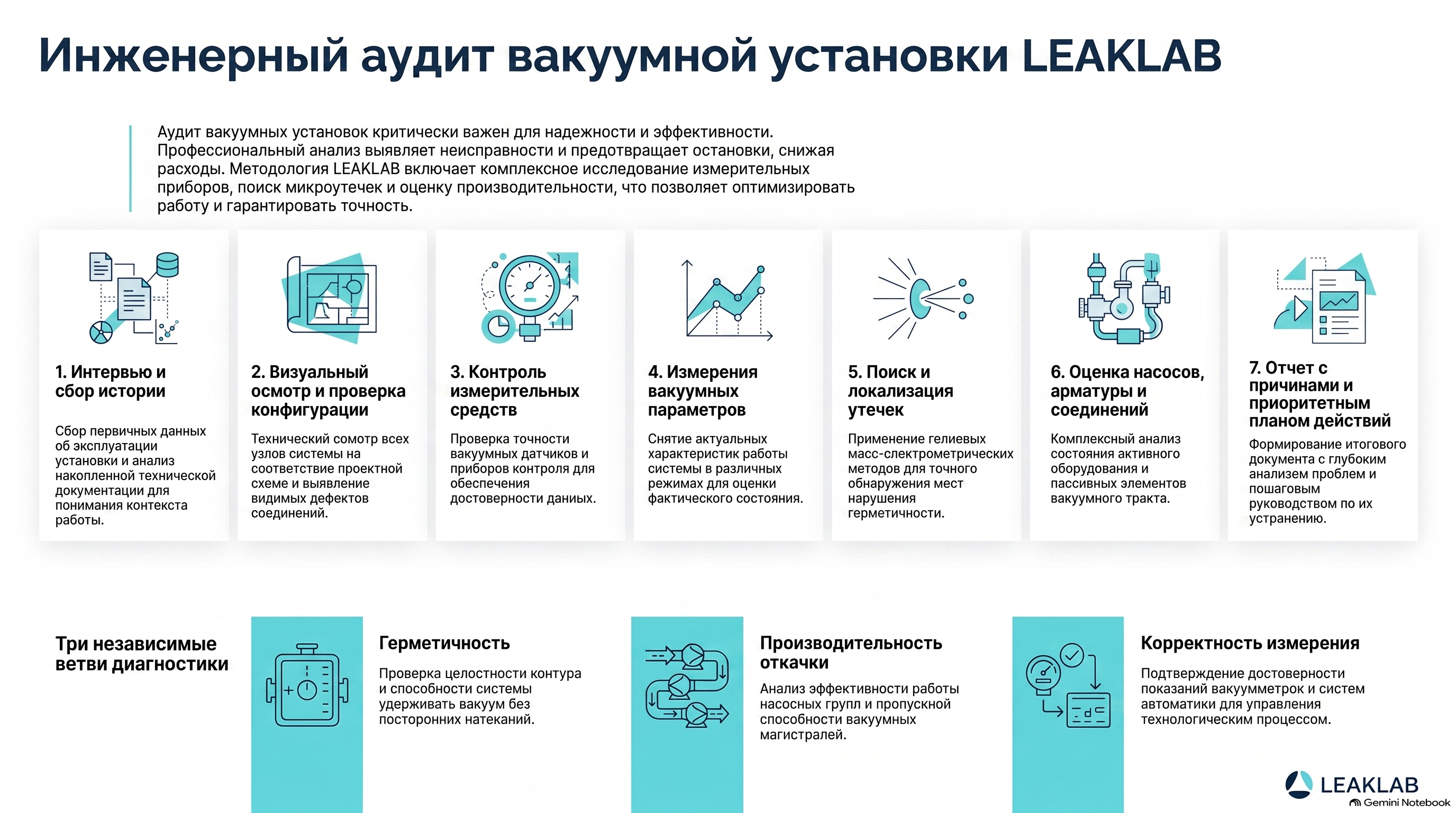

Рекомендуемая программа аудита
Точный состав работ согласуют по задаче, схеме и доступности оборудования. Последовательность ниже показывает расширенный инженерный маршрут: отдельные этапы могут не потребоваться для конкретной установки.
Как ранжировать рекомендации
В отчёте полезно разделить действия на три уровня: восстановить обязательную работоспособность и безопасность; вернуть расчётную производительность; затем улучшать удобство, автоматизацию и резервирование. Для каждой меры задают наблюдаемый критерий: уменьшение времени откачки, стабильность давления, подтверждённая герметичность или согласованность показаний датчиков.
Что подготовить к аудиту
- P&ID, электрические схемы, перечень насосов, датчиков, клапанов и паспортные данные;
- технологический цикл с уставками, временем стадий и критериями качества;
- журнал аварий, обслуживания, ремонтов и замен компонентов;
- графики давления или выгрузку из системы управления, если она доступна;
- описание изменений процесса, сырья, температуры или режима, после которых появился симптом;
- допуски по простою, безопасности и возможным контрольным переключениям.
Получить измеримый план улучшения
LEAKLAB обследует установку, проверит датчики и насосы, выполнит поиск утечек и сформирует приоритетную дорожную карту с критериями проверки результата.
Передать схему и описание симптома
