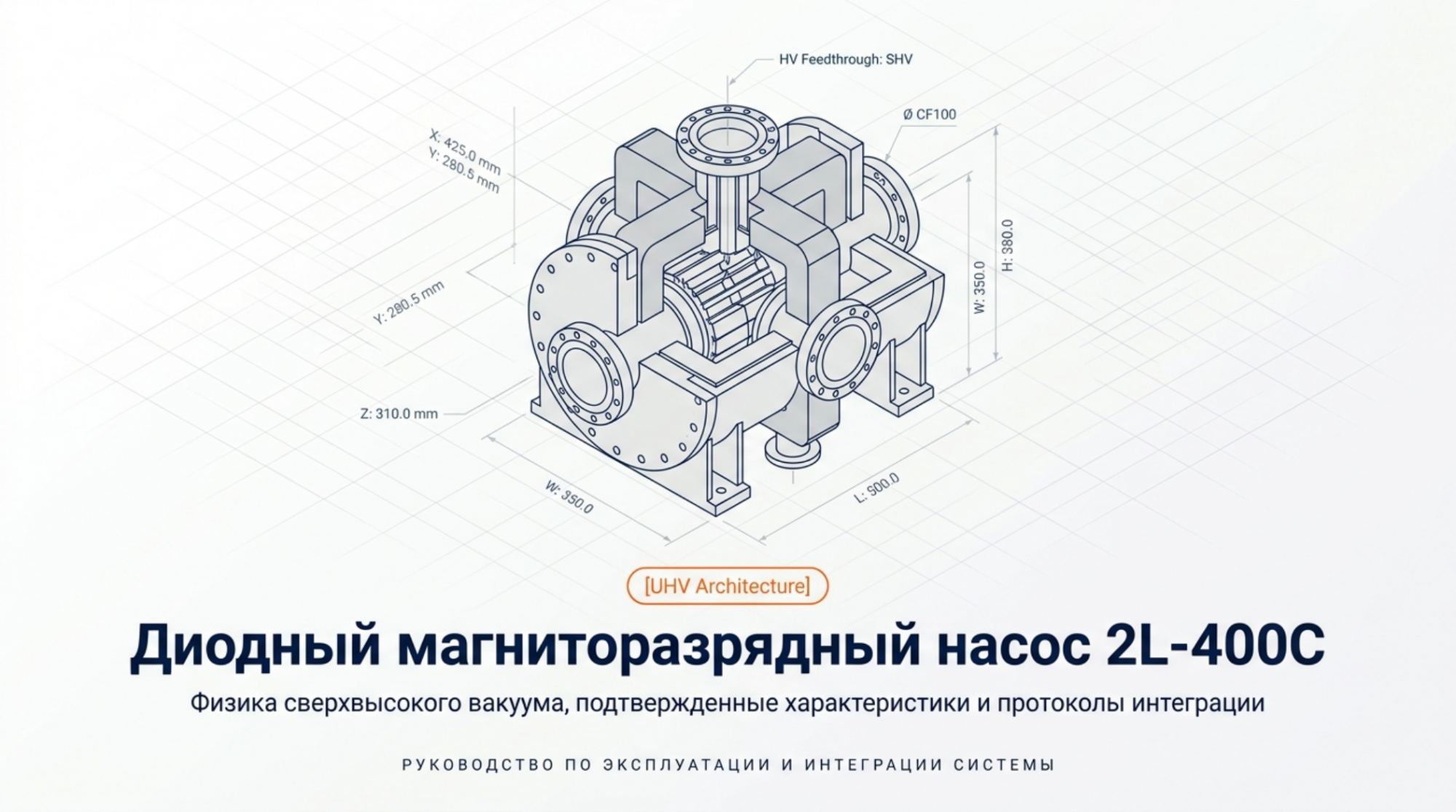

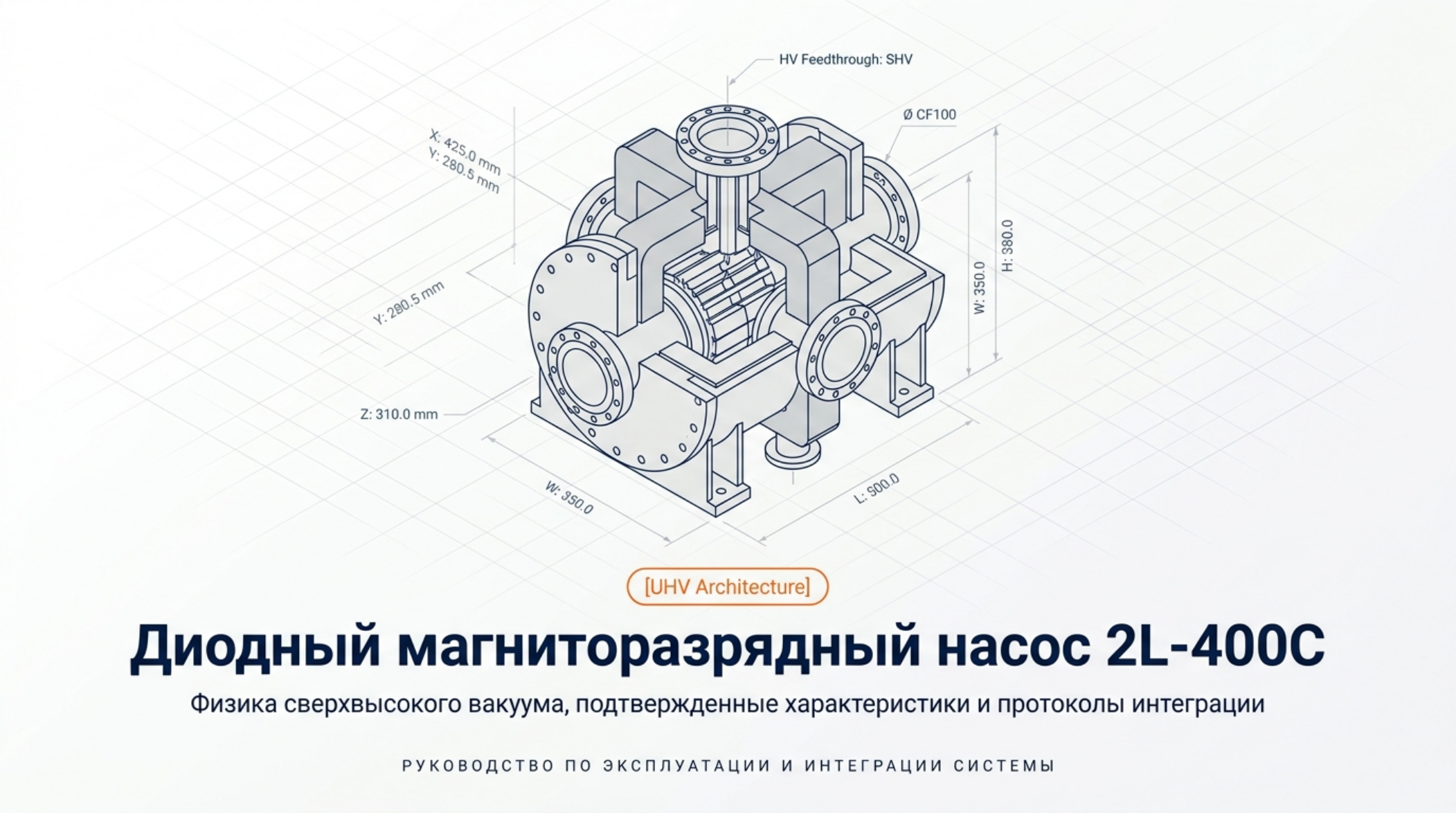

2L-400C не имеет вращающегося ротора: газ удаляется в четырех секциях за счет разряда Пеннинга, распыления катода, хемосорбции и имплантации. Такой насос поддерживает чистый сверхвысокий вакуум, но требует отдельной предварительной откачки и безопасной системы питания +5 кВ.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.

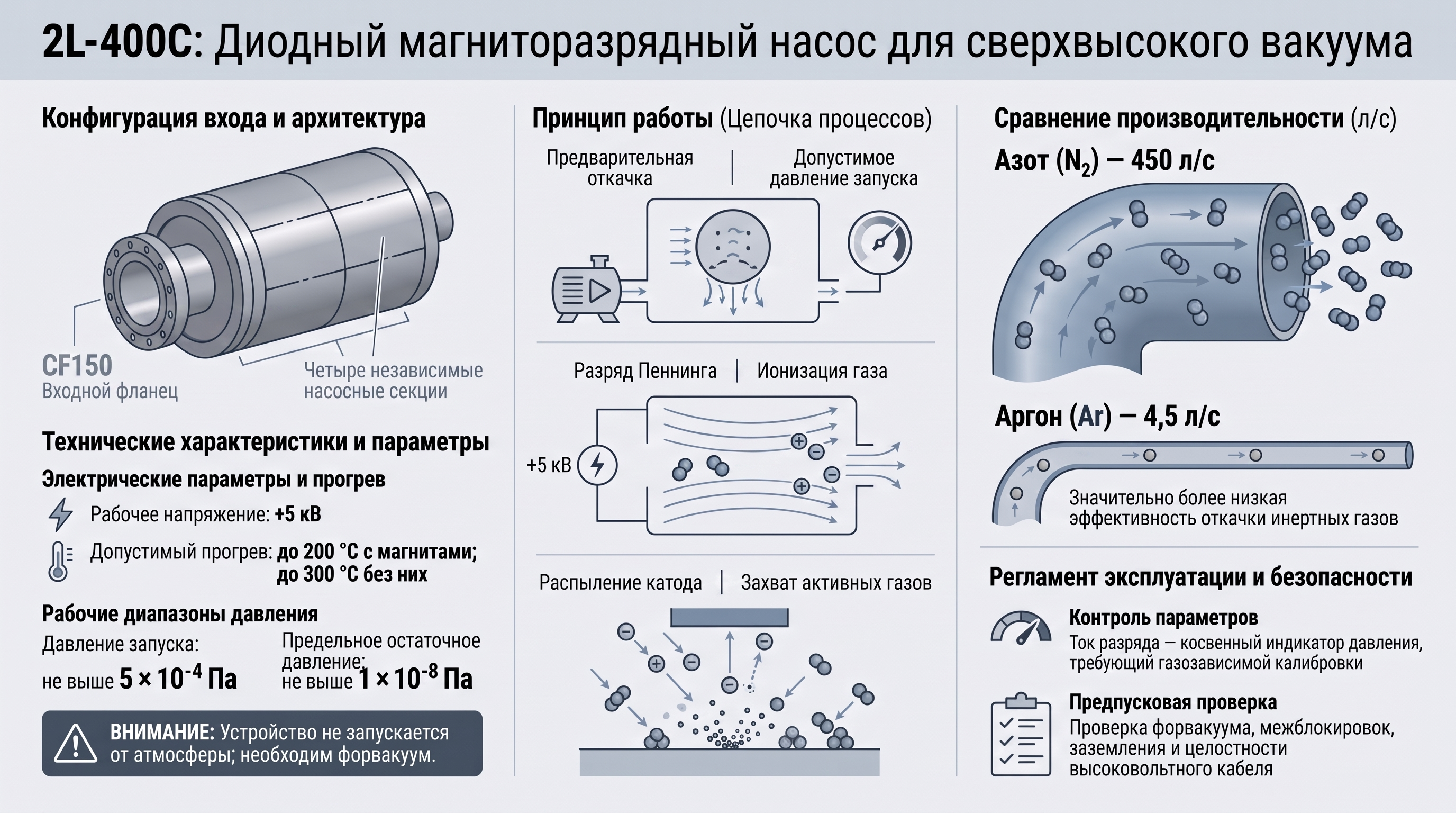

| Параметр | Подтвержденное значение или условие |
|---|---|
| Вход | CF150 |
| Быстрота N₂ | 450 л/с |
| Быстрота Ar | 4,5 л/с |
| Давление запуска | не выше 5×10⁻⁴ Па |
| Предельное давление | не выше 1×10⁻⁸ Па |
| Рабочее напряжение | +5 кВ |
| Секции | 4 |
| Прогрев | до 200 °C с магнитами; до 300 °C без магнитов |
Физический принцип

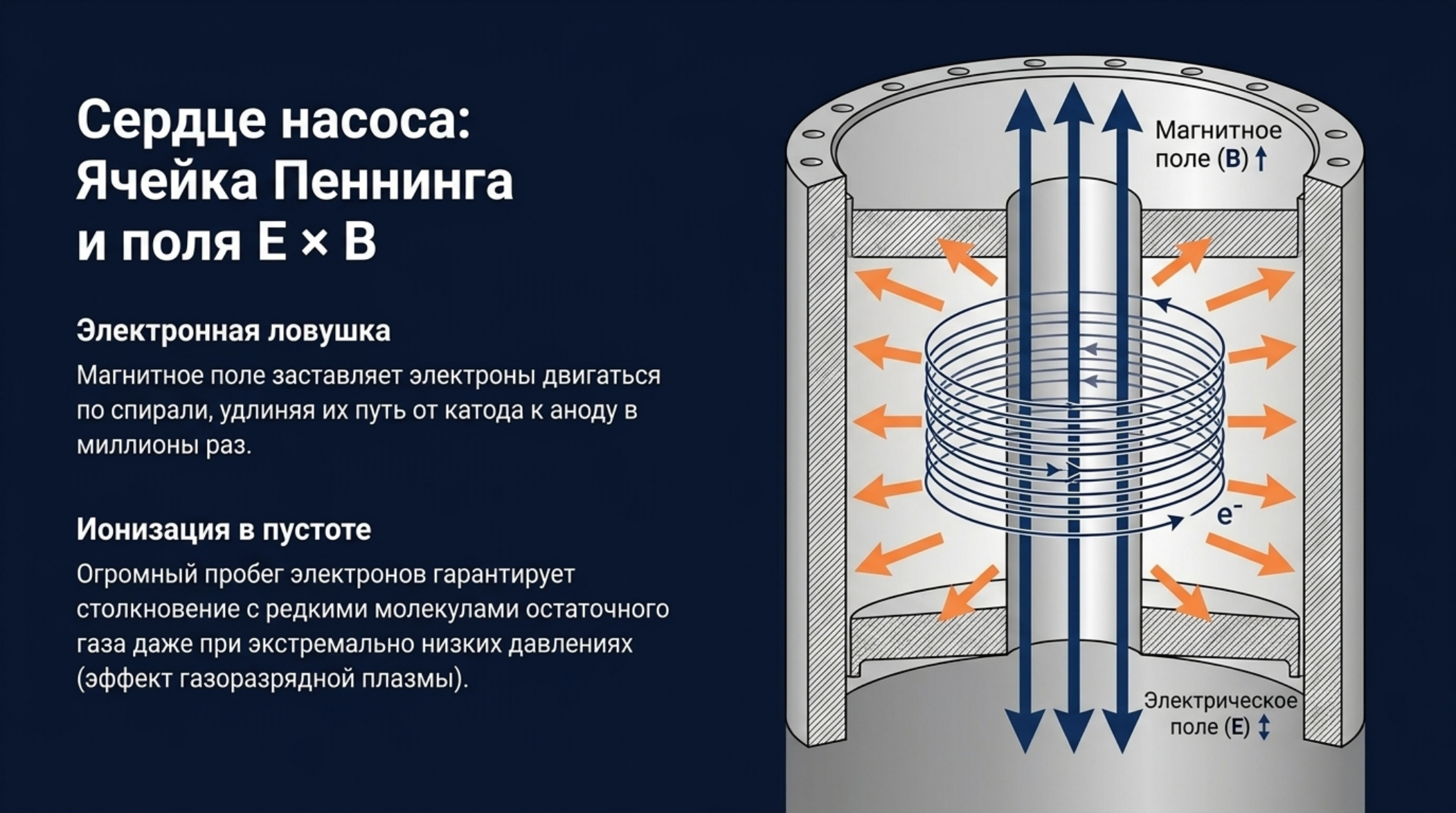

Магнитное поле искривляет электронные траектории в ячейке Пеннинга. Электрон многократно проходит через газ и повышает вероятность ионизации даже при очень низком давлении.

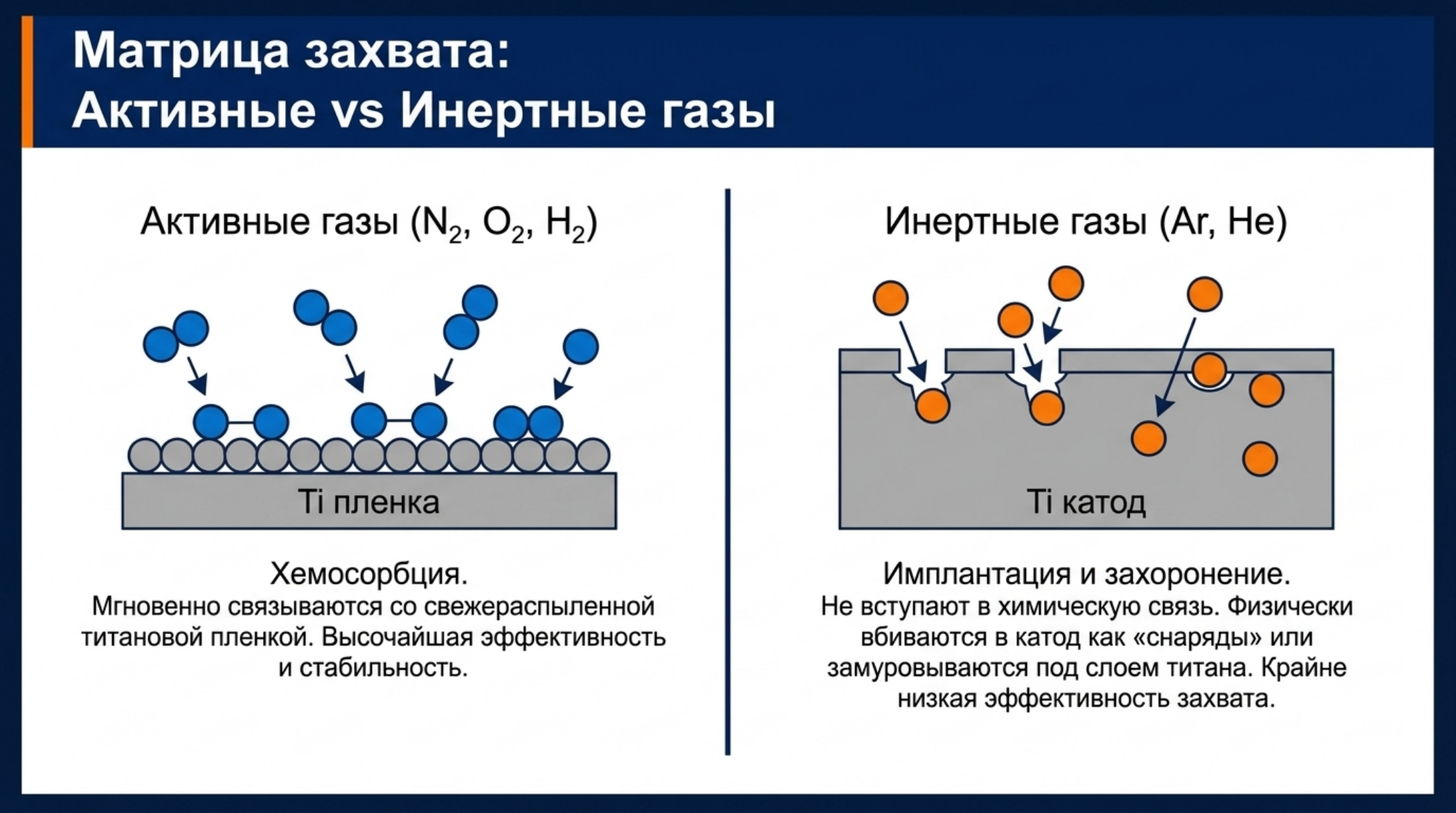

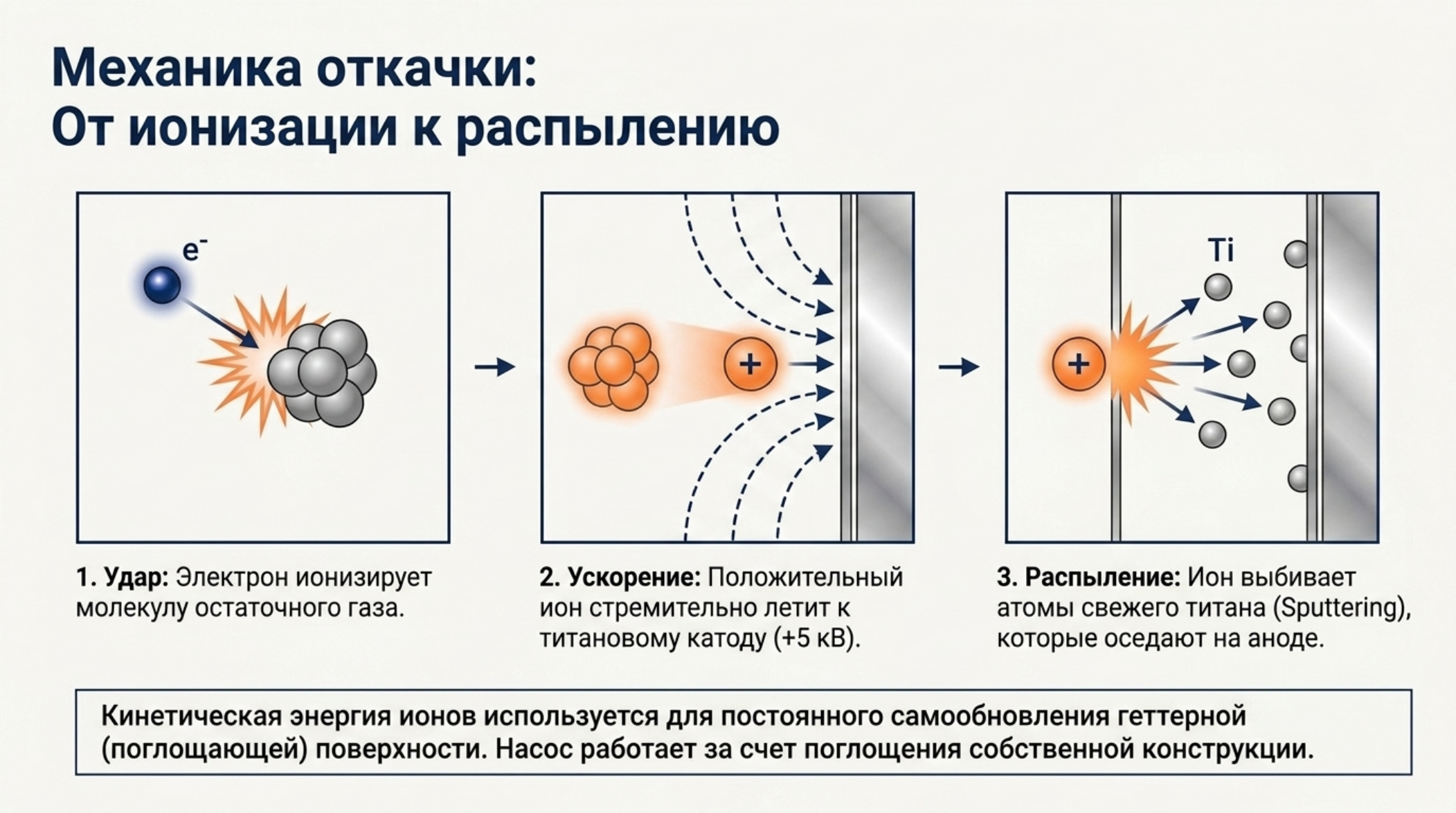

Положительные ионы ускоряются к катоду и распыляют его материал. Активные газы химически связываются на свежей поверхности, а часть частиц имплантируется или захоранивается в электродах.
Инертные газы не образуют устойчивых химических соединений с той же эффективностью. Возможны имплантация, перезахват и последующее высвобождение, поэтому режим аргона отличается от азота.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе
Насос не запускается от атмосферы. Отдельная система предварительной откачки должна довести камеру до давления не выше 5×10⁻⁴ Па, после чего автоматика разрешает высокое напряжение.
Ток разряда коррелирует с давлением, но коэффициент зависит от газа, истории ячеек и состояния катодов. Для измерительной функции нужна отдельная калибровка, а не универсальная шкала.
Прогрев уменьшает воду и десорбцию, но температура ограничивается магнитами, уплотнениями, кабелями и присоединенными компонентами. Конфигурацию прогрева проверяют до подачи мощности.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| Магниторазрядный | захват газа в электродных ячейках, без ротора | поддержание чистого UHV |
| Турбомолекулярный | динамический перенос молекул | быстрая откачка широкого состава при наличии форвакуума |
| Геттерный | сорбция на активном материале | высокая эффективность для определенных активных газов |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.
Практический алгоритм внедрения
- Проверить заземление, кабель 5 кВ, ограждения и межблокировки.
- Предварительно откачать систему ниже 5×10⁻⁴ Па.
- Подать высокое напряжение и контролировать ток разряда без универсального пересчета в давление.
- Провести согласованный прогрев и следить за газовой нагрузкой.
- Оценивать состояние по тренду тока, давлению независимого датчика и поведению после выдержки.
На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.
Иллюстрированный технический разбор
Научный и патентный ландшафт
Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US6004104A | электродная структура ионного насоса |
| US8439649B2 | повышение эффективности ячеек |
| CN208753262U | конструктивная схема ионного насоса |
| CN211125571U | сборка магниторазрядного насоса |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- CERN Accelerator School. Sputter-ion pumps.
- CERN. Vacuum Technology for Ion Sources.
- Руководство семейства диодных насосов 2L/3L.
- CN101902126A. Magnetically enhanced ion pump.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.
Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
