Контроль герметичности изделий

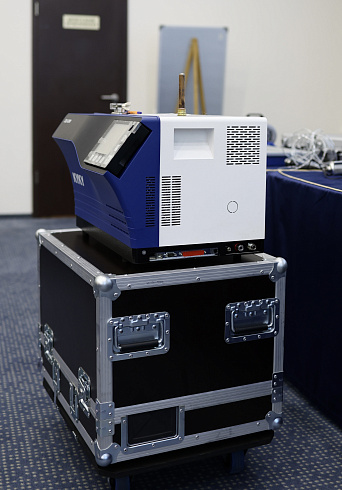

ZQJ‑3200
Новые приборы. Вакуумный и щуповый методы контроля герметичности. Исполнение, принадлежности и документы на конкретный экземпляр согласуем в спецификации.
Комплектность конкретного экземпляра фиксируем в техническом предложении.
Характеристики и исполнение
| Изделие / исполнение | ZQJ‑3200 |
|---|---|
| Размещение запаса | Склад лаборатории, Санкт-Петербург |
| Количество на дату перечня | 2 шт. |
| Дата сведений о наличии | 29.09.2026 |
| Подтверждённые сведения об исполнении | Новые приборы. Вакуумный и щуповый методы контроля герметичности. Исполнение, принадлежности и документы на конкретный экземпляр согласуем в спецификации. |
Параметры, не указанные в таблице, уточняем по паспорту и чертежу выбранного исполнения. Характеристики аналогичных изделий не являются характеристиками этого компонента. Свободный остаток и дату отгрузки подтверждаем перед заказом.
Дополнительные технические данные модели или серии
Таблицы из действующего описания модели. При наличии нескольких исполнений параметры выбирают по обозначению соответствующей колонки.
| Наименование характеристики | Значение |
| Диапазон измерений потока в «Вакуум. метод — Нормальный», Па·м³/с | 1·10⁻¹² … 1·10⁻¹ |
| Диапазон измерений потока в «Вакуум. метод — Массивная течь», Па·м³/с | 1·10⁻⁹ … 1·10⁻¹ |
| Относительная погрешность в «Нормальном» режиме, % | ± (0,15 + Q нпи /Q изм )·100 |
| Относительная погрешность в режиме «Массивная течь», % | ± 50 |
| (Q нпи — нижний предел измерений; Q изм — измеренный поток.) |
| Параметр | Значение |
| Диапазон показаний в режиме «Метод щупа», Па·м³/с | 5·10⁻⁹ … 1·10⁻² |
| Габариты прибора (Д×Ш×В), мм, не более | 545 × 430 × 380 |
| Питание, переменное напряжение, В | 220 ± 22 |
| Частота сети, Гц | 50 ± 1 |
| Рабочий температурный диапазон, °C | +10 … +35 |
| Относительная влажность, % (без конденсации), не более | 80 |
| Атмосферное давление, кПа | 84 … 106,7 |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет | 12 |
Назначение и принцип работы
Течеискатель применяют для обнаружения и измерения утечек в выбранной схеме испытаний. Метод определяется конструкцией прибора: масс-спектрометрический гелиевый, манометрический и вакуумметрический методы не являются взаимозаменяемыми.
Как подобрать исполнение
Согласуйте метод, объём изделия, испытательное давление и допустимый поток течи. Для гелиевого контроля уточните вакуумный или щуповый режим и состав принадлежностей. Чувствительность, время отклика и условия калибровки проверяют по документации выбранной модели.
Монтаж и обслуживание
Перед испытанием выполните предусмотренную руководством проверку работоспособности и калибровку. Используйте подходящую контрольную течь и учитывайте фон. Результаты испытаний оформляют с указанием схемы, условий и используемого оборудования.
Проверка перед вводом в работу
Сопоставьте поставленное исполнение с согласованной спецификацией. Проверьте обозначение, присоединения и комплектность. Для вакуумного узла после сборки выполняют контроль герметичности в рабочей схеме; для измерительного прибора — проверку работоспособности и предусмотренную документацией метрологическую процедуру. Условия проверки и результат фиксируют в документах предприятия.
Описание модели, документы и материалы →
Связанные исполнения
Подготовка технического предложения
Укажите количество, рабочую среду, условия процесса и обозначение ответного узла. Для замены приложите фотографию шильдика и присоединения. Ликлаб согласует исполнение и комплектность, подберёт совместимые компоненты и определит необходимые проверки перед вводом в эксплуатацию.
Запросить техническое предложение
