Откачной пост KYKY FJ-700F / FJ-700FG
Турбомолекулярные откачные посты
Подобрать оборудование
Назначение и конструкция
Готовые откачные посты объединяют высоковакуумный насос, форвакуумную ступень и управление. Применяются в лабораторных и технологических вакуумных системах. Варианты с суффиксом G отличаются форвакуумной комплектацией; насосы, питание, габариты и массу нужно выбирать по соответствующей строке.
Технические характеристики
Данные каталога KYKY, редакция декабря 2025 года. N₂ — азот, He — гелий, H₂ — водород, Ar — аргон. sccm — стандартные см³/мин; условия нормирования уточняются по документации производителя.
| Входной фланец | KF25 KF40 |
|---|---|
| Выходной фланец | KF25 |
| Быстрота откачки (л/с) | N₂: 700 / He: 580 / H₂: 260 / Ar: 680 |
| Степень сжатия | N₂: 10⁹ / He: 10⁵ / H₂: 6×10⁶ / Ar: 10⁹ |
| Остаточное давление при заводской проверке (Па) | 5×10⁻⁵ |
| Рекомендуемое давление запуска (Па) | <10 |
| Форвакуумный насос | RV-6 для FJ-700; FJ-700F VPSL36 для FJ-700G; FJ-700FG водяное охлаждение воздушное охлаждение |
| Охлаждение | Воздушное |
| Расход охлаждающей воды (л/мин) | >1 |
| Температура охлаждающей воды (°C) | ≤25 |
| Электропитание | 380V±20V/50 Гц |
| Температура окружающей среды (°C) | 5…40 °C при водяном охлаждении; 5…32 °C при воздушном охлаждении |
| Относительная влажность | ≤80% |
| Монтаж | Вертикальный |
| Максимальная мощность (Вт) | ≤1600 |
| Совместимый контроллер | TCDP-II |
| Габариты Д × Ш × В (мм) | 550×690×912(LF); 550×690×922(CF)for FJ-700F 650×690×912(LF); 650×690×922(CF)for FJ-700FG |
| Масса (кг) | 139 для FJ-700F 153 для FJ-700FG |
Подбор и внедрение в Ликлаб
| Задача | Согласуем рабочее давление, объём камеры, газовую нагрузку и состав среды. |
|---|---|
| Вакуумная обвязка | Проверяем фланцы, проводимость линии, форвакуумный насос, клапаны и защиту от частиц. |
| Управление | Выбираем совместимый контроллер, кабель, интерфейсы и блокировки; параметры — по руководству исполнения. |
| Пусконаладка | Проверяем герметичность соединений, охлаждение, питание, разгон и выход на режим. |
| Обслуживание | Регламент по руководству производителя: состояние подшипников и смазки, охлаждение, чистота и сообщения контроллера. |
Комплект поставки закрепляется в спецификации: наличие контроллера, форвакуумного насоса, клапанов и соединительных деталей не предполагается автоматически. Работа с агрессивными и конденсирующимися газами требует согласования защитного исполнения.
Фотографии, чертежи и рабочие кривые

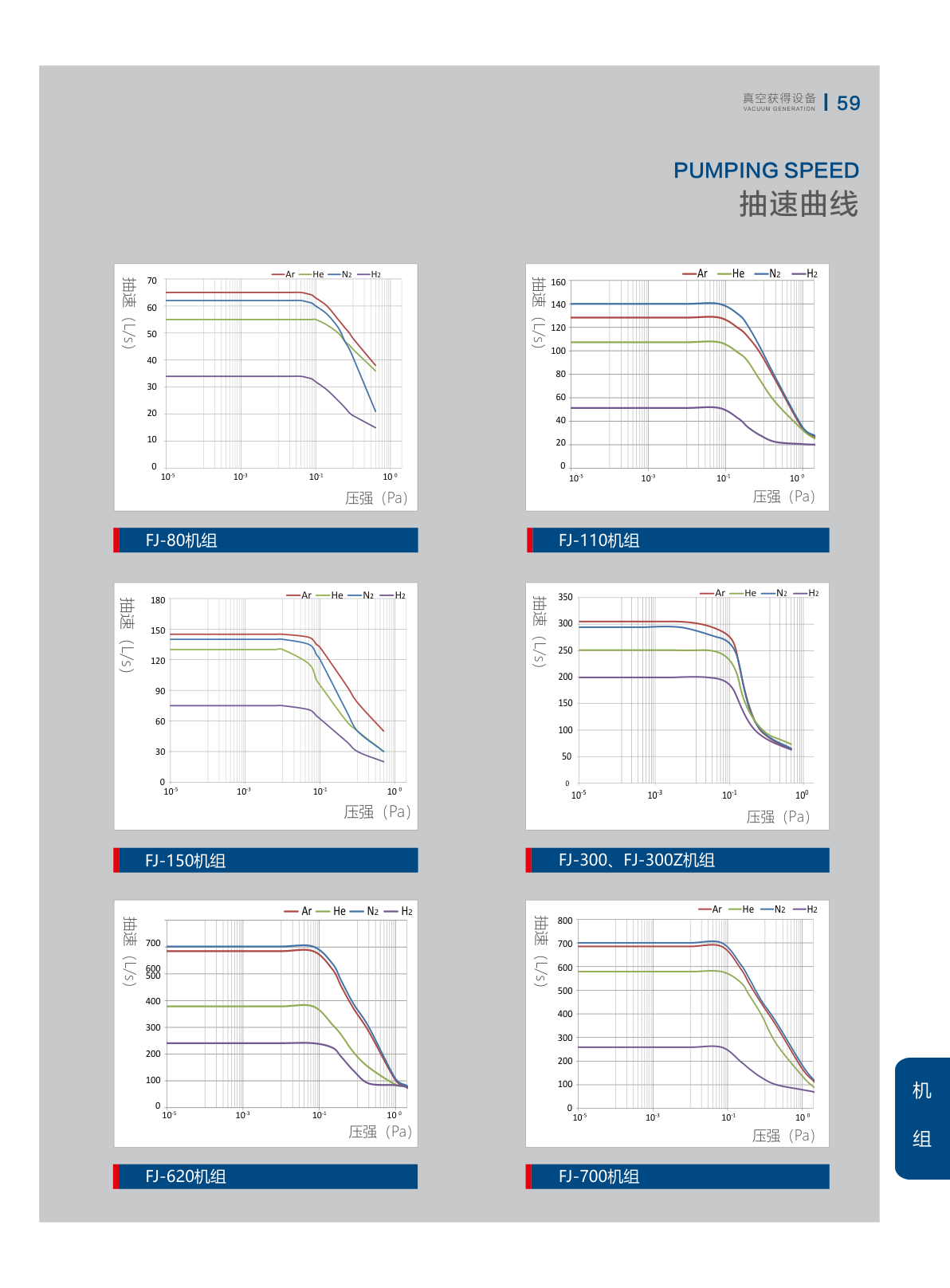

Кривые откачки постов: давление в Па, быстрота откачки в л/с
Обозначения: In — вход, Out — выход, Controller — контроллер, Water — охлаждающая вода. Размеры — мм. На листе показаны несколько исполнений; используйте чертёж с нужным обозначением модели.
Источник: KYKY, «Vacuum Generation», декабрь 2025; печатные страницы 62–63. Значения из разных исполнений не следует объединять в одну спецификацию.
