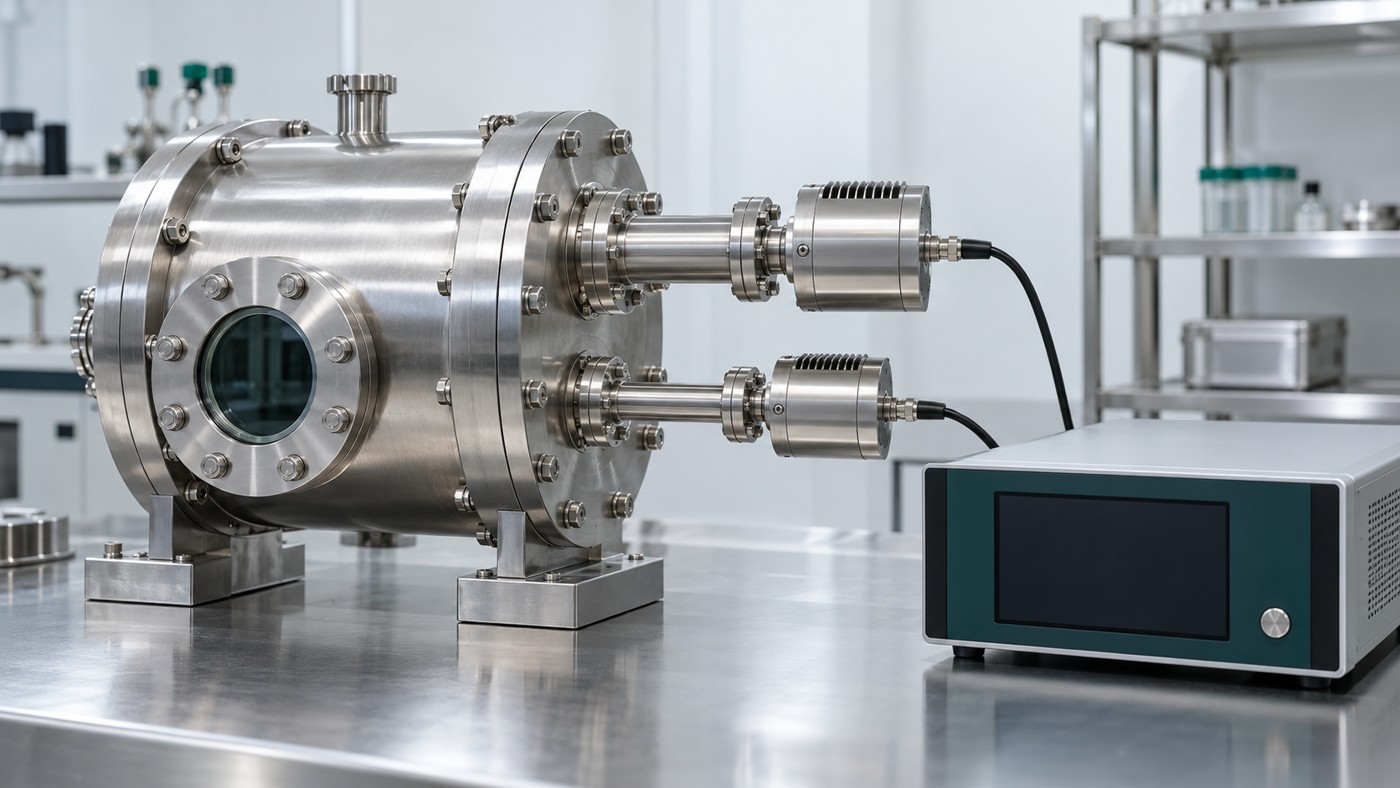

Обложка: концептуальная визуализация оборудования. Устройство патентного решения раскрыто в схеме и описании ниже.
Нагретый вакуумный датчик может показывать давление, отличающееся от давления в камере. Китайская публикация заявки Azbil описывает определение давления по двум измерительным состояниям с учётом температуры и геометрии соединительных трубок.
Ошибка возникает в газе, а не только в электронике
Нагрев измерительной головки помогает предотвращать осаждение технологических веществ. При этом температура головки может отличаться от температуры вакуумной камеры. Если пространства соединены тонкой трубкой и газ достаточно разрежен, температурный градиент способен вызывать термотранспирацию — перераспределение газа, сопровождаемое разностью давлений.
Это не обычный температурный дрейф нуля электронного преобразователя. Даже идеально откалиброванный датчик может корректно измерять давление в своём корпусе, которое не совпадает с искомым давлением камеры. Поправка должна учитывать физику соединения, а не только температуру электроники. В молекулярном пределе связь давления и температуры принципиально отличается от случая плотного газа.
Две головки и два независимых соотношения

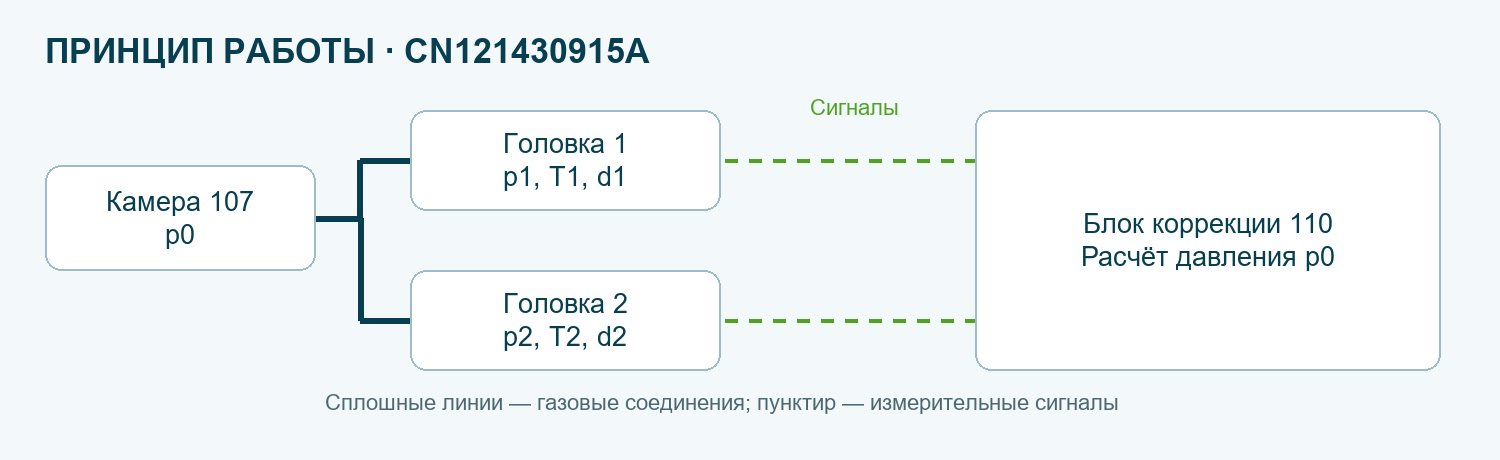

В первом варианте камера 107 связана с двумя корпусами 102 и 104 через трубки 108 и 109. В корпусах расположены вакуумные датчики 101 и 103, а температурные датчики 105 и 106 измеряют их температуры T₁ и T₂. Нагреватели 112 и 113 позволяют задавать режимы головок. В описании мембранные вакуумметры приведены как возможное исполнение датчиков.
Блок коррекции 110 получает давления p₁ и p₂, температуры и параметры трубок. Для каждого канала используется отношение между давлением головки и давлением камеры p₀. Из двух отношений вычисляется p₀; в раскрытых вариантах можно также определить температуру камеры. Коэффициенты модели зависят от вида газа — универсальной поправки, одинаковой для любых сред, документ не обещает.
Два канала должны давать различающиеся условия для расчёта. Это достигается разными температурами, разными диаметрами трубок или сочетанием обоих факторов. В одном из вариантов температуры могут совпадать, если диаметры различаются. Поэтому упрощённая фраза «обязательно два датчика при разных температурах» не охватывает все раскрытые исполнения.
Вариант с одной головкой
Второе исполнение использует один вакуумный датчик и одну трубку. Измерения выполняют при двух температурах головки, например последовательно во времени. Блок коррекции снова получает два соотношения, но теперь они относятся к двум состояниям одного измерительного канала.
У этого решения иной практический компромисс: меньше измерительных головок, но требуется переключение температуры и установление теплового режима. При быстром изменении процесса давление камеры между измерениями может измениться. Поэтому область применимости последовательного способа необходимо оценивать по динамике конкретного процесса, а не считать его безусловно эквивалентным двум одновременно работающим головкам.
Как проверить пользу коррекции
Валидация требует стабильной камеры, независимого средства сравнения и серии режимов с изменением температур головок. Проверяют не только совпадение показаний двух датчиков, но и согласованность вычисленного давления с эталонным измерением. Геометрия трубок, газ и тепловые условия должны соответствовать используемой модели.
Поправка не устраняет течи, загрязнение мембраны или ошибку масштаба датчика. Реальные характеристики — остаточная погрешность, время установления, диапазон давления — устанавливают экспериментально. Публикация CN121430915A является китайской заявкой; заявитель Azbil Corporation — японская компания. Юрисдикция публикации и происхождение разработчика здесь различаются.
Технические решения
| Узел или параметр | Что раскрыто в документе | Инженерное значение |
|---|---|---|
| Два измерительных канала | p₁, T₁, d₁ и p₂, T₂, d₂ | Два соотношения для определения p₀ |
| Разные диаметры трубок | Один из раскрытых способов различить каналы | Возможен режим при одинаковых температурах |
| Одна головка, два состояния | Измерение при разных температурах | Нужна оценка тепловой и процессной динамики |
| Газозависимые коэффициенты | Параметры математической модели | Поправка требует знания среды |
| Нагрев корпусов | Управление температурой головок | Не заменяет калибровку и проверку герметичности |
Вакуумные системы в LeakLab. Лаборатория контроля герметичности LeakLab помогает с подбором вакуумного оборудования, проверкой герметичности и согласованием испытательного стенда под рабочий объём, газовую среду и требуемый режим. Для обсуждения задачи укажите диапазон давления, время откачки и условия эксплуатации.
Патентный документ: CN121430915A «Vacuum gauge», публикация 30.01.2026.
