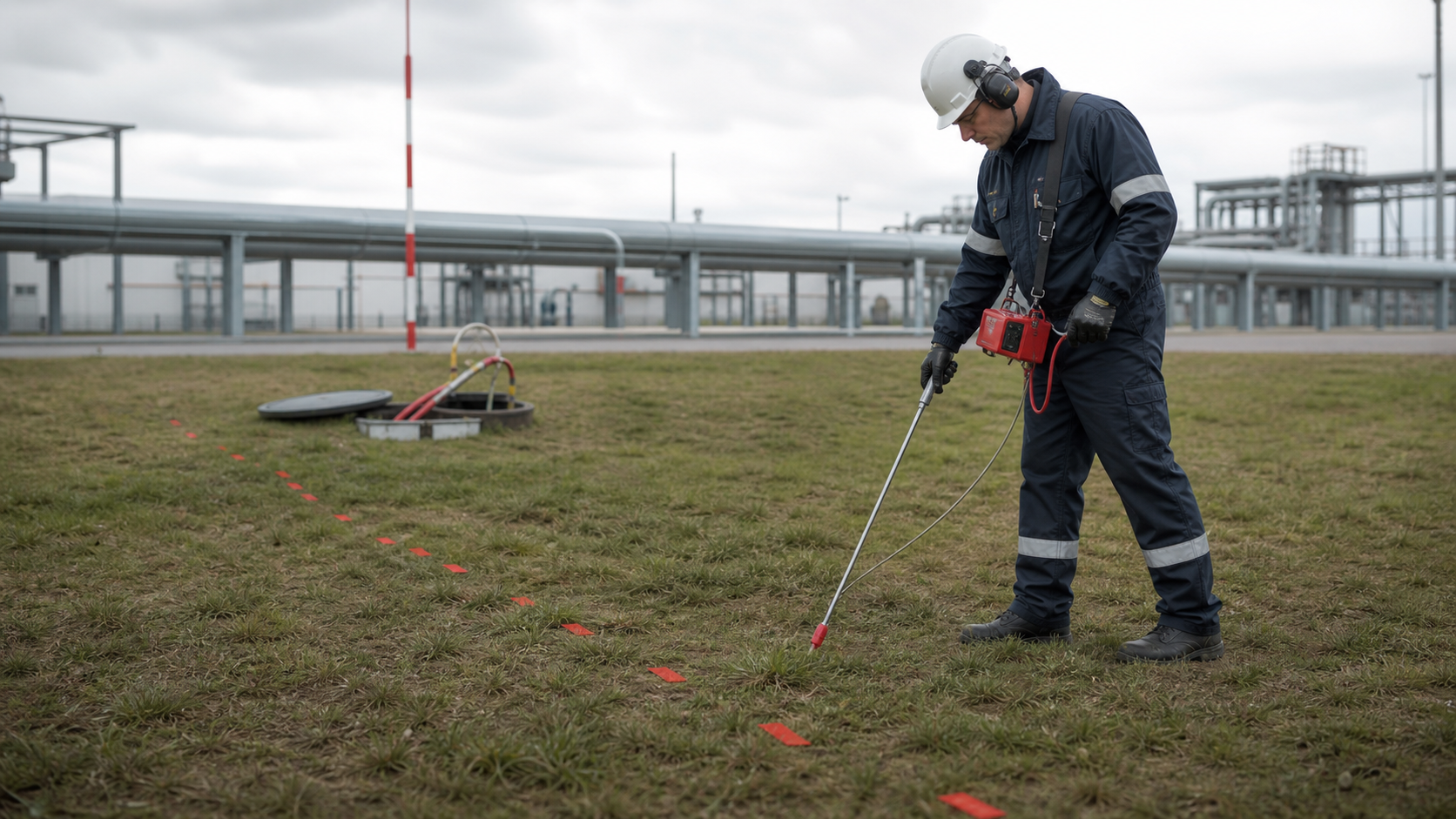

Поиск утечки под землёй — это задача локализации, а не угадывания точки раскопки. LEAKLAB вводит в изолированный участок согласованный трассирующий газ, отслеживает его выход над трассой и последовательно сужает зону до подтверждаемого участка.
Как сигнал проходит путь от дефекта до прибора
Индикаторный газ выходит через сквозной дефект, распространяется в окружающем грунте и достигает поверхности по пути наименьшего сопротивления. Этот путь может быть смещён относительно места повреждения: на него влияют уплотнение грунта, влажность, промерзание, покрытия, кабельные каналы и пустоты. Поэтому первый максимум — это зона дальнейшего уточнения, а не готовая координата ремонта.
Схема трассы
До работ сверяют исполнительную документацию, вводы, колодцы, ответвления и фактическое положение коммуникаций.
Изоляция участка
Границы участка и положение арматуры должны исключать неконтролируемое распределение газа по соседним ветвям.
Стабилизация
После подачи требуется время, чтобы трассер достиг дефекта и сформировал измеряемое поле над поверхностью.
Погодные условия
Ветер и осадки изменяют распределение концентрации у поверхности; наблюдения привязывают ко времени и условиям.
Фоновый уровень
Прибор проверяют до начала маршрута и периодически на чистом участке, чтобы отличать локальный максимум от дрейфа.
Безопасность
Порядок подачи газа и допустимое давление согласуют с владельцем трубопровода и эксплуатационной документацией.

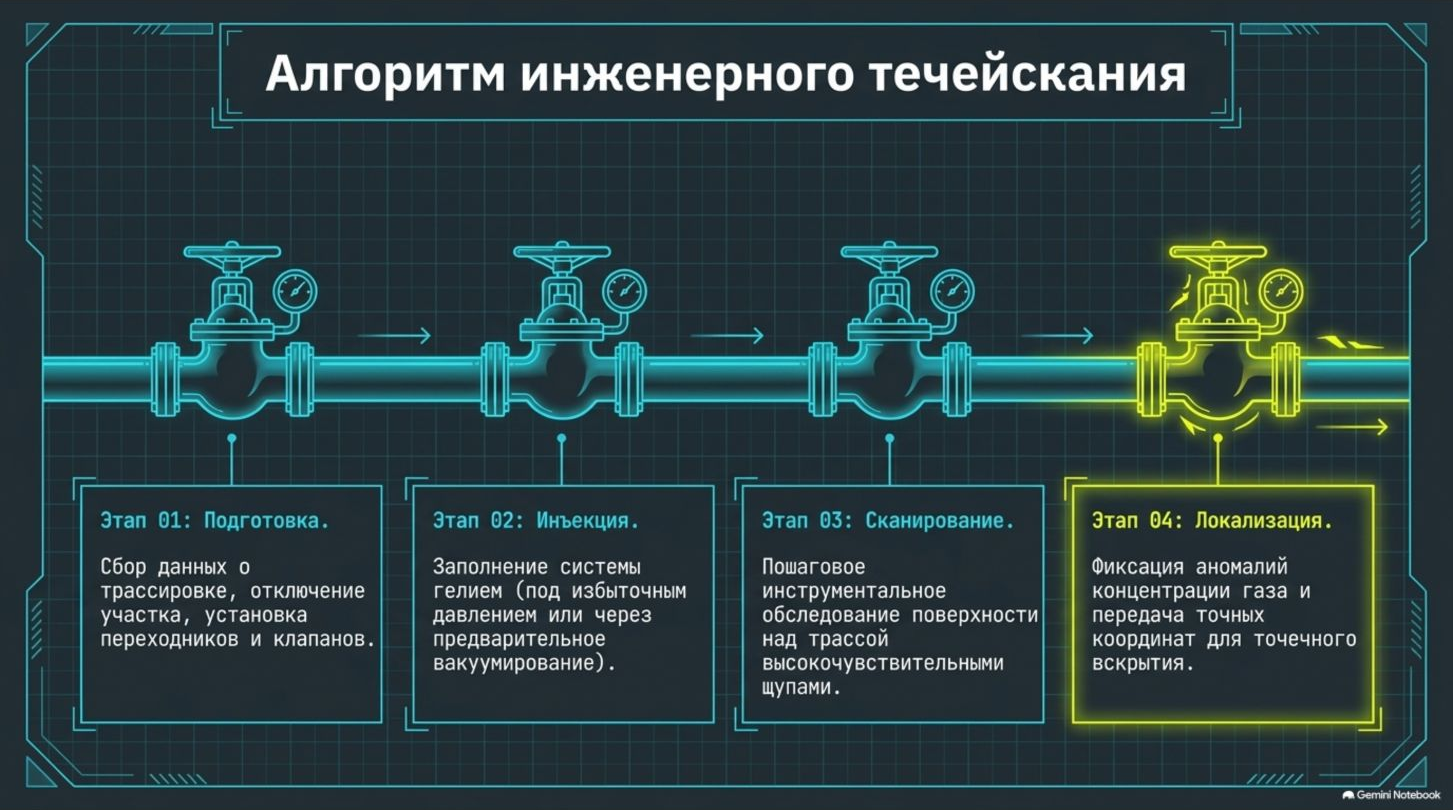

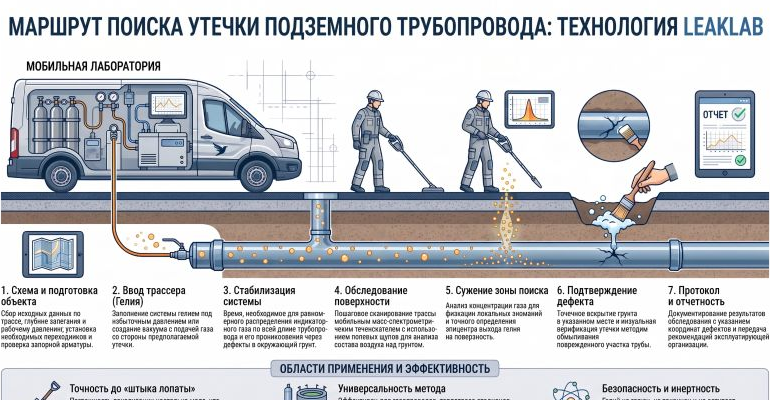

Маршрут от схемы до локальной зоны
Что может дать ложную локализацию
| Наблюдение | Возможное объяснение | Как проверить |
|---|---|---|
| Широкое поле без выраженного максимума | Распространение по пористому слою или длительная подача | Снизить шаг сетки, сопоставить с рельефом и повторить после паузы |
| Максимум смещается по ветру | Перенос газа у поверхности | Повторить с другой стороны и зафиксировать метеоусловия |
| Сигнал появляется у колодца | Колодец служит каналом выхода из соседней зоны | Обследовать трассу вокруг и проверить связанные коммуникации |
| Сигнал не растёт после подачи | Нет сквозного дефекта, недостаточна выдержка или участок изолирован неверно | Проверить схему, прибор, режим подачи и контрольную точку |
Что передать до выезда
- исполнительную схему с координатами арматуры, ответвлений, колодцев и переходов;
- материал, диаметр, длину, рабочую среду и допустимые давления участка;
- описание падения давления, частоты подпитки или другого признака утечки;
- данные о грунте, покрытиях, соседних коммуникациях и доступе к трассе;
- требования по наряду, газоопасным работам, перекрытию и восстановлению режима.
