Сигнал на поверхности интерпретируют вместе со строением грунта. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: Поиск утечек подземных трубопроводов трассерным газом. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.
1. Область применения и границы документа

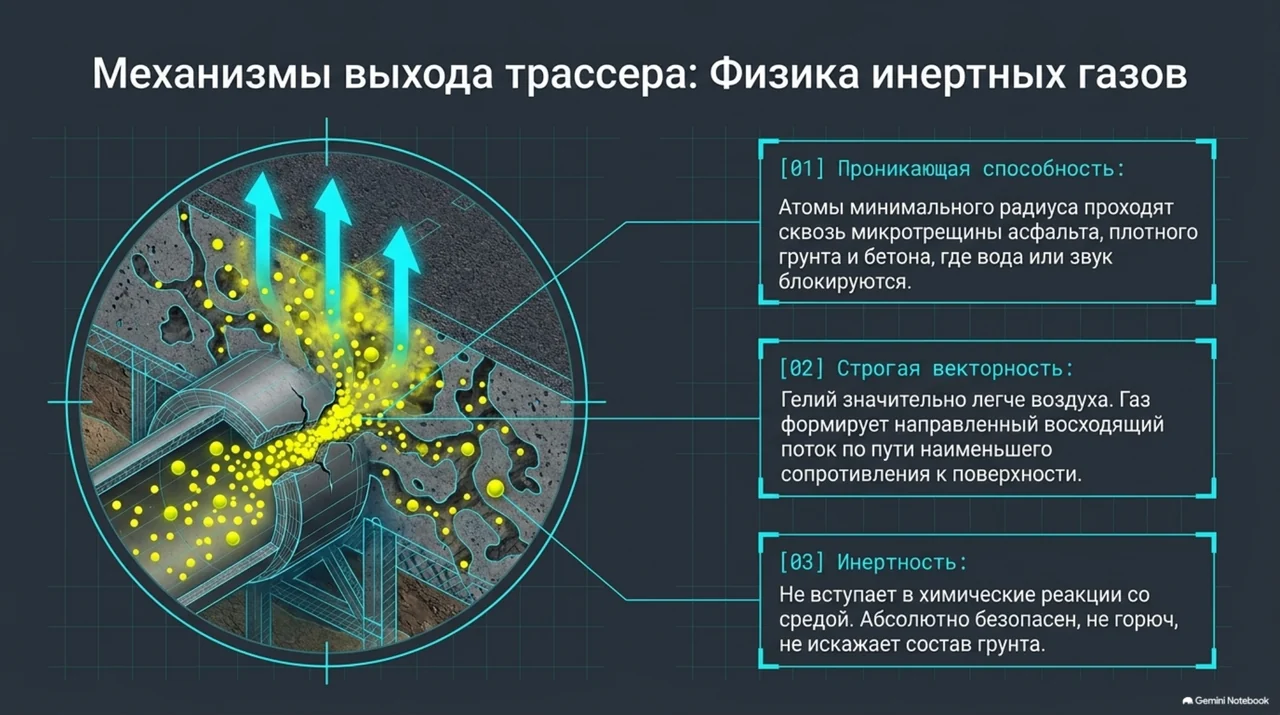

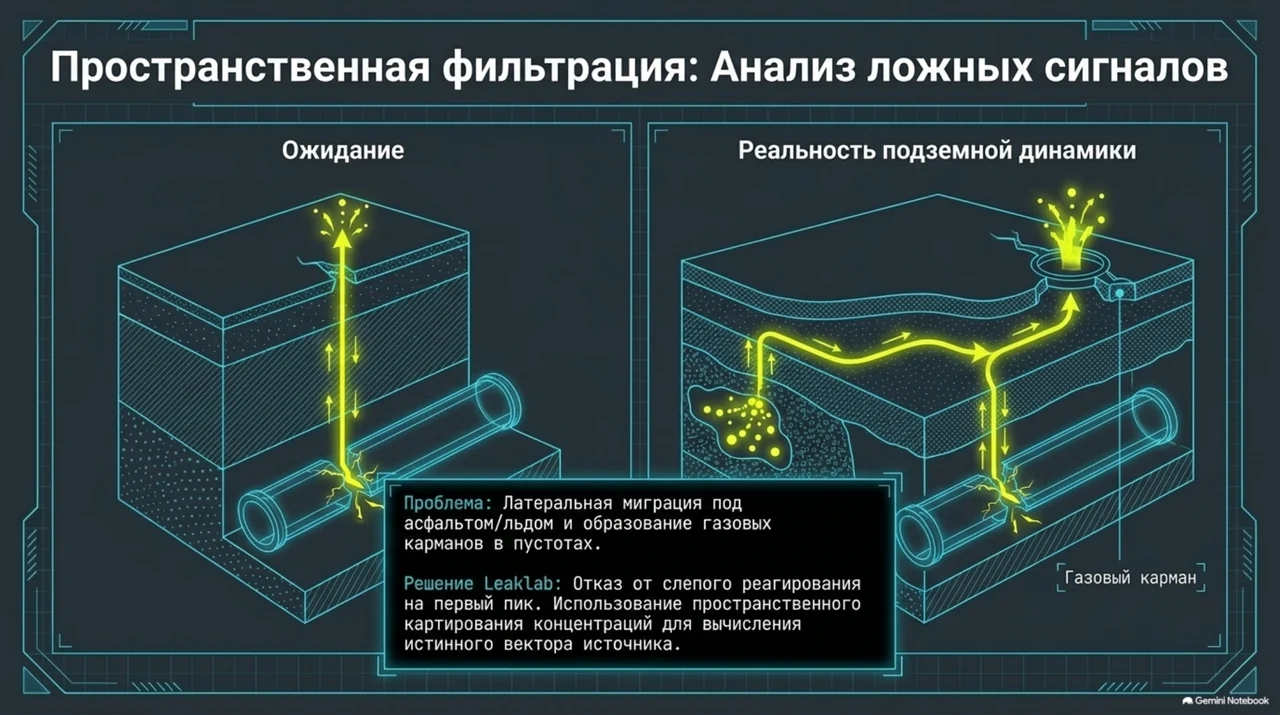

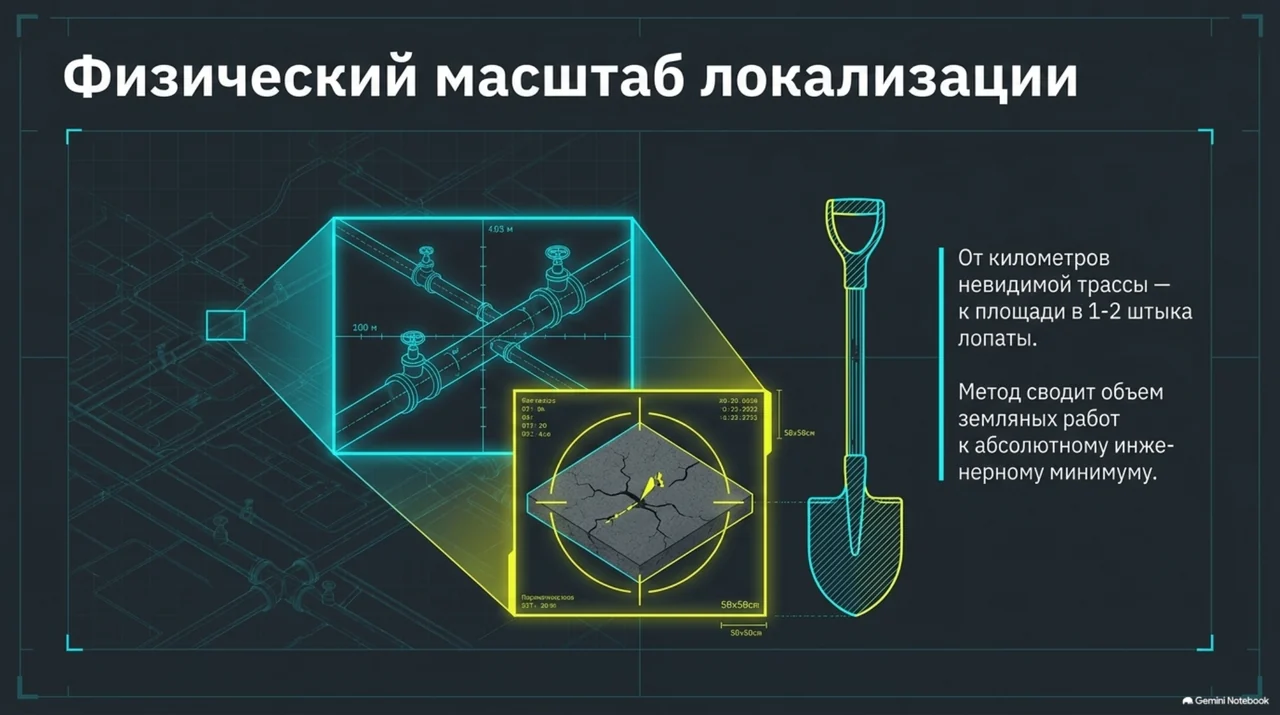

Производственная методика с учётом безопасности объекта. Трассерный газ позволяет обнаруживать выход из подземного трубопровода по концентрации над трассой. Координата максимума на поверхности не всегда совпадает с дефектом: газ перемещается по пустотам, траншеям, вводам и слоям грунта. Поэтому локализация строится как последовательное сгущение сетки и повторная проверка.
Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.
2. Какие исходные данные нужны
До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- схема трассы, глубина и материал трубопровода
- рабочая среда и допустимое испытательное давление
- безопасность трассерной смеси для объекта и персонала
- тип грунта, влажность, покрытия и подземные коммуникации
- длина изолируемого участка и точки подачи
- чувствительность щупа, шаг сетки и критерий подтверждения

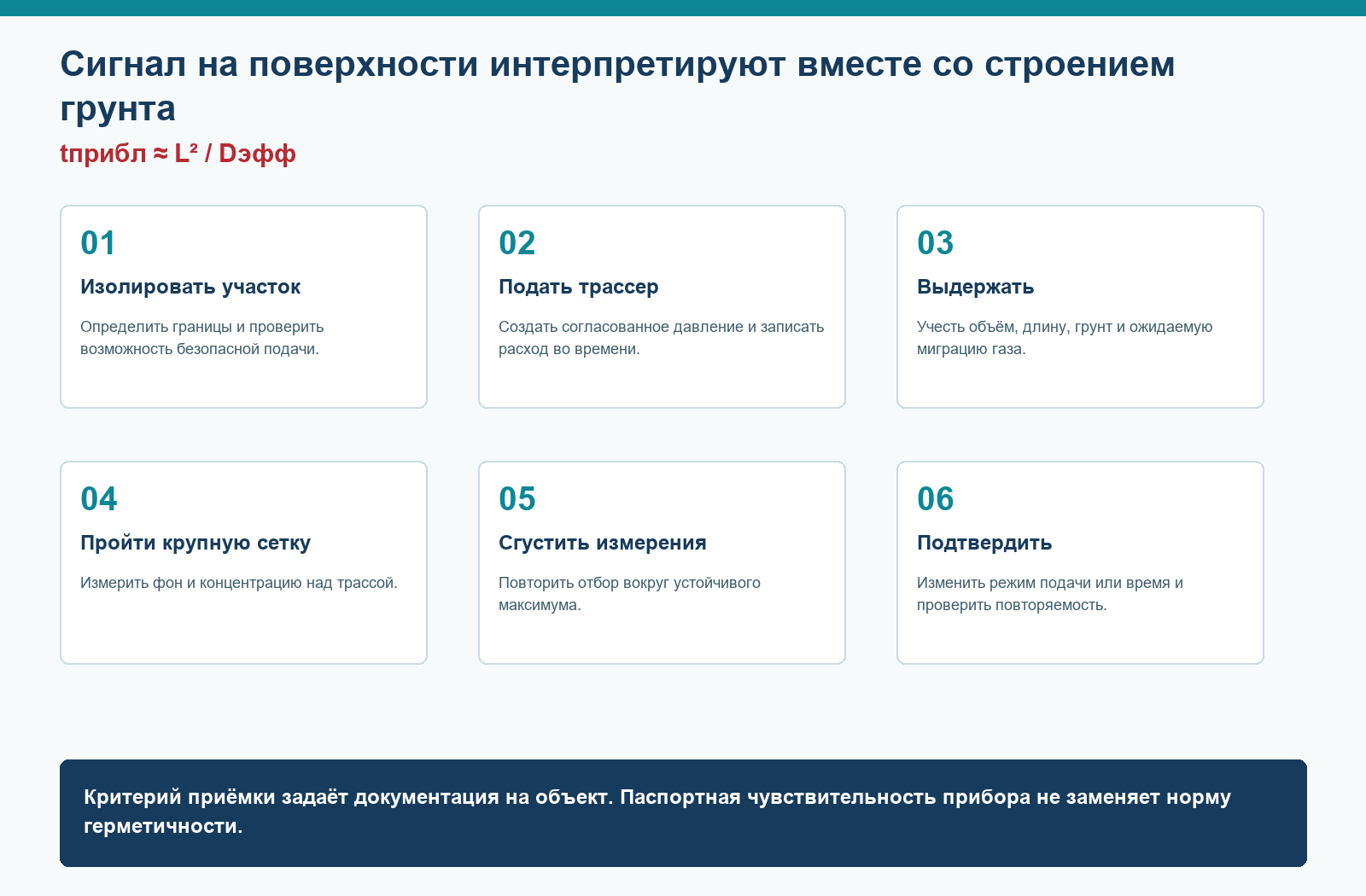

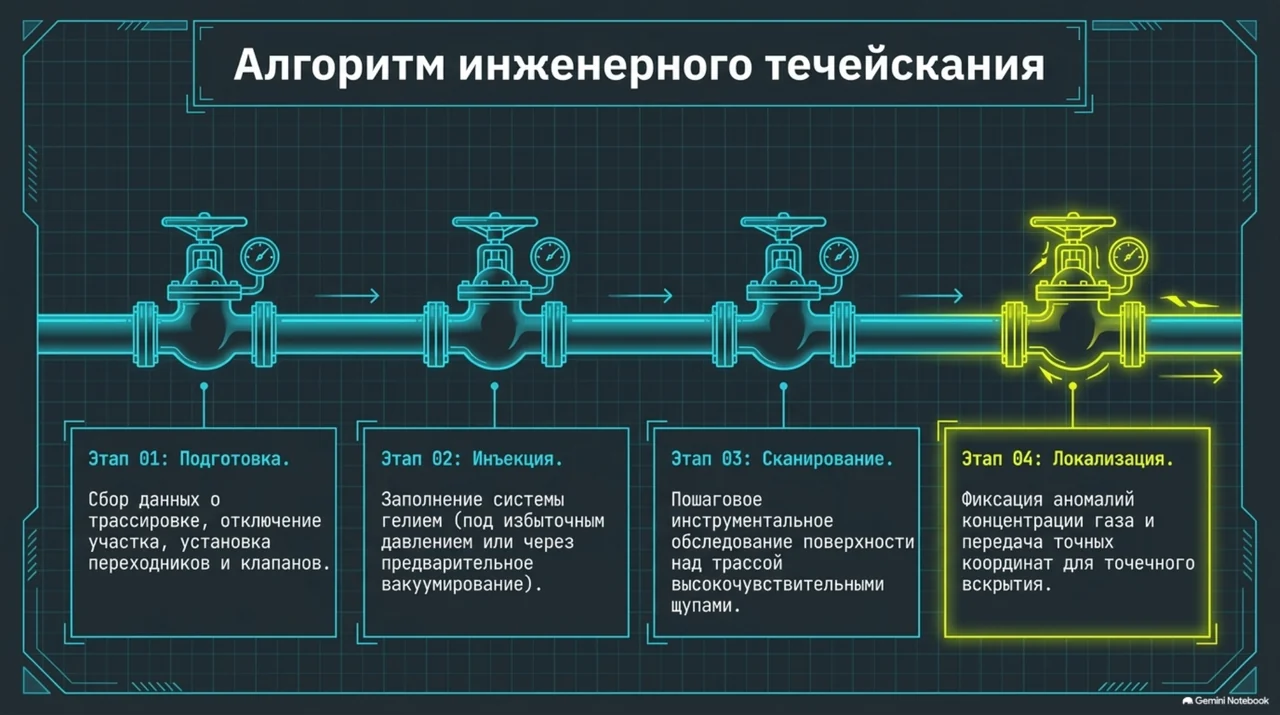

3. Последовательность выполнения
01. Изолировать участок
Определить границы и проверить возможность безопасной подачи.
02. Подать трассер
Создать согласованное давление и записать расход во времени.
03. Выдержать
Учесть объём, длину, грунт и ожидаемую миграцию газа.
04. Пройти крупную сетку
Измерить фон и концентрацию над трассой.
05. Сгустить измерения
Повторить отбор вокруг устойчивого максимума.
06. Подтвердить
Изменить режим подачи или время и проверить повторяемость.
4. Контрольная матрица
| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Фактор | Грунт | Пористость и предпочтительные каналы | Сетка и выдержка |
| Фактор | Влага | Снижение газопроницаемости отдельных слоёв | Погодные условия |
| Фактор | Покрытие | Асфальт и бетон меняют точки выхода | Швы и технологические отверстия |
| Измерение | Фон | Окружающий газ и предыдущие работы | Контроль до подачи |
| Подтверждение | Повторяемость | Стабильный максимум при новом проходе | Изменение направления обхода |
5. Измерительная модель
tприбл ≈ L² / Dэфф
Оценка времени миграции через диффузионную модель показывает квадратичную зависимость от пути L, но реальный грунт неоднороден, содержит влагу и предпочтительные каналы. Формула используется для планирования выдержки, а не как точный прогноз координаты.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.
6. Неопределённость и воспроизводимость
Главные неопределённости связаны не только с прибором, но и с транспортом газа в грунте. Ветер, осадки, температура, глубина, засыпка и соседние коммуникации меняют картину концентраций. В протокол включают схему точек, время после подачи и погодные условия.
Частые методические ошибки
- Считать первый поверхностный максимум точной координатой дефекта.
- Начинать поиск без измерения исходного фона.
- Использовать газовую смесь без анализа безопасности.
- Менять давление подачи между проходами без записи.
- Не подтверждать локализацию повторным проходом после выдержки.

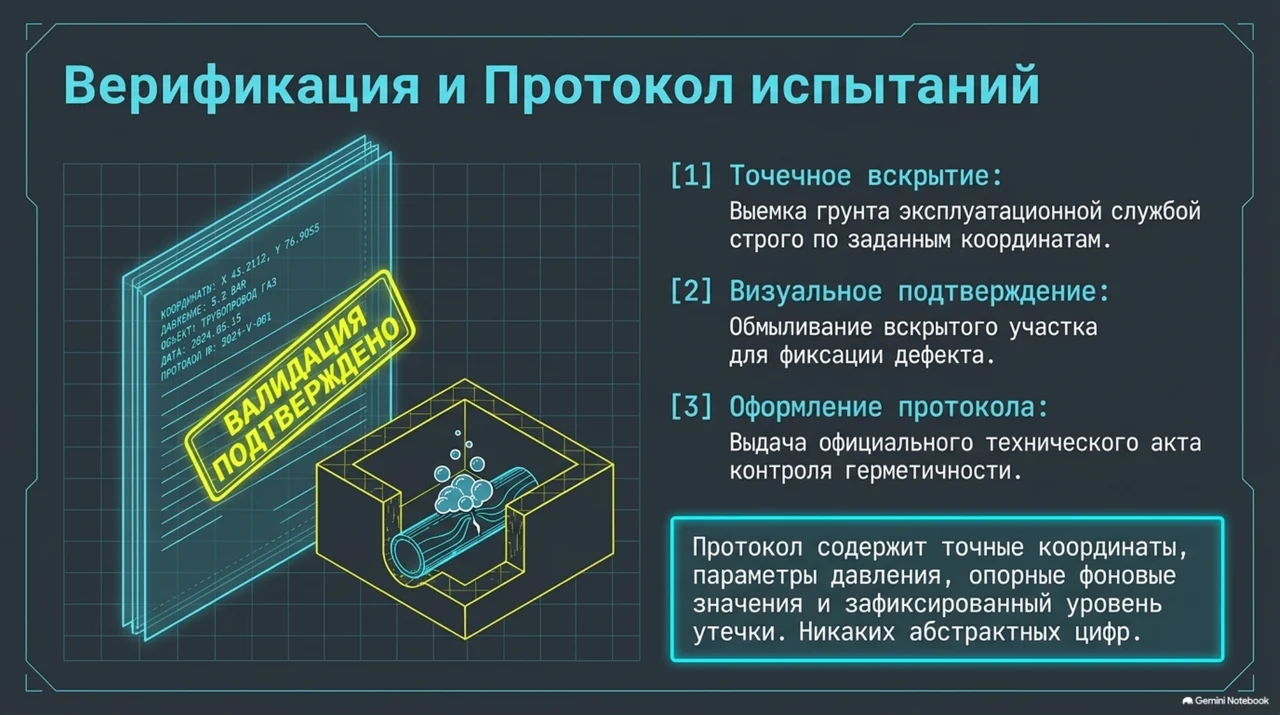

7. Что должно остаться после испытания
Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- схема изолированного участка
- обоснование трассерной смеси и режима
- карта точек и концентраций
- временной журнал подачи и обходов
- зона локализации с оценкой неопределённости
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
Мультимедийный разбор трассерного метода

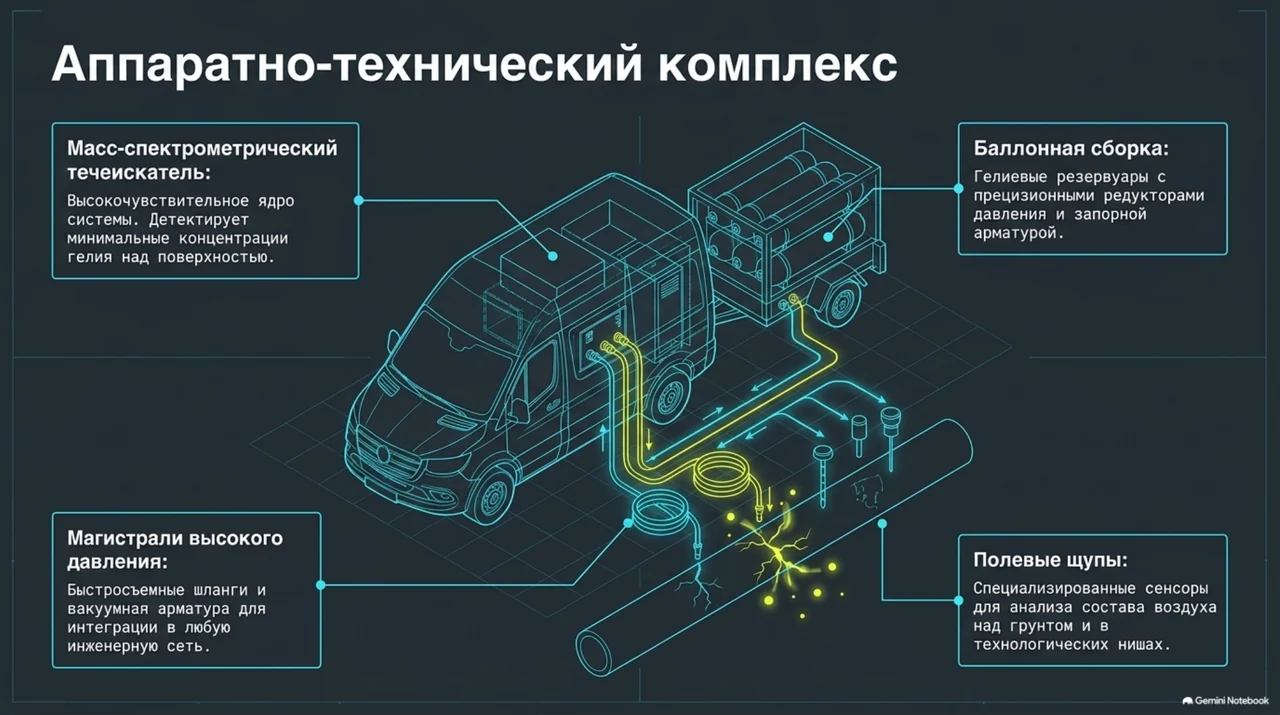

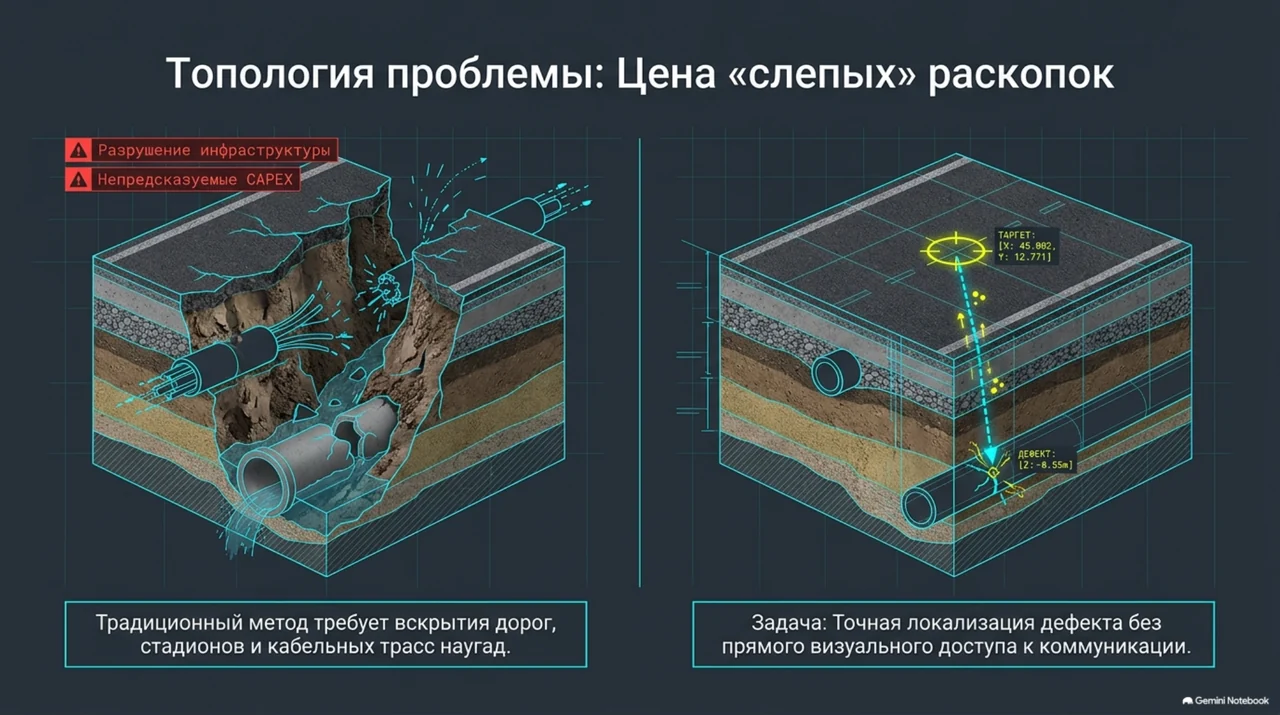

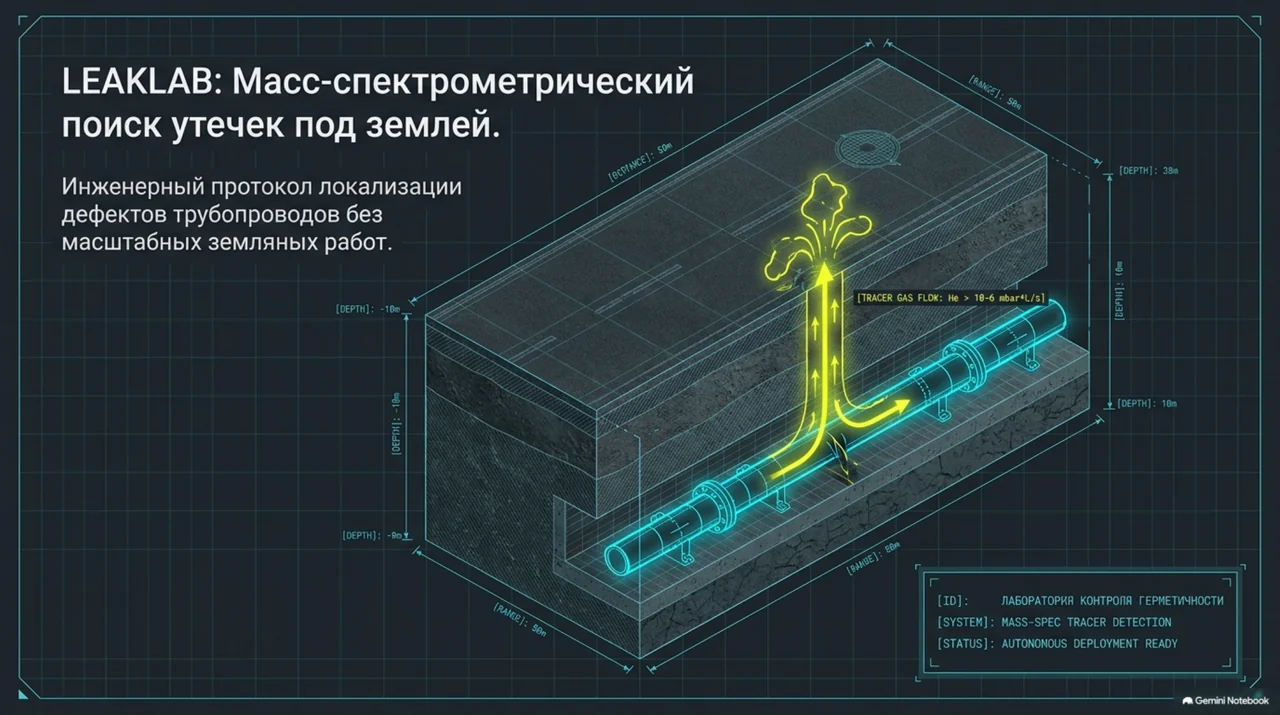

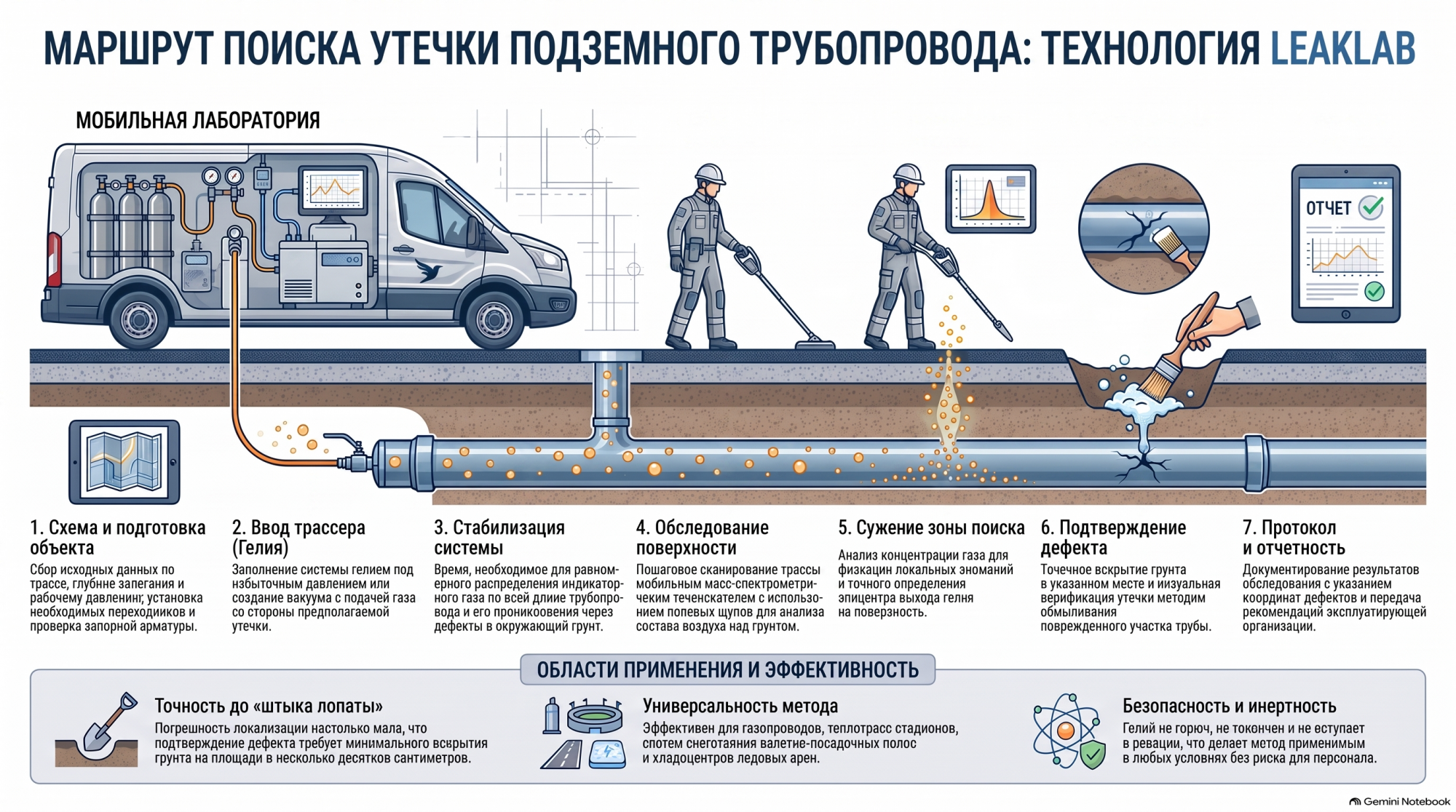

Видео, аудио и слайды показывают полный маршрут поиска: подготовку схемы трубопровода, ввод инертного трассера, выдержку, шаговое обследование поверхности, сужение зоны и локальное подтверждение дефекта. Конкретные давление, время выдержки и шаг сетки назначают по объекту и условиям грунта.
Обучающий видеоэксплейнер
Аудио «Подробный анализ»
Скачать проверенную презентацию в PDF
Слайды презентации
Инженерное сопровождение LeakLab
Лаборатория контроля герметичности LeakLab помогает сформировать исходные требования, подобрать метод и оснастку, выполнить испытания, разработать технологическую карту и подготовить понятный протокол. Объём работ и критерии приёмки согласуются по документации на изделие; неподтверждённые свойства и статусы в заключение не включаются.
Связанные разделы: Портативные течеискатели · Испытания на герметичность.
Обсудить задачу контроля герметичности
Направьте чертёж, описание контролируемого объёма, рабочее давление, среду и допустимую утечку. LeakLab предложит последовательность проверки и состав оборудования.
Нормативная и техническая литература
- ISO 20485:2017. Неразрушающий контроль. Контроль герметичности. Метод пробного газа.
- ISO 20484:2017. Неразрушающий контроль. Контроль герметичности. Словарь.
Статусы нормативных документов проверены на дату подготовки публикации. Перед применением в договорной или приёмочной документации необходимо проверить действующую редакцию, изменения и область применения для конкретного изделия.
