Испытательная установка тоже состоит из соединений. Если негерметичен технологический стык подачи гелия, прибор может зарегистрировать его вместе с утечкой изделия. Как разделить эти два вклада?

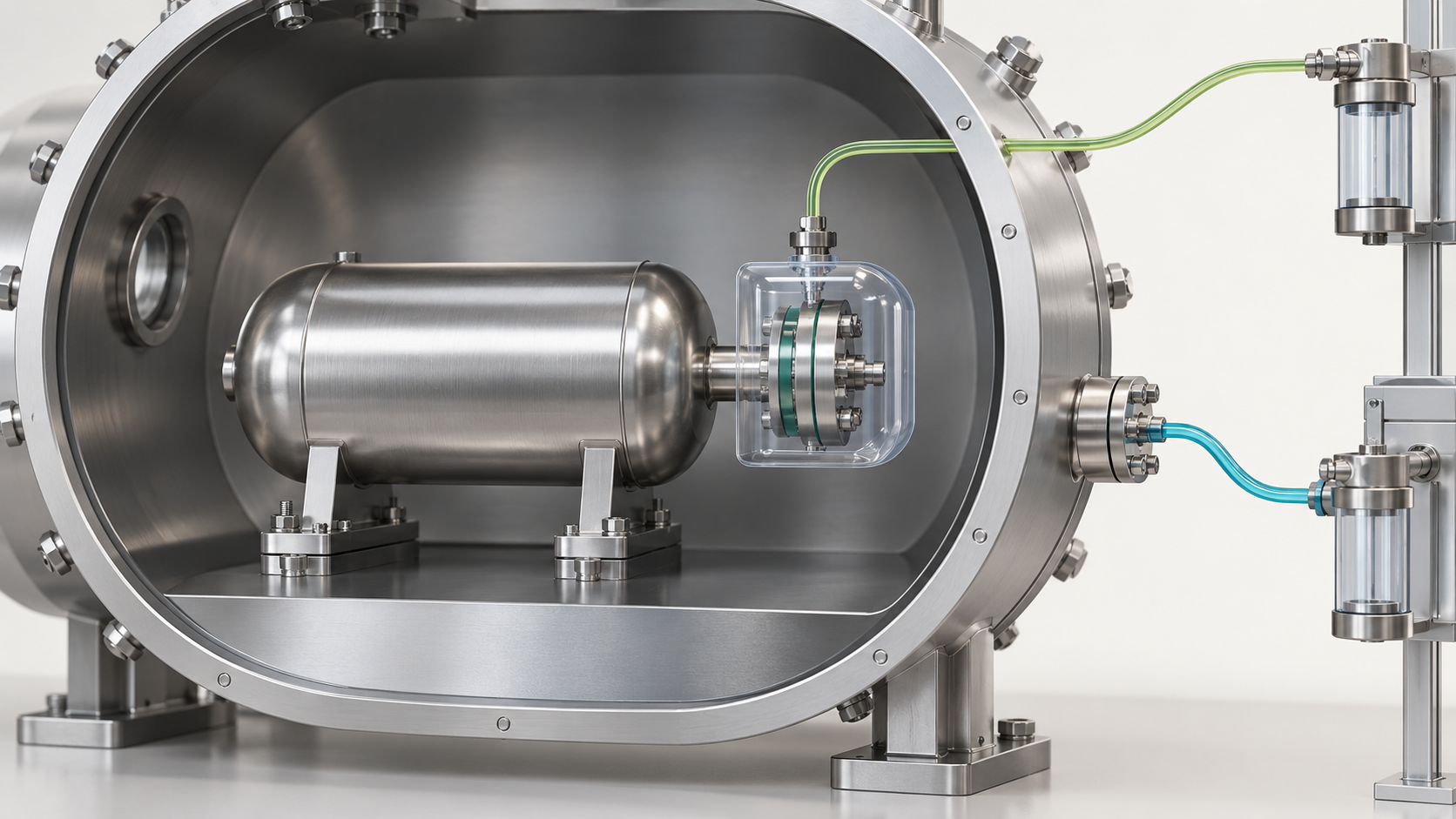

Иллюстрация: концептуальное изображение принципа, не чертёж запатентованного оборудования.
Что предложили авторы
В патенте РКК «Энергия» разъёмное соединение изделия с заправочной трубой окружают отдельным замкнутым объёмом. После камерного испытания, если суммарный результат превышает допуск, камеру заполняют воздухом. Локальный объём откачивают и измеряют поток через соединение. Этот вклад вычитают из ранее измеренного суммарного потока и сравнивают разность с нормой.
Как устроена идея
- КамераИзмерить общий поток
- При превышенииЗаполнить камеру воздухом
- Локальная проверкаОткачать объём вокруг стыка
- РазделениеВычесть измеренный вклад стыка
Оценка вклада изделия = общий поток − отдельно измеренный поток стыка
Масс-спектрометр определяет газ, но сам по себе не указывает координату отверстия. Вакуумная камера собирает газ от всех находящихся в ней источников. Локальная оболочка создаёт отдельную измерительную границу вокруг подозрительного соединения. Это позволяет задать более конкретный вопрос: какая часть потока связана с оснасткой?
Учебный пример: общий поток равен 8 условным единицам, отдельно измеренный вклад стыка — 3. Разность составляет 5. Но если обе величины имеют заметную неопределённость, число 5 нельзя считать абсолютно точным. Особенно осторожно интерпретируют разность близких больших величин: относительная неопределённость малого остатка может быть высокой.
Что это означает для испытательной лаборатории
Для сопоставления двух измерений важно сохранить давление контрольного газа и учесть изменение режима откачки. Изменение нагрузки на уплотнение после заполнения камеры воздухом тоже может влиять на поток. Полезно документировать последовательность клапанных операций и проверять чувствительность локального измерительного канала контрольной течью.
| Изменение | Отдельный объём вокруг технологического соединения |
|---|---|
| Полезно для | Разделения вкладов изделия и оснастки |
| Нужно контролировать | Сопоставимость двух измерений |
Где заканчиваются возможности подхода
В статье показана именно последовательная проверка после заполнения камеры воздухом, описанная в патенте. Это не универсальное разрешение вычитать любой предполагаемый фон. Если источник не локализован или условия несопоставимы, вычитание может скрыть реальный дефект. В иных случаях надёжнее сначала восстановить герметичность оснастки и повторить испытание целиком.
Первоисточник: RU2858512C1 — текст, формула и иллюстрации патентной публикации.
Заявитель: ПАО «РКК „Энергия“ имени С. П. Королёва». Дата подачи данной заявки: 2025-06-02. Дата публикации документа: 2026-03-18. Год публикации не равен году возникновения идеи. Объяснения и учебные примеры в статье подготовлены редакцией Ликлаб; иллюстрация и схема упрощены для чтения.
