Изделие закрыто испытательным чехлом, течеискатель измеряет рост концентрации гелия — кажется, всё просто. Но сам чехол может обмениваться воздухом с помещением. Тогда часть сигнала относится к окружающей атмосфере.

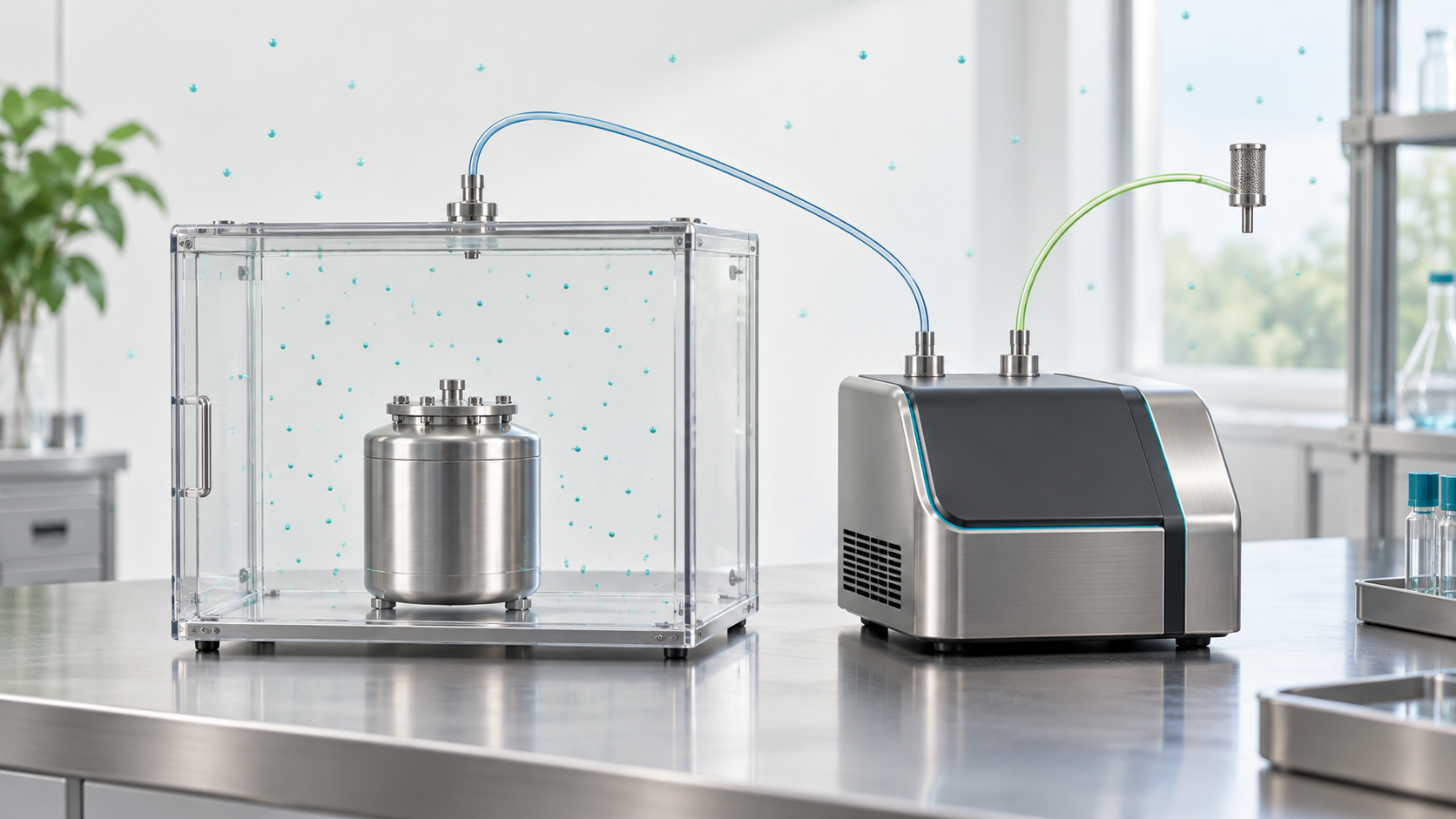

Иллюстрация: концептуальное изображение принципа, не чертёж запатентованного оборудования.
Что предложили авторы
Патент РКК «Энергия» описывает испытание в объёме накопления с учётом его воздухообмена. Дополнительно во время испытания измеряют концентрацию контрольного газа в помещении. При оценке негерметичности используют эти данные вместе со скоростью роста концентрации внутри объёма. Так внешняя среда становится измеряемой частью баланса.
Как устроена идея
- ВнутриИзмерять рост концентрации в объёме
- СнаружиИзмерять концентрацию в помещении
- ОбменУчитывать воздухообмен оболочки
- БалансОценивать вклад утечки изделия
Накопление внутри = поступление из изделия + перенос при воздухообмене
Метод накопления похож на наблюдение за наполнением резервуара. Концентрация увеличивается, когда контрольного газа поступает больше, чем уходит. Если оболочка не полностью изолирована, перенос через неё может как добавлять гелий, так и уносить его. Знак поправки зависит от разности концентраций, а не только от величины воздухообмена.
Вообразим два одинаковых испытания. В первом рядом никто не работает с гелием. Во втором соседний пост только что выпустил его после проверки. При одинаковом дефекте изделия показания внутри негерметичного чехла могут отличаться. Это качественный пример баланса газов, а не численный результат патента.
Что это означает для испытательной лаборатории
Для инженера важны место отбора внешней пробы, перемешивание воздуха и совпадение времени измерений. Концентрация у пола, рядом с местом выпуска газа и около оболочки не обязана быть одинаковой. Один замер в начале смены не описывает изменение фона во время длительного испытания. Отдельно следует проверить собственную задержку пробоотборной линии.
| Изменение | Измерение внешней концентрации во время испытания |
|---|---|
| Полезно для | Чехлов и других объёмов накопления |
| Нужно контролировать | Воздухообмен, смешение и задержку отбора |
Где заканчиваются возможности подхода
Наличие внешнего датчика само по себе не гарантирует правильную поправку. Если воздухообмен неизвестен либо атмосфера внутри плохо перемешана, модель теряет точность. Чувствительность самого течеискателя и точность определения потока всей испытательной системой — разные характеристики. Их нельзя заменять одной цифрой из паспорта прибора.
Первоисточник: RU2858510C1 — текст, формула и иллюстрации патентной публикации.
Заявитель: ПАО «РКК „Энергия“ имени С. П. Королёва». Дата подачи данной заявки: 2025-04-22. Дата публикации документа: 2026-03-18. Год публикации не равен году возникновения идеи. Объяснения и учебные примеры в статье подготовлены редакцией Ликлаб; иллюстрация и схема упрощены для чтения.
