Показание течеискателя редко выглядит как неподвижная цифра. На графике видны колебания, переходные процессы и фоновый гелий. Как превратить эту запись в результат испытания, не выбирая удобный максимум или минимум?

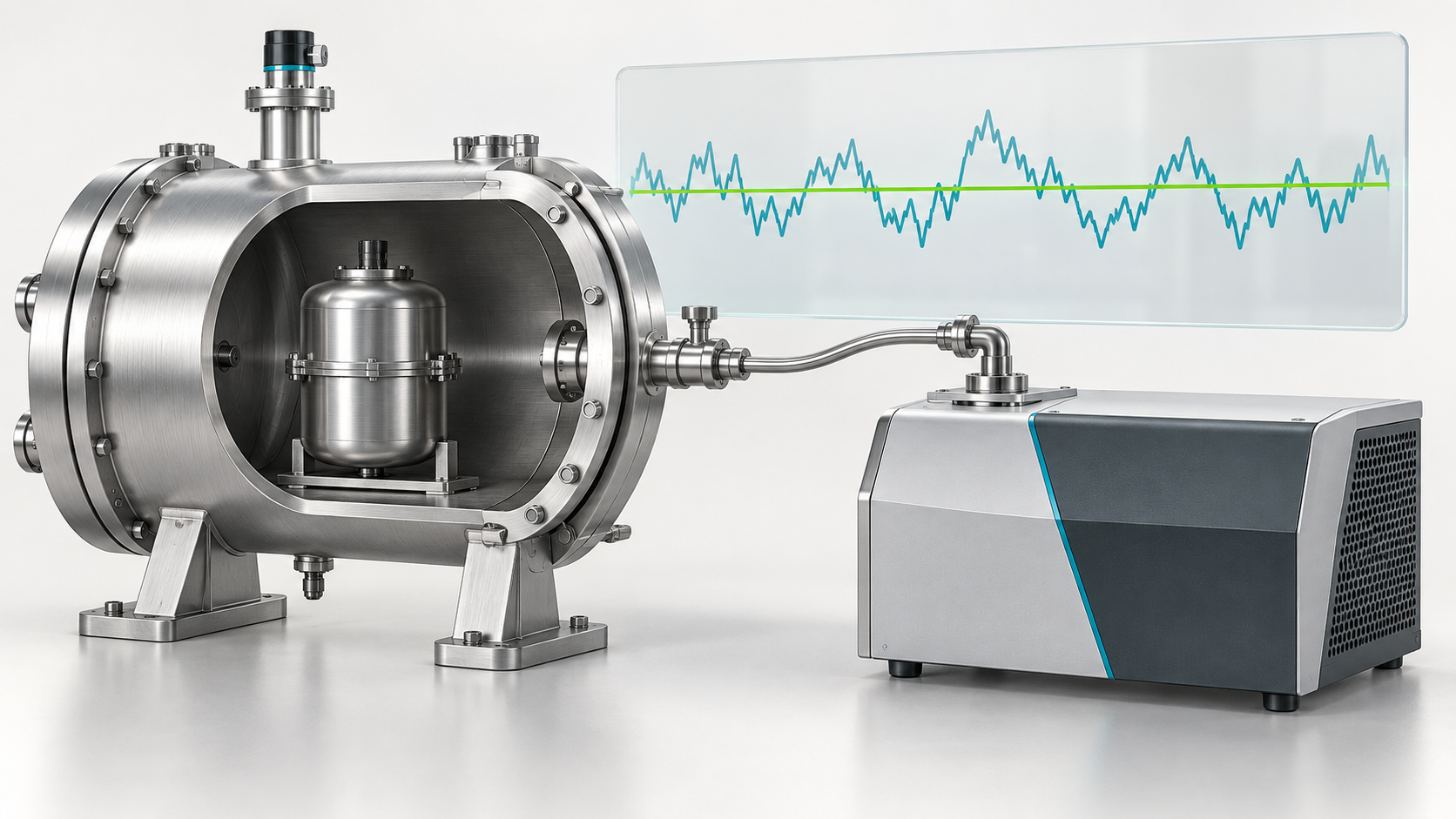

Иллюстрация: концептуальное изображение принципа, не чертёж запатентованного оборудования.
Что предложили авторы
В патенте РКК «Энергия» изделие помещают в вакуумную камеру, измеряют исходный поток фонового гелия, затем подают контрольный газ внутрь изделия. Во время выдержки регистрируют суммарный поток. Для оценки негерметичности из среднего значения за этот интервал вычитают начальный фон. Отличительная идея относится к обработке измерения, а не к конструкции масс-анализатора.
Как устроена идея
- ФонИзмерить сигнал до подачи газа в изделие
- ЗаписьСохранить сигнал за всю выдержку
- СреднееУсреднить выбранный интервал
- РазностьВычесть исходный фон
Оценка потока = средний суммарный сигнал − исходный фон
Гелиевый масс-спектрометрический течеискатель выделяет сигнал ионов гелия среди других газов. Однако он не знает, откуда пришёл каждый атом: из дефекта изделия, из соединения оснастки или из остаточного газа в системе. Поэтому измерение фона — часть эксперимента, а не косметическая поправка к протоколу.
Представим учебную запись с равными временными шагами: 6, 8, 7, 9 и 5 условных единиц. Среднее равно 7. При исходном фоне 4 разность составляет 3 единицы. Если взять только максимум, получилось бы 5; только минимум — 1. Этот пример иллюстрирует влияние выбора отсчёта и не воспроизводит эксперимент авторов.
Что это означает для испытательной лаборатории
При равномерной регистрации достаточно обычного среднего. Если интервалы между измерениями различны, требуется усреднение по времени: длительный участок не должен иметь тот же вес, что короткий. В рабочей программе также фиксируют момент начала выдержки, испытательное давление и состояние клапанов. Иначе одинаковое название показателя скроет разные процедуры.
| Изменение | Правило обработки всей временной записи |
|---|---|
| Полезно для | Испытаний на суммарную герметичность в камере |
| Нужно контролировать | Стабильность фона и длительность выдержки |
Где заканчиваются возможности подхода
Усреднение уменьшает влияние случайных колебаний, но не устраняет систематический дрейф фона. Если фон растёт всё испытание, вычитание одного начального значения оставит ошибку. А короткую опасную утечку среднее способно сгладить. Поэтому порог и интервал выбирают под задачу контроля; отдельный анализ выбросов может оставаться необходимым.
Первоисточник: RU2858506C1 — текст, формула и иллюстрации патентной публикации.
Заявитель: ПАО «РКК „Энергия“ имени С. П. Королёва». Дата подачи данной заявки: 2025-09-01. Дата публикации документа: 2026-03-18. Год публикации не равен году возникновения идеи. Объяснения и учебные примеры в статье подготовлены редакцией Ликлаб; иллюстрация и схема упрощены для чтения.
