Кольцевое уплотнение может хорошо вести себя в неподвижном состоянии и иначе — при движении. Для такого изделия важны не только чувствительность течеискателя, но и способ закрепления образца.

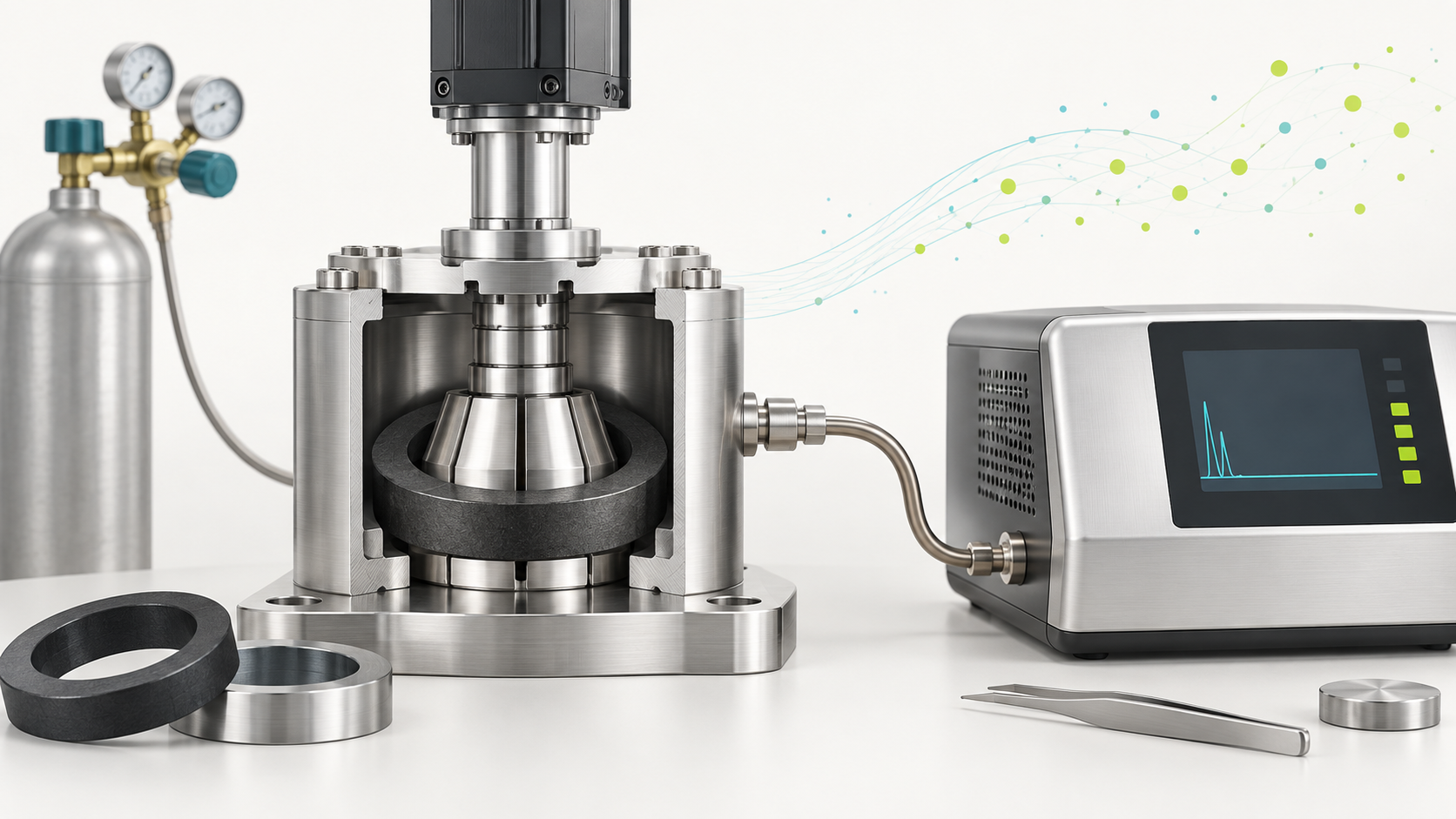

Иллюстрация: концептуальное изображение принципа, не чертёж запатентованного оборудования.
Что предложили авторы
Патент Chengdu Chenfa Teda Aviation Technology описывает испытательную камеру радиального углеграфитового уплотнения, связанную с гелиевым масс-спектрометрическим течеискателем. Сервопривод, вал, втулка и механическая передача работают совместно с регулируемой оснасткой. Двунаправленный винт перемещает блоки, а рычаги разводят дугообразные элементы под разные диаметры. Фиксирующие механизмы разделяют регулировку и вращение. Новизна здесь прежде всего механическая.
Как устроена идея
- РазмерНастроить разжимные элементы
- ФиксацияЗакрепить кольцевой образец
- ДвижениеВоспроизвести механическое воздействие
- КонтрольИзмерять гелиевый сигнал
Условия закрепления + движение + газовый контроль = испытание системы уплотнения
Герметичность контакта зависит от формы поверхностей, прижатия и взаимного положения деталей. Вращение способно изменить распределение зазоров и температуру контакта. Поэтому измерение неподвижного кольца и испытание узла в движении отвечают на разные вопросы. Течеискатель остаётся измерительным звеном, а оснастка определяет, насколько эксперимент похож на задачу изделия.
Допустим, лаборатория сравнивает несколько колец близких диаметров. Регулируемая опора уменьшает потребность в отдельных оправках, но не отменяет контроля посадки. Если прижим для одного образца заметно сильнее, сравнение потоков может отражать различие монтажа, а не качества уплотнений. Это общий пример постановки эксперимента, не результат испытаний из патента.
Что это означает для испытательной лаборатории
При разработке подобного стенда отдельно задают скорость, нагрузку, температуру, состав газа и длительность режима. Важны также собственная герметичность вращающихся вводов и возможность отличить течь образца от течи камеры. Нулевой опыт без исследуемого дефекта и проверка измерительного канала помогают оценить вклад установки.
| Изменение | Регулируемое крепление и механика испытания |
|---|---|
| Полезно для | Исследования кольцевых уплотнений |
| Нужно контролировать | Прижим, движение и собственные течи стенда |
Где заканчиваются возможности подхода
В этой публикации не приписываются стенду конкретные обороты, ресурс, температурный диапазон или достигнутая чувствительность: для таких цифр нужны проверяемые данные. Наличие в конструкции масс-спектрометрического течеискателя не доказывает автоматически, что вся установка обеспечивает его предельную чувствительность. Механическая воспроизводимость столь же важна, как регистрация газа.
Первоисточник: CN121185533B — текст, формула и иллюстрации патентной публикации.
Заявитель: Chengdu Chenfa Teda Aviation Technology Co., Ltd.. Дата подачи данной заявки: 2025-11-27. Дата публикации документа: 2026-02-13. Год публикации не равен году возникновения идеи. Объяснения и учебные примеры в статье подготовлены редакцией Ликлаб; иллюстрация и схема упрощены для чтения.
