Гелий помогает найти маленькую течь, но остатки газа от предыдущего испытания мешают следующему. Иногда улучшать нужно не анализатор, а подготовку пространства вокруг проверяемого участка.

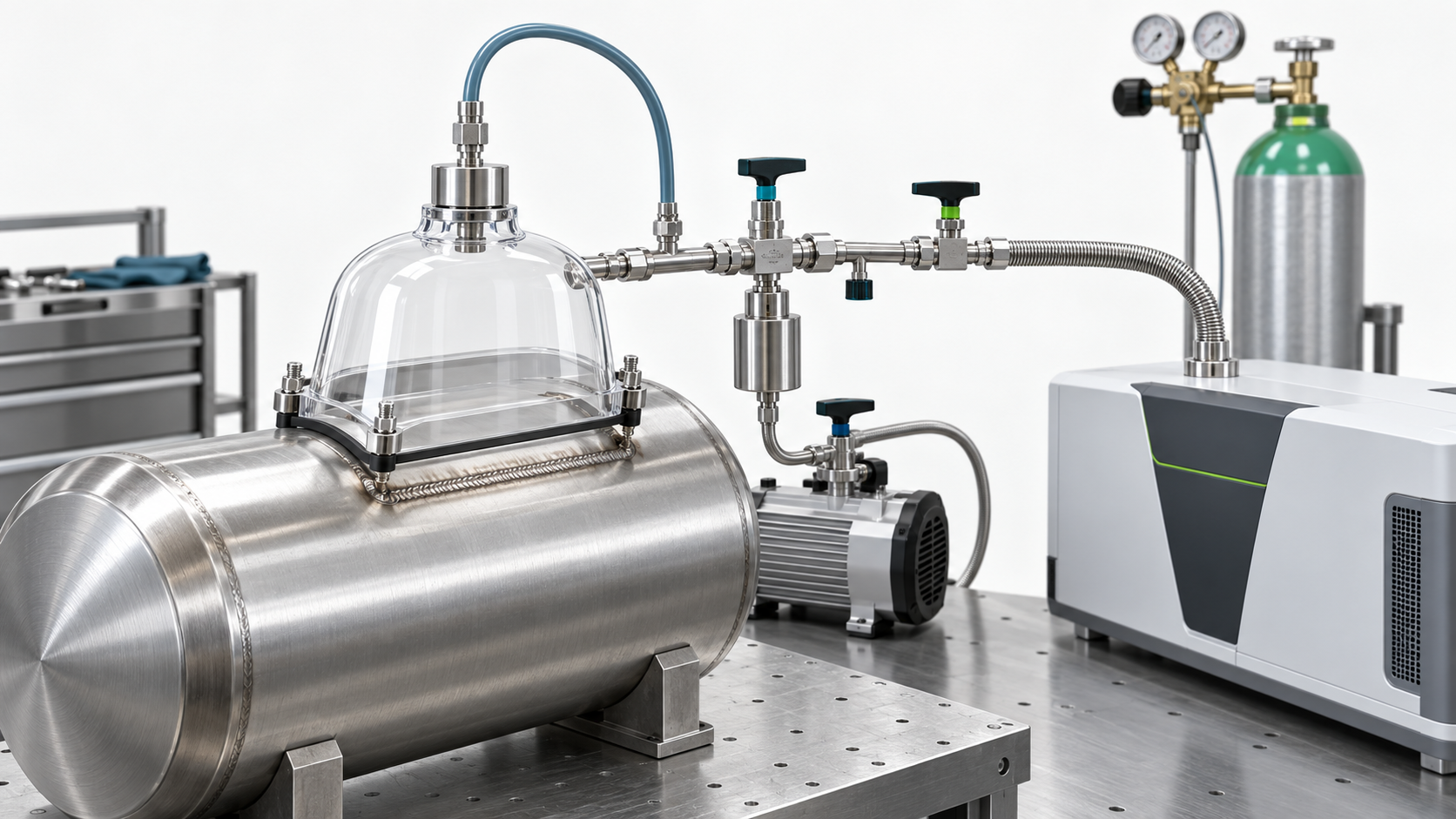

Иллюстрация: концептуальное изображение принципа, не чертёж запатентованного оборудования.
Что предложили авторы
Выданный в Китае патент KYKY объединяет масс-спектрометрический узел, локальный колпак, регулируемую подачу гелия и разветвлённую систему откачки с клапанами. Механический насос связан с несколькими частями установки; предусмотрены вакуумные измерения и разные измерительные тракты. Подготовительная откачка удаляет мешающий газ перед подачей гелия в контролируемую область. Публикация B относится к 2026 году; первоначальная заявка опубликована раньше.
Как устроена идея
- ПодготовкаУдалить остаточный газ
- ДавлениеПроверить готовность вакуумных трактов
- ГелийПодать газ в локальную область
- ИзмерениеЗарегистрировать отклик течеискателя
Чистая исходная среда → управляемая подача → интерпретируемый отклик
При вакуумном обдуве гелий находится снаружи проверяемой стенки, а внутренняя полость соединена с течеискателем. Через дефект газ попадает в откачиваемую систему. Колпак ограничивает область подачи и помогает управлять составом среды около неё. Это отличается от щупового метода, где пробу берут снаружи изделия, заполненного газом.
Представим последовательную проверку нескольких сварных соединений. После первого участка гелий остаётся в шлангах и полостях. Если сразу перейти к следующему, повышенный исходный сигнал затруднит различение новой утечки и остаточного газа. Подготовка измерительного цикла должна воспроизводимо возвращать систему к известному исходному состоянию.
Что это означает для испытательной лаборатории
Время очистки зависит от объёма полостей, проводимости линий, состояния поверхностей и выбранной откачки. Нельзя назначить его только по паспортной скорости насоса. На практике проверяют базовый сигнал, давление, герметичность самого колпака и задержку отклика. Последовательность клапанов должна исключать недопустимую нагрузку на высоковакуумную часть прибора.
| Изменение | Организация газа и откачки около зоны контроля |
|---|---|
| Полезно для | Повторяемых циклов локального обдува |
| Нужно контролировать | Остаточный фон и безопасное переключение трактов |
Где заканчиваются возможности подхода
Редакционная схема показывает логику цикла, а не монтажную схему запатентованной установки. Патент не даёт оснований обещать одинаковое ускорение или чувствительность для любой детали. Перенос решения на крупный сосуд, тонкостенную оболочку или серийный стенд требует собственной оценки допустимого давления и испытаний всей системы.
Первоисточник: CN118010261B — текст, формула и иллюстрации патентной публикации.
Заявитель: KYKY Technology Co., Ltd.. Дата подачи данной заявки: 2023-12-27. Дата публикации документа: 2026-02-10. Год публикации не равен году возникновения идеи. Объяснения и учебные примеры в статье подготовлены редакцией Ликлаб; иллюстрация и схема упрощены для чтения.
