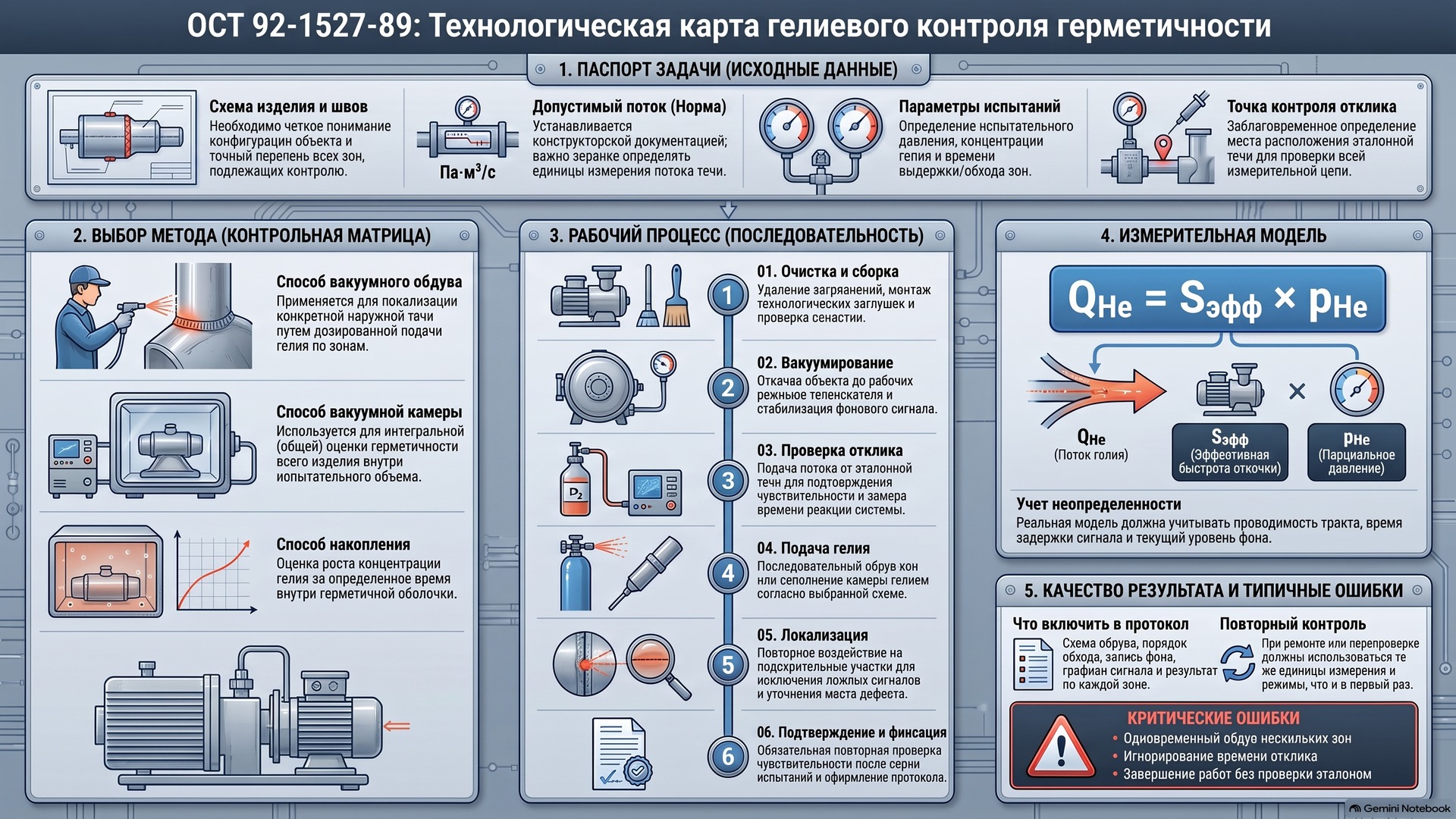

1. Область применения и границы документа
ОСТ 92-1527-89. Отраслевой документ применяют в пределах, установленных конструкторской и технологической документацией организации. Рабочая инструкция должна содержать конкретную конфигурацию объекта, методику подачи гелия, параметры вакуумирования и критерий приёмки; одно название стандарта не заменяет эти сведения.
Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.

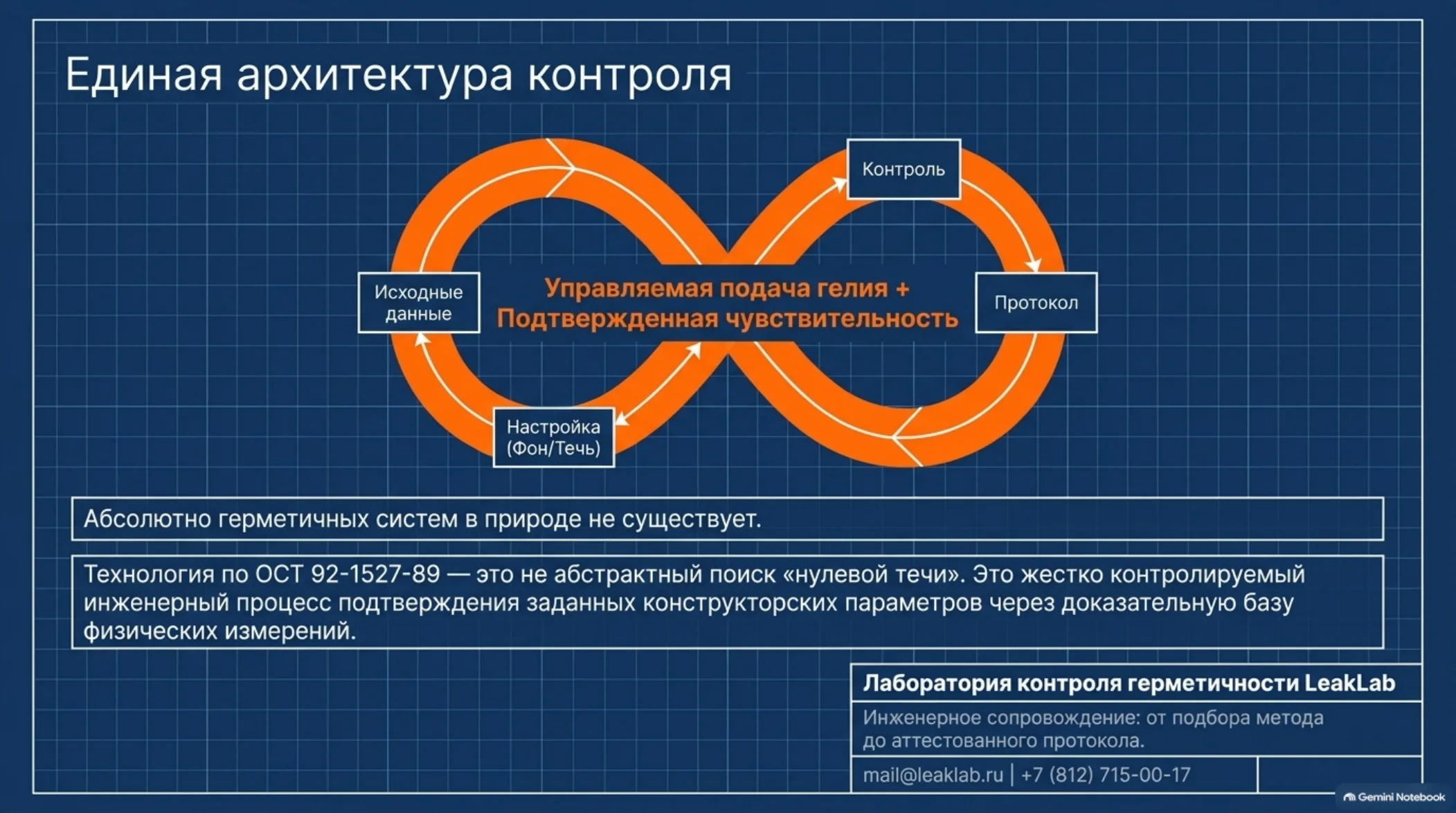

2. Какие исходные данные нужны

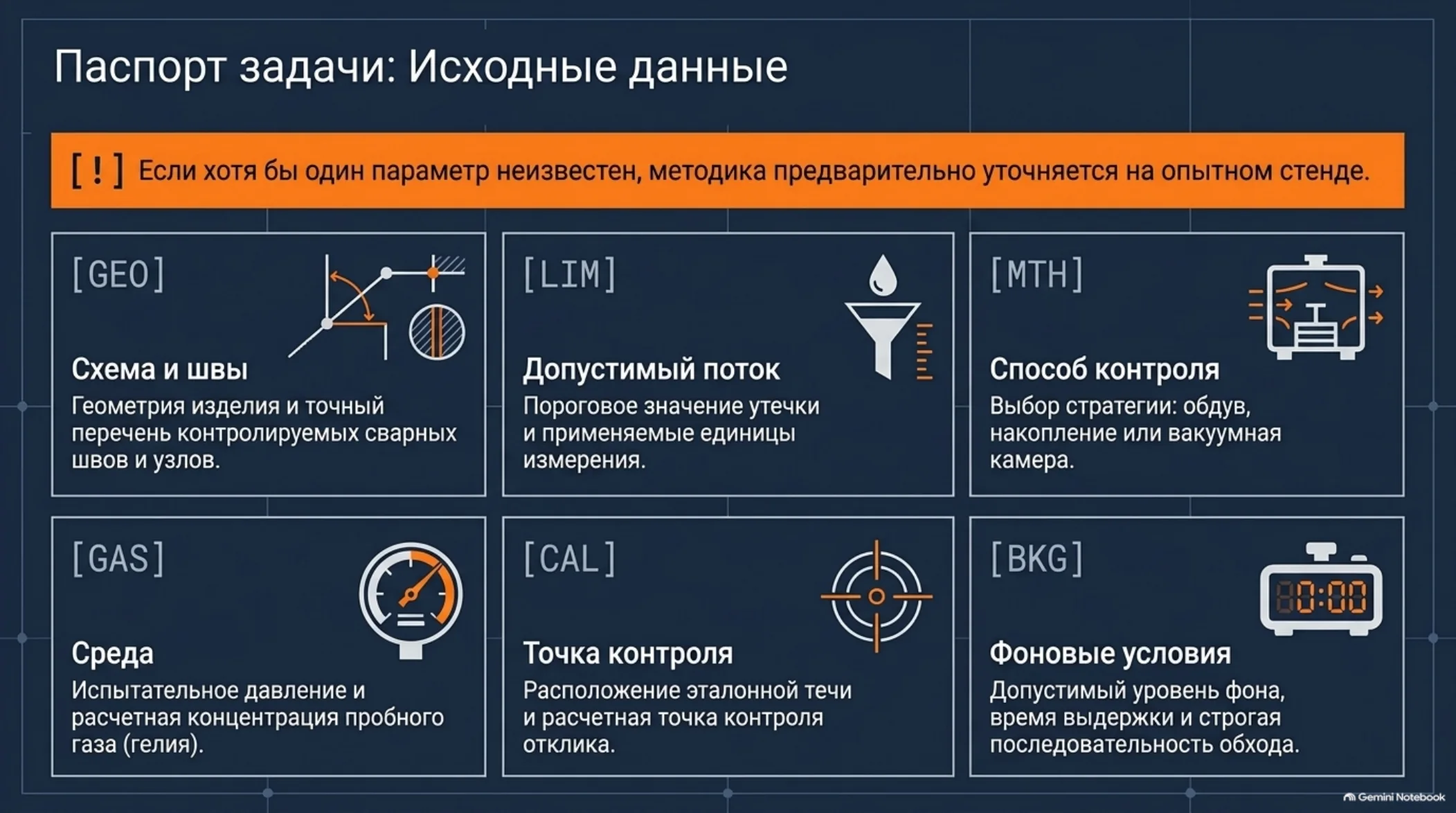

До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- схема изделия и перечень контролируемых швов
- допустимый поток и единицы измерения
- способ обдува, накопления или камерного контроля
- испытательное давление и концентрация гелия
- расположение эталонной течи и точка контроля отклика
- допустимый фон, время выдержки и последовательность обхода

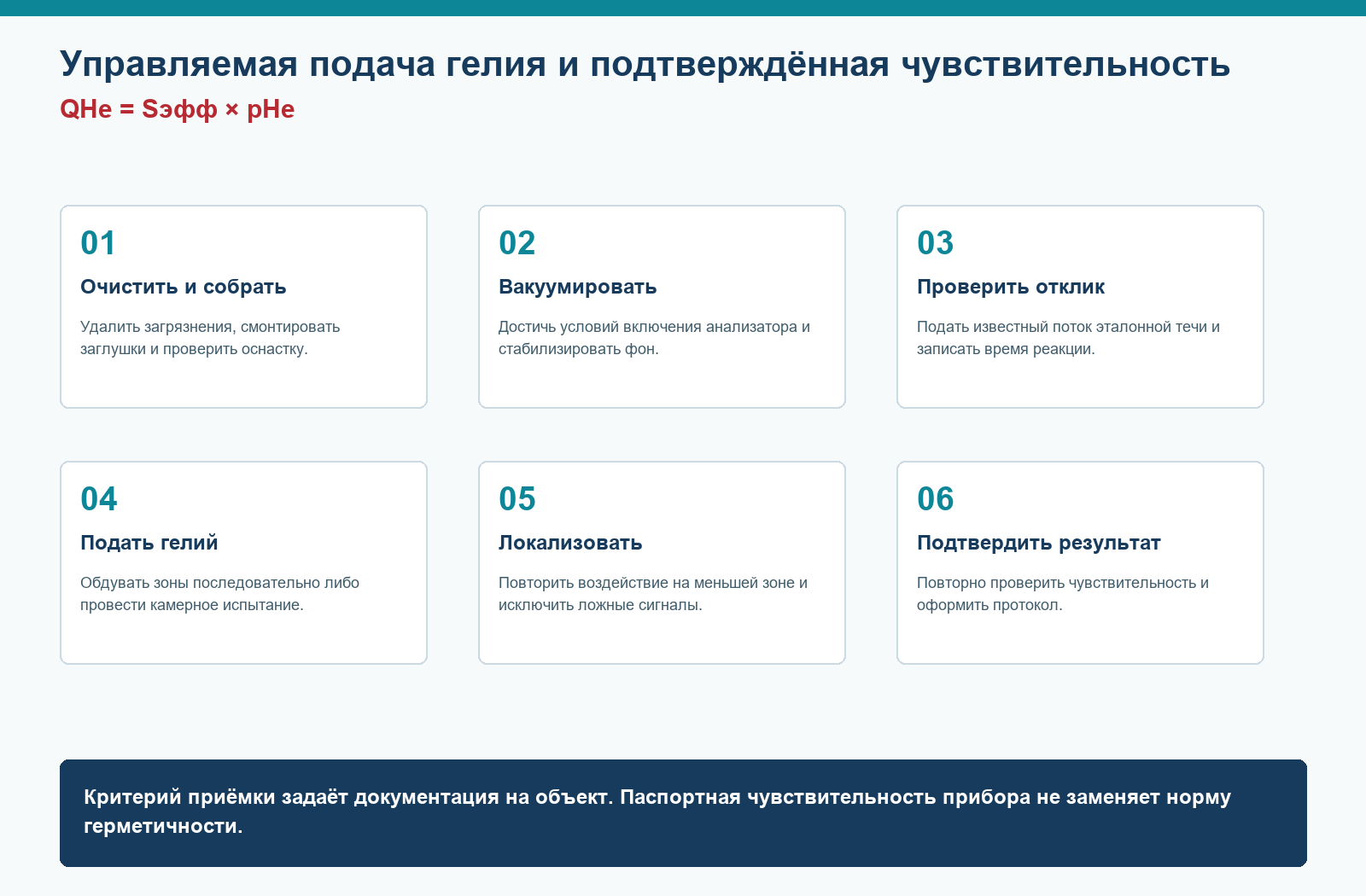

3. Последовательность выполнения

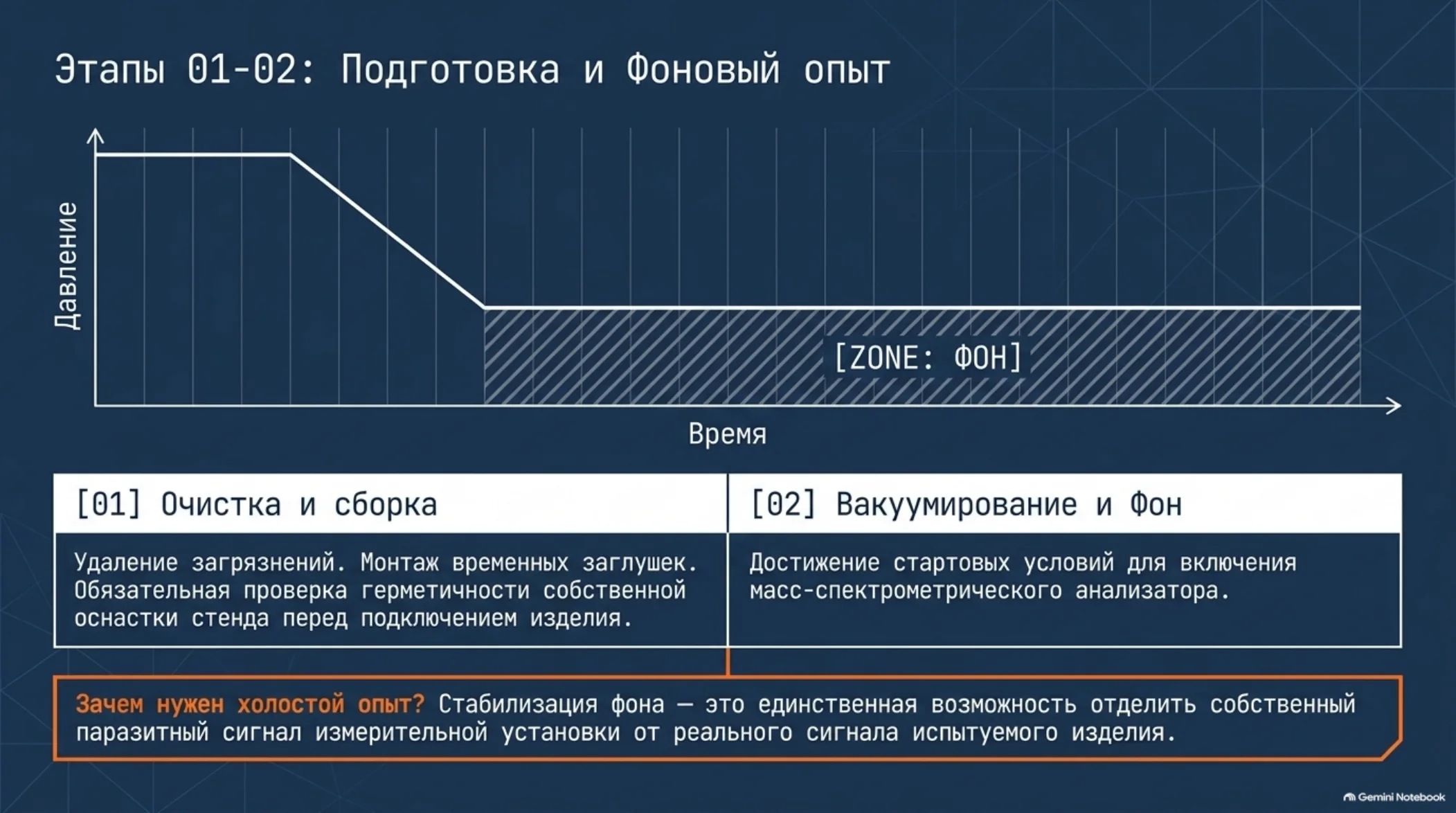

01. Очистить и собрать
Удалить загрязнения, смонтировать заглушки и проверить оснастку.
02. Вакуумировать
Достичь условий включения анализатора и стабилизировать фон.

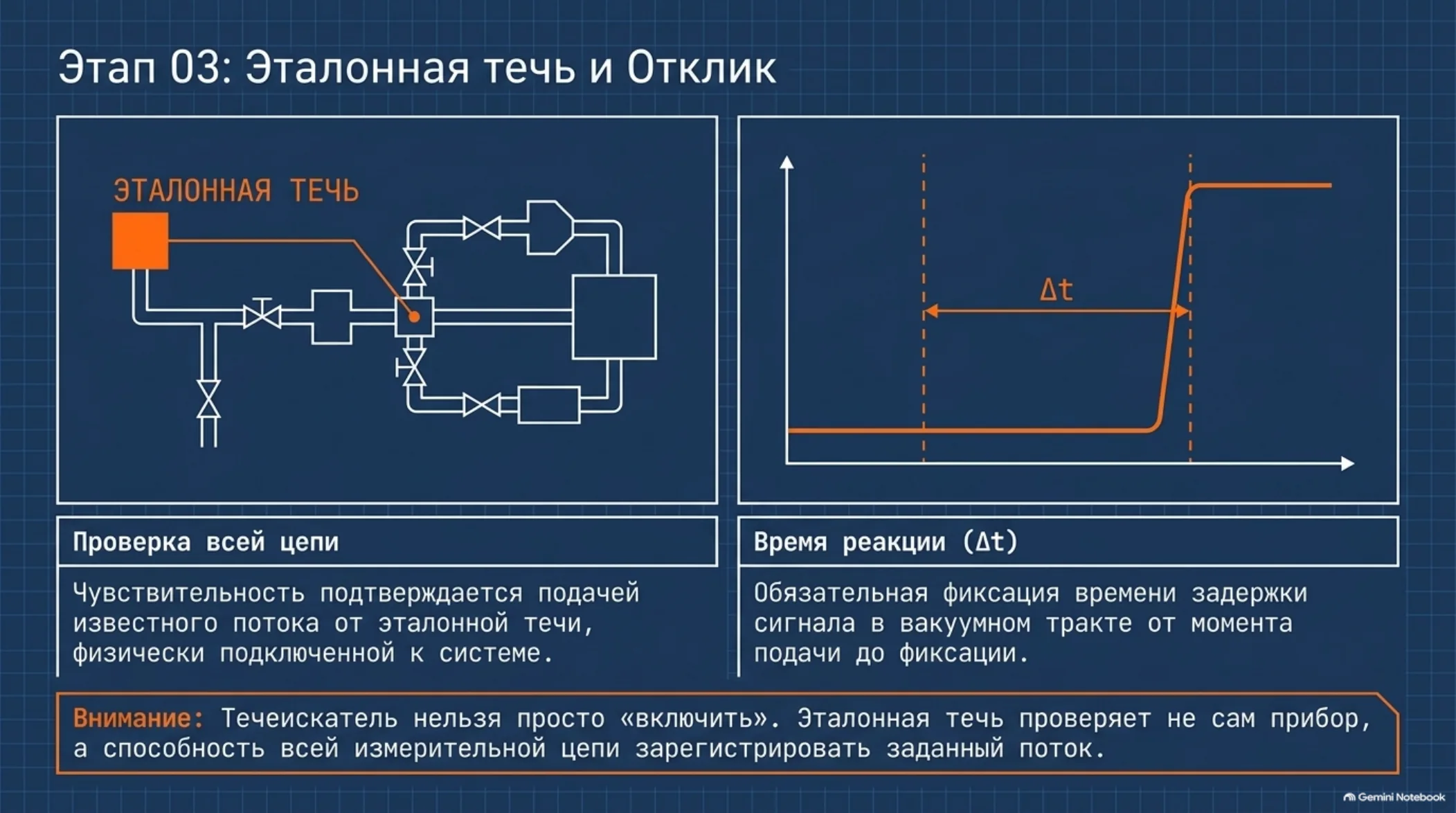

03. Проверить отклик
Подать известный поток эталонной течи и записать время реакции.
04. Подать гелий
Обдувать зоны последовательно либо провести камерное испытание.
05. Локализовать
Повторить воздействие на меньшей зоне и исключить ложные сигналы.

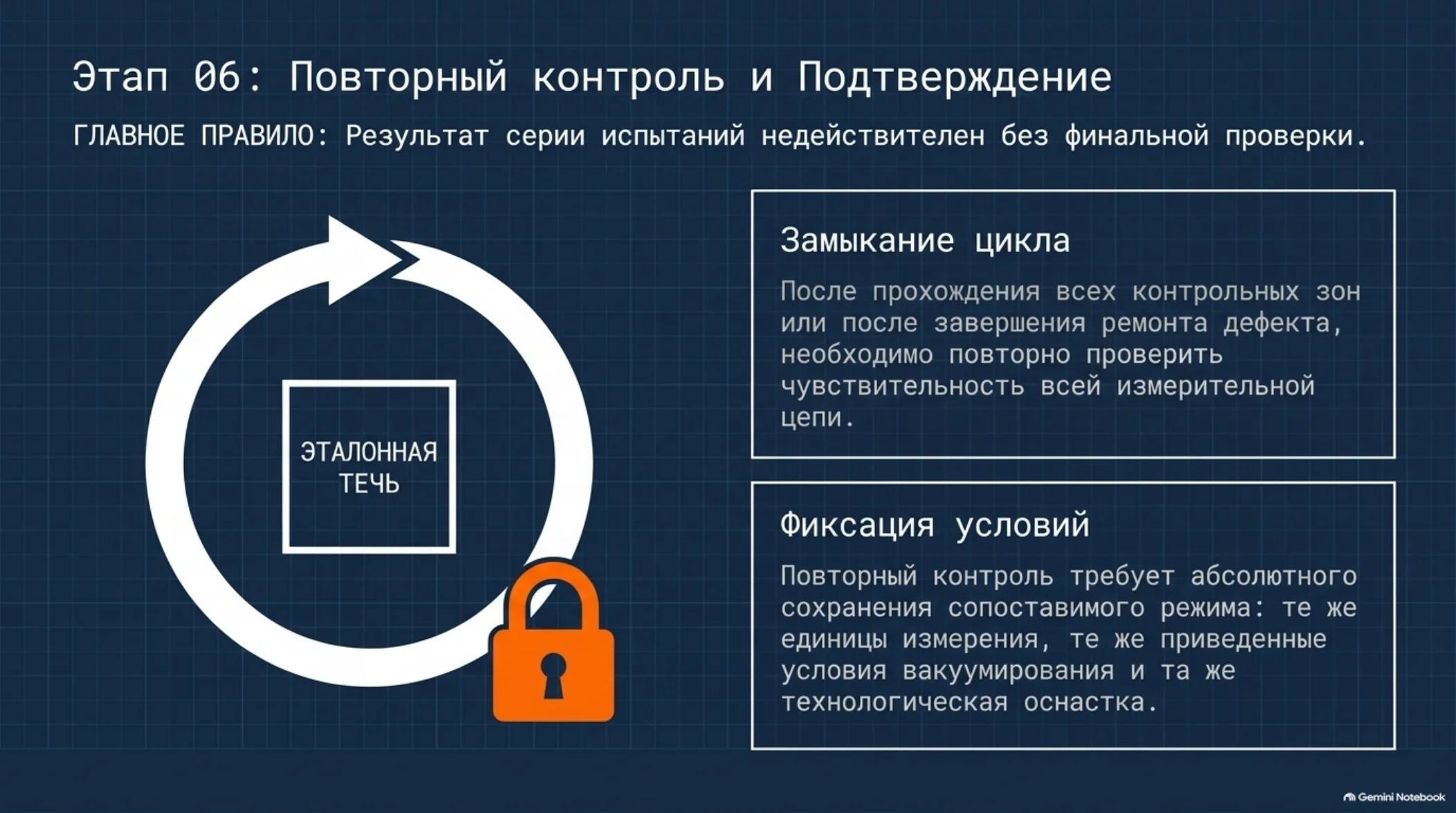

06. Подтвердить результат
Повторно проверить чувствительность и оформить протокол.

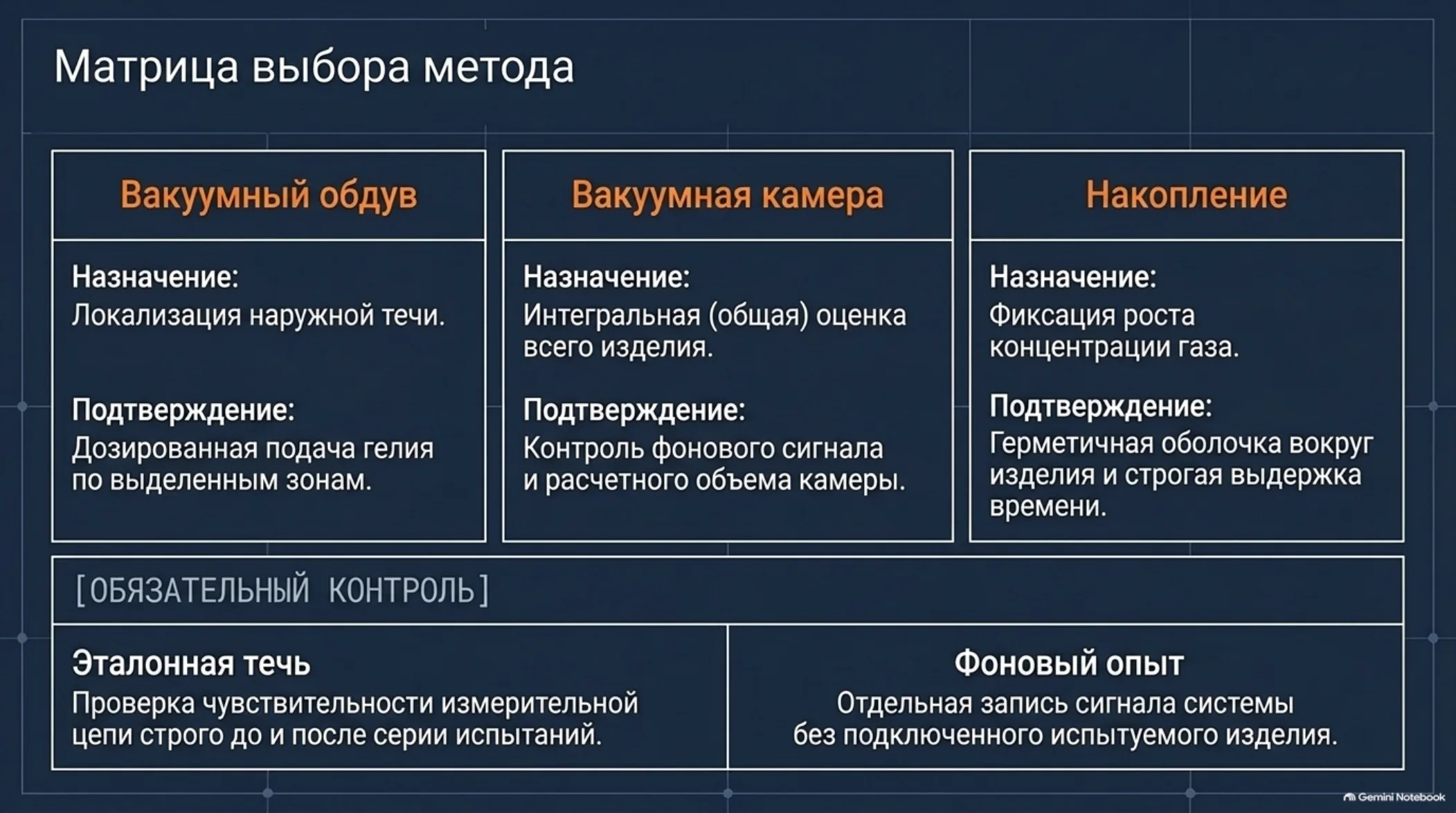

4. Контрольная матрица
| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Схема | Вакуумный обдув | Локализация наружной течи | Дозированная подача по зонам |
| Схема | Вакуумная камера | Интегральная оценка изделия | Контроль фона и объёма камеры |
| Схема | Накопление | Рост концентрации за время | Герметичная оболочка и выдержка |
| Контроль | Эталонная течь | Проверка чувствительности | До и после серии |
| Контроль | Фоновый опыт | Сигнал системы без изделия | Отдельная запись |
5. Измерительная модель

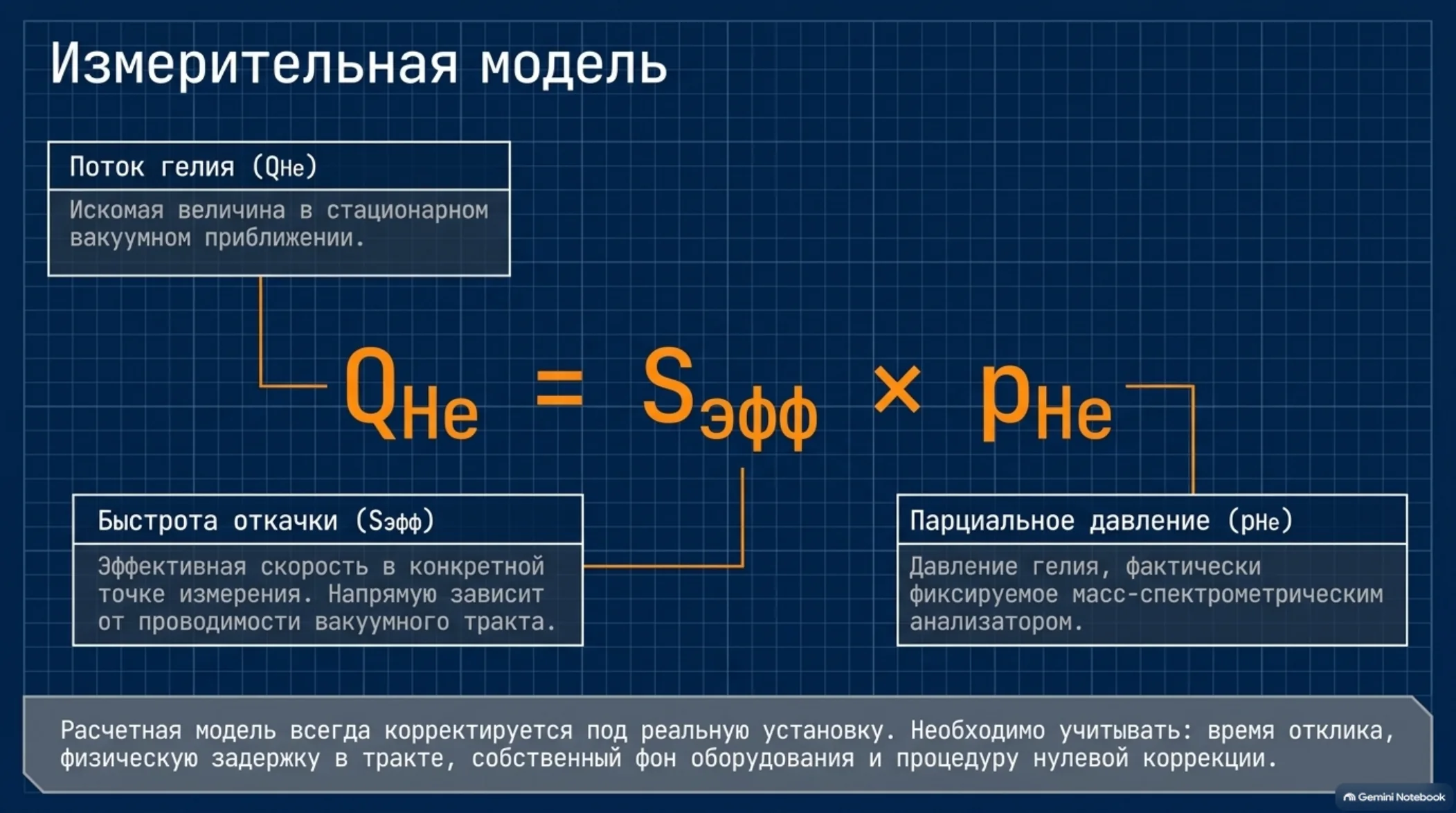

QHe = Sэфф × pHe
В стационарном вакуумном приближении поток гелия связан с эффективной быстротой откачки в точке измерения и парциальным давлением гелия. Для реальной установки учитывают время отклика, проводимость тракта и фон.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.
6. Неопределённость и воспроизводимость
Основные причины разброса: непостоянная концентрация гелия, различная скорость перемещения распылителя, задержка сигнала в длинном тракте, накопление гелия в помещении, проницаемость эластомеров и утечки временных заглушек. Для сравнимых результатов задают одинаковый режим подачи и время наблюдения.

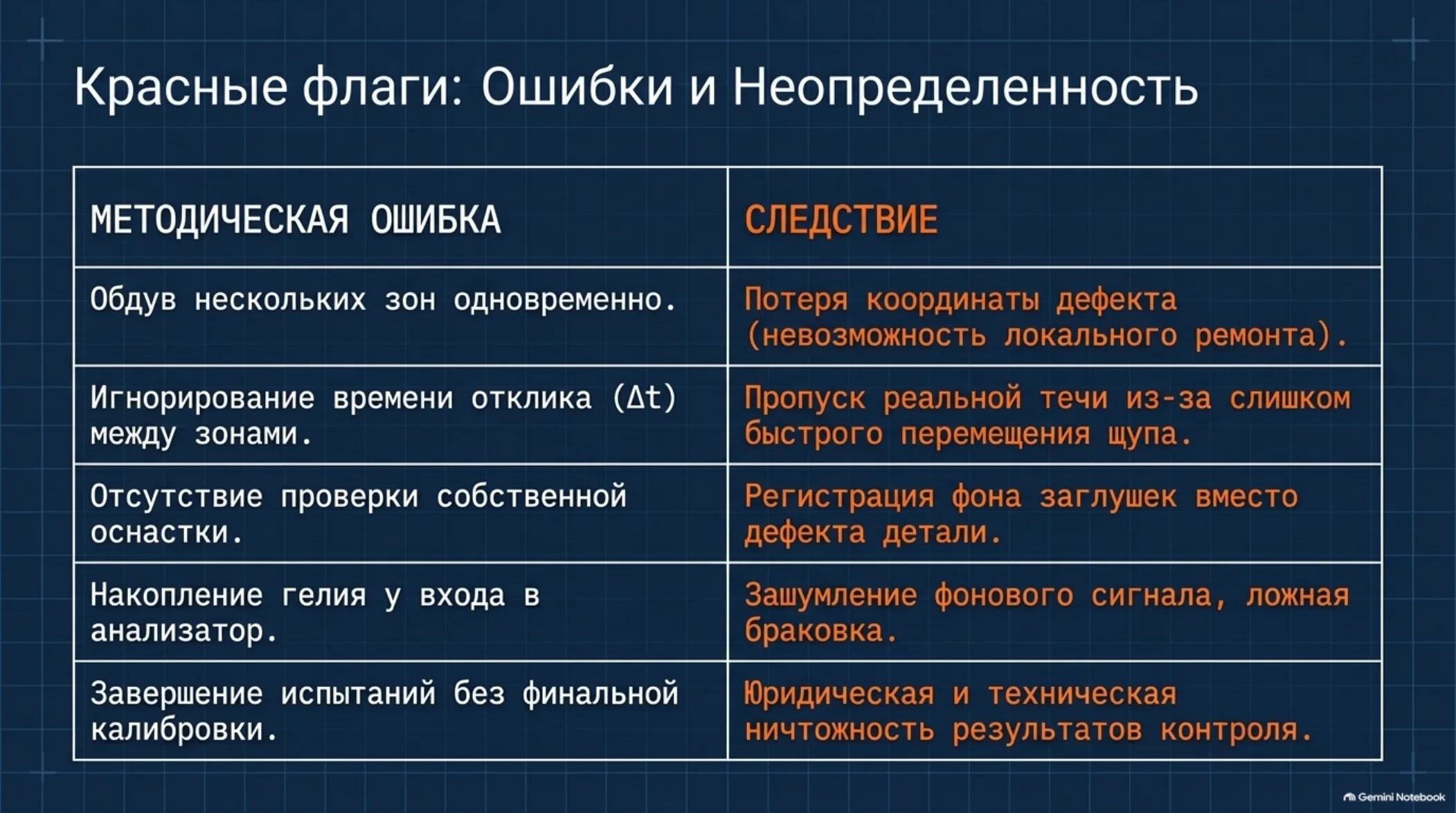

Частые методические ошибки
- Обдувать несколько зон одновременно и терять координату дефекта.
- Не выдерживать время отклика между соседними участками.
- Игнорировать накопление гелия около входа течеискателя.
- Не проверять собственную герметичность камеры и заглушек.
- Завершать серию без повторной проверки эталонной течью.
7. Что должно остаться после испытания

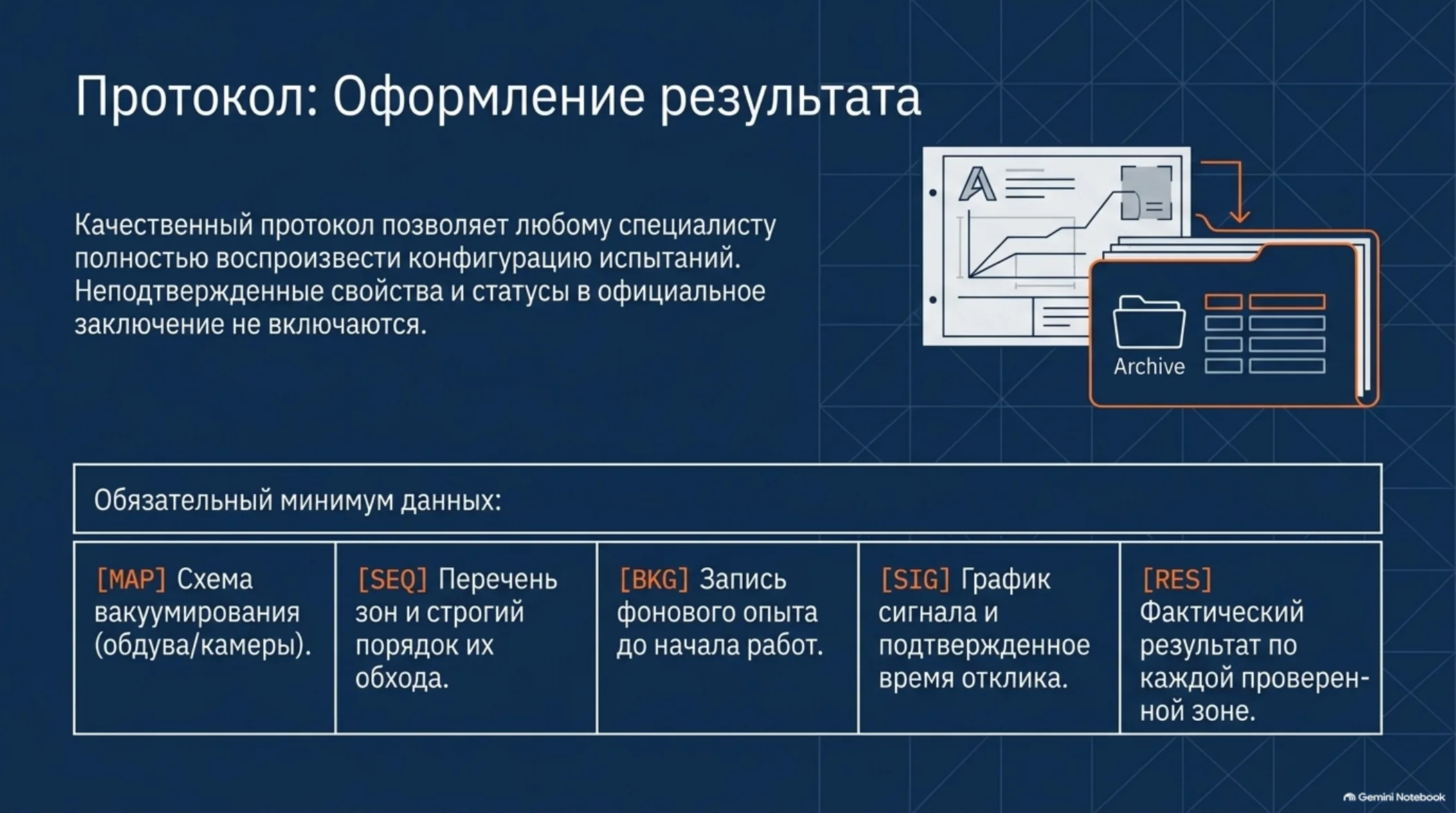

Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- схема обдува или камеры
- перечень зон и порядок обхода
- запись фонового опыта
- график сигнала и времени отклика
- протокол с результатом по каждой зоне
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
