Контрольная точка должна быть технологически достижима. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: НП-105-18: контроль герметичности при изготовлении и монтаже. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.
1. Область применения и границы документа
НП-105-18 с действующими изменениями. Федеральные нормы и правила регулируют оценку состояния металла оборудования и трубопроводов атомных энергетических установок при изготовлении и монтаже. Для контроля герметичности ключевое значение имеет не отдельное измерение, а его место в карте контроля, прослеживаемость объекта и связь результата с предыдущими операциями.

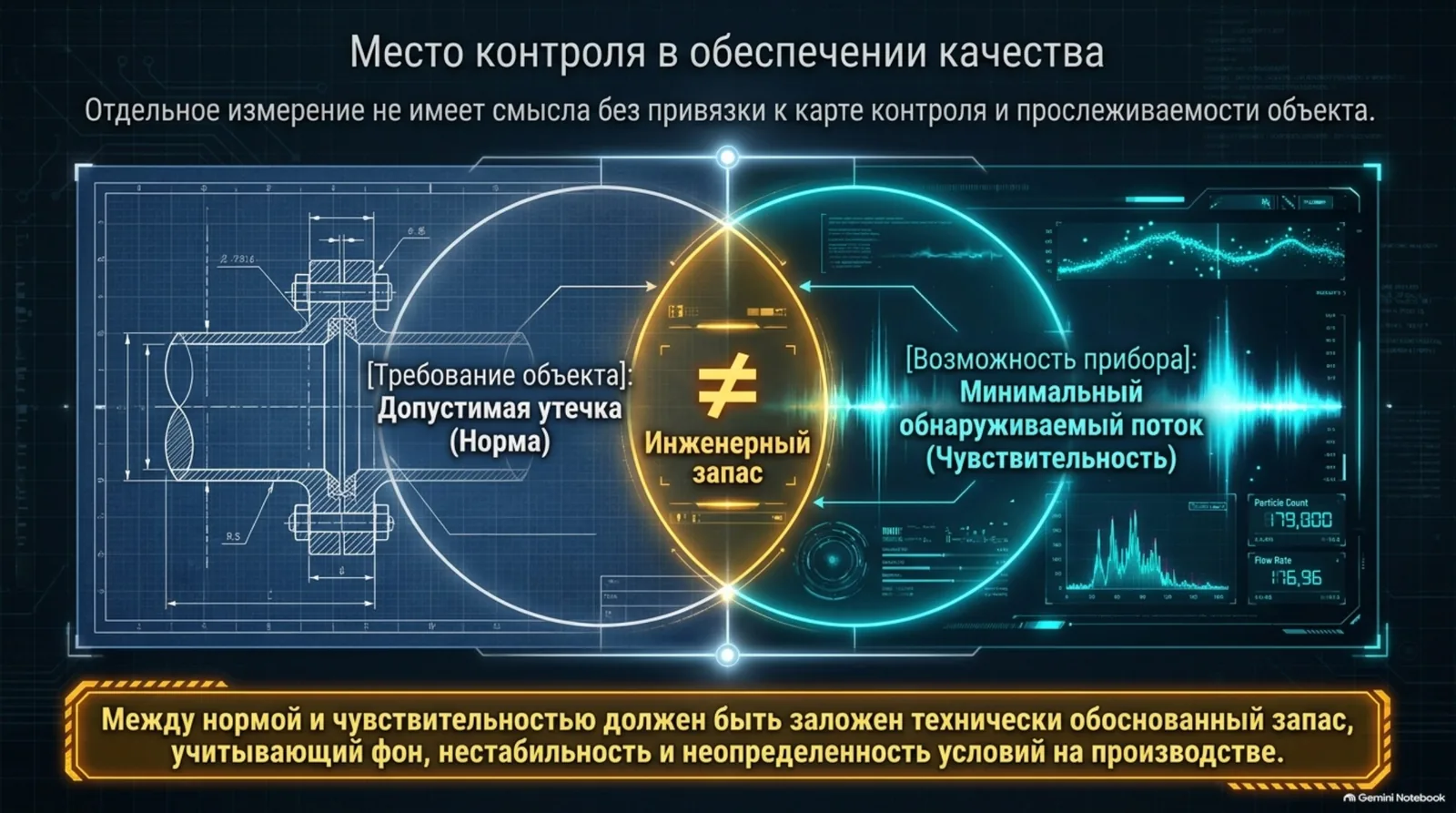

Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.
2. Какие исходные данные нужны

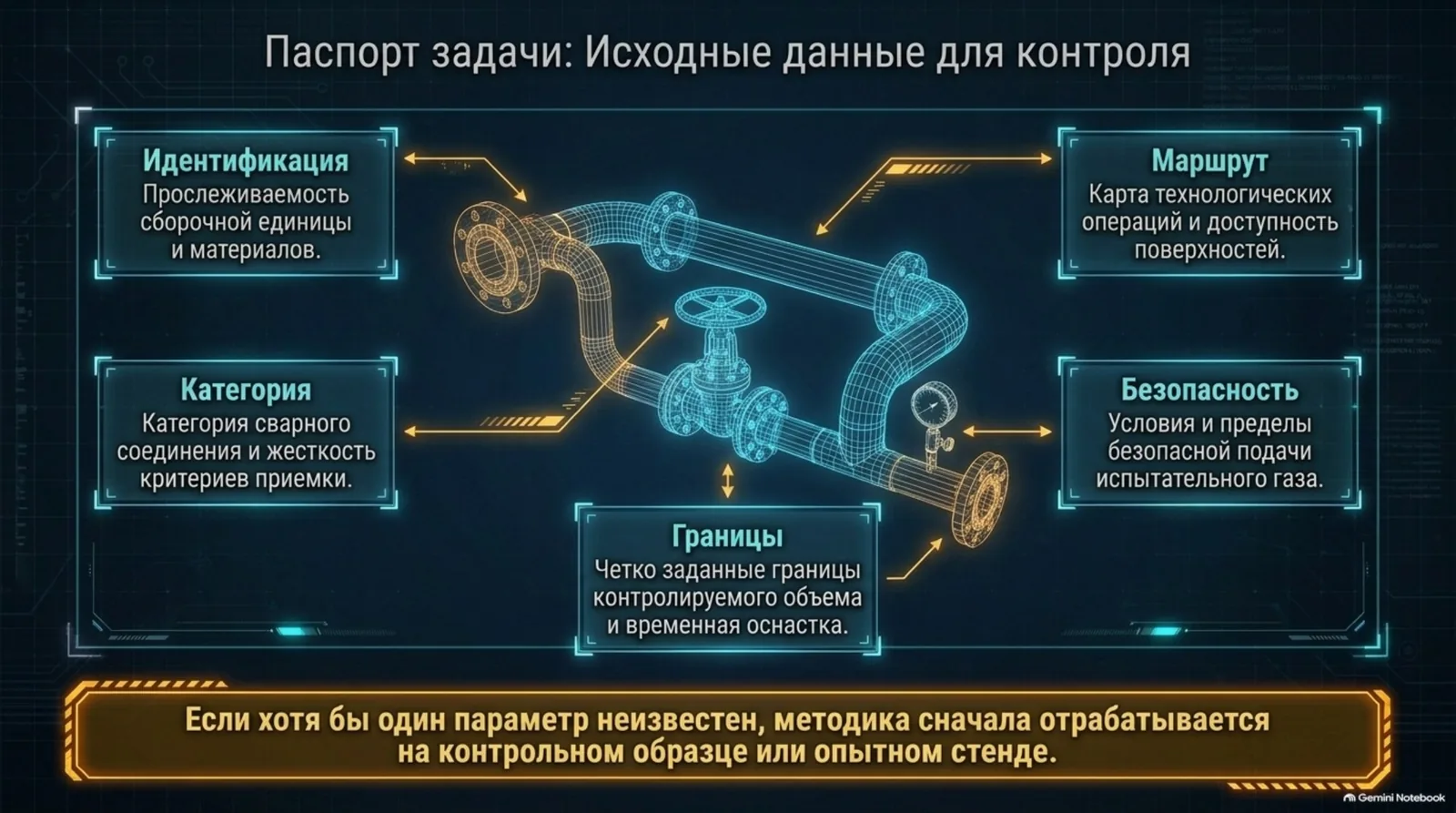

До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- идентификация сборочной единицы и прослеживаемость материалов
- карта технологических операций и доступность поверхностей
- категория соединения и критерии приёмки
- условия безопасной подачи газа или жидкости
- границы контролируемого объёма и временная оснастка
- порядок ремонта, повторного контроля и закрытия контрольной точки
3. Последовательность выполнения

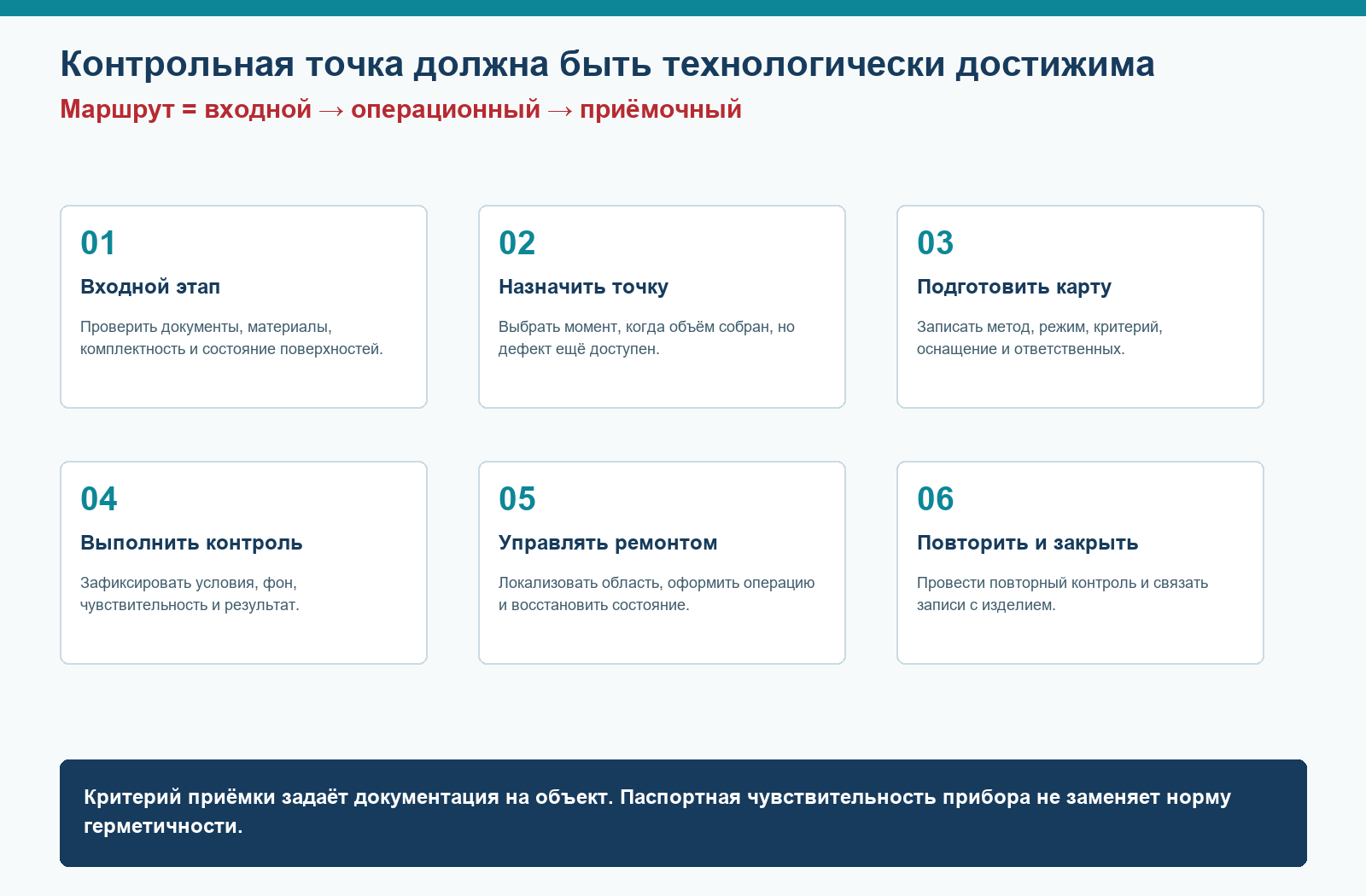

01. Входной этап
Проверить документы, материалы, комплектность и состояние поверхностей.
02. Назначить точку
Выбрать момент, когда объём собран, но дефект ещё доступен.
03. Подготовить карту
Записать метод, режим, критерий, оснащение и ответственных.
04. Выполнить контроль

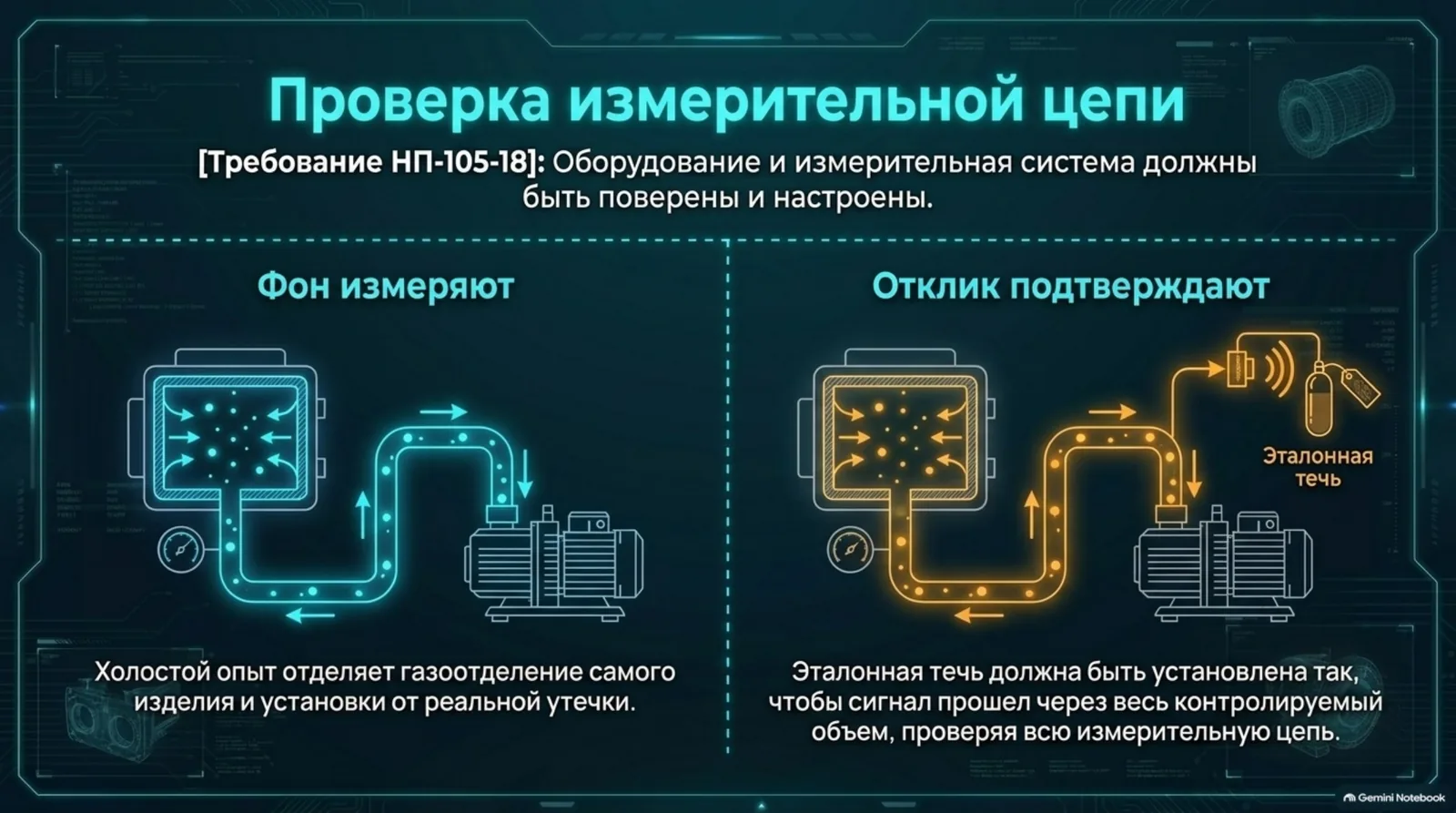

Зафиксировать условия, фон, чувствительность и результат.
05. Управлять ремонтом
Локализовать область, оформить операцию и восстановить состояние.
06. Повторить и закрыть
Провести повторный контроль и связать записи с изделием.
4. Контрольная матрица

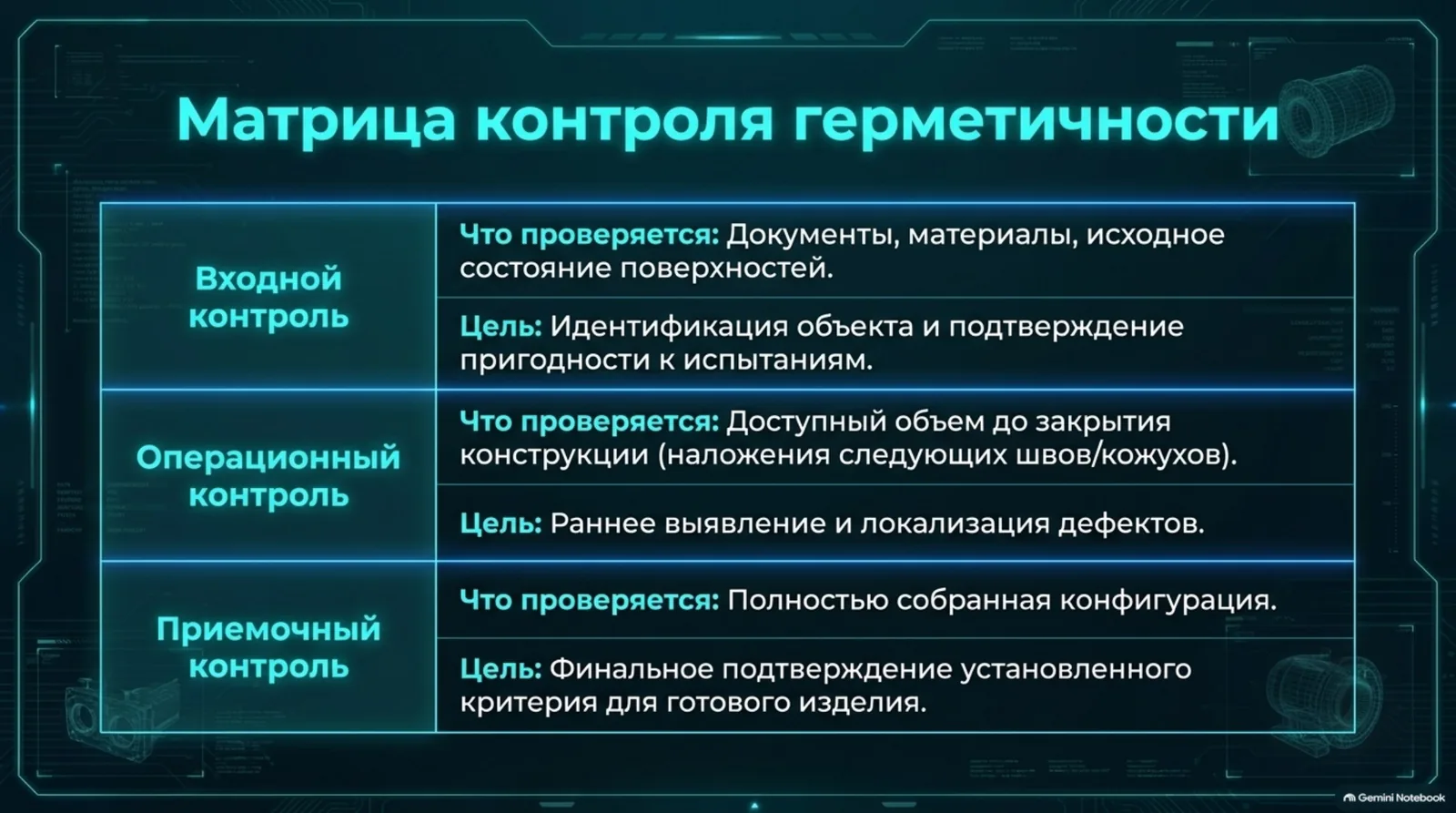

| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Этап | Входной контроль | Документы и исходное состояние | Идентификация и пригодность |
| Этап | Операционный контроль | Доступный объём до закрытия конструкции | Раннее выявление дефекта |
| Этап | Приёмочный контроль | Собранная конфигурация | Подтверждение установленного критерия |
| Отклонение | Ремонт | Граница, технология и исполнитель | Прослеживаемая запись |
| Отклонение | Повторный контроль | Объём после ремонта | Новое измерение и решение |
5. Измерительная модель
Маршрут = входной → операционный → приёмочный
Последовательность выбирают так, чтобы дефект был доступен для обнаружения и ремонта, а последующие операции не разрушали доказательность результата. После ремонта область и объём повторного контроля задают документированно.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.
6. Неопределённость и воспроизводимость

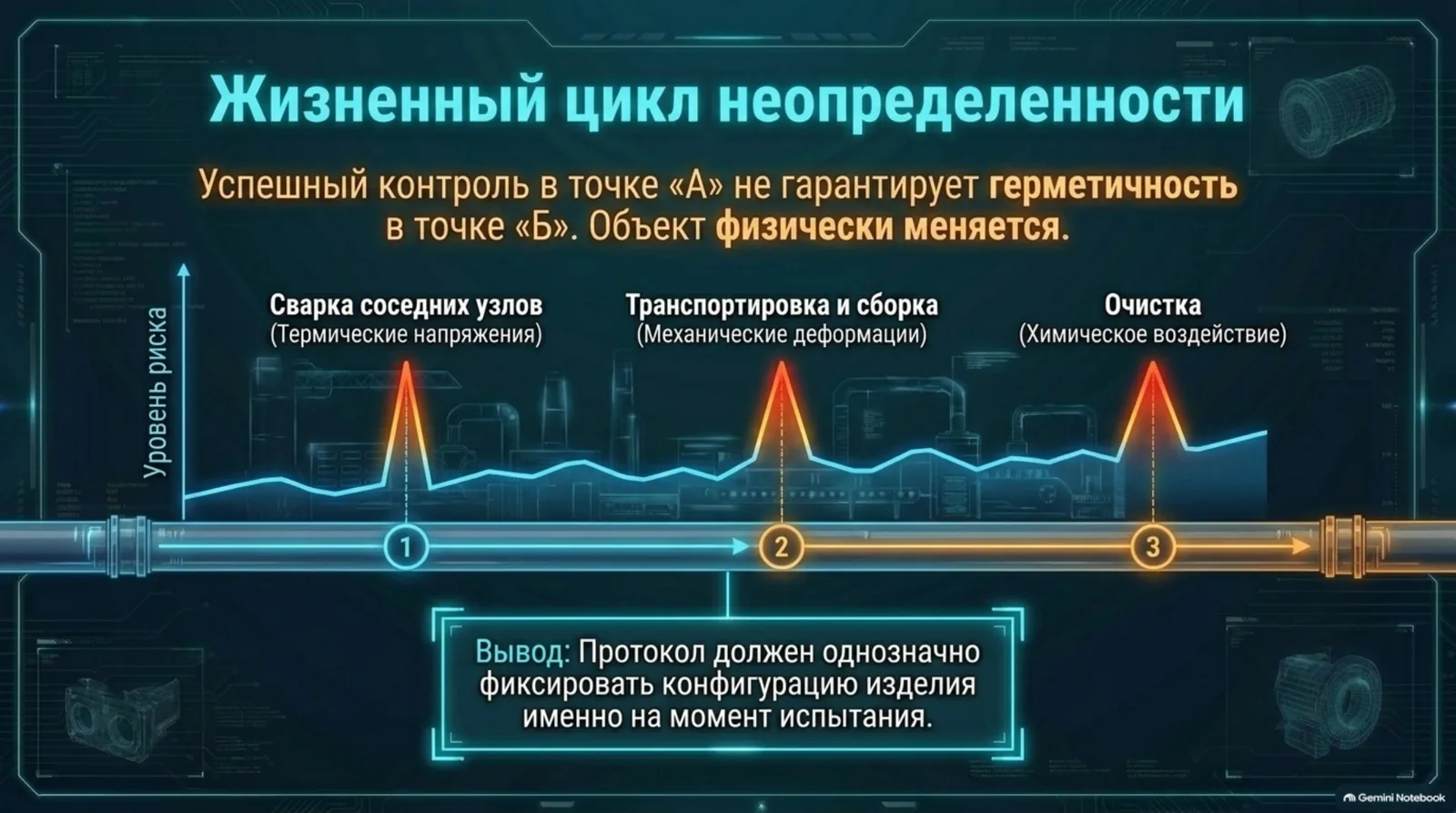

На производственном маршруте к измерительной неопределённости добавляется риск изменения объекта между контрольными точками: сварка, термообработка, очистка, транспортирование и окончательная сборка. Поэтому протокол должен однозначно указывать конфигурацию изделия и состояние временной оснастки на момент испытания.

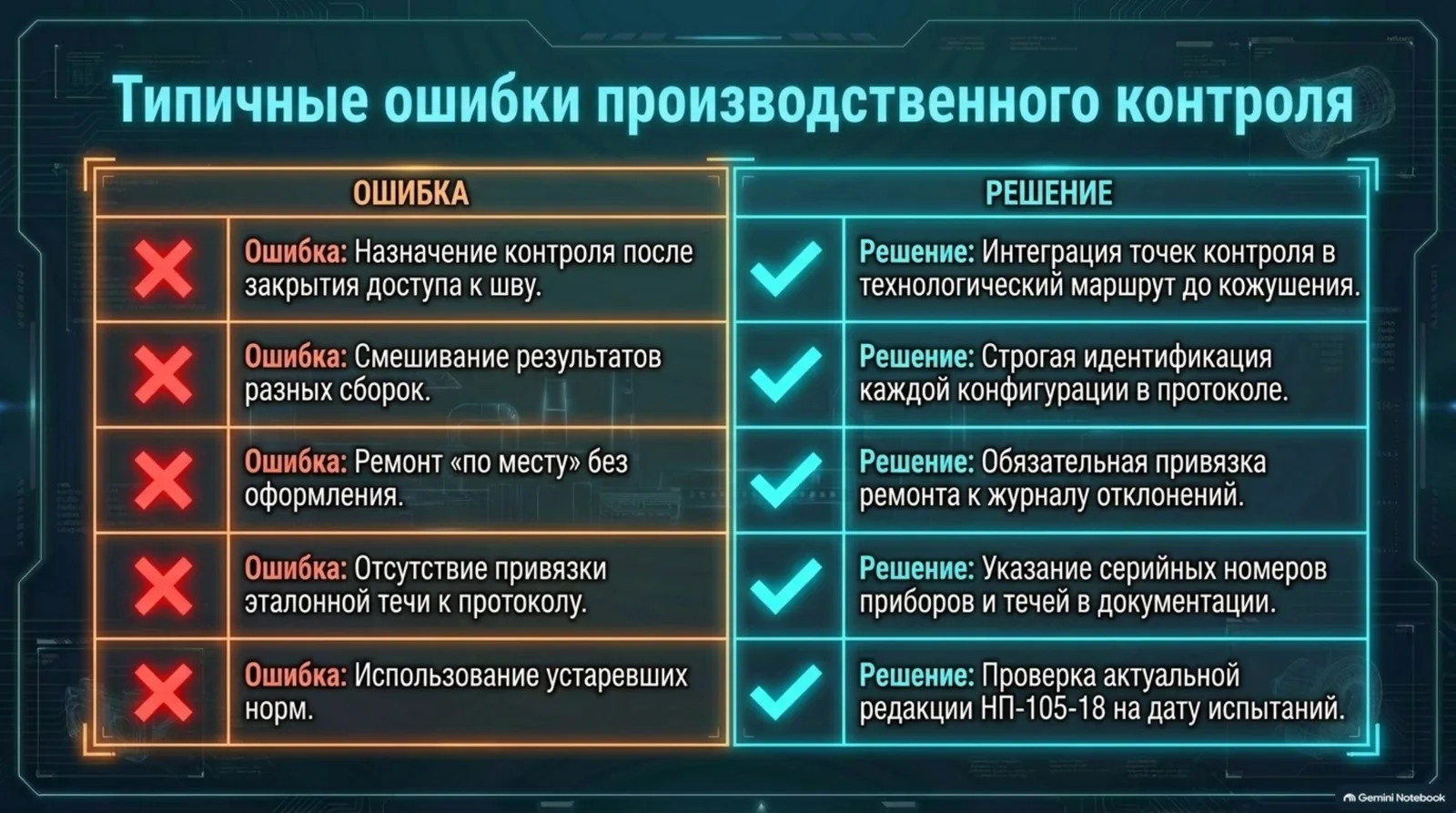

Частые методические ошибки
- Назначать контроль после закрытия доступа к потенциально дефектному соединению.
- Смешивать результаты разных сборочных конфигураций без идентификации.
- Проводить ремонт без оформленной границы и повторного контроля.
- Не связывать приборы и эталонные течи с конкретным протоколом.
- Использовать неподтверждённую редакцию нормативного документа.
7. Что должно остаться после испытания

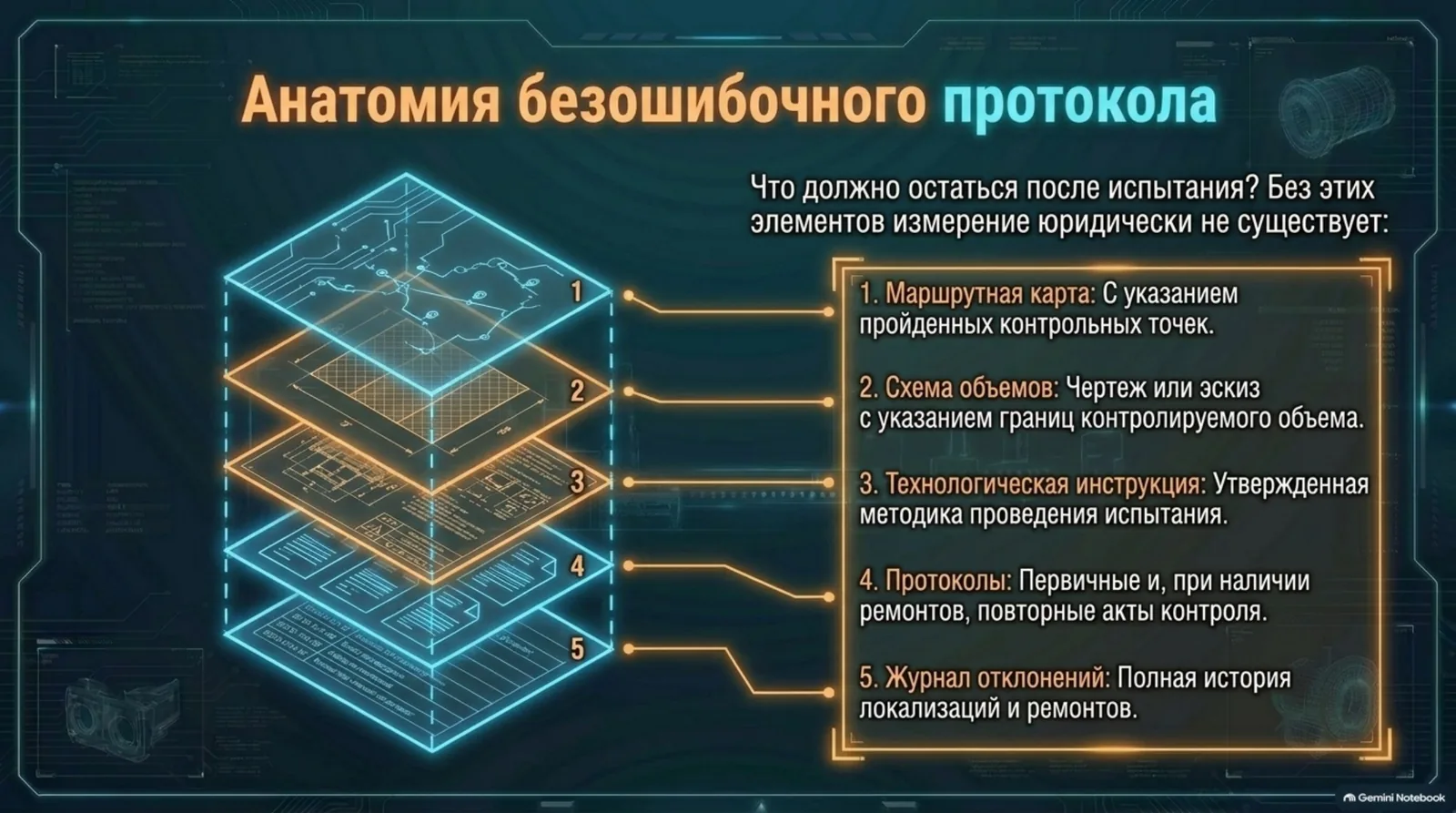

Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- маршрутная карта с контрольными точками
- схема контролируемых объёмов
- технологическая инструкция
- протоколы первичного и повторного контроля
- журнал отклонений и ремонтов

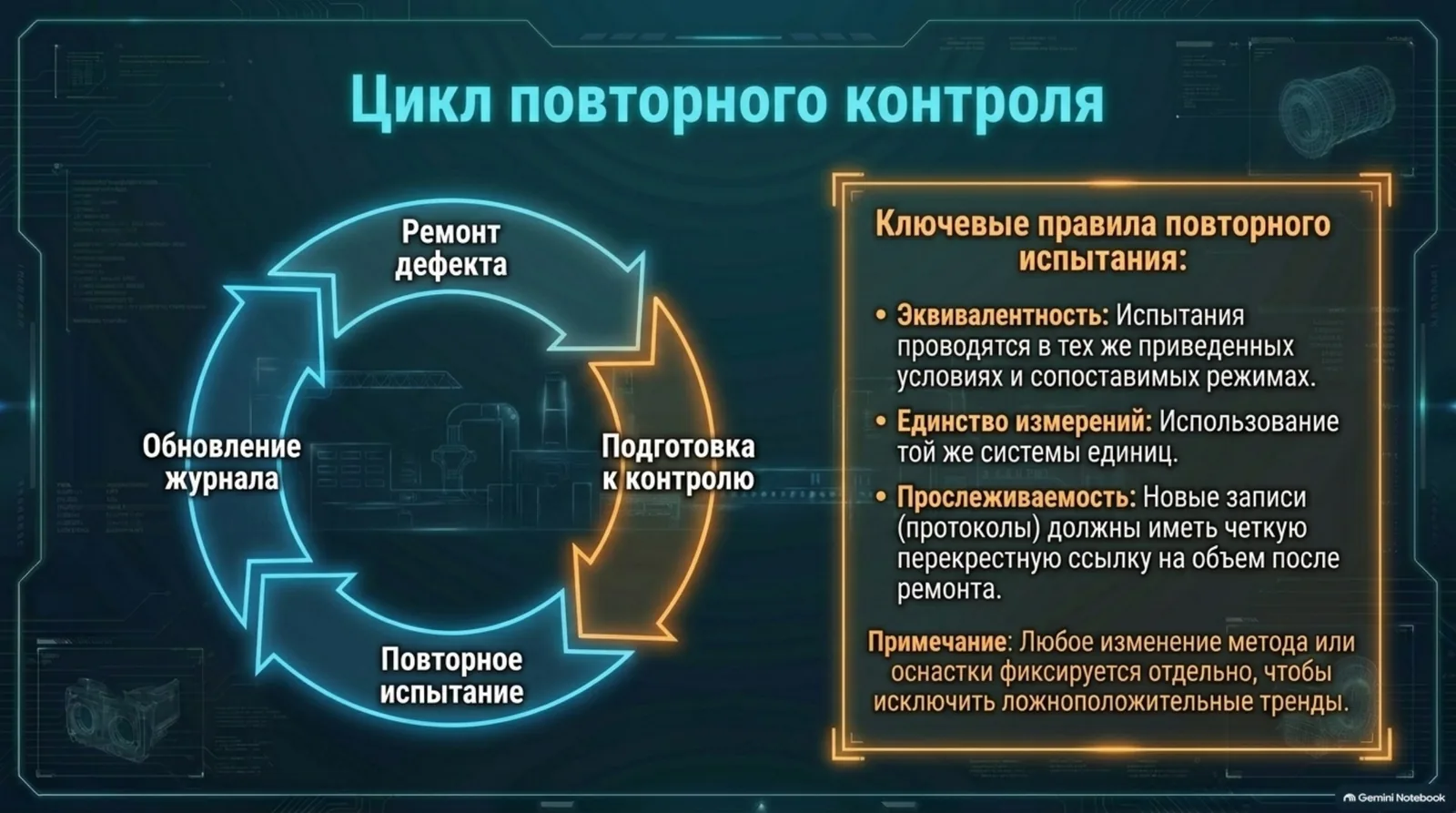

При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
Мультимедийный разбор

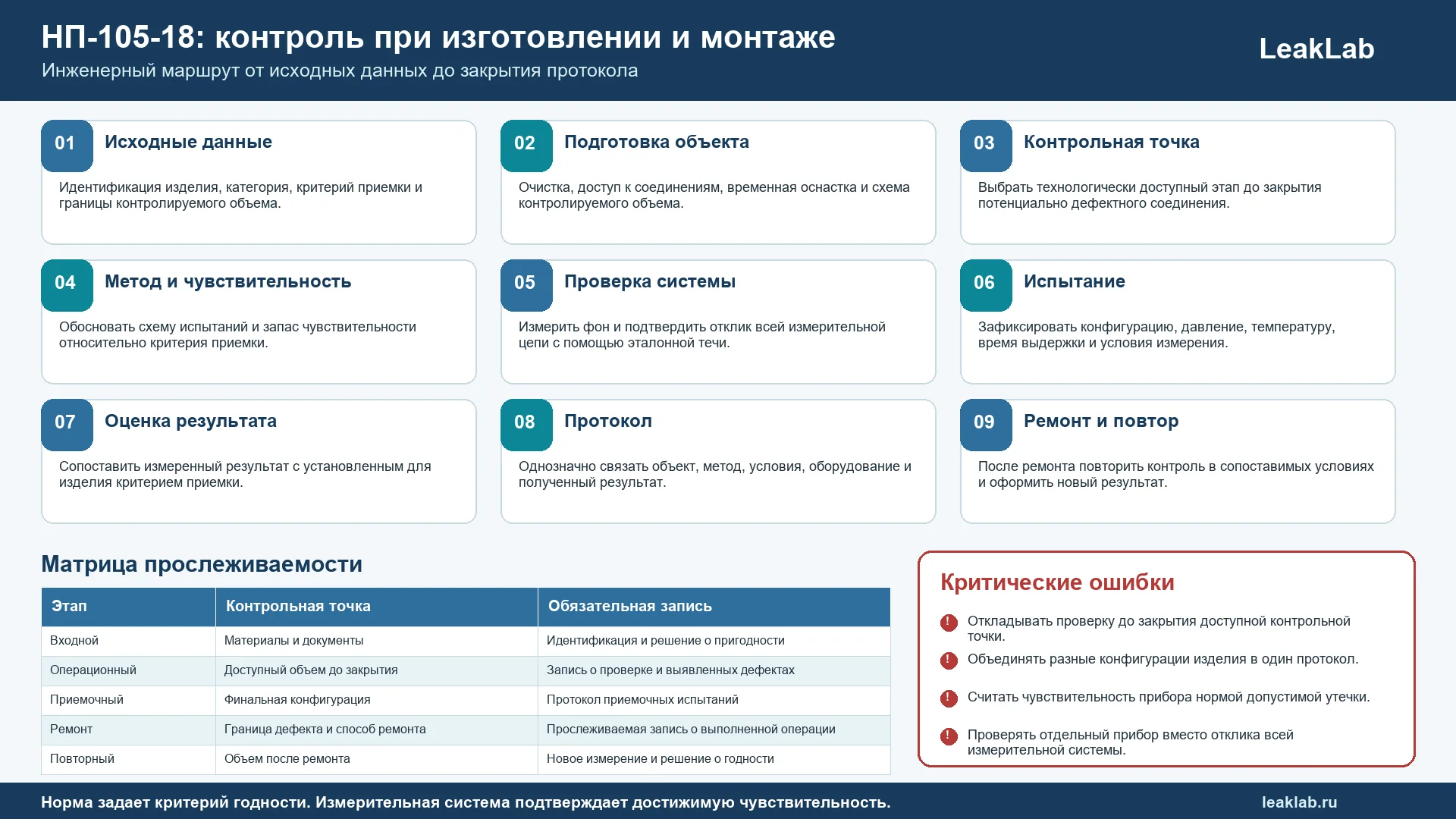

Видео, аудио, инфографика и презентация показывают место контроля герметичности в маршруте изготовления и монтажа: от исходных данных и выбора контрольной точки до ремонта, повторного контроля и оформления доказательных записей.
