Вакуум понижает температуру кипения влаги и увеличивает движущую силу массопереноса, но одновременно ослабляет газовую конвекцию. Поэтому производительность LeakLab-900 определяется согласованной работой нагреваемых поверхностей, продукта, паропровода, конденсатора и насоса.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.
| Параметр | Подтвержденное значение или условие |
|---|---|
| Назначение | вакуумная сушка и тепловая обработка |

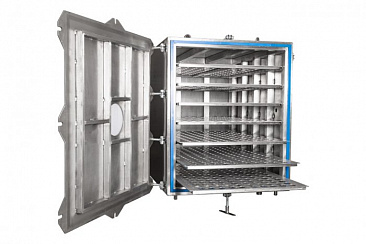

| Компоновка | полочная прямоугольная камера с фронтальной загрузкой |
| Давление | задается по техническому заданию |
| Температура | задается по продукту и техническому заданию |
| Насос и ловушка | выбираются по паровой нагрузке |
| Критерий окончания | масса, тренд давления, влажность или подтвержденное время |
Физический принцип

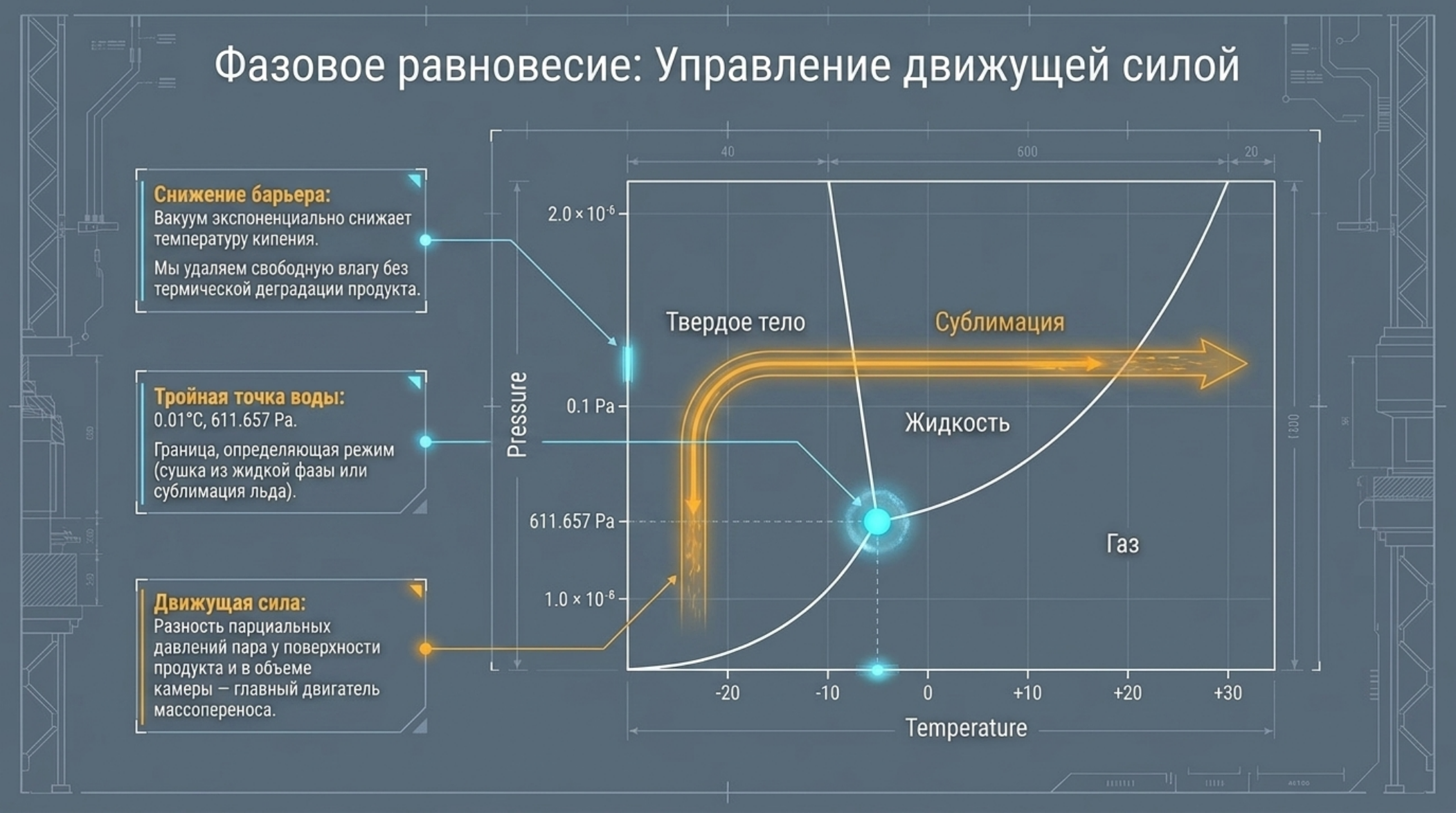

Снижение давления уменьшает температуру фазового перехода свободной воды. Испарение поглощает тепло и охлаждает продукт, поэтому без достаточного подвода тепла скорость процесса падает.

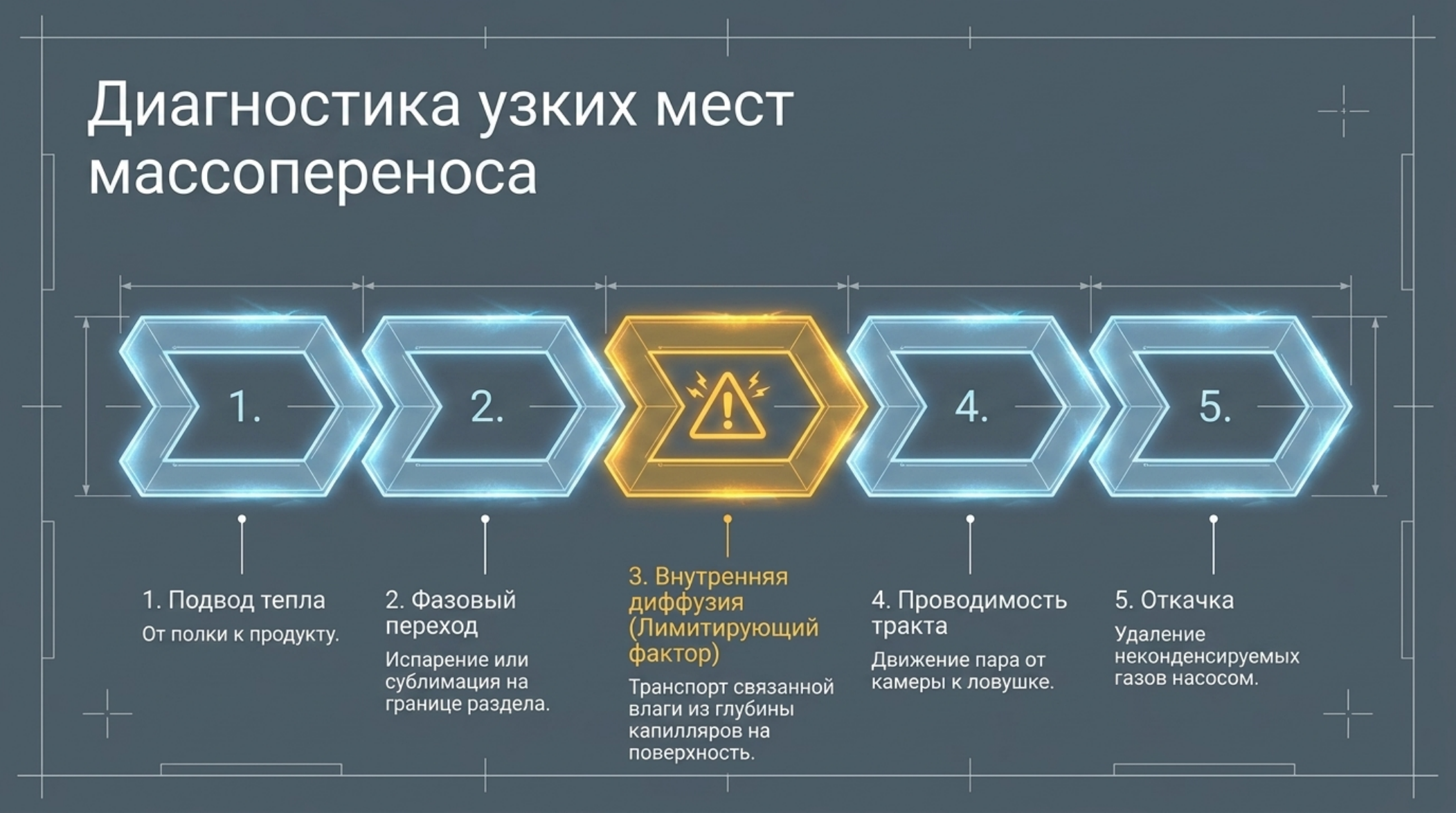

Внутренняя влага должна диффундировать к поверхности. Слишком жесткий начальный режим может сформировать сухую корку, вызвать вспенивание или унос частиц, после чего именно внутренняя диффузия становится ограничивающей.

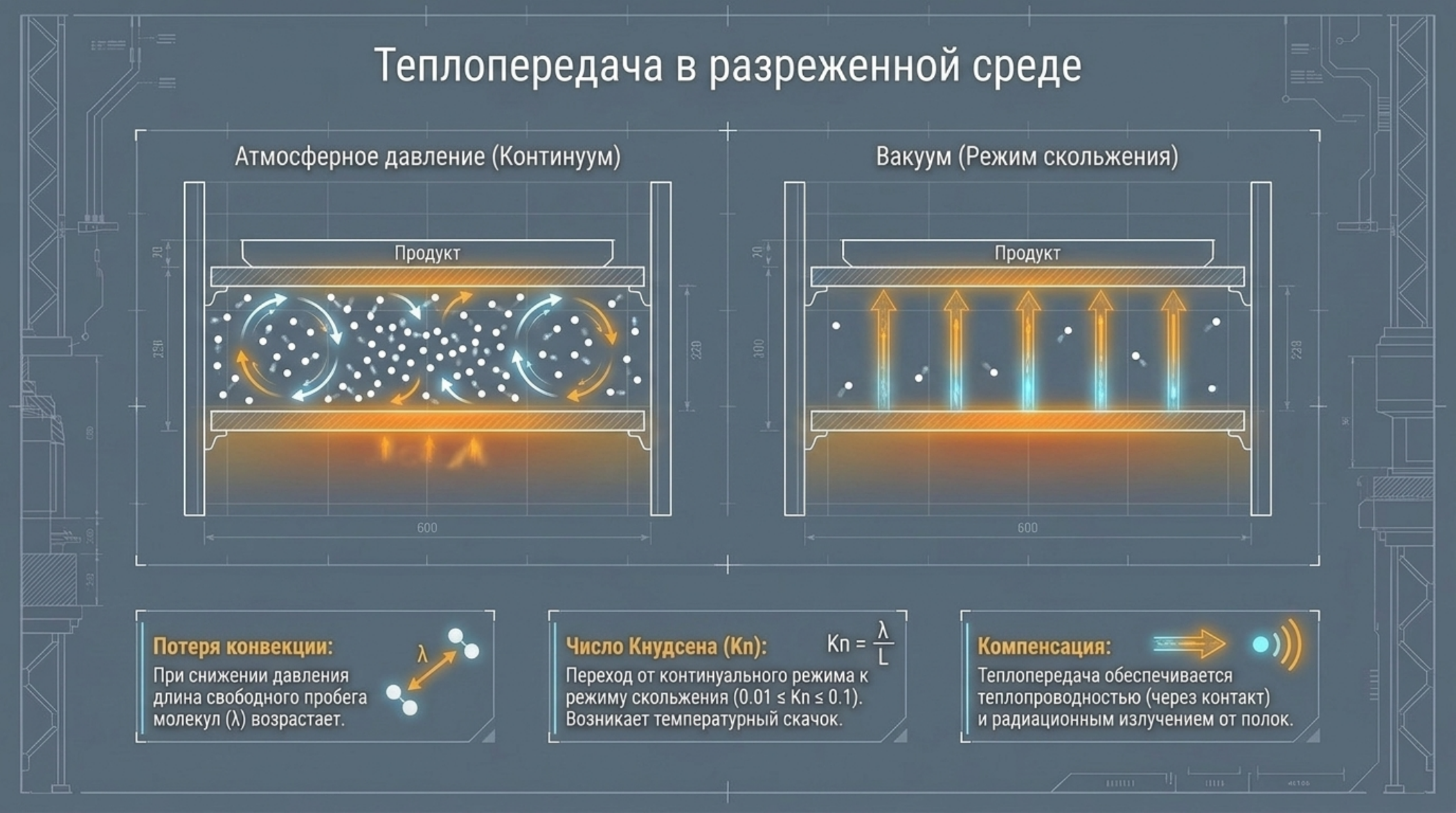

Под вакуумом температура полки и температура продукта расходятся. Контактное сопротивление, излучение, загрузка и положение датчика формируют реальный температурный профиль.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе

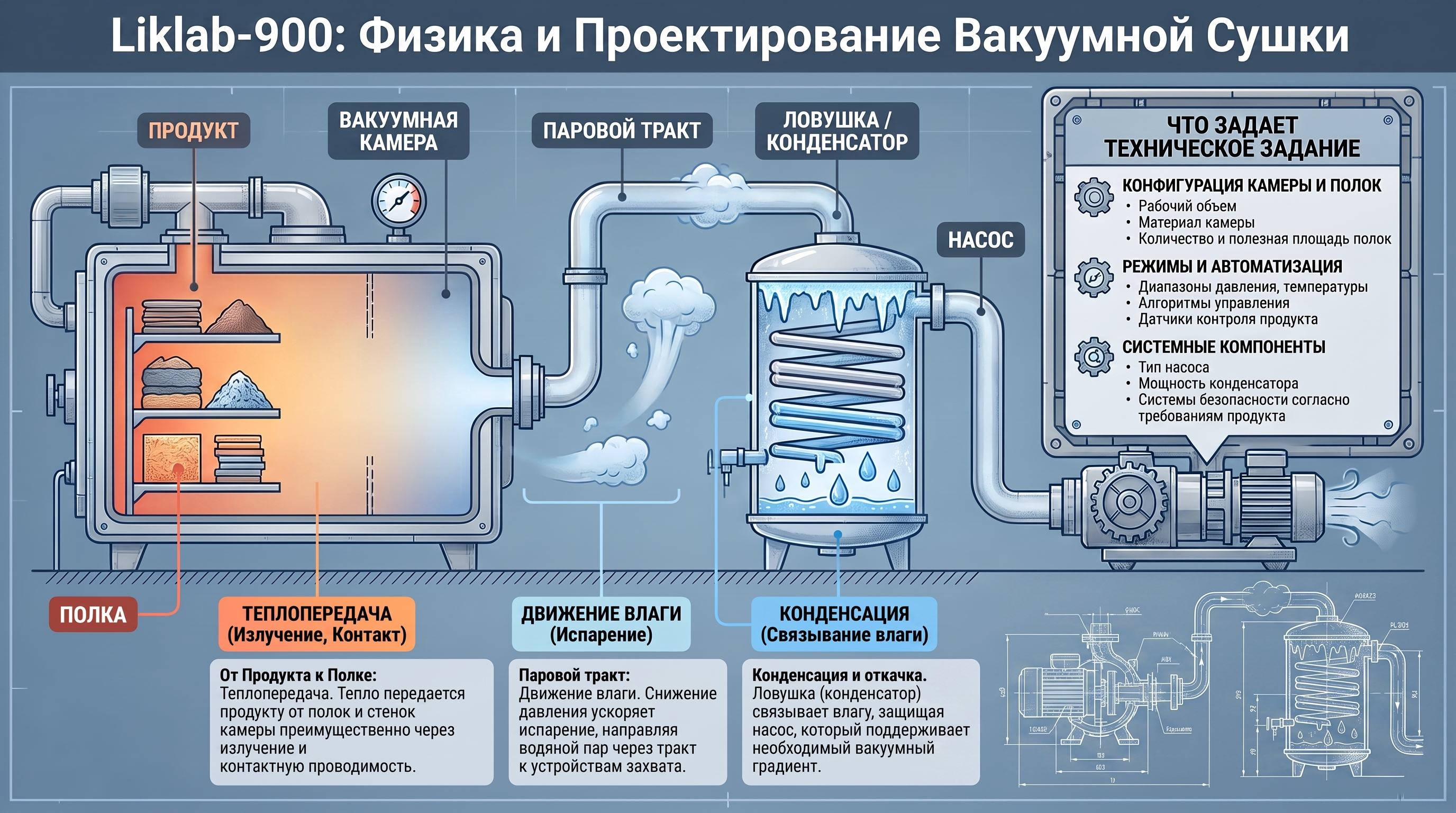

Водяной пар создает значительную нагрузку на насос. Конденсатор, холодная ловушка, газобалласт или совместимый сухой насос подбираются по потоку пара и допустимому загрязнению.
Цикл разделяют на прогрев, управляемое снижение давления, основной период удаления свободной влаги, диффузионный хвост и охлаждение. Для каждого этапа задают допустимые температуры продукта.
Окончание процесса нельзя надежно определить по одному значению вакуумметра. Используют потерю массы, скорость изменения давления после изоляции, влажность откачиваемого газа или валидированное время.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| Атмосферная сушка | сильная конвекция, более высокая температура кипения | простые термостойкие продукты |
| Вакуумная сушка | низкая температура кипения, слабая конвекция | термочувствительные и пористые материалы |
| Лиофилизация | замораживание и сублимация | специализированные продукты и строгий цикл |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.
Практический алгоритм внедрения
- Охарактеризовать влагосодержание, толщину, термостойкость и допустимое вспенивание.
- Определить тепловой поток и репрезентативные точки измерения температуры продукта.
- Рассчитать паровую нагрузку, проводимость тракта и конденсатор.
- Провести ступенчатый цикл с записью давления и температуры.
- Подтвердить окончание независимым критерием и повторяемостью партии.

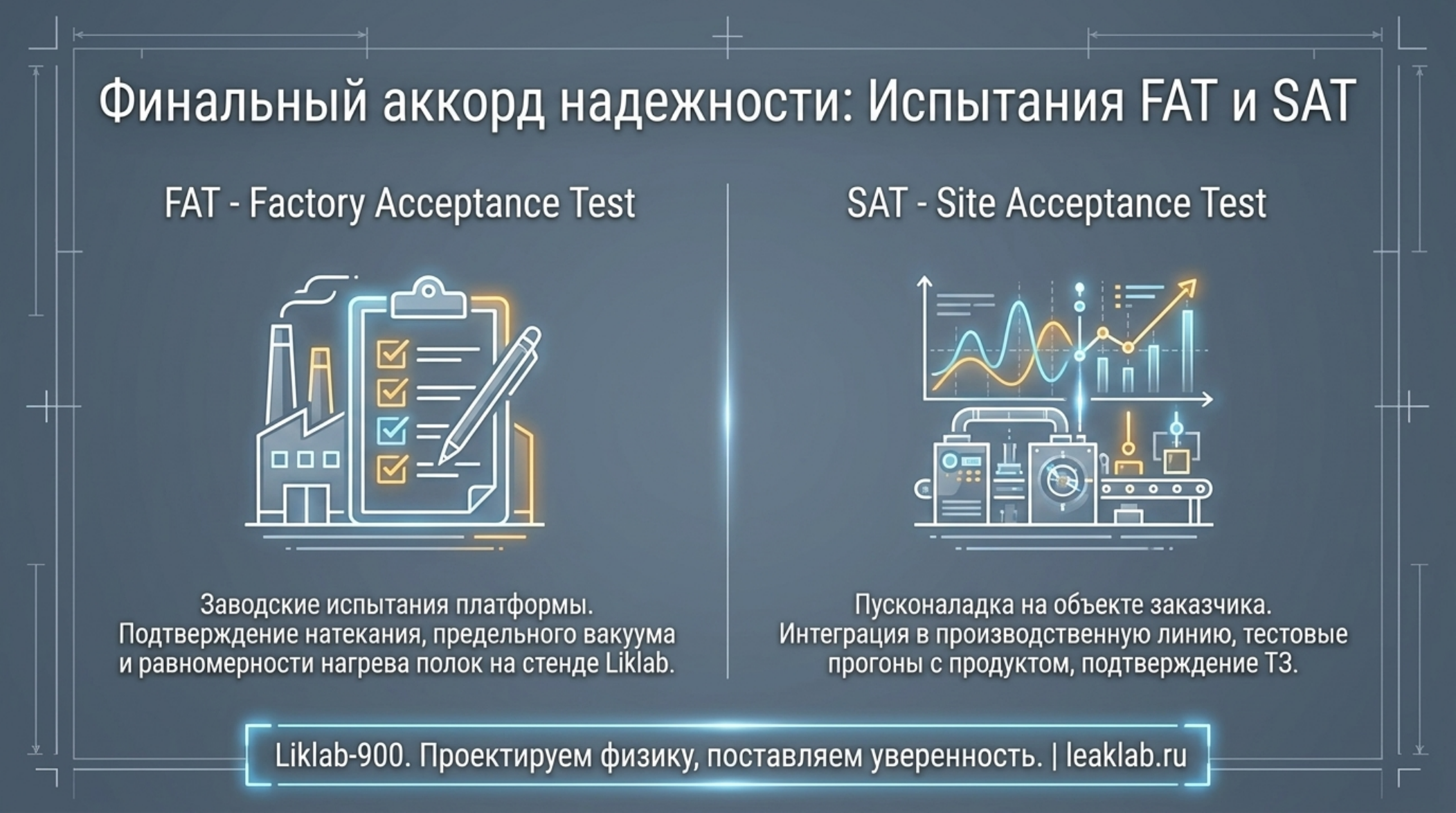

На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.
Иллюстрированный технический разбор
Научный и патентный ландшафт

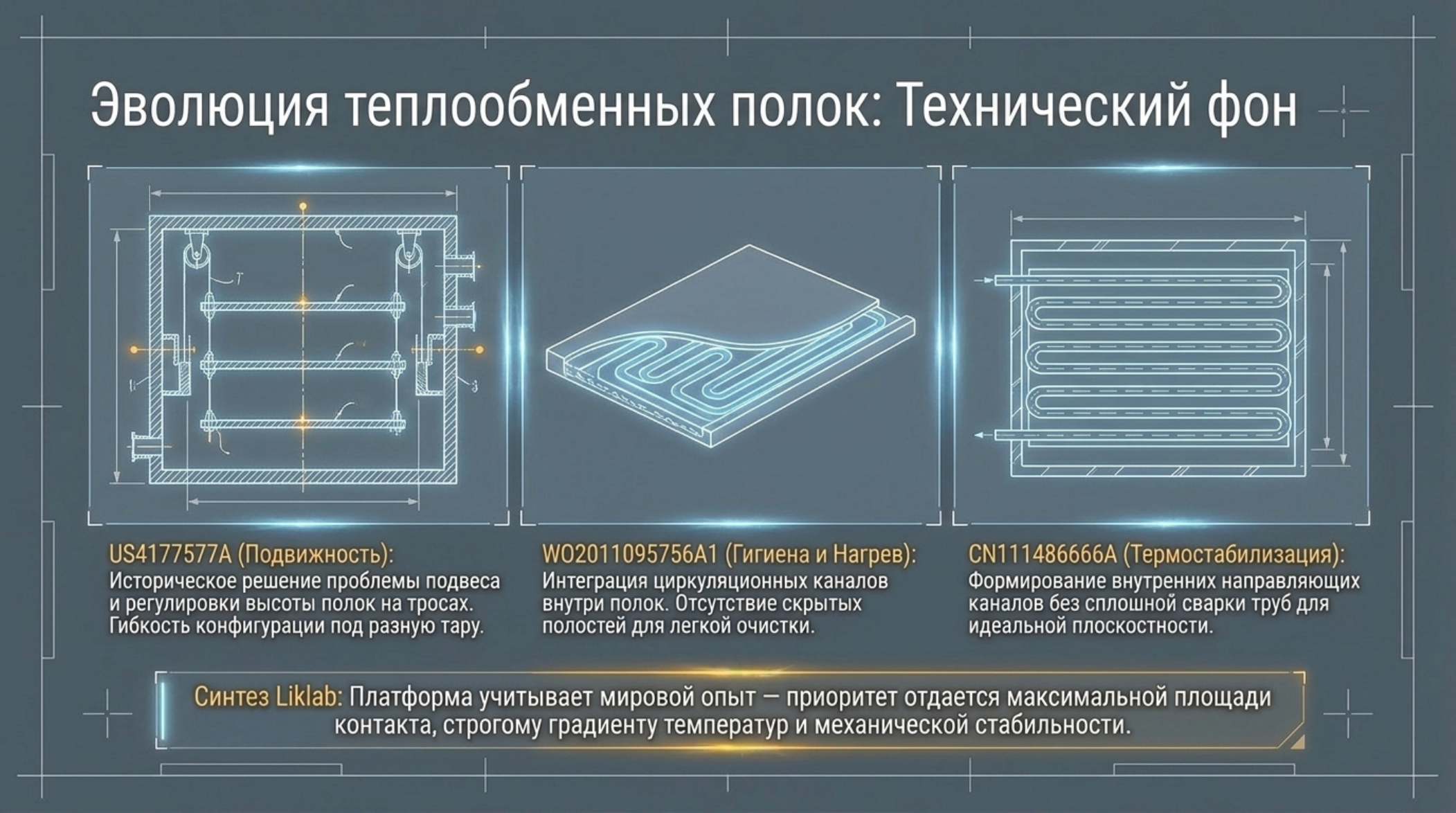

Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US4177577A | полочная система вакуумной сушки |
| US4325193A | управление полочным сушильным аппаратом |
| WO2011095756A1 | камера с нагреваемыми полками |
| CN111486666A | конструкция полки вакуумной сушилки |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- Vacuum, 1959. Vacuum drying. DOI 10.1016/0042-207X(56)90008-2.
- Toward the mathematical modeling of heat and mass transfer in vacuum freeze-drying. DOI 10.1016/0011-2240(81)90087-0.
- WO2011095756A1. Vacuum drying apparatus with heated shelves.
- CN103499200A. Shelf device of vacuum freeze drier.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.
Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
