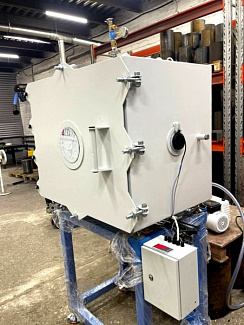

LeakLab-288 предназначена для вакуумирования и нагрева компаундов и изделий. Снижение давления расширяет пузырьки и облегчает выход растворенных газов, а нагрев уменьшает вязкость. Но слишком быстрый цикл способен вызвать интенсивное кипение, вспенивание и загрязнение насоса.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.

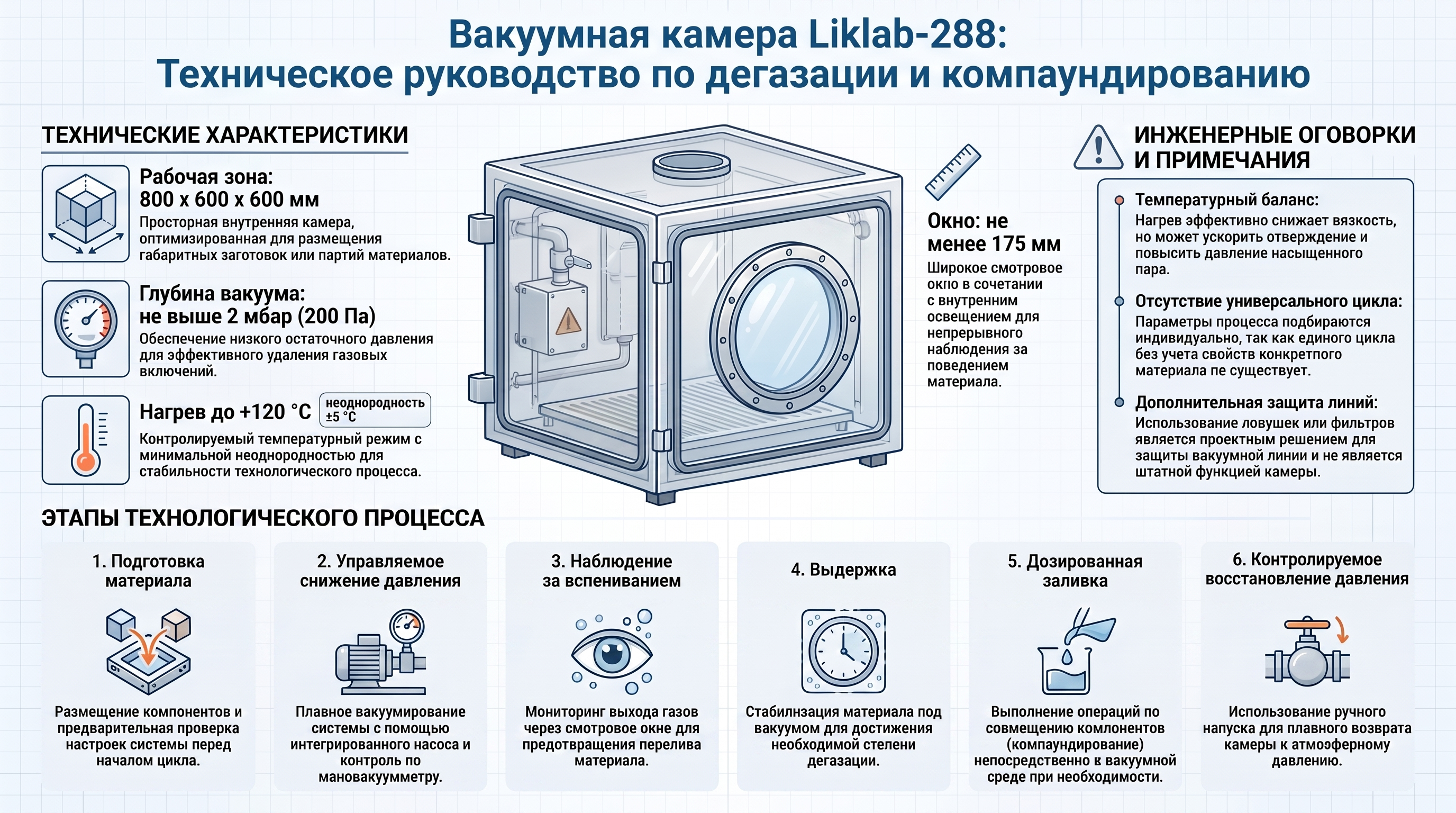

| Параметр | Подтвержденное значение или условие |
|---|---|
| Рабочая зона | не менее 800×600×600 мм |
| Остаточное давление | не выше 200 Па |
| Нагрев | до +120 °C |
| Неоднородность | ±5 °C в рабочей зоне |
| Наблюдение | окно не менее 175 мм и внутреннее освещение |
| Оснащение | встроенные насос, мановакуумметр и ручной напуск |
| Наружное исполнение | RAL 7035 |
Физический принцип

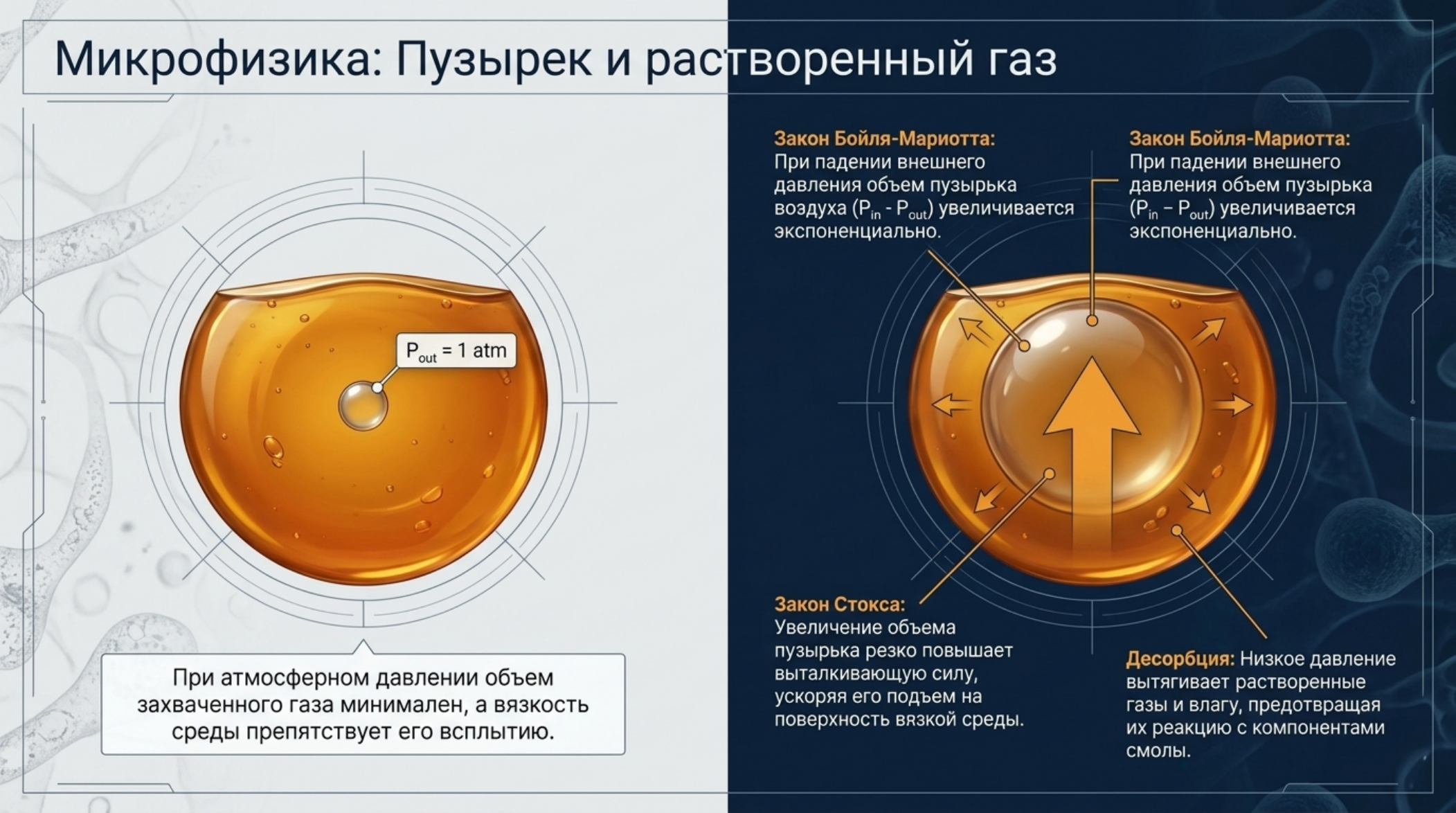

При снижении внешнего давления газовый пузырек расширяется. Увеличение размера повышает подъемную силу, но высокая вязкость тормозит движение. Мелкие пузырьки особенно устойчивы из-за капиллярного давления.

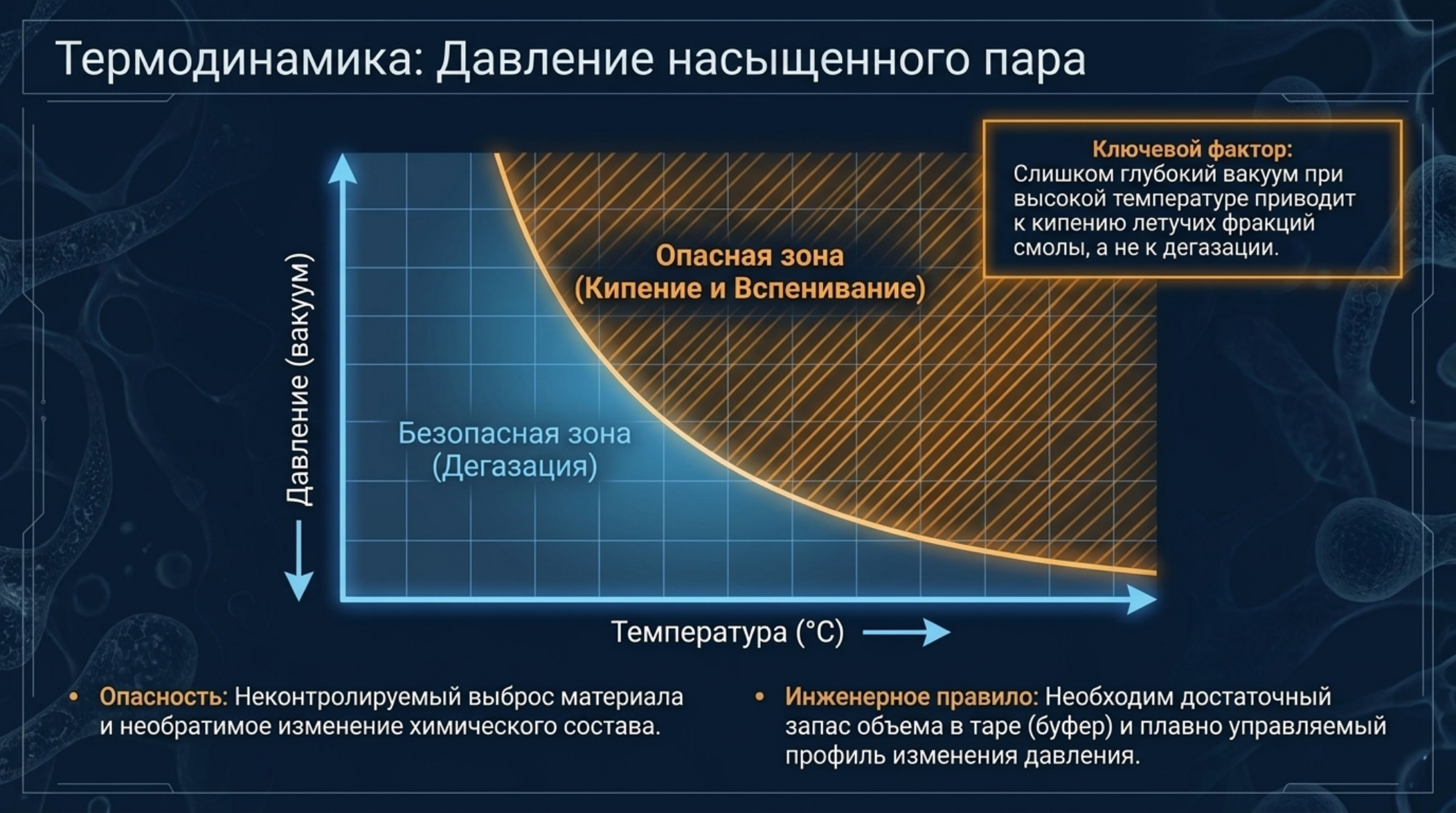

Нагрев снижает вязкость и ускоряет диффузию растворенного газа. Одновременно растет давление насыщенного пара, а реакционноспособный компаунд может быстрее отверждаться, поэтому температура оптимизируется вместе со временем.
После вакуумной заливки управляемое восстановление давления может помочь заполнению пор. Резкий напуск создает турбулентность, ударную нагрузку и новые дефекты.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе
Между камерой и насосом предусматривают защиту от капель, аэрозоля и конденсата. Тип фильтра или ловушки выбирают по материалу; защита не должна чрезмерно снижать проводимость.
Смотровое окно и освещение позволяют заметить вспенивание, но не заменяют датчики и межблокировки. Оператору нужен запас свободного объема и возможность плавно ограничить откачку.
Конструкцию двери, уплотнение, нагреватели, химическую совместимость и предохранительные устройства закрепляют в техническом задании и документации конкретной камеры.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| Вакуумная дегазация | снижение давления и рост пузырьков | смолы, силиконы, компаунды |
| Центрифугирование | поле ускорения | зависит от плотности и реологии |
| Ультразвук | акустическое воздействие | может нагревать и вовлекать газ; проверяется на материале |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.

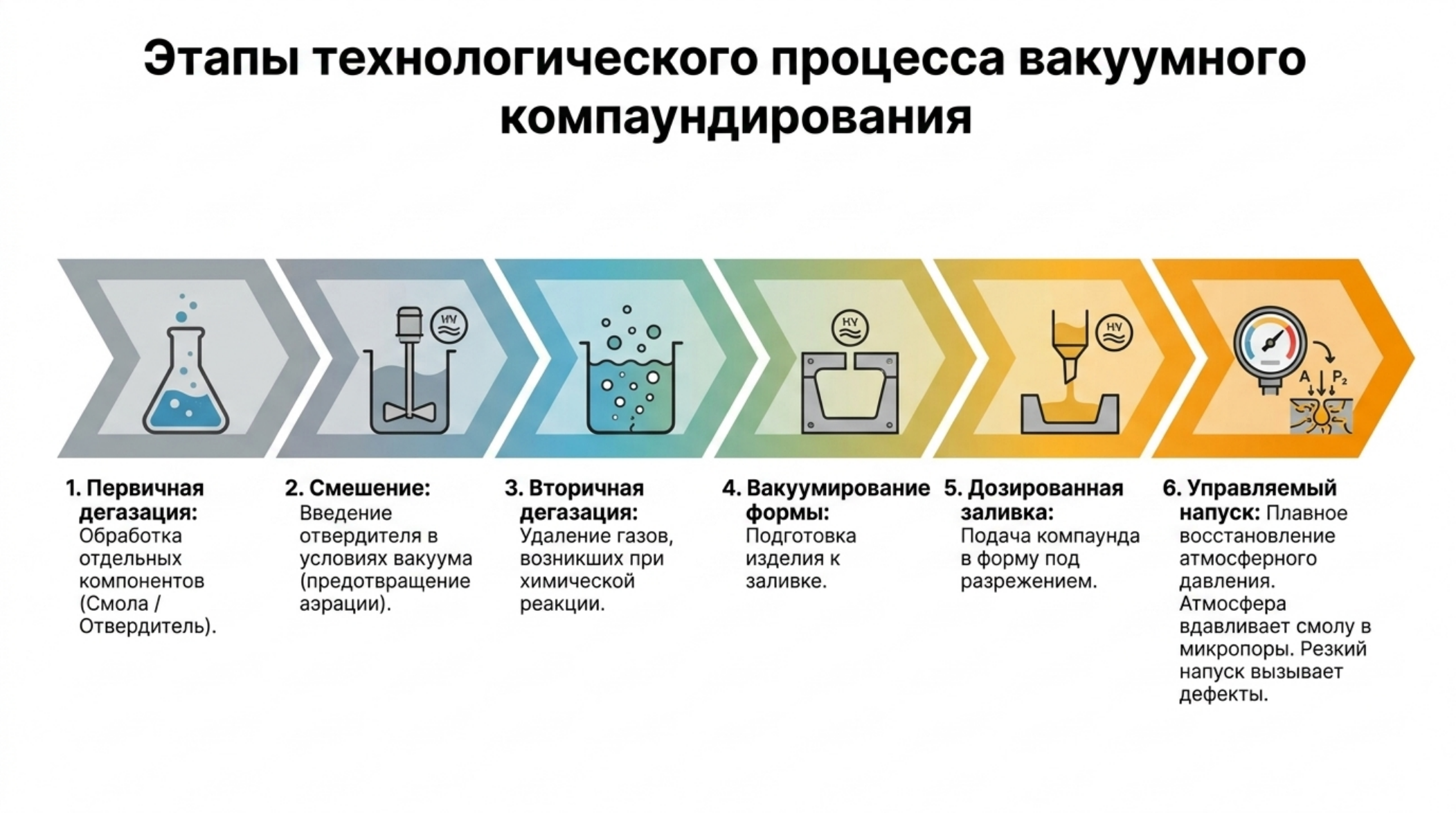

Практический алгоритм внедрения
- Оценить летучесть, вязкость, токсичность и совместимость материала.
- Загрузить материал с запасом объема для возможного вспенивания.
- Прогреть до подтвержденной температуры и снижать давление ступенчато.
- Удерживать режим по наблюдаемому поведению и тренду давления.
- Выполнить плавный напуск и документировать фактический цикл.

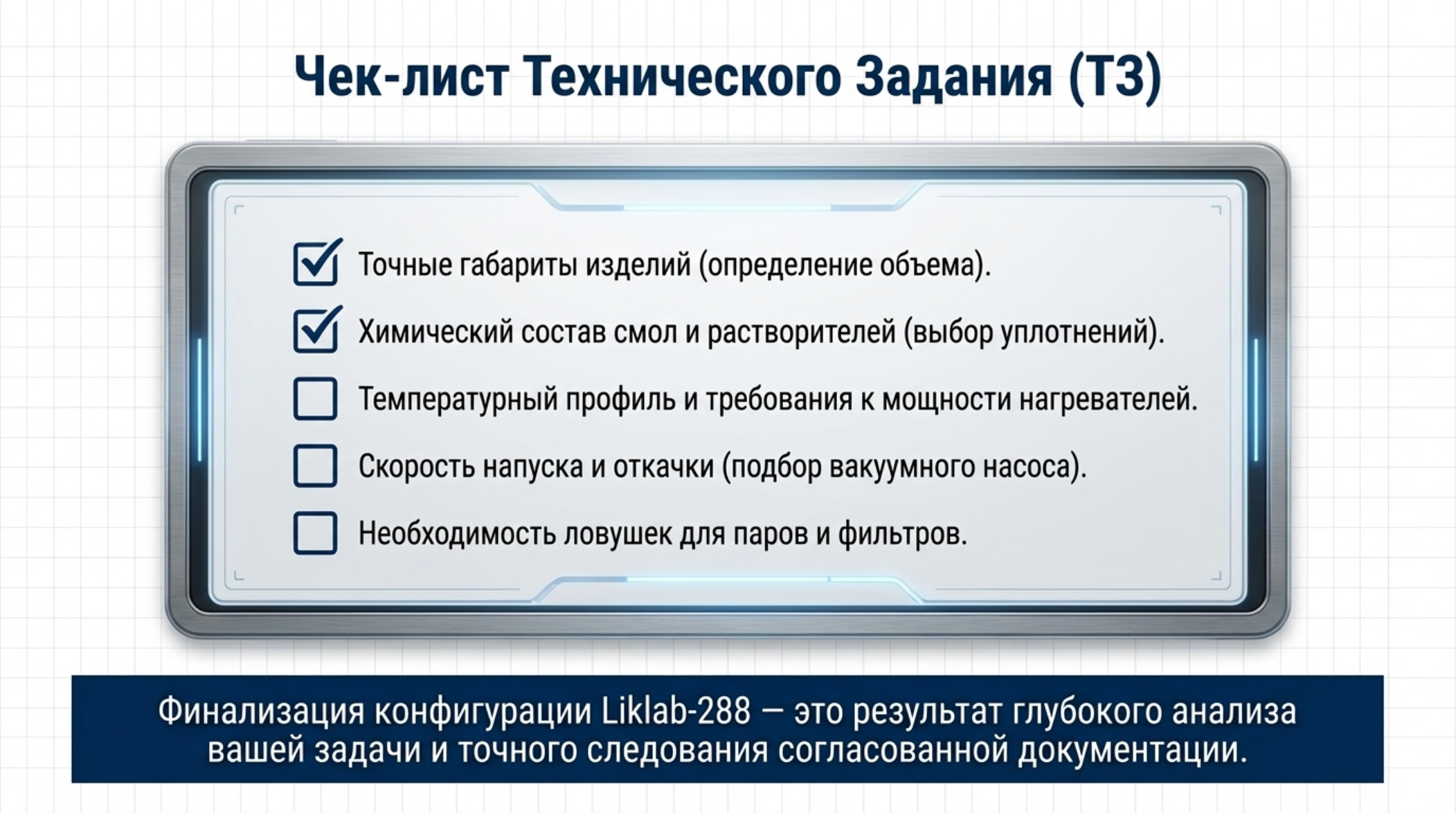

На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.
Иллюстрированный технический разбор
Научный и патентный ландшафт
Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US3621892A | дегазация, смешение и дозирование смол |
| WO2010022713A2 | многокомпонентное смешение и вакуумное литье |
| CN219416939U | подготовка образцов вакуумным смешением |
| CN107984662A | дегазация высоковязкой смолы |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- NASA/TP-2006-214133. Epoxy processing and vacuum degassing procedure.
- Sandia Report 912924. Bubble behavior in epoxy under vacuum and cure.
- US3621892A. Resin vacuum degassing and dispensing system and method.
- WO2010022713A2. Vacuum casting installation and mixing head.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.
Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
Подбор и внедрение: Лаборатория контроля герметичности ЛИКЛАБ
Специалисты Лаборатории контроля герметичности ЛИКЛАБ помогают сформировать техническое задание, подобрать конфигурацию, спроектировать вакуумный тракт и измерительный канал, выполнить пусконаладку и разработать проверяемую методику для конкретного изделия.
