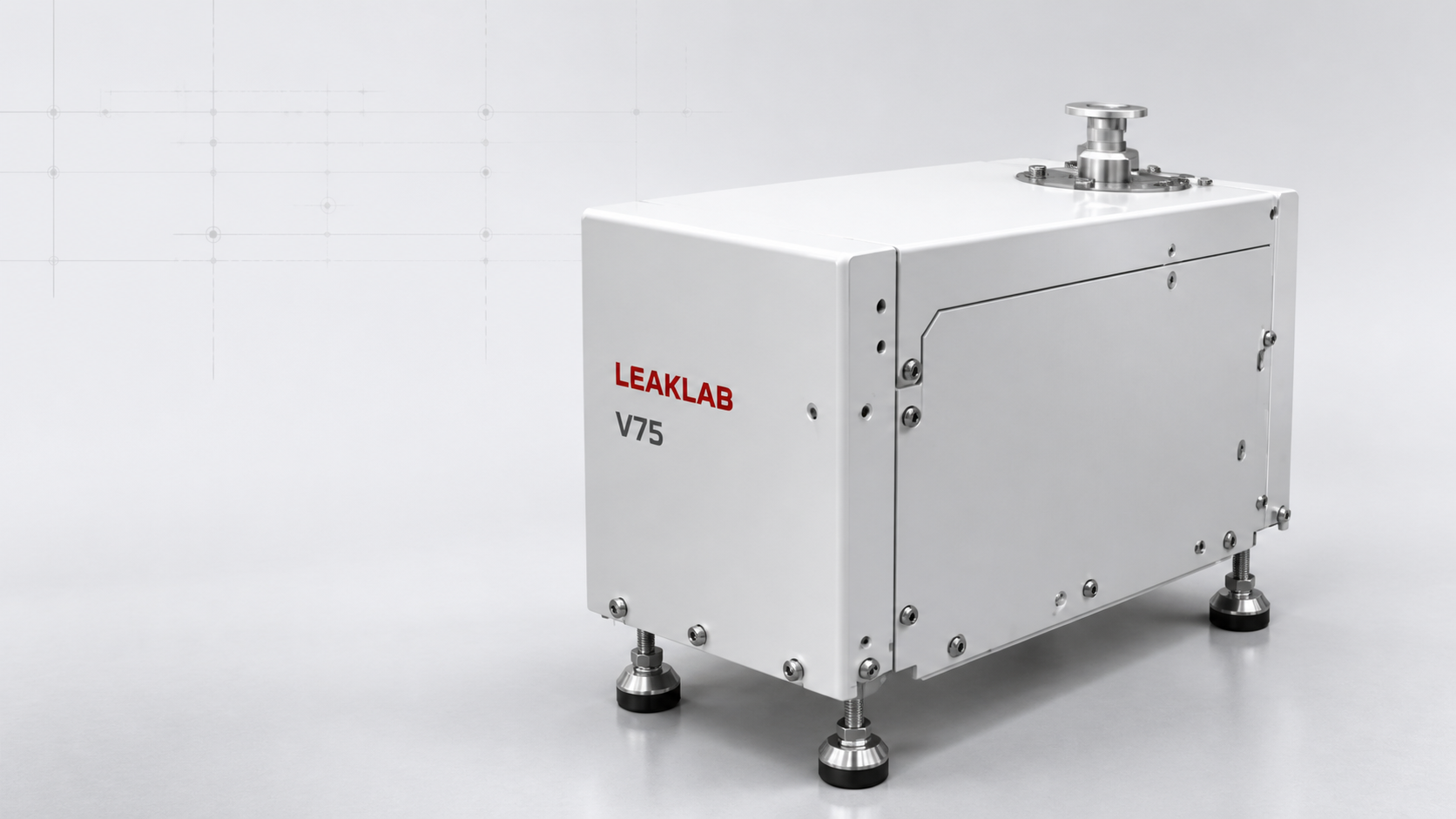

Система LeakLab V75 предназначена для интегрального контроля герметичности изделий в вакуумной камере с применением гелиевого масс-спектрометрического течеискателя. Главная ценность метода — возможность проверять изделие целиком, а не только заранее выбранные швы и соединения.
Почему вакуумная камера обнаруживает то, что трудно найти локально
При локальном поиске оператор последовательно обследует потенциально опасные зоны. Камерный способ решает другую задачу: изделие помещают в герметичный объем, создают предусмотренный методикой перепад давлений и регистрируют суммарное поступление индикаторного газа. Поэтому результат относится ко всему контролируемому изделию.
Такой подход особенно полезен в серийном производстве, когда необходимо обеспечить повторяемую процедуру, формализованный критерий приемки и документируемый результат. Если интегральный сигнал превышает допустимый уровень, место дефекта определяют отдельной процедурой локализации.

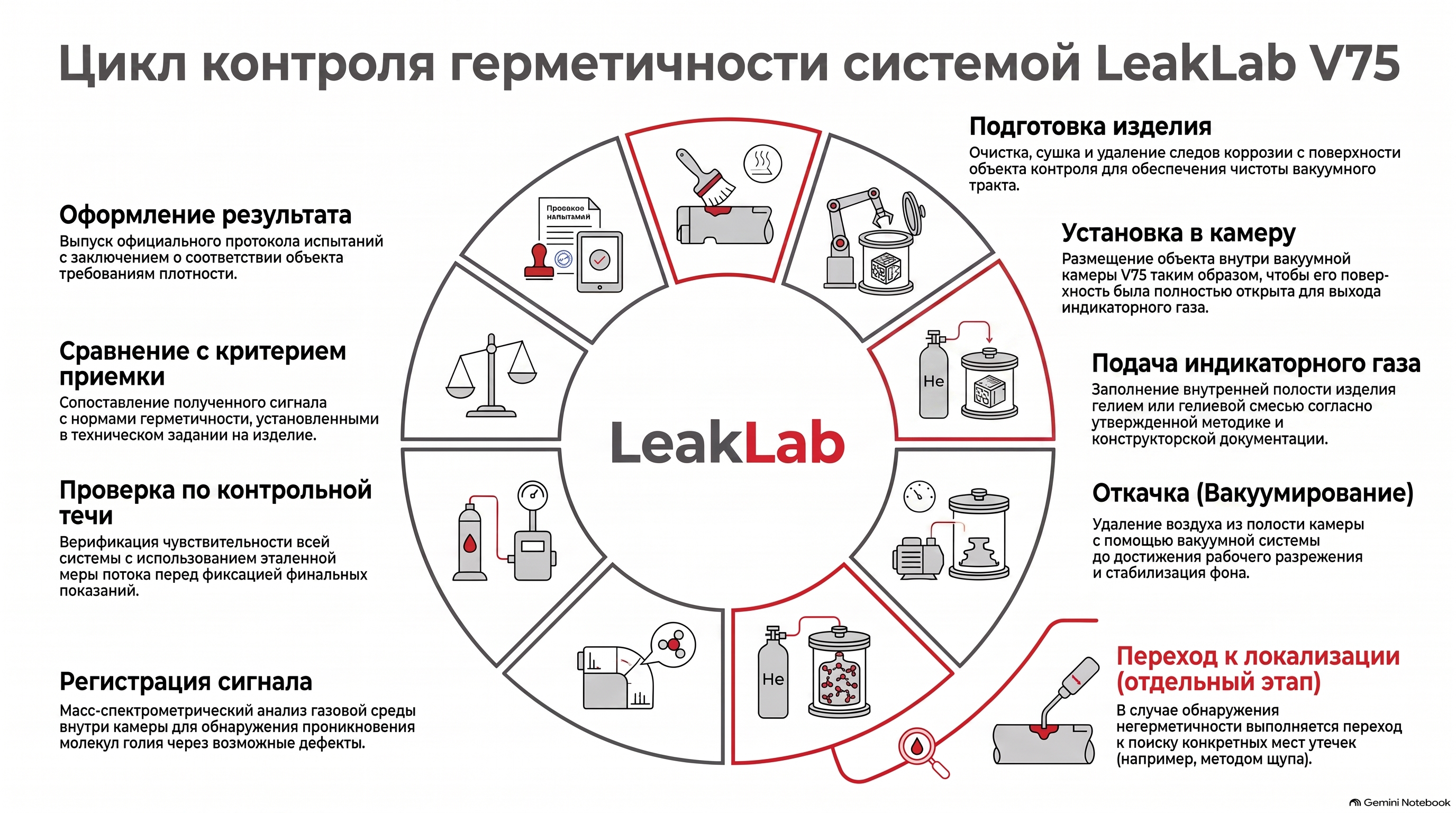

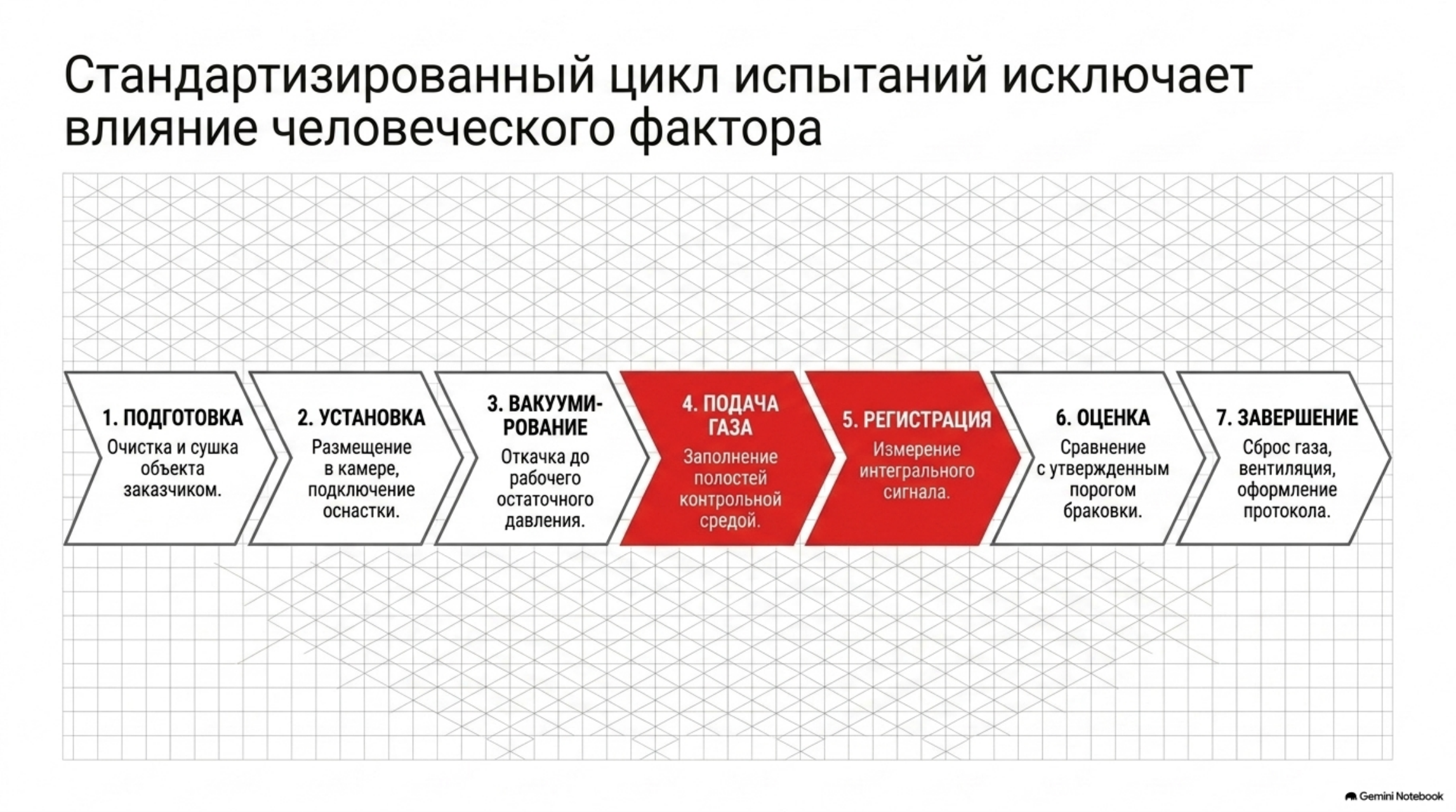

Качественная последовательность испытания

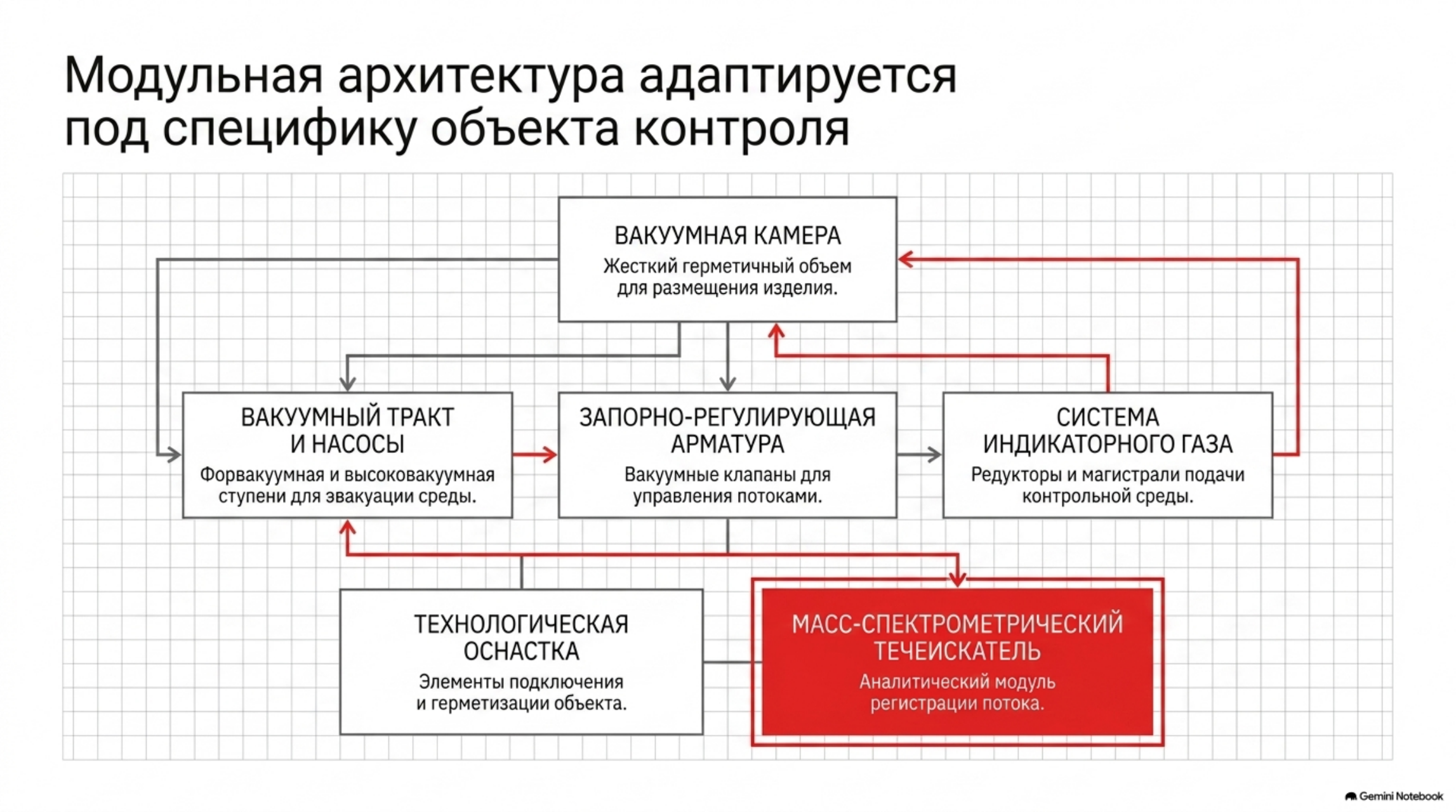

Из каких функциональных блоков формируется решение
Испытательный объем
Камера, крышка, уплотнение и оснастка должны соответствовать геометрии изделия, числу циклов и требованиям промышленной безопасности.
Вакуумный тракт
Насосы, трубопроводы и арматуру подбирают по объему системы, требуемому режиму, газовой нагрузке и допустимому времени цикла.
Измерительный канал
Течеискатель, контрольная течь и процедура проверки чувствительности образуют единую метрологическую цепочку.
Газовая часть
Источник индикаторного газа, редуцирование, продувка и вентиляция проектируются с учетом методики и условий участка.
Автоматизация
Последовательность операций, блокировки, архивирование и обмен с производственной системой определяются уровнем интеграции.
Оснастка
Сменные адаптеры и герметизирующие элементы должны обеспечивать повторяемое подключение без внесения паразитной негерметичности.
Что определяет достоверность результата
| Фактор | Почему важен | Как контролируют |
|---|---|---|
| Фоновая концентрация гелия | Повышенный фон ухудшает различимость полезного сигнала и удлиняет восстановление системы. | Вентиляция, организованный выхлоп, регламент подачи газа и контроль чистоты участка. |
| Герметичность испытательного контура | Собственные течи камеры и оснастки могут быть ошибочно отнесены к изделию. | Проверка пустой системы и контроль соединений перед серией. |
| Контрольная течь | Подтверждает отклик измерительного тракта и пригодность установки к испытанию. | Регламентированная проверка до начала работ и через установленные интервалы. |
| Газопроницаемость материалов | Эластомеры и полимеры способны создавать медленно меняющийся фон, не связанный с единичным дефектом. | Стабилизация режима, одинаковая выдержка и учет материала в методике. |
| Проводимость вакуумной линии | Сужения и длинные соединения влияют на транспорт газа к детектору. | Инженерный расчет тракта и проверка времени отклика собранной системы. |

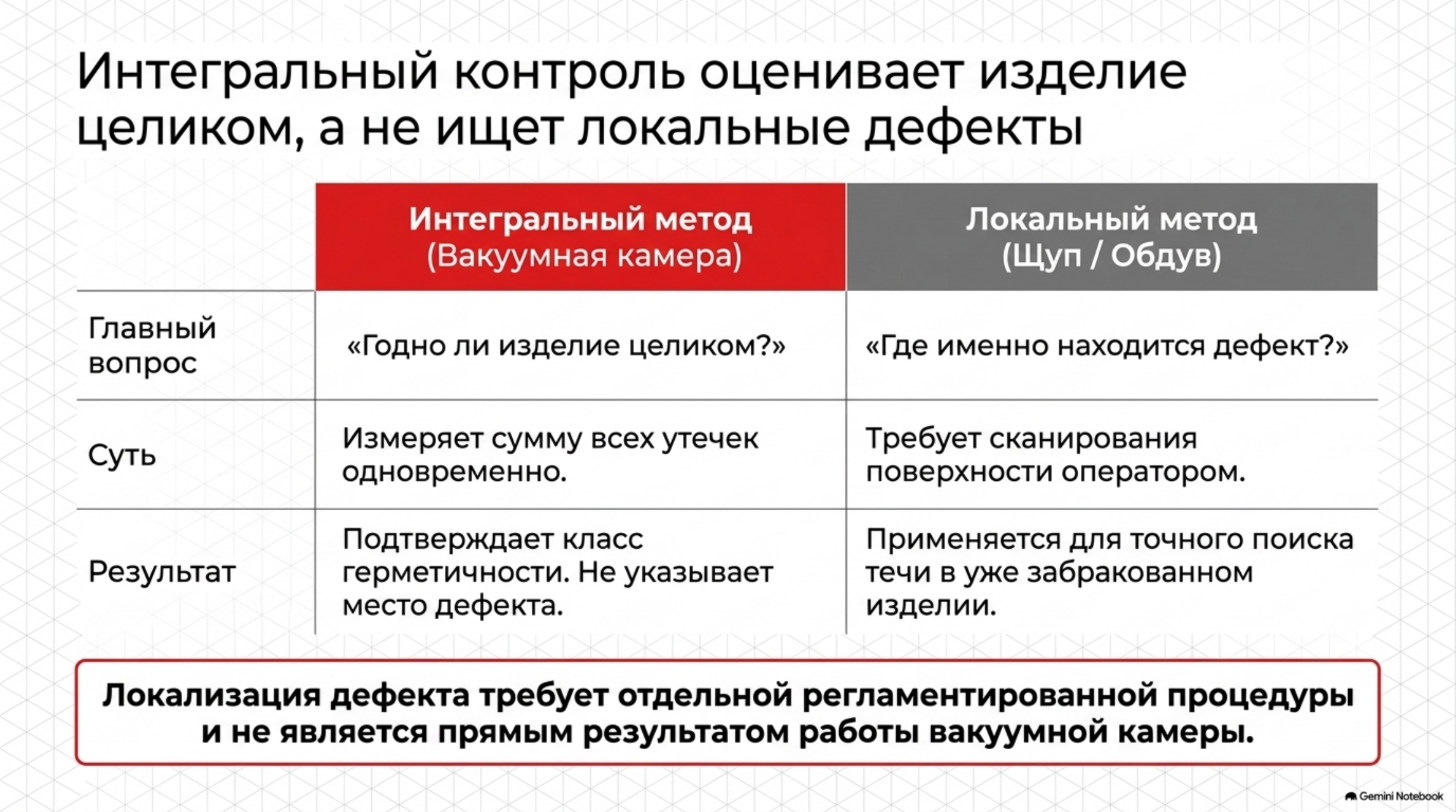

Интегральный контроль и локализация — разные операции
Камерный способ отвечает на вопрос, соответствует ли изделие установленному интегральному критерию. Он не обязан показывать координату дефекта. Для ремонтной диагностики применяют щуп, локальный обдув или другую методику, подходящую к направлению перепада давления и доступности поверхности.
Разделение этих операций делает производственный процесс устойчивее: быстрый интегральный контроль используют как приемочную операцию, а локальный поиск запускают только для несоответствующих изделий.
Проверенные слайды инженерной презентации
Открыть презентацию в PDFСкачать PowerPoint
Мультимедийный инженерный обзор
Какие данные нужны для проектирования LeakLab V75
- чертеж, масса, материал и допустимая ориентация изделия;
- объем внутренних полостей и допустимость вакуумирования или опрессовки;
- требуемый критерий приемки и применимая нормативная документация;
- индикаторный газ, ограничения по чистоте и условия производственного участка;
- плановая производительность, число смен и требуемая степень автоматизации;
- формат протокола, маркировки и обмена данными с системой предприятия;
- необходимость локализации, обучения персонала и сервисного сопровождения.
Подготовим конфигурацию под ваше изделие
LeakLab сопоставит объект контроля, порог браковки и производственный цикл, затем предложит архитектуру установки и программу приемочных испытаний.
