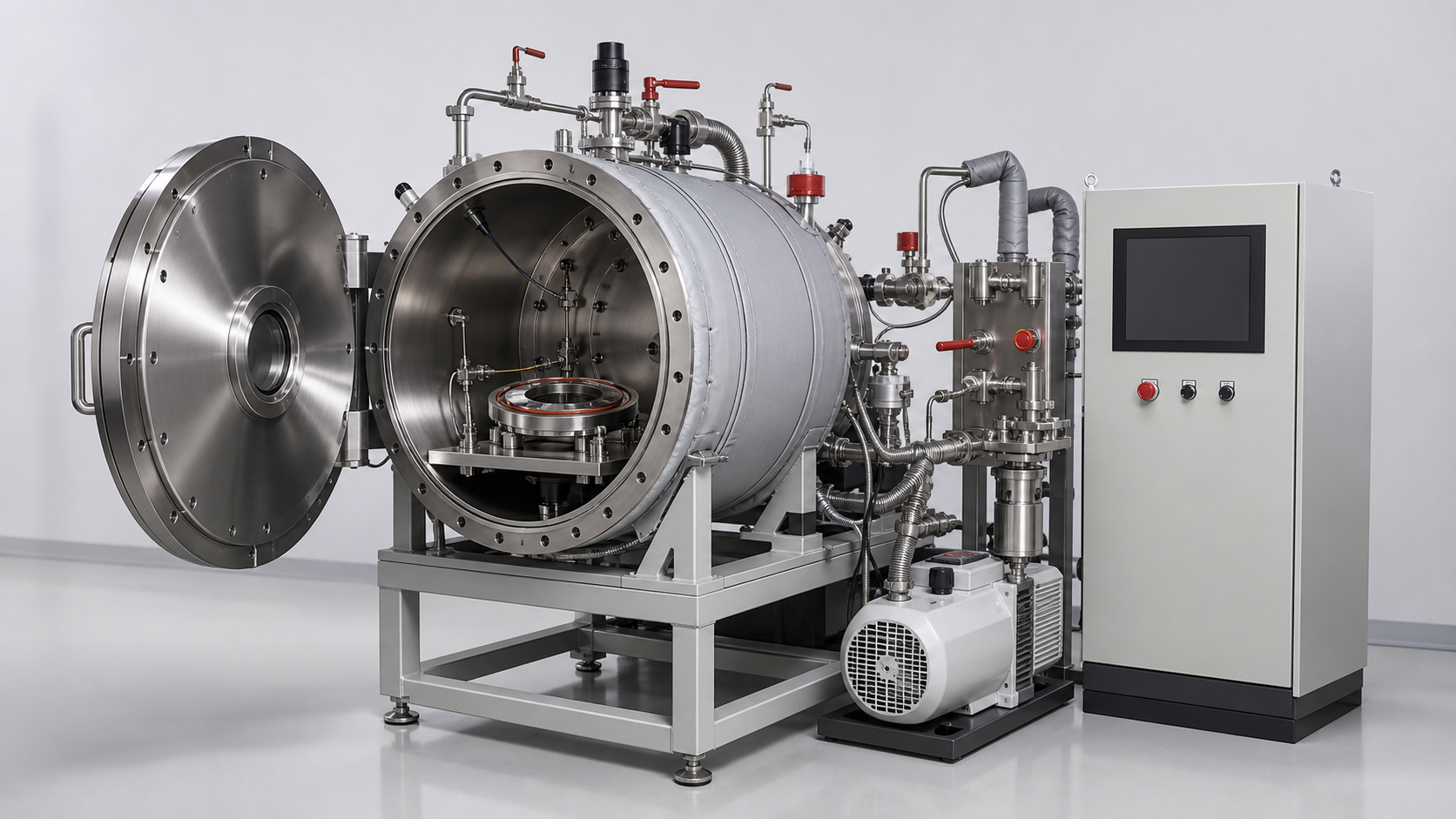

Термовакуумная камера LEAKLAB позволяет проверять уплотнения и фланцевые соединения при совместном воздействии разрежения и заданного температурного профиля. Ценность такой установки — не в отдельной камере или насосе, а в воспроизводимом испытательном цикле и доказательном протоколе.
Зачем испытывать уплотнение в термовакууме
Герметичность соединения при комнатной температуре ещё не доказывает его работоспособность в реальном цикле. Материалы фланца и уплотнения расширяются по-разному, эластомер меняет жёсткость, смазка и загрязнения дегазируют, а повторное нагружение способно перераспределить контактное давление. Разрежение дополнительно увеличивает требования к чистоте поверхностей и чувствительности измерения.
Термовакуумное испытание воспроизводит согласованный профиль воздействия и наблюдает реакцию соединения. Методика должна отвечать на три вопроса: какой дефект считается недопустимым, в какой момент цикла его измеряют и какие погрешности измерительного тракта учитывают.

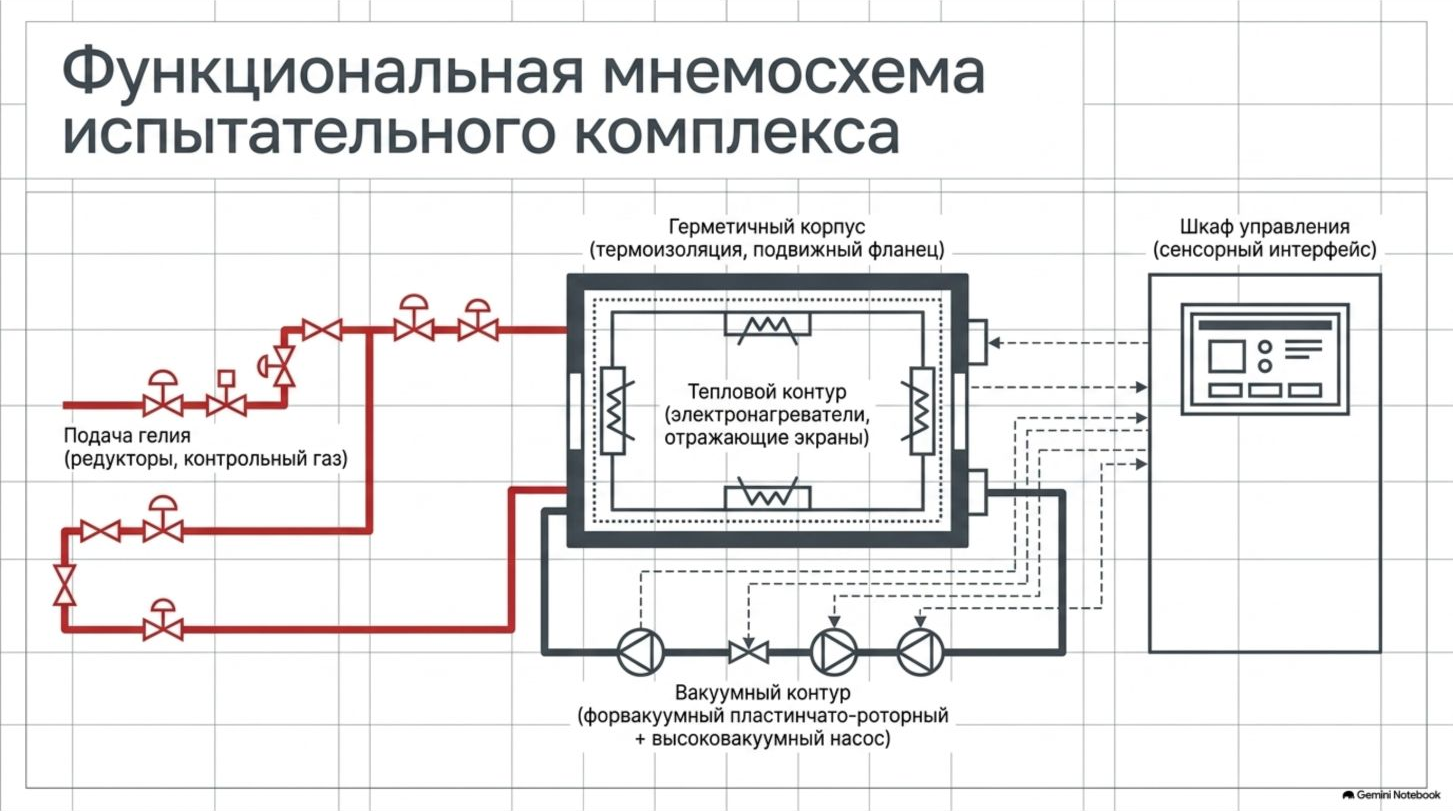

Функциональные подсистемы камеры
Герметичный объём
Корпус, дверь или съёмный фланец, вводы и внутренняя оснастка образуют контролируемое пространство.
Температурный контур
Нагреватели, теплоизоляция, экраны, охлаждение и датчики формируют и контролируют профиль.
Вакуумная система
Насосы, клапаны, фильтры и вакуумметры создают требуемое разрежение и защищают тракт.
Оснастка образца
Фиксирует соединение без паразитных нагрузок и обеспечивает подвод контрольной среды.
Измерение течи
Метод контроля выбирают по норме герметичности, геометрии и рабочей среде объекта.
Управление и данные
Контроллер синхронизирует режимы, межблокировки и запись параметров в протокол.
Восемь этапов воспроизводимого испытания
Что требуется синхронно регистрировать
| Канал | Зачем он нужен | Что фиксируют в протоколе |
|---|---|---|
| Температура образца | Доказывает фактическое воздействие на критические зоны | Датчик, точка установки, кривая, допуск и время стабилизации |
| Давление в камере | Подтверждает режим разрежения и корректность вакуумного тракта | Тип преобразователя, диапазон, показания и события клапанов |
| Давление контрольной среды | Определяет движущую силу потока через возможный дефект | Уставка, фактическое значение, стабильность и время подачи |
| Сигнал течеискателя | Связывает отклик с фазой температурного цикла | Фон, калибровка, максимум, установившееся значение и единицы |
| Состояния автоматики | Позволяют восстановить последовательность испытания | Команды, разрешения, аварии, время переходов и действия оператора |
Критерий приёмки нельзя заменить одной цифрой
Результат зависит от метода измерения, контрольной среды, перепада давления, температуры и динамики самого объекта. Поэтому в методике указывают единицы потока течи, место и способ подачи газа, фазу цикла, время отклика, порядок определения фона и допустимую погрешность. Если измеряют не сам поток течи, а косвенный параметр, должна быть описана его связь с нормой герметичности.
До начала серии испытаний проверяют собственную герметичность камеры и оснастки, работоспособность аварийных защит и актуальность метрологического статуса средств измерений. Контрольная течь или другой предусмотренный эталон подтверждает чувствительность всего тракта, а не только прибора.

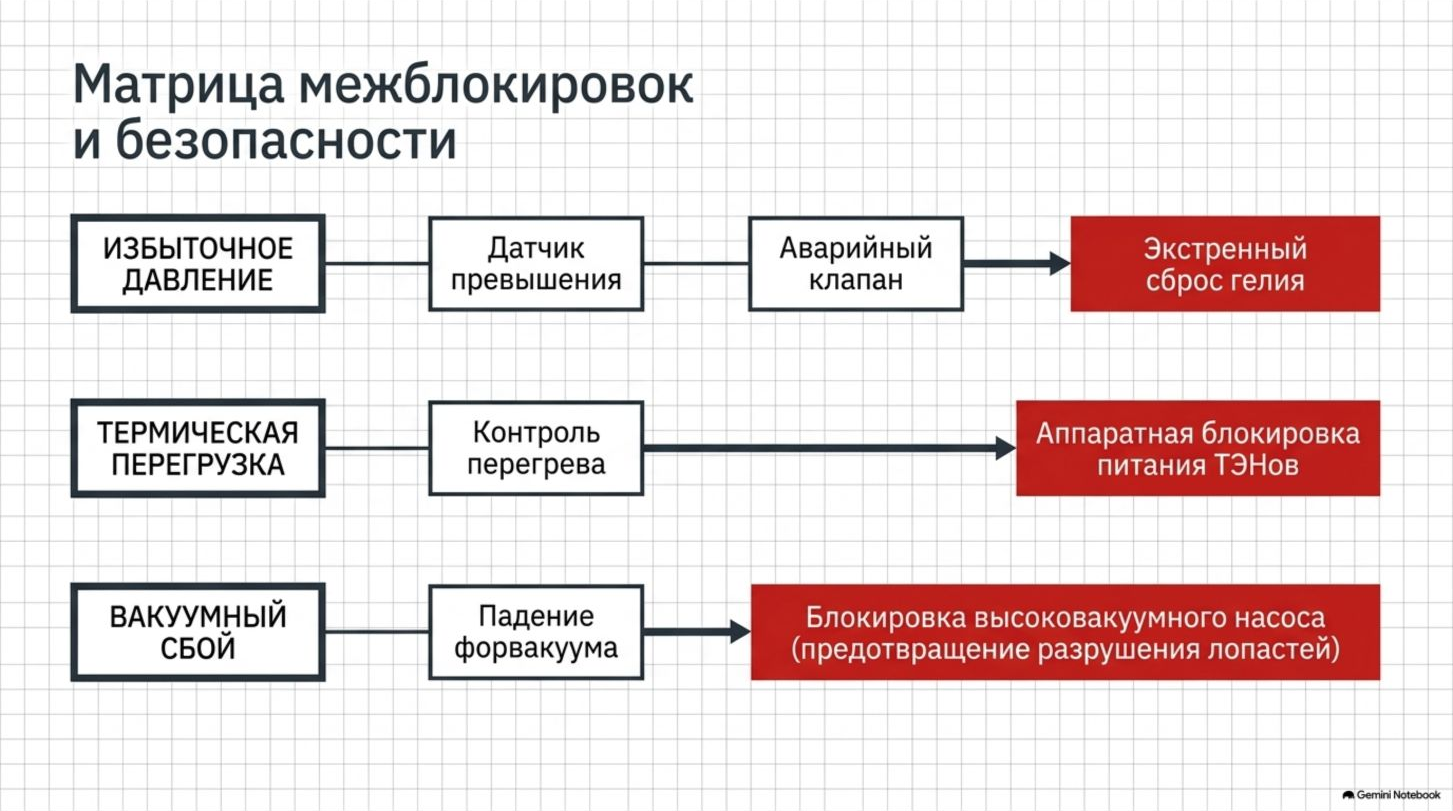

Безопасность закладывается в алгоритм
- нагрев не включается без подтверждения готовности датчиков и разрешённых состояний камеры;
- дверь или съёмный фланец блокируются при опасном перепаде давления и температуре;
- потеря охлаждения, вакуума или связи переводит установку в определённое безопасное состояние;
- подача контрольной среды разрешается только после проверки подключений и уставок;
- аварийное завершение сохраняет журнал событий и измеренные данные.
Исходные данные для проектирования
В техническое задание включают чертёж и массу изделия, материалы уплотнения и фланцев, размеры портов, рабочую и контрольную среды, температурный профиль, внутреннее и внешнее давление, требуемую норму герметичности, число циклов, точки измерения, ограничения по загрязнению, инженерные сети и формат протокола. Отдельно согласуют границы поставки: камера, насосы, течеискатель, газовая панель, шкаф управления, оснастка, методика, аттестация и обучение.
