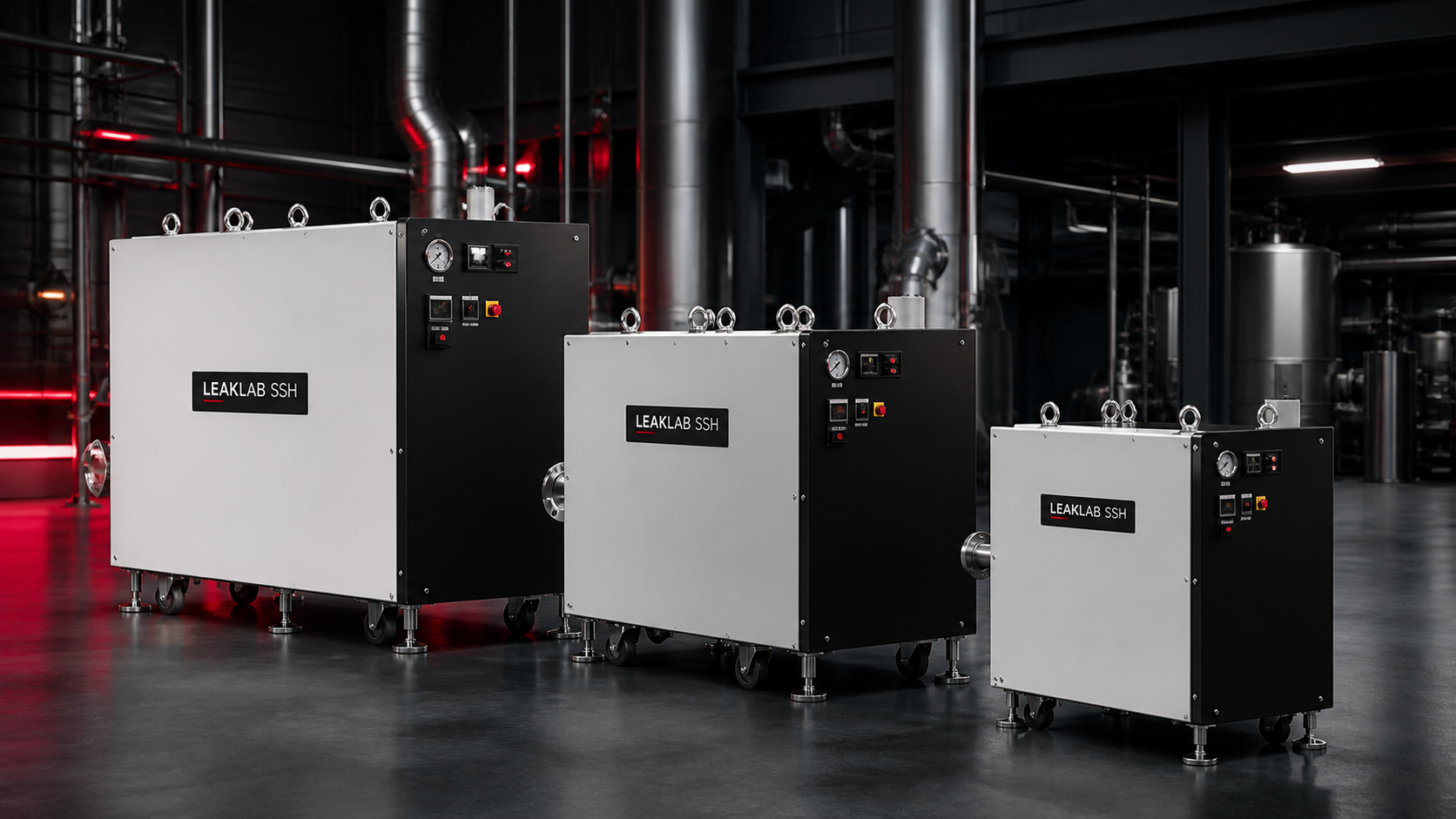

LEAKLAB SSH — линейка промышленных сухих винтовых вакуумных насосов для процессов, где важны безмасляный газовый тракт, работа от атмосферного давления и управляемая интеграция в установку.
Как винтовой насос создаёт сухой вакуум
Два синхронно вращающихся винтовых ротора захватывают порции газа со стороны входа, переносят их вдоль рабочей камеры, уменьшают заключённый объём и вытесняют газ в выпуск. В рабочей полости не требуется масло для уплотнения, поэтому снижается риск углеводородного загрязнения технологического объёма.
Переменный шаг винта распределяет сжатие по длине роторов. Для реальной установки этого недостаточно рассматривать отдельно: на рабочую температуру и надёжность влияют состав газа, давление на выпуске, водяное охлаждение, азотная продувка, конденсация и режим остановки.

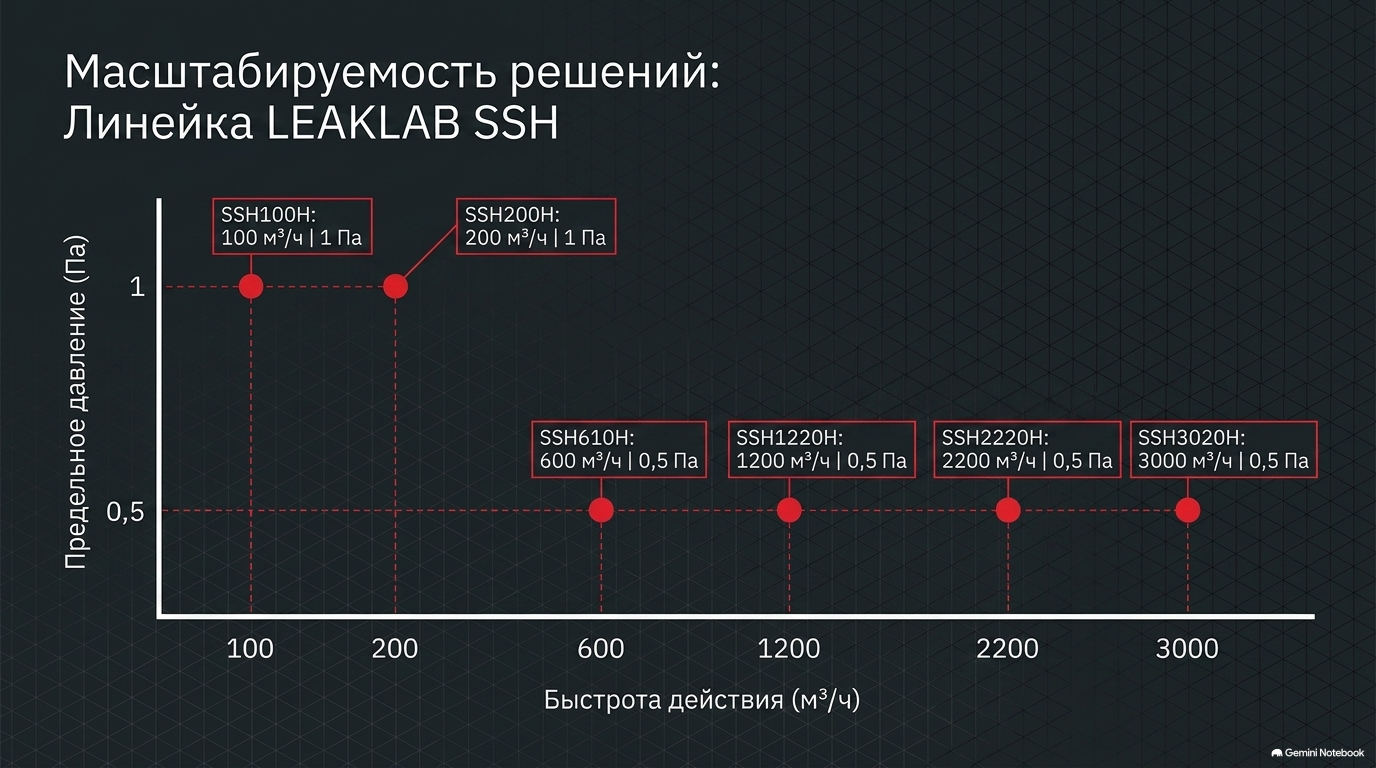

Модельный ряд без смешения характеристик
| Модель | Быстрота действия | Предельное давление | Инженерная роль |
|---|---|---|---|
| SSH100H | 100 м³/ч | 1 Па | Компактные технологические и лабораторные системы |
| SSH200H | 200 м³/ч | 1 Па | Средние камеры и автономные участки откачки |
| SSH610H | 600 м³/ч | 0,5 Па | Производственные процессы с повышенным газовым потоком |
| SSH1220H | 1200 м³/ч | 0,5 Па | Крупные камеры и централизованные линии |
| SSH2220H | 2200 м³/ч | 0,5 Па | Высокопроизводительные промышленные контуры |
| SSH3020H | 3000 м³/ч | 0,5 Па | Максимальная производительность линейки |
Пример комплектации: SSH100H
| Параметр | Заявленное значение | Оговорка |
|---|---|---|
| Двигатель | 5,5 кВт номинально; 2,3 кВт рабочее потребление | Энергопотребление зависит от давления и газовой нагрузки |
| Питание | 3 фазы; 380 или 220 В; 50/60 Гц | Исполнение фиксируется при заказе |

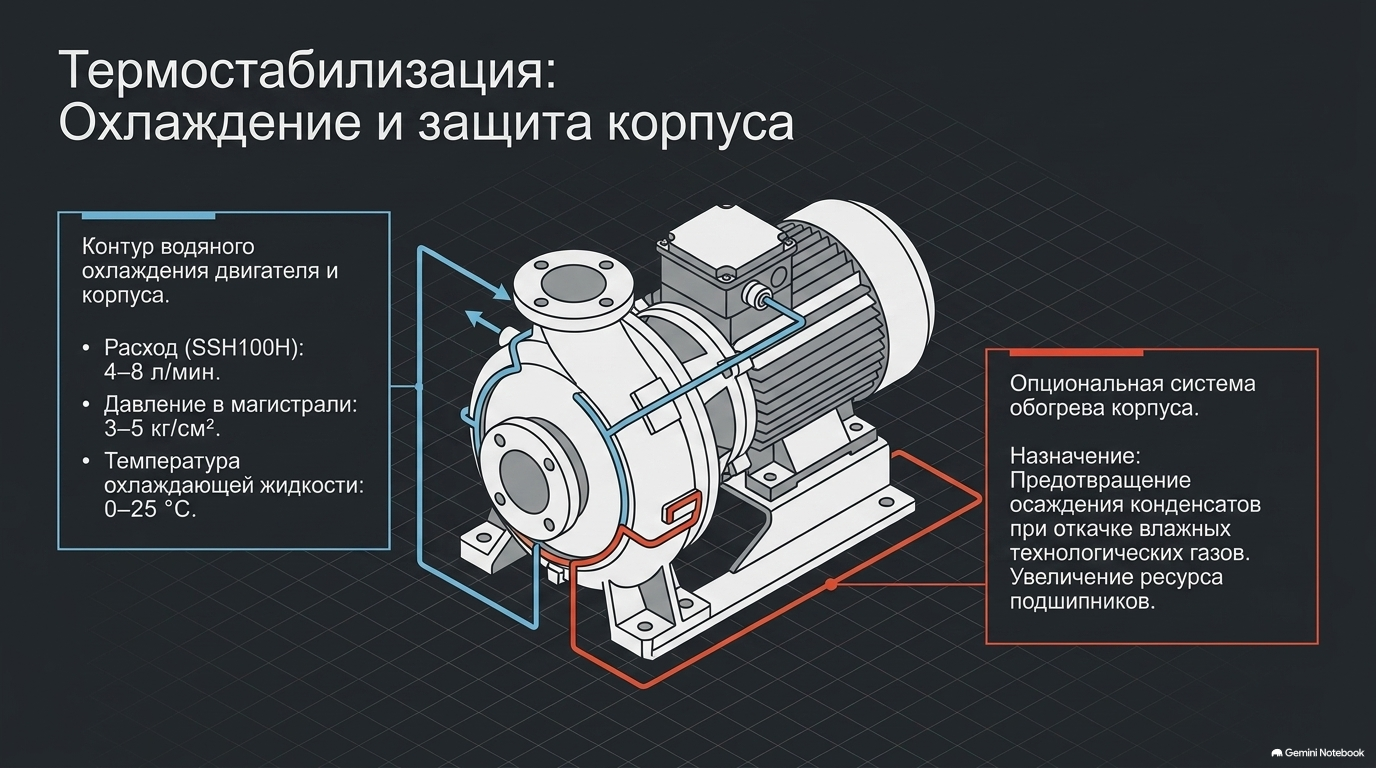

| Охлаждение | Вода 4–8 л/мин; 3–5 кгс/см²; 0–25 °C | Проверить качество воды и защиту от конденсации |
| Азотная продувка | 0,1–0,2 МПа; 12–100 л/мин | Фактический расход задаётся технологическим газом и режимом |
| Шум | ≤75 дБ(A) | Уточнить режим измерения и акустические требования помещения |
| Габариты / масса | 850×400×570 мм / 180 кг | Данные относятся только к SSH100H |
Что определяет устойчивость процесса
Газовая нагрузка
Подбор выполняют по кривой быстроты действия и максимальному потоку, а не только по номинальным м³/ч.
Конденсируемые пары
Нужны температурный режим, прогрев, продувка и корректная остановка, чтобы пары не осаждались внутри насоса.
Реакционноспособные среды
Материалы тракта и расход продувки согласуют с химией процесса и требованиями безопасности.
Выпуск
Сопротивление выхлопной линии и обратное давление влияют на температуру, мощность и допустимый режим.
Охлаждение
Температура, расход и качество воды должны контролироваться вместе с блокировками установки.

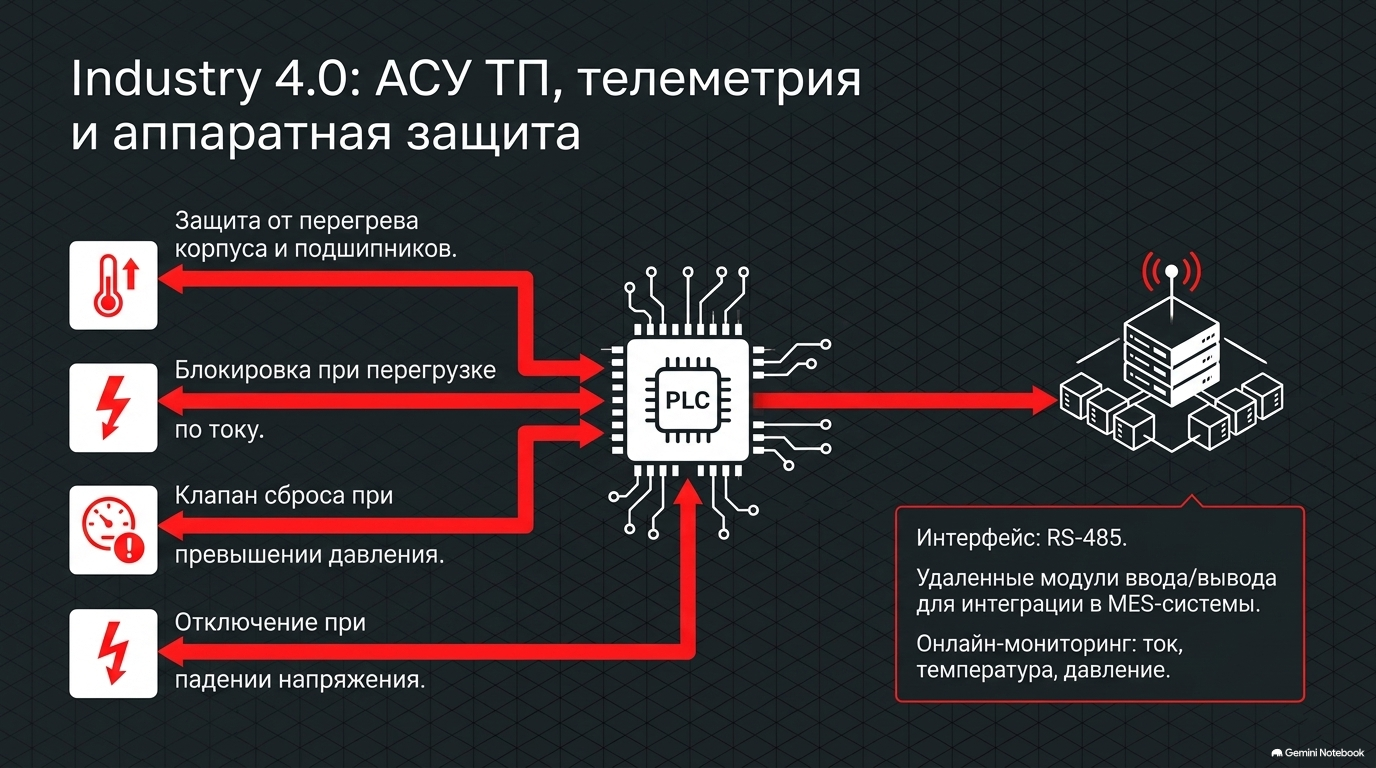

Автоматизация
В АСУ передают состояния, аварии и разрешения; алгоритм обязан обеспечивать безопасный пуск и останов.
Инженерные схемы линейки SSH
Для публикации подготовлены русскоязычные аудиоразбор, видеообзор и подробная техническая презентация. После проверки отобраны три слайда, согласованные с характеристиками конкретных моделей.
Что включить в техническое задание
- объём камеры, требуемое время откачки и рабочее давление;
- состав, температуру и максимальный поток технологических газов;
- долю паров, пыли и продуктов реакции, режим очистки;
- требования к азотной продувке, охлаждению и выхлопной линии;
- питание, пусковые режимы, интерфейс и межблочные блокировки;
- акустические ограничения, размещение и сервисные зоны;
- комплект ЗИП, регламент обслуживания и критерии приёмки.
Подобрать модель LEAKLAB SSH
LEAKLAB рассчитает рабочую точку, проверит газовую нагрузку, инженерные сети и алгоритм интеграции до выпуска спецификации.
