LeakLab QGA предназначен для анализа остаточных газов и динамики парциальных давлений в вакуумных системах. В криогенном резервуаре такой прибор помогает различать воду, воздух, углеводородные компоненты и контрольные газы, но достоверный вывод требует правильно построенной линии пробоотбора и калибровки.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.

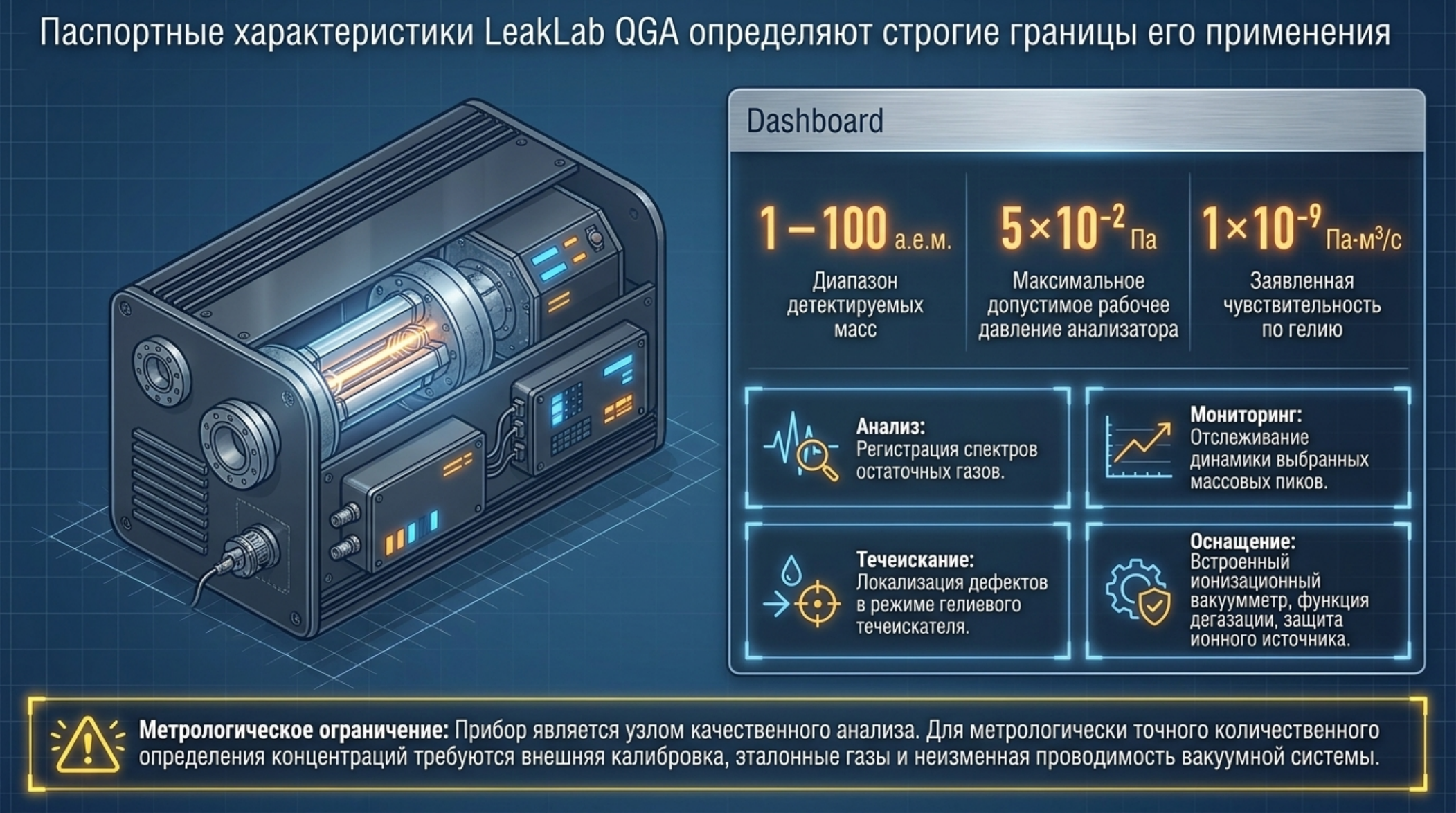

| Параметр | Подтвержденное значение или условие |
|---|---|
| Диапазон масс | 1–100 а.е.м. |
| Максимальное давление анализатора | 5×10⁻² Па |
| Чувствительность по гелию | до 1×10⁻⁹ Па·м³/с, по странице изделия |
| Режимы | RGA, выбранные пики, гелиевое течеискание, тренды |
| Вакуумметрия | встроенный ионизационный вакуумметр |
| Защита | дегазация и защита ионного источника по странице изделия |
Физический принцип

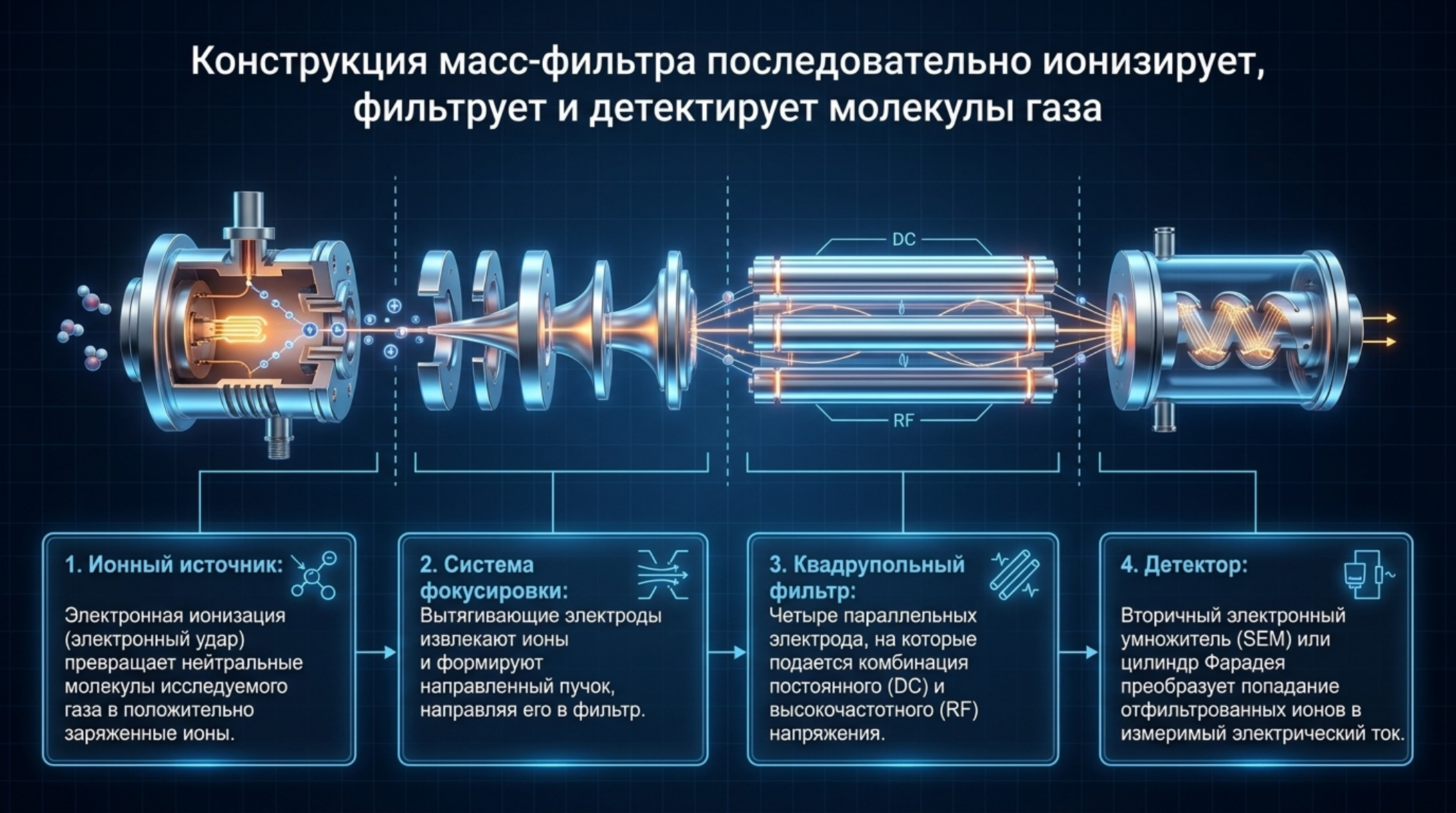

Источник ионов формирует заряженные частицы, которые поступают между четырьмя стержневыми электродами. Комбинация постоянного и радиочастотного напряжения создает устойчивую траекторию только для выбранного отношения массы к заряду; остальные ионы теряются на электродах.
Ток детектора зависит от вероятности ионизации, фрагментации молекул, передачи масс-фильтра, усиления и фонового спектра. Пик m/z 28, например, не является уникальным маркером азота: вклад могут давать CO и фрагменты других молекул.

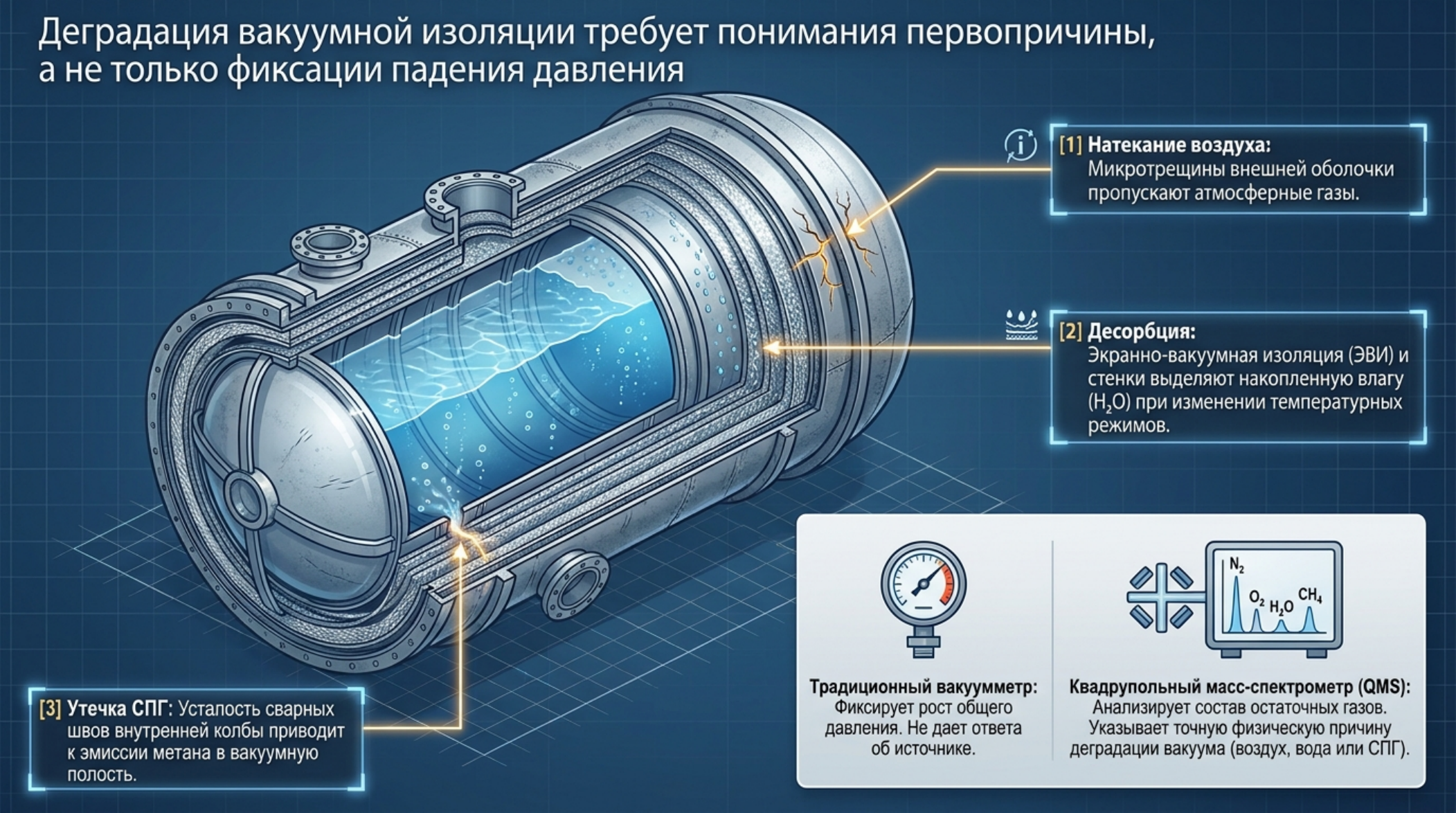

Криогенные поверхности сорбируют и конденсируют многие компоненты. При прогреве они высвобождаются, поэтому диагностически ценен временной тренд, а не только моментальный спектр.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе

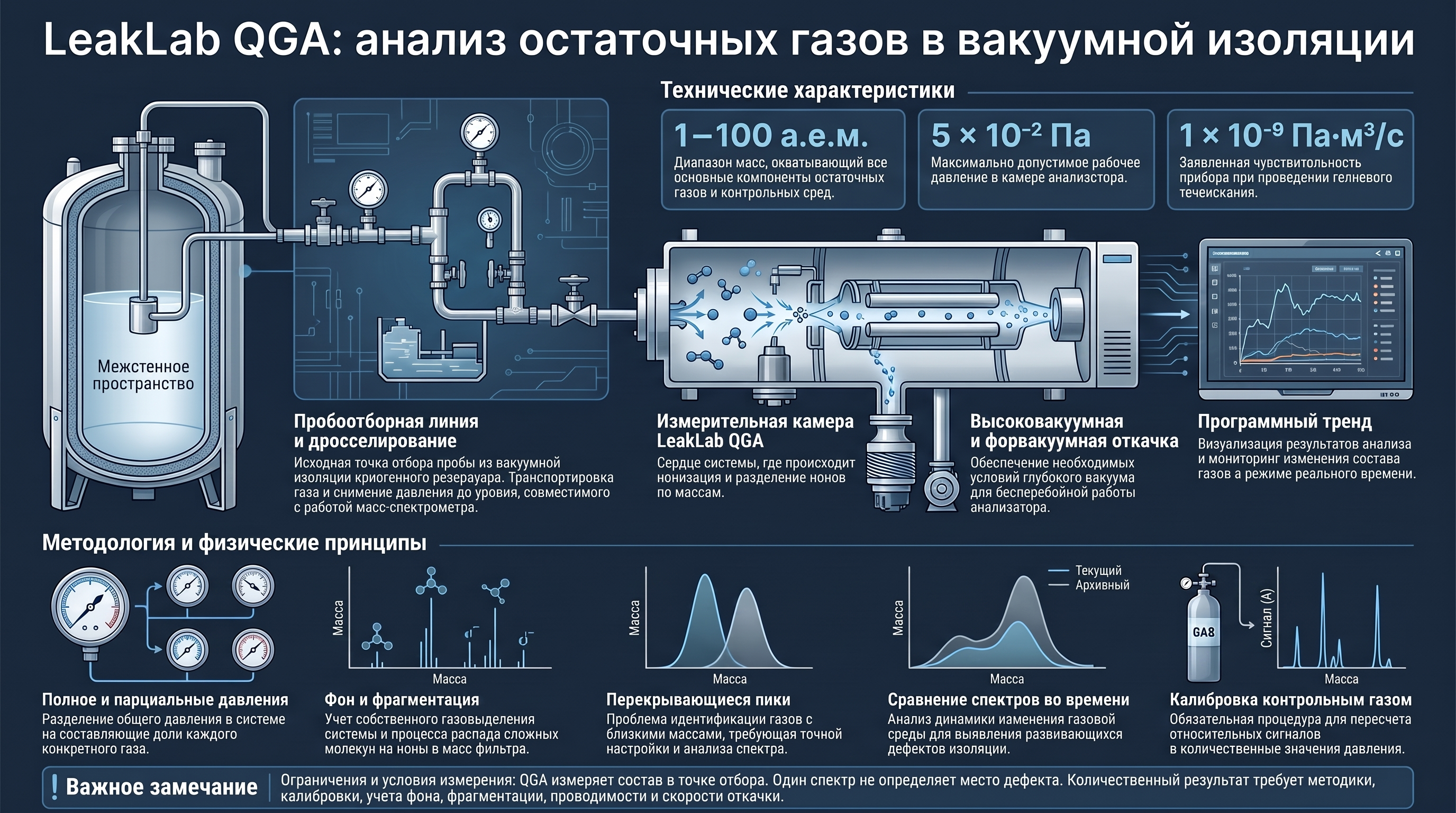

Давление в межстенном пространстве и допустимое давление анализатора различаются на порядки. Между ними устанавливают запорную арматуру, ограничитель проводимости или дозирующий клапан и собственную высоковакуумную измерительную камеру QMS.
Для количественного результата записывают фон, вводят известный газ или смесь, проверяют линейность и сохраняют одинаковые параметры эмиссии и разрешения. Учитывают селективную проводимость линии и различную скорость откачки компонентов.
Анализатор не размещают непосредственно в жидком СПГ. Теплая пробоотборная линия должна сохранять представительность состава и исключать неконтролируемую конденсацию.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| Полное давление | быстро показывает общий вакуум | не различает компоненты |
| QMS / RGA | показывает массовые пики и тренды | нужны фон, калибровка и учет фрагментации |
| Гелиевый течеискатель | высокочувствителен к пробному гелию | не заменяет многокомпонентный анализ |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.

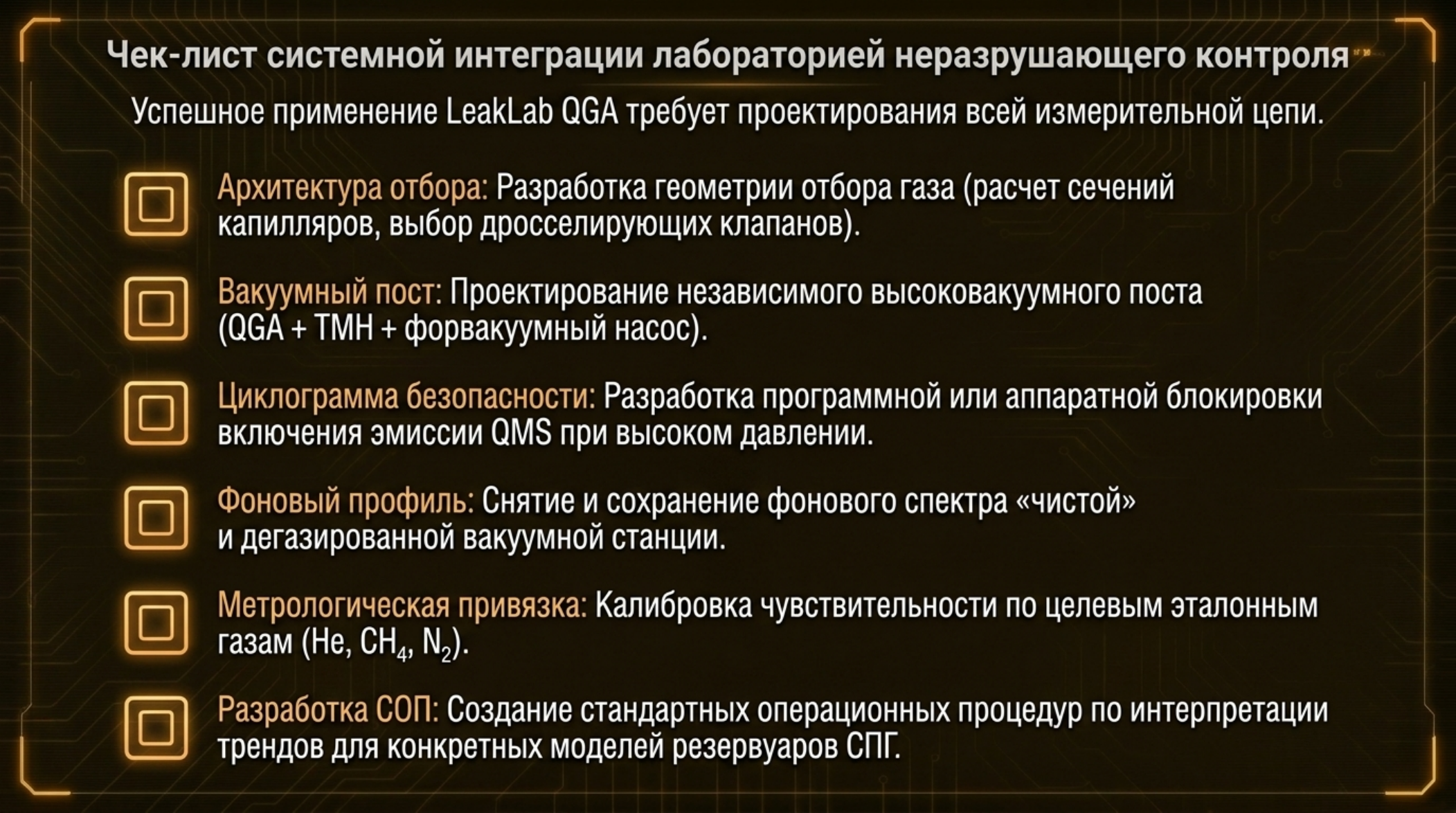

Практический алгоритм внедрения
- Записать фон измерительной камеры и проверить допустимое давление эмиссии.
- Стабилизировать пробоотборную линию и задать воспроизводимую проводимость.
- Снять полный спектр и выбранные диагностические пики во времени.
- Провести контрольную подачу известного газа или смеси.
- Сопоставить спектр с полным давлением, состоянием клапанов и температурой резервуара.
На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.
Иллюстрированный технический разбор
Научный и патентный ландшафт
Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US10073001B2 | дозированный перенос пробы к высокочувствительному датчику |
| EP2592408B1 | масс-спектрометрический контроль летучего пробного вещества |
| CN114427938A | многокомпонентная система с отдельными камерами |
| EP3899350B1 | альтернативная диагностика герметичного теплоизолированного резервуара |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- NIST. Pressure and Vacuum Measurements.
- NASA. Quadrupole Residual Gas Analyzer Calibration.
- LLNL-TR-728423. Design and Calibration of Nitrogen, Methane and Carbon Dioxide Analysis Capability.
- US11280695B2. Closure integrity testing at cryogenic temperatures.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.
Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
