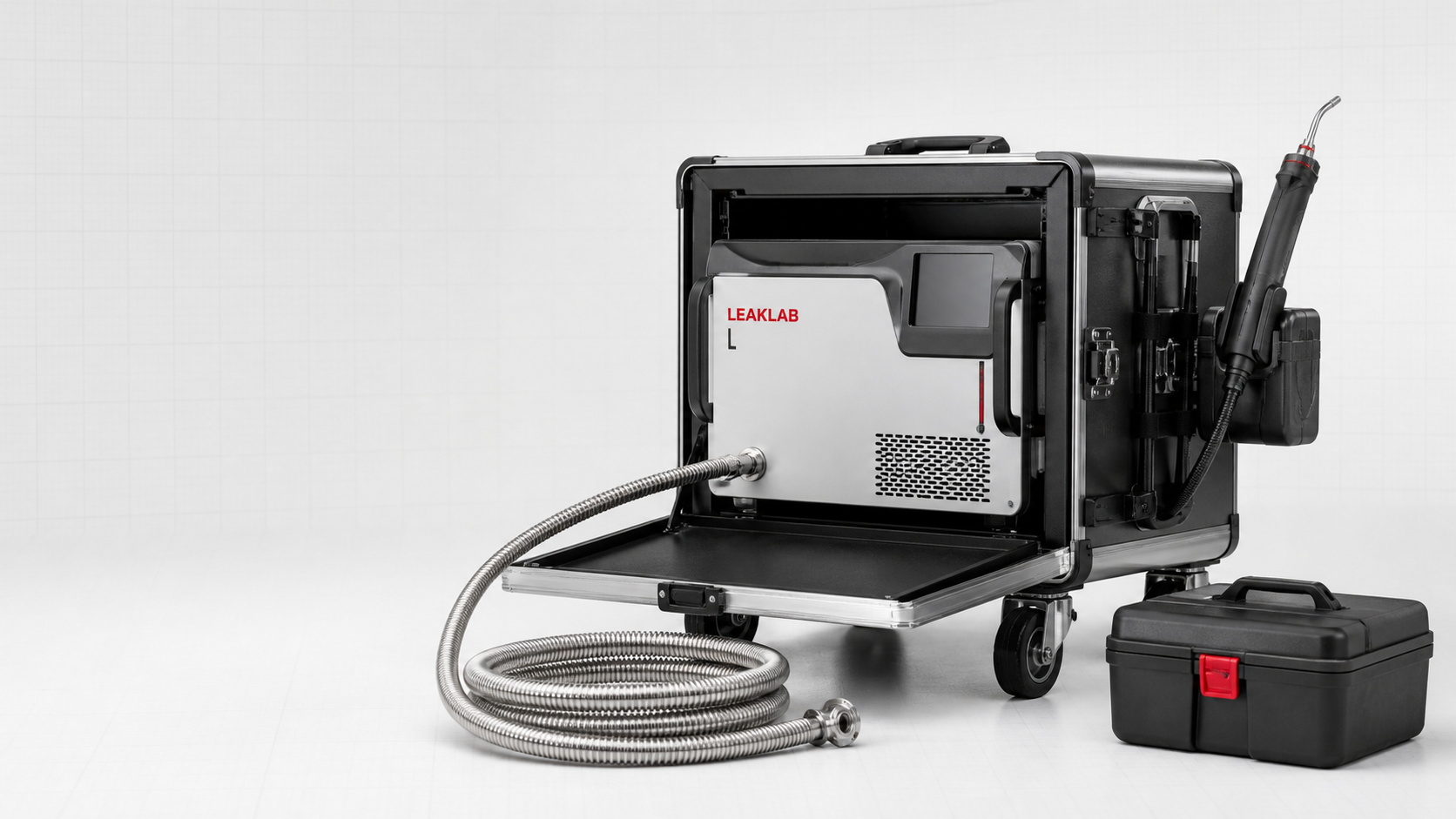

LeakLab L — готовое инженерное решение для запуска рабочего места гелиевого контроля герметичности. В одном поставочном контуре объединены масс-спектрометрический течеискатель, эталонные средства, вакуумная оснастка, комплект для обдува, щуповой поиск, документация и подготовка персонала.

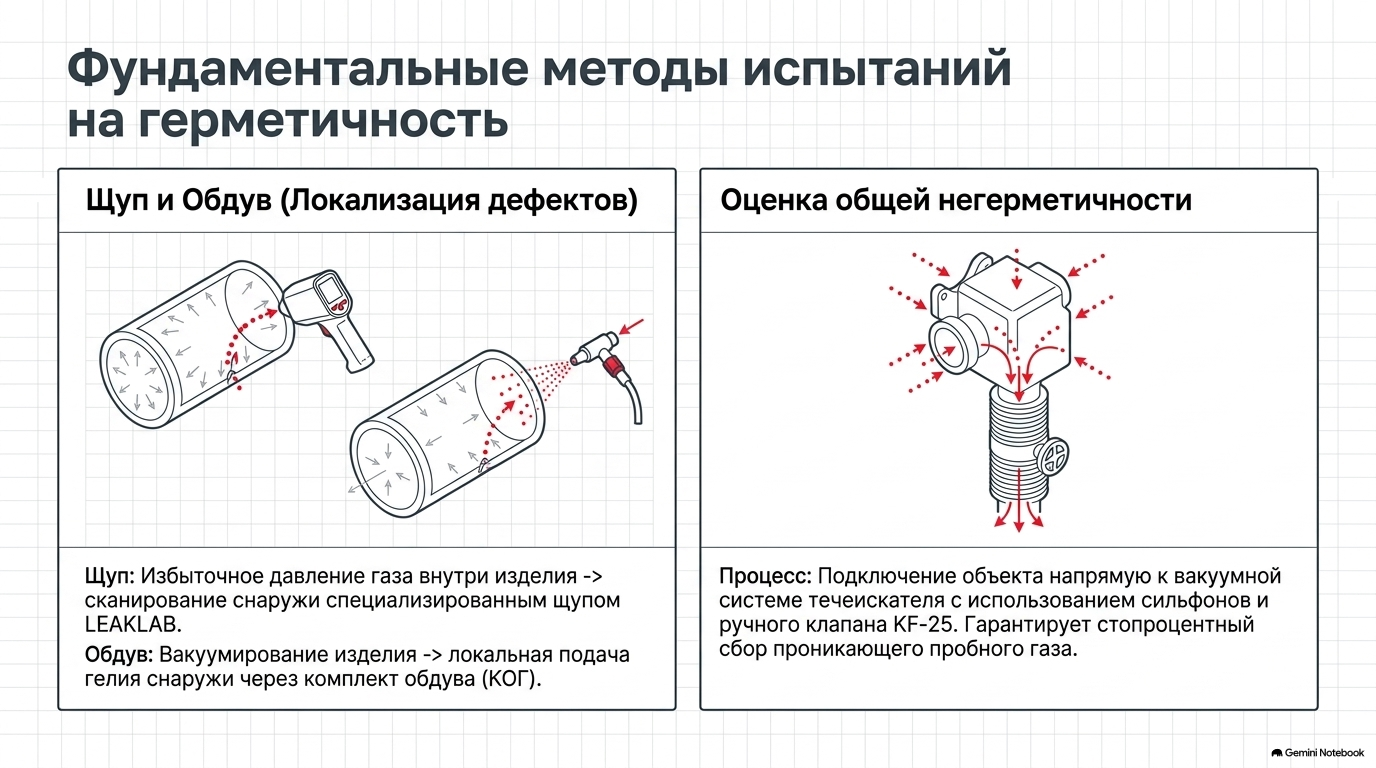

Две разные задачи: подтвердить и локализовать
Интегральное измерение отвечает на вопрос, соответствует ли суммарный поток через изделие заданному критерию. Локальный поиск отвечает на другой вопрос — где расположен дефект. LeakLab L поддерживает вакуумный и щуповой сценарии, поэтому технолог может сначала оценить изделие в целом, а затем последовательно обследовать фланцы, сварные швы, вводы и другие потенциальные зоны.
Смешивать эти операции в одну нельзя. Сильный локальный отклик показывает место поступления индикаторного газа, но итоговое решение о приемке принимают по утвержденной методике, порогу браковки, условиям испытания и прослеживаемому результату.

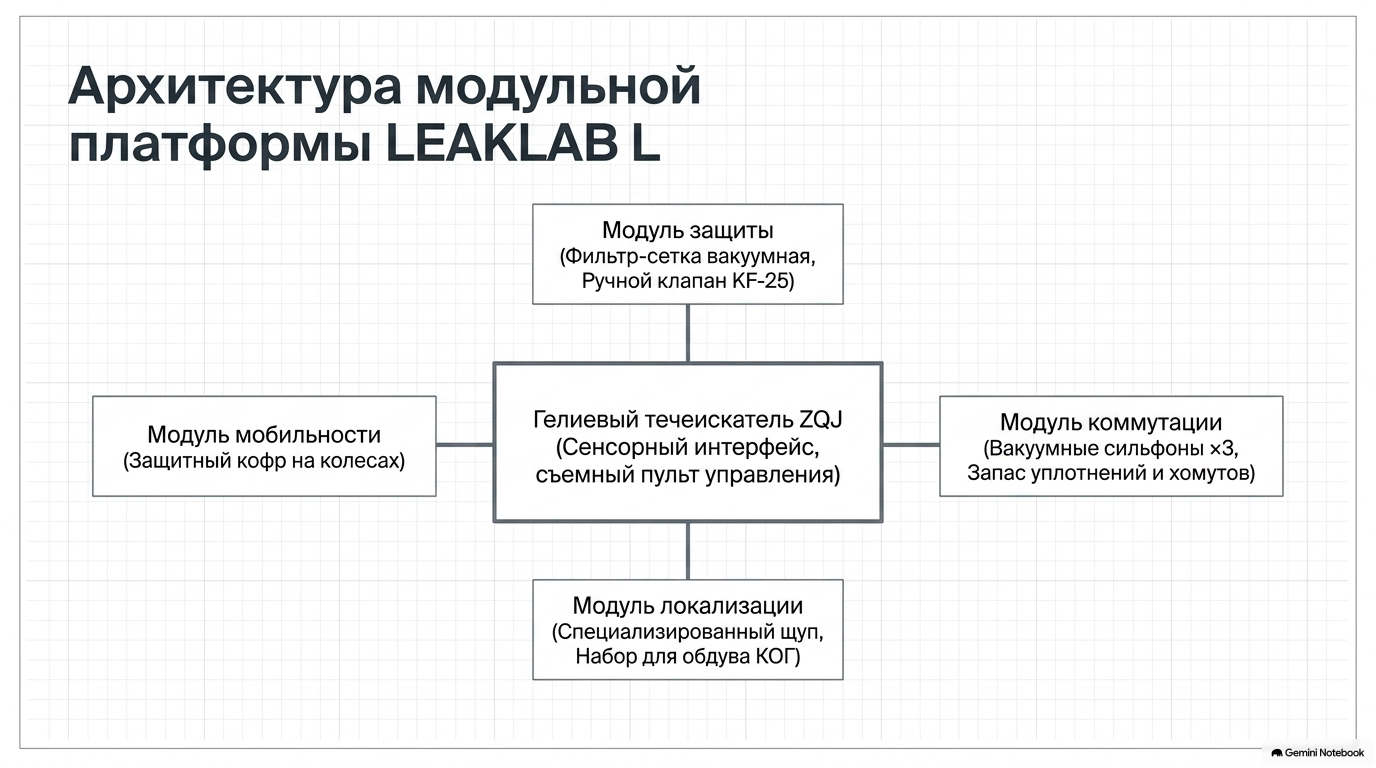

Что входит в штатную конфигурацию
| Функциональная группа | Подтвержденные позиции | Задача |
|---|---|---|
| Измерительное ядро | Гелиевый масс-спектрометрический течеискатель ZQJs; турбомолекулярный насос Pfeiffer Vacuum SplitFlow | Регистрация потока индикаторного газа и контроль вакуумного состояния |
| Метрологическая проверка | Эталонная гелиевая течь «Гелит-2» с действующей поверкой; переходник П-KF-25 | Контроль чувствительности и прослеживаемость измерительного тракта |
| Подача и поиск | Комплект обдува гелием с редуктором; щуп длиной 3 м; портативный комплект «Гелийком» | Подача индикаторного газа и оперативная локализация |
| Вакуумная коммутация | Вакуумметр Пирани, фильтр KF-25, ручной клапан KF-25, сильфон KF-25 длиной 1 м, четыре комплекта соединительных элементов | Сборка, защита и управление входной линией |
| Эксплуатация | Защитный транспортировочный кофр, однодневный инструктаж, книга и комплект эксплуатационной документации | Ввод рабочего места в эксплуатацию и подготовка персонала |

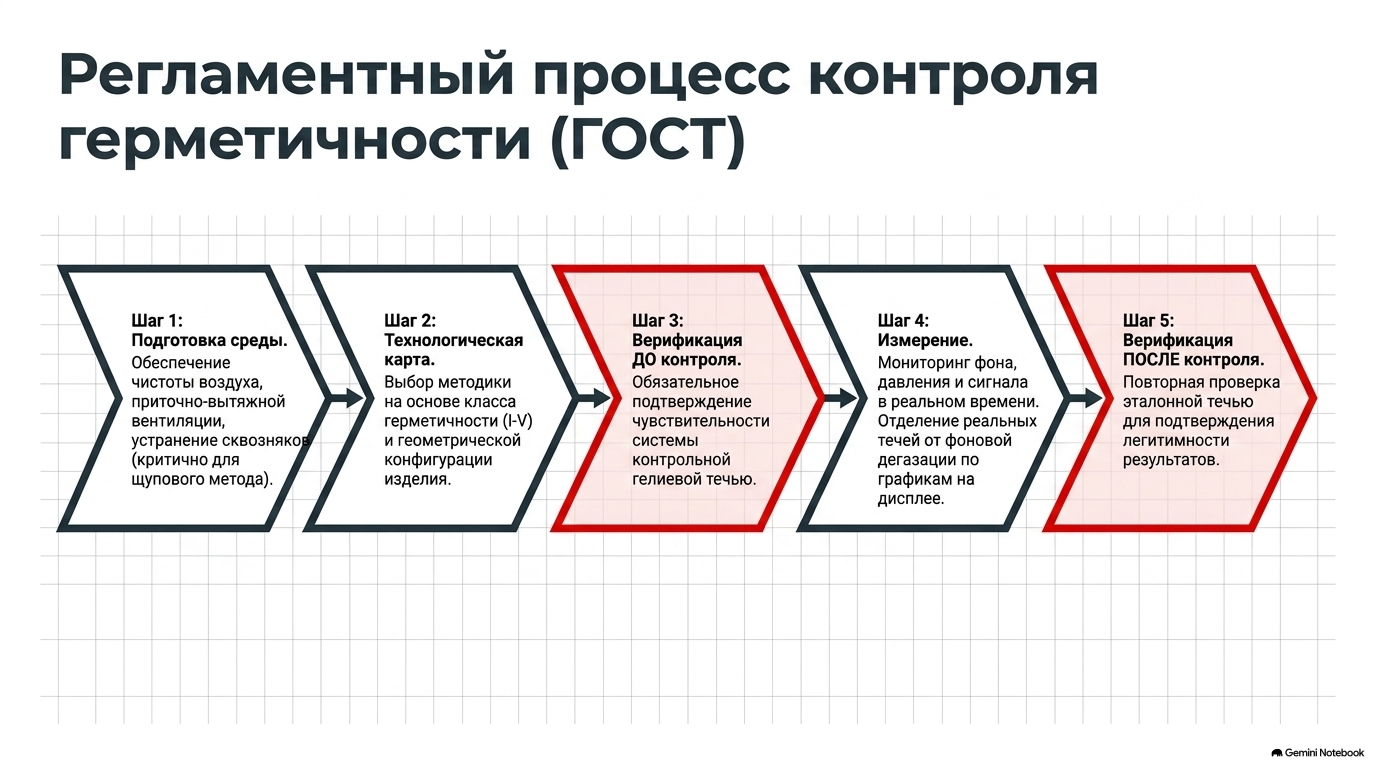

Как устроен воспроизводимый цикл
Почему LeakLab L — не просто течеискатель
Прослеживаемость
Поверенная эталонная течь и регламентированные проверки связывают отклик прибора с контролируемой процедурой.
Готовая коммутация
Штатные элементы KF-25 сокращают количество неподготовленных соединений при запуске рабочего места.
Интеграция
RS-232 и дискретный ввод-вывод позволяют связать измерительное ядро с линией и архивом контроля.
Мобильная локализация
Щуп и отдельный портативный комплект помогают обследовать протяженные и труднодоступные зоны.
Подготовка персонала
Инструктаж включен в штатную спецификацию и привязан к реальным сценариям заказчика.
Документация
Русскоязычные эксплуатационные материалы формируют основу безопасного ввода и обслуживания.
Инженерный разбор в схемах
Какие данные нужны для внедрения
- чертеж, объем, материал и рабочая среда объекта;
- нормативный документ, метод и допустимый поток;
- вариант контроля: вакуумный, щуповой или комбинированный;
- испытательное давление и допустимый индикаторный газ;
- число изделий, сменность и требования к времени цикла;
- схема оснастки и присоединений;
- формат протокола, маркировки и обмена данными;
- условия цеха, транспортировки и выездных работ.
Собрать рабочее место под вашу методику
LeakLab сопоставит объект контроля, норму герметичности и производственный сценарий со штатной или заказной конфигурацией LeakLab L.
