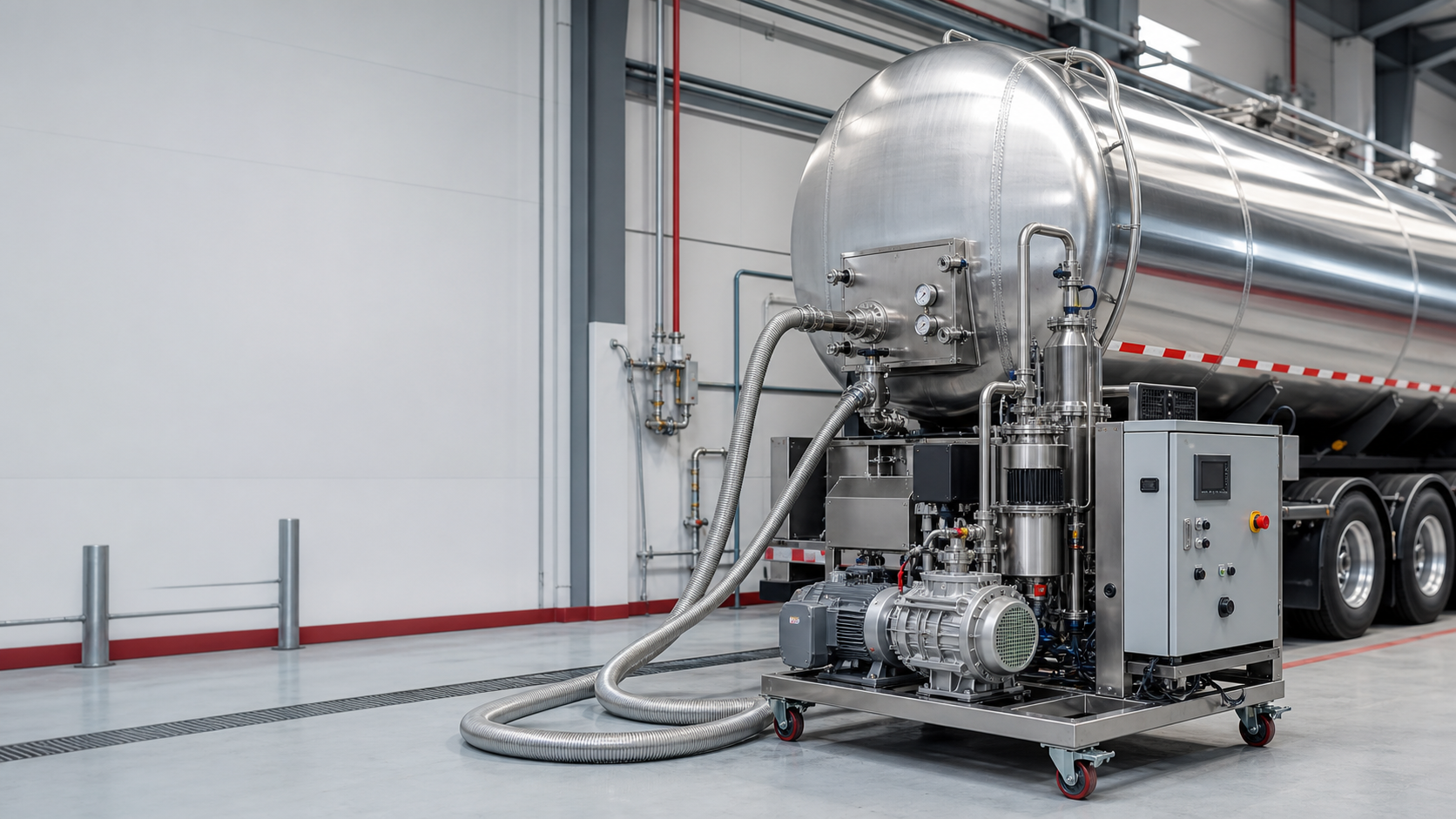

LEAKLAB Krio — автоматизированный откачной комплекс для межстенного пространства криогенных резервуаров, мобильных цистерн и вакуумно-изолированных магистралей. Его задача — не просто снизить давление, а провести управляемый цикл, проверить удержание вакуума и дать инженеру данные для различения течи, дегазации и остаточной влаги.
Почему одной насосной ступени недостаточно

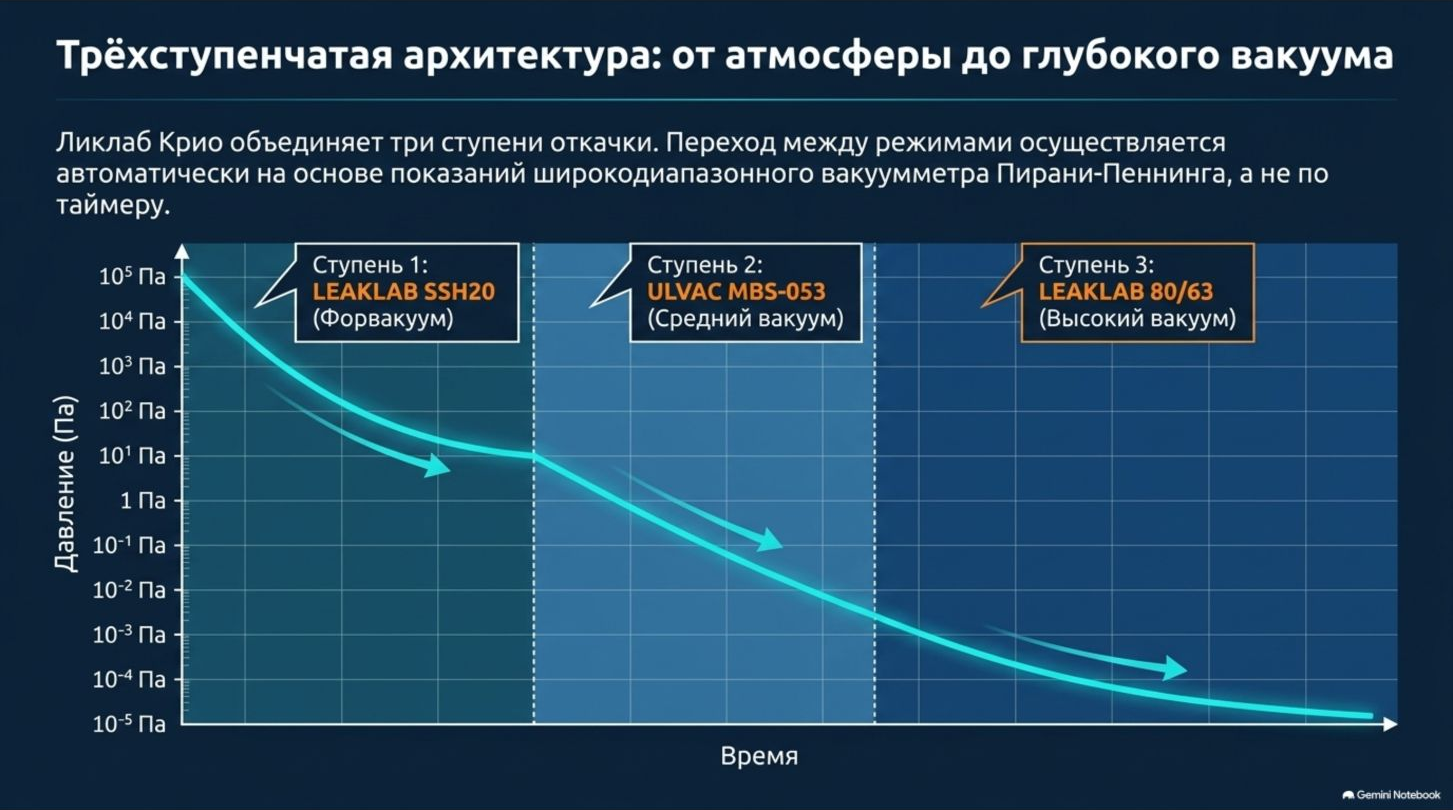

Межстенное пространство крупной криогенной ёмкости проходит несколько газодинамических режимов. У атмосферного давления главную роль играет производительная первичная откачка. В среднем вакууме требуется ускорить удаление газа без перегрузки последующих узлов. Высоковакуумный насос подключают лишь после достижения безопасных условий. Поэтому LEAKLAB Krio строится как согласованная система с клапанами, измерением давления и защитными алгоритмами.
Откачка и диагностика — разные задачи одного цикла
После достижения заданного режима главный клапан позволяет отсечь насосный пост и наблюдать рост давления во времени. Форма кривой не заменяет течеискание, но помогает выбрать дальнейшее действие: продолжить технологическую выдержку, сушить изоляцию, проверить оснастку или перейти к локализации дефекта гелием.

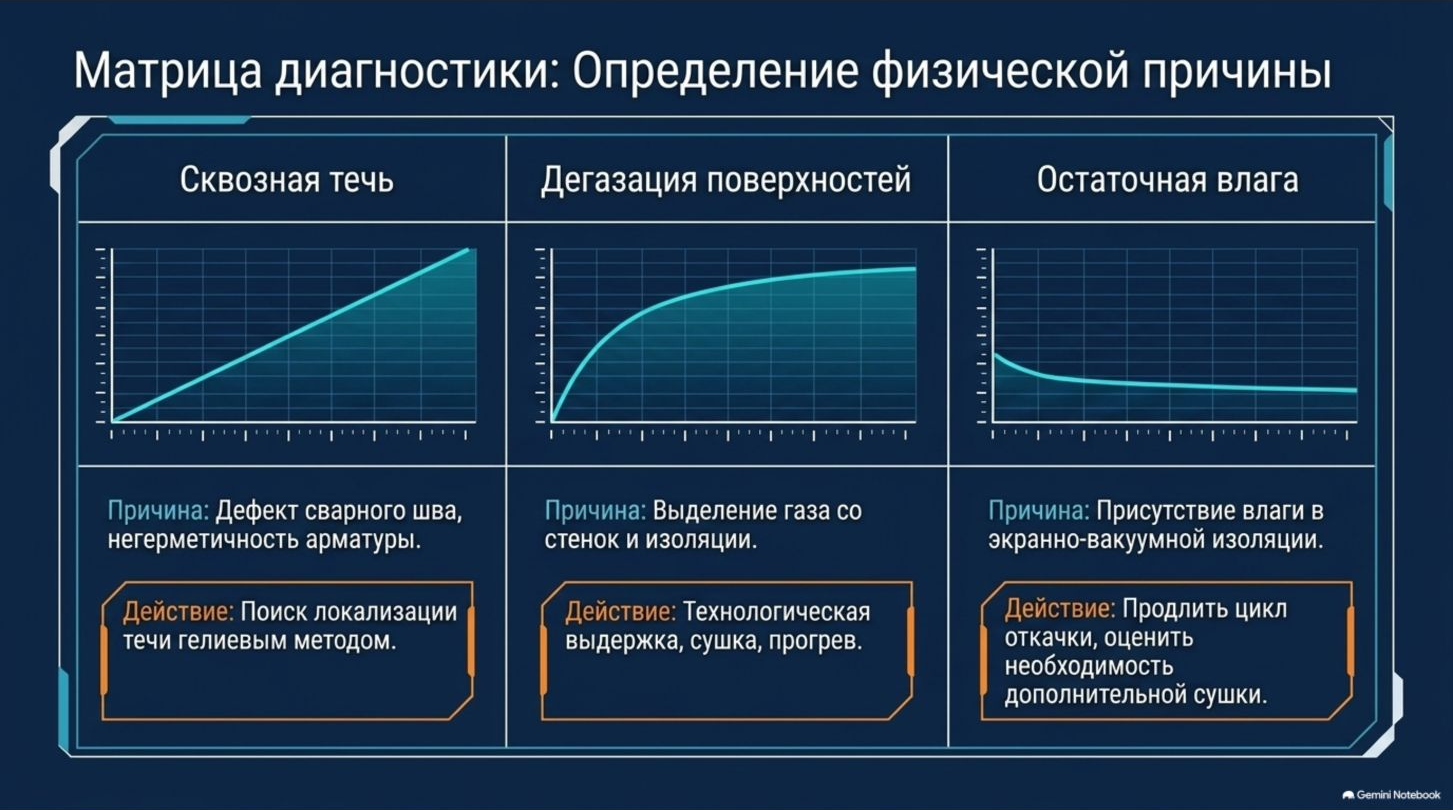

| Наблюдение | Вероятное объяснение | Следующий шаг |
|---|---|---|
| Устойчивый, близкий к линейному рост | Возможная сквозная течь | Проверить арматуру и соединения, затем выполнить гелиевое течеискание |
| Рост постепенно замедляется | Дегазация внутренних поверхностей и материалов | Продолжить откачку и выдержку; рассмотреть сушку или допустимый прогрев |
| Длительное газовыделение, медленное снижение давления | Возможная остаточная влага в изоляции | Увеличить цикл, оценить подготовку и необходимость дополнительной сушки |
| Рост проявляется только после отсечения поста | Негерметичность клапана, переходника или оснастки | Отдельно проверить присоединительный тракт и уплотнения |

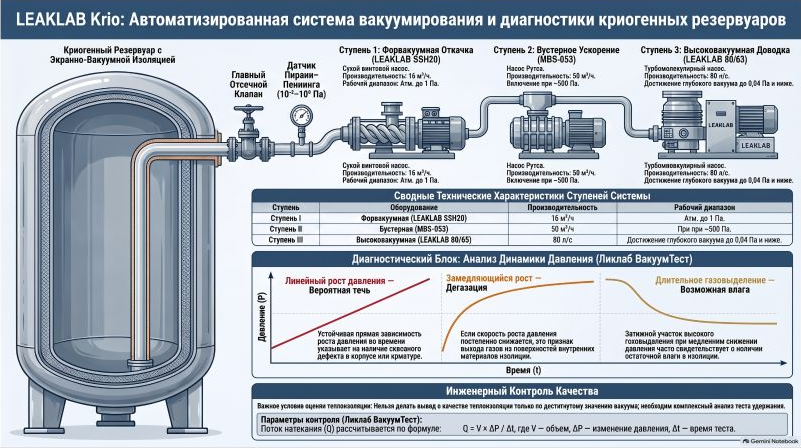

Что входит в инженерную систему
Насосный блок
Сухая форвакуумная ступень, бустер Рутса и турбомолекулярный насос с согласованными диапазонами включения.
Вакуумная арматура
Главный отсечной клапан, линии ступеней, напуск или продувка, гибкие соединения и переходники под порт объекта.
Измерение
Широкодиапазонный датчик Пирани–Пеннинга контролирует давление в диапазоне, указанном для системы.
Управление
Контроллер, силовой шкаф и панель оператора реализуют ручной и автоматизированный режимы, блокировки и сообщения.
Контроль удержания
Опция LEAKLAB ВакуумТест регистрирует рост давления и помогает рассчитывать поток натекания в заданных условиях.
Документирование
Журнал цикла и графики позволяют обосновать решение о сушке, ремонте, повторной откачке или течеискании.
Какие исходные данные нужны для подбора
- тип, геометрия и объём межстенного пространства резервуара;
- текущее состояние вакуумной изоляции и история ремонта или простоя;
- тип, размер и расположение вакуумного порта;
- требуемое конечное давление, допустимое время цикла и критерий удержания;
- ограничения по загрязнению, влаге, температуре и доступности инженерных сетей;
- необходимость мобильного исполнения, удалённого контроля и технического отчёта.
Подобрать LEAKLAB Krio под резервуар
LEAKLAB разработает вакуумную схему, подберёт ступени откачки и арматуру, запрограммирует алгоритм, выполнит пусконаладку и подготовит процедуру контроля удержания вакуума.
