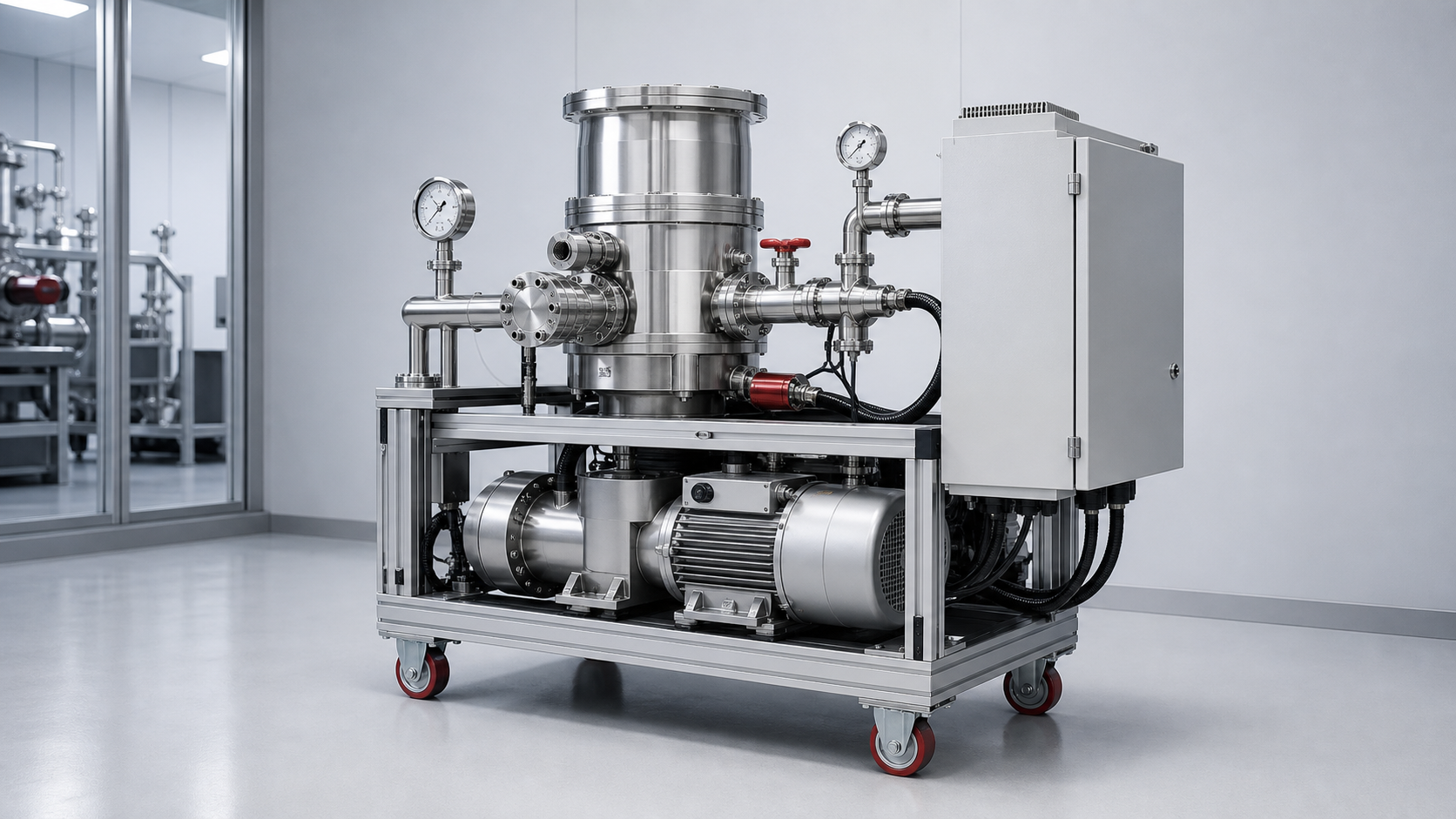

LEAKLAB JFJ — модульные высоковакуумные откачные станции, в которых форвакуумная ступень, турбомолекулярный насос, арматура, измерение давления и автоматика работают как единая система. Разбираем, почему станцию нельзя выбирать только по числу литров в секунду.
Не набор компонентов, а согласованный вакуумный тракт

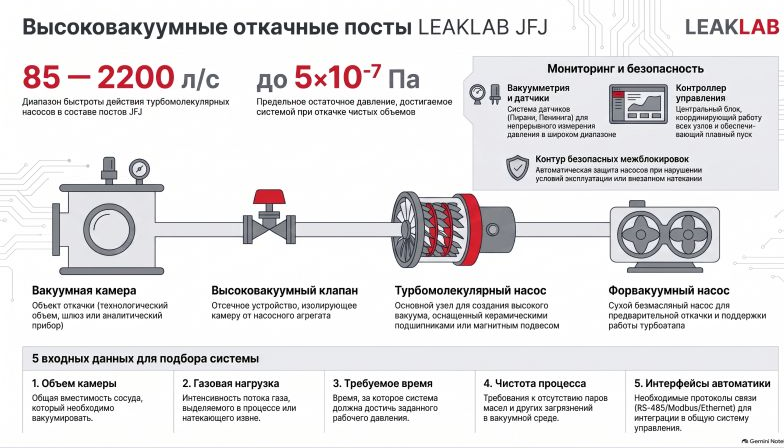

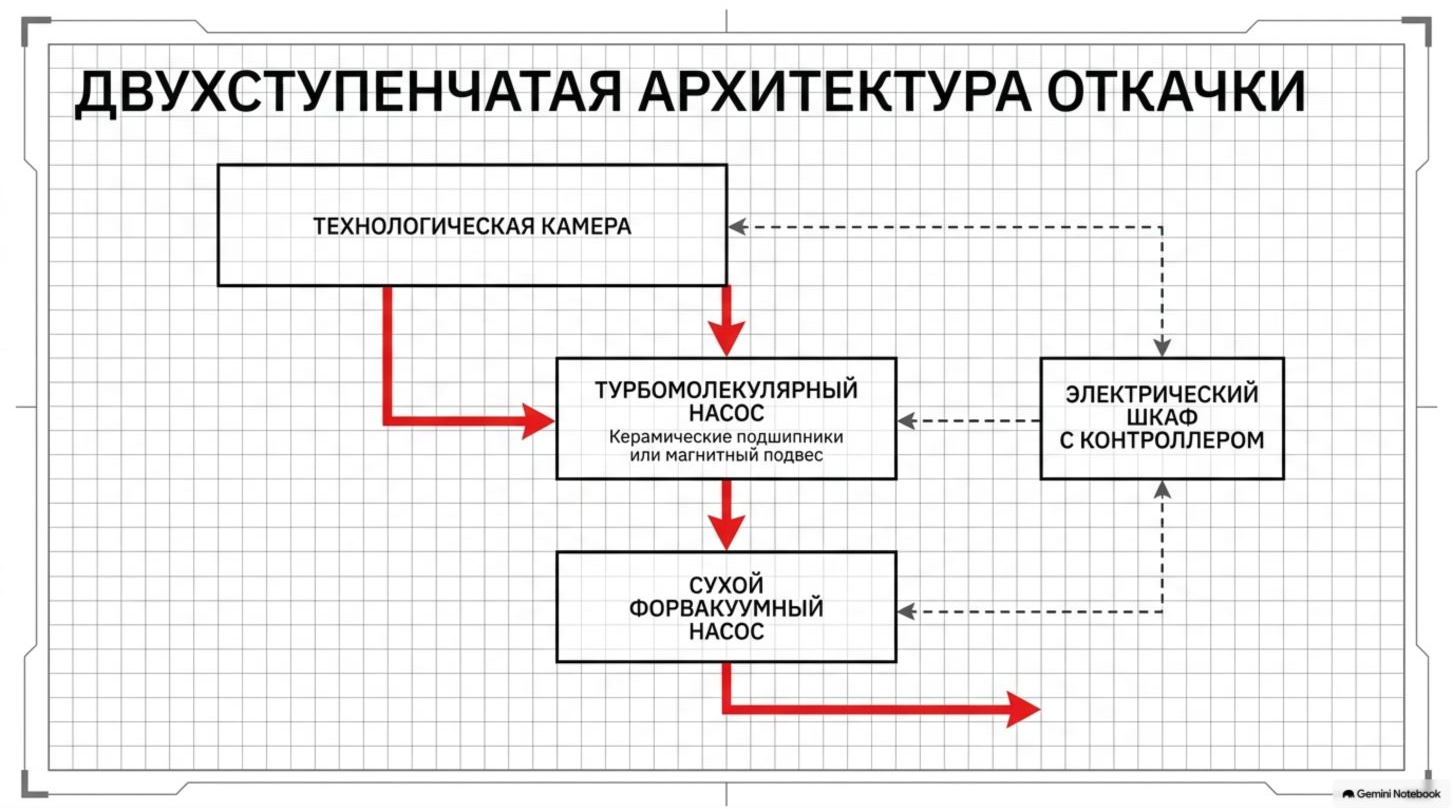

Турбомолекулярный насос не начинает штатную работу непосредственно с атмосферного давления. Сначала форвакуумная ступень снижает давление до диапазона, в котором разрешён разгон ротора. Затем контроллер подтверждает готовность насоса, автоматика открывает высоковакуумный клапан и подключает камеру к основной ступени.
В рабочем цикле датчики давления наблюдают камеру и форлинию, клапаны разделяют объёмы, а контроллер не допускает опасной последовательности действий. При останове система закрывает камеру, тормозит турбонасос и, если это предусмотрено исполнением, управляемо вентилирует или продувает тракт.
Почему 700 л/с на насосе не означают 700 л/с на камере
Между входом насоса и полезным объёмом находятся патрубок, клапан, колена, переходы и защитные элементы. Их суммарная проводимость ограничивает поток. Для последовательного участка приближённая связь выглядит так:
Здесь Sэфф — эффективная быстрота действия у камеры, Sнасоса — быстрота действия насоса, а C — проводимость соединительного тракта. Узкий или длинный трубопровод способен свести на нет преимущество более производительного насоса. Поэтому диаметр фланца, длину линии и число поворотов рассчитывают вместе с насосом.
Для грубой оценки времени откачки чистого герметичного объёма иногда используют выражение t ≈ V/Sэфф · ln(p₀/p). Оно не учитывает изменение режима течения, газовыделение поверхностей и реальные характеристики насосов, поэтому служит только исходной проверкой, а не гарантией времени цикла.
Шесть исходных данных, которые определяют станцию
Объём и геометрия
Полезный объём камеры, диаметр порта, длина трассы и внутренние экраны формируют проводимость.
Рабочее давление
Нужны давление начала процесса, предельное давление и допустимое время выхода на режим.
Газовая нагрузка
Учитываются натекание, газовыделение материалов и подача технологических газов.
Чистота процесса
Масляные пары, частицы и обратный поток ограничивают выбор форнасоса и защитных элементов.
Режим эксплуатации
Непрерывная работа, частые циклы, пыль и конденсируемые пары требуют разных решений.
Интеграция
Фиксируются сигналы разрешения, аварии, удалённое управление и обмен с ПЛК.
CF или ISO-K: выбор задаёт эксплуатация
| Критерий | CF | ISO-K |
|---|---|---|
| Уплотнение | Металлическая прокладка; разъём рассчитан на стабильность и низкое газовыделение | Эластомерное кольцо с центрирующим элементом |
| Перестыковка | Требует новой прокладки и контролируемой затяжки | Быстрее при регламентном обслуживании и переналадке |
| Типичная логика выбора | Чистые процессы и повышенные требования к вакуумной гигиене | Промышленный высокий вакуум, где важна сервисопригодность |
| Что проверить | Материал, прогрев, момент затяжки и доступ к крепежу | Совместимость эластомера, состояние уплотнения и опорной поверхности |
Межблокировки — часть технологического результата

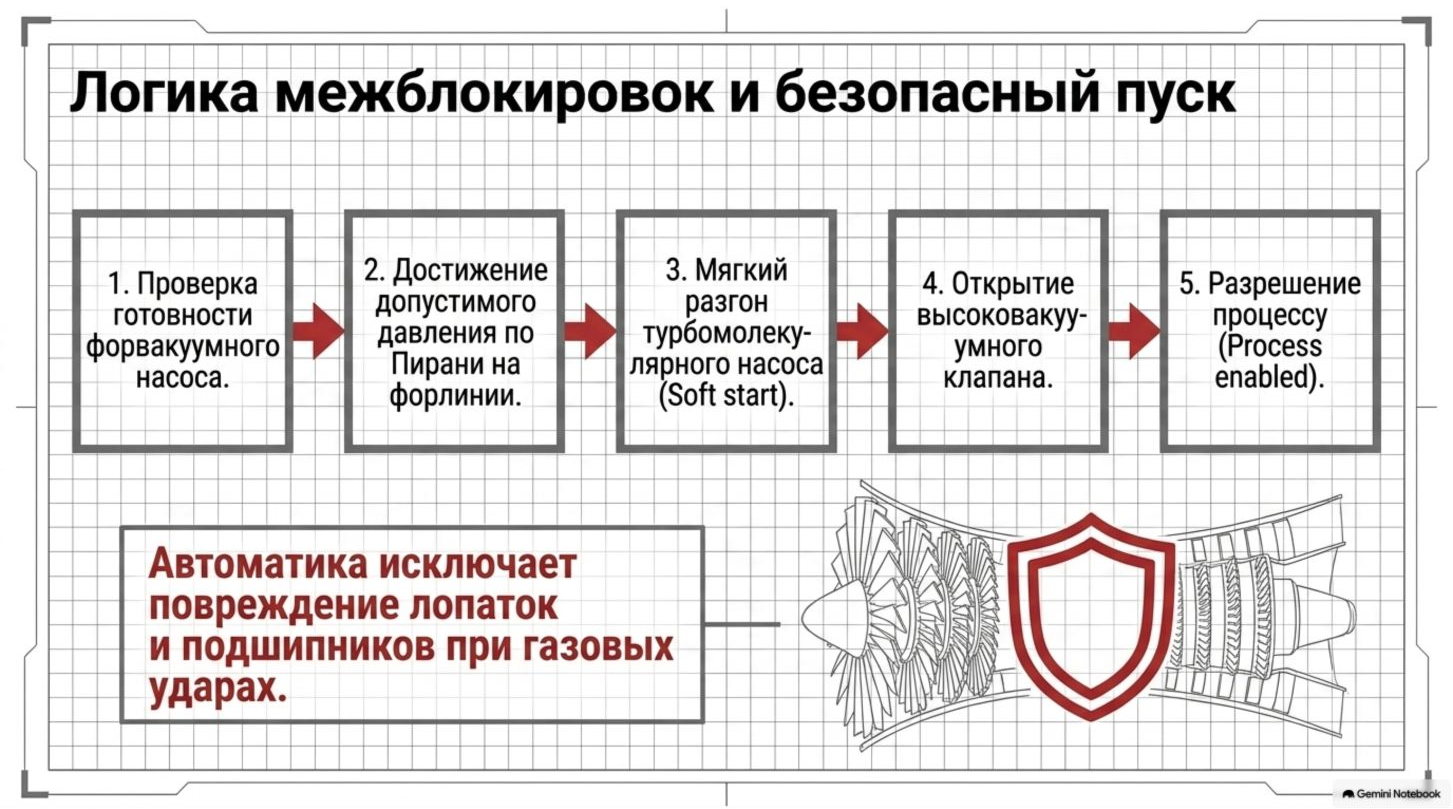

Надёжная станция должна реагировать не только на команду «Пуск». Логика проверяет готовность форнасоса, давление в форлинии, состояние охлаждения, положение клапанов и исправность измерительных каналов. Потеря питания, перегрев, превышение давления или отказ датчика должны переводить оборудование в заранее определённое безопасное состояние.
- высоковакуумный клапан не открывается до выполнения разрешающих условий;
- турбонасос не остаётся подключённым к недопустимому форвакууму;
- аварийное вентилирование не создаёт ударной газовой нагрузки на ротор;
- оператор видит первопричину останова, а не только общий сигнал аварии;
- журнал событий хранит уставки, переходы состояний и ключевые давления.
Что должно войти в техническое задание

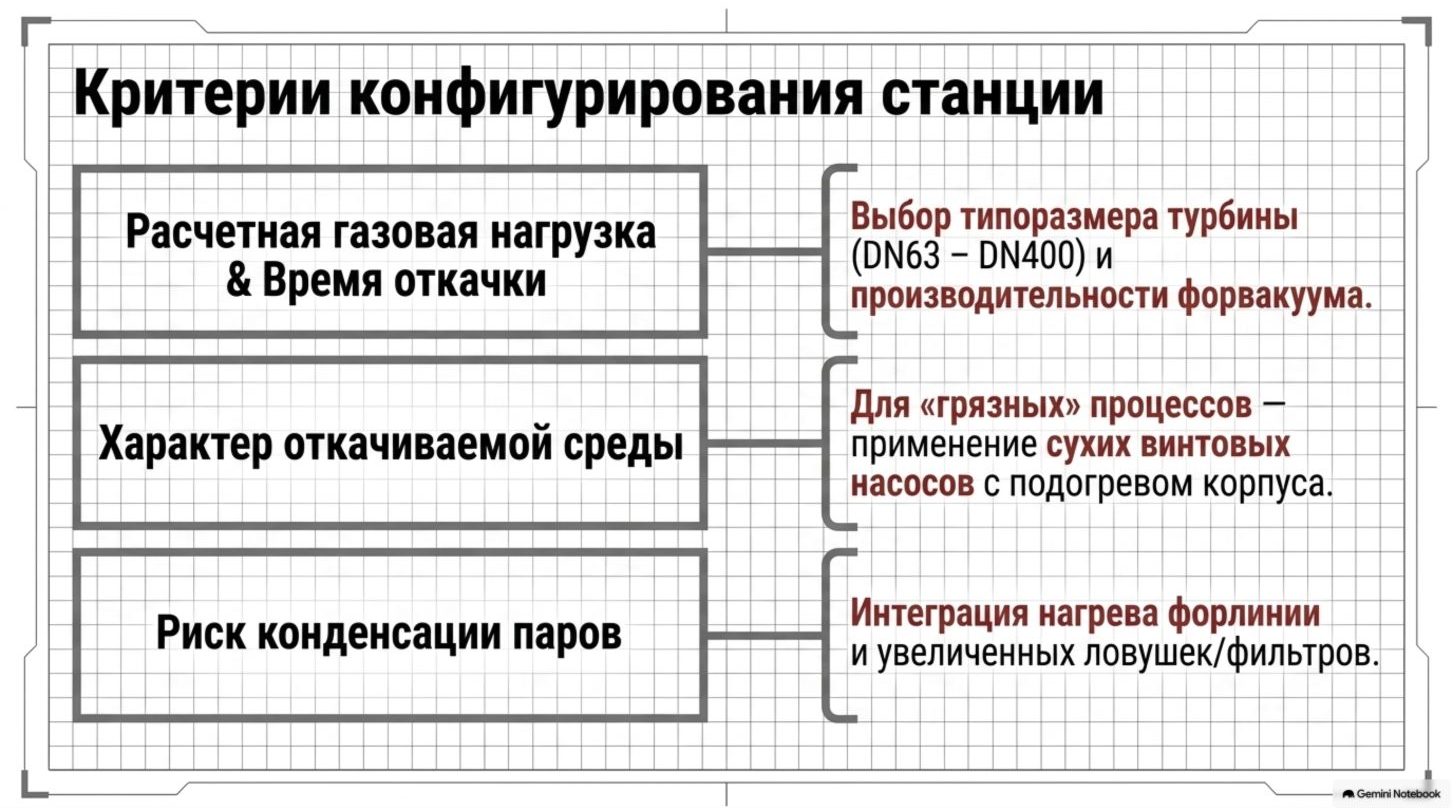

Для инженерного подбора LEAKLAB запрашивает схему камеры, объём, материал внутренних поверхностей, диаметр и длину соединительного тракта, давление и время цикла, состав газов, максимальную газовую нагрузку, режим работы, требования к чистоте, доступные инженерные сети и перечень сигналов АСУ ТП. После этого можно согласовать насосы, арматуру, вакуумметрию, раму, кабели, алгоритм и критерии приёмки.
