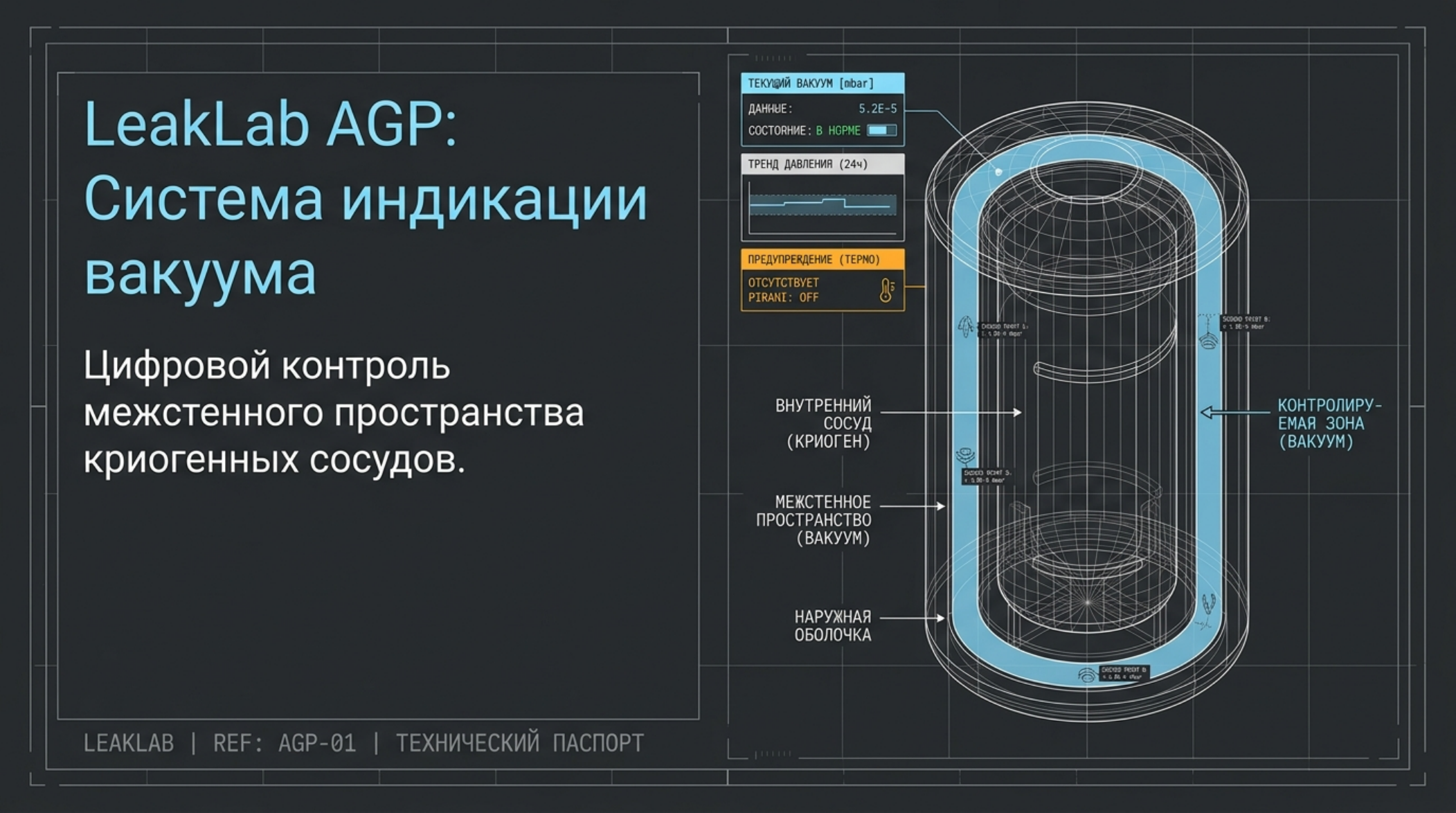

LeakLab AGP измеряет давление воздуха или азота от 0,05 Па до 120 кПа тепловым MEMS-элементом Pirani. Система подходит для трендового наблюдения межстенного вакуума криогенных сосудов, но газовый состав, температура и загрязнение влияют на результат.
Подтвержденные характеристики и границы интерпретации
Ниже приведены значения, отобранные для рассматриваемого исполнения. Они не должны автоматически переноситься на соседние модели, другую комплектацию или реальную установку без проверки паспорта, схемы и условий процесса.
| Параметр | Подтвержденное значение или условие |
|---|---|

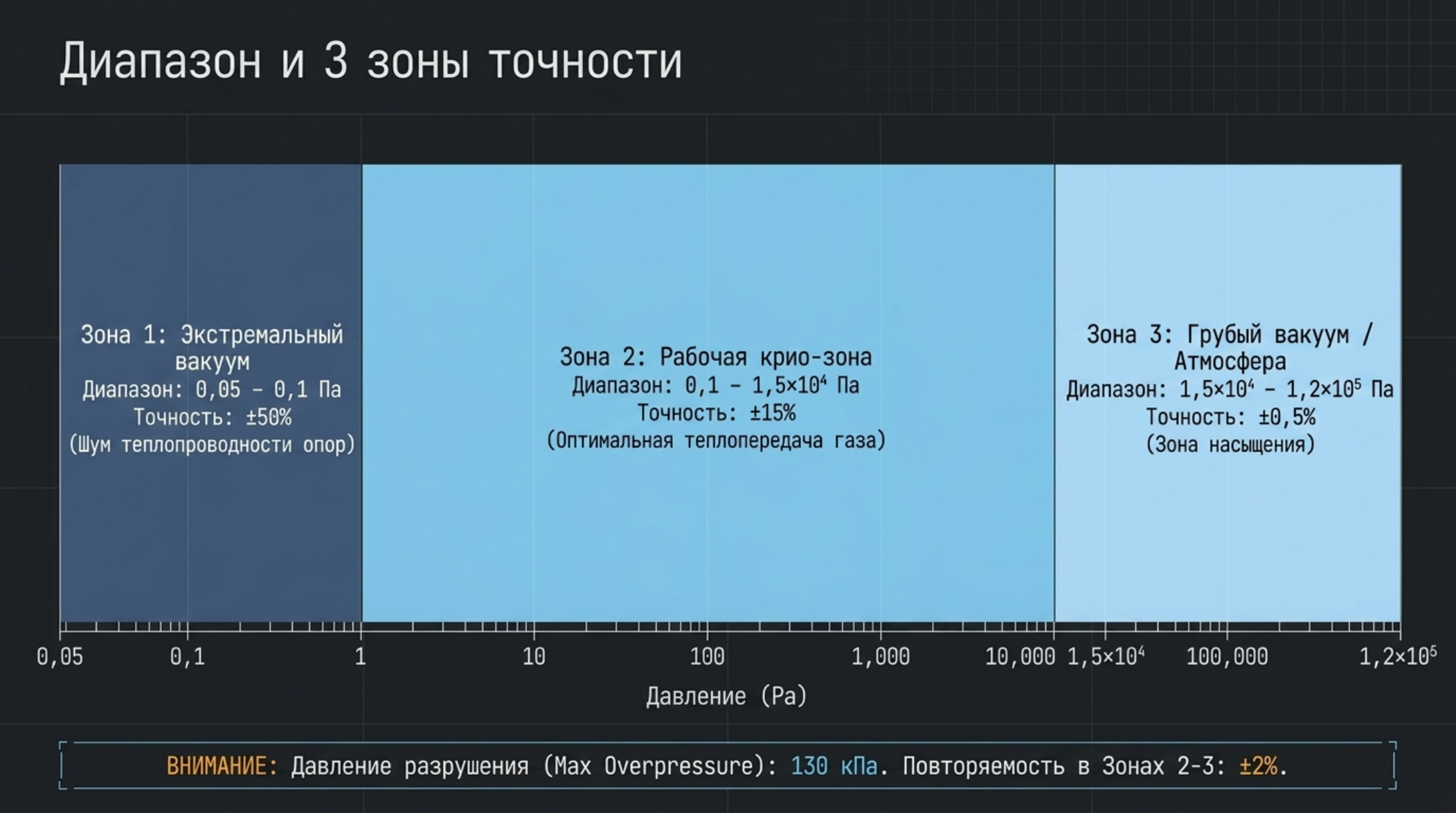

| Диапазон воздух/N₂ | 0,05 Па–120 кПа |
| Точность 0,05–0,1 Па | ±50% |
| Точность 0,1–1,5×10⁴ Па | ±15% |
| Точность 1,5×10⁴–1,2×10⁵ Па | ±0,5% |
| Повторяемость | ±2% в 0,1–1,2×10⁵ Па |
| Отклик | не более 100 мс |
| Интерфейсы | 0–10 В логарифмический; RS-485 Modbus |
| Питание | 9–28 В DC, менее 1,2 Вт |
| Присоединение | KF16; максимум 130 кПа |
Физический принцип

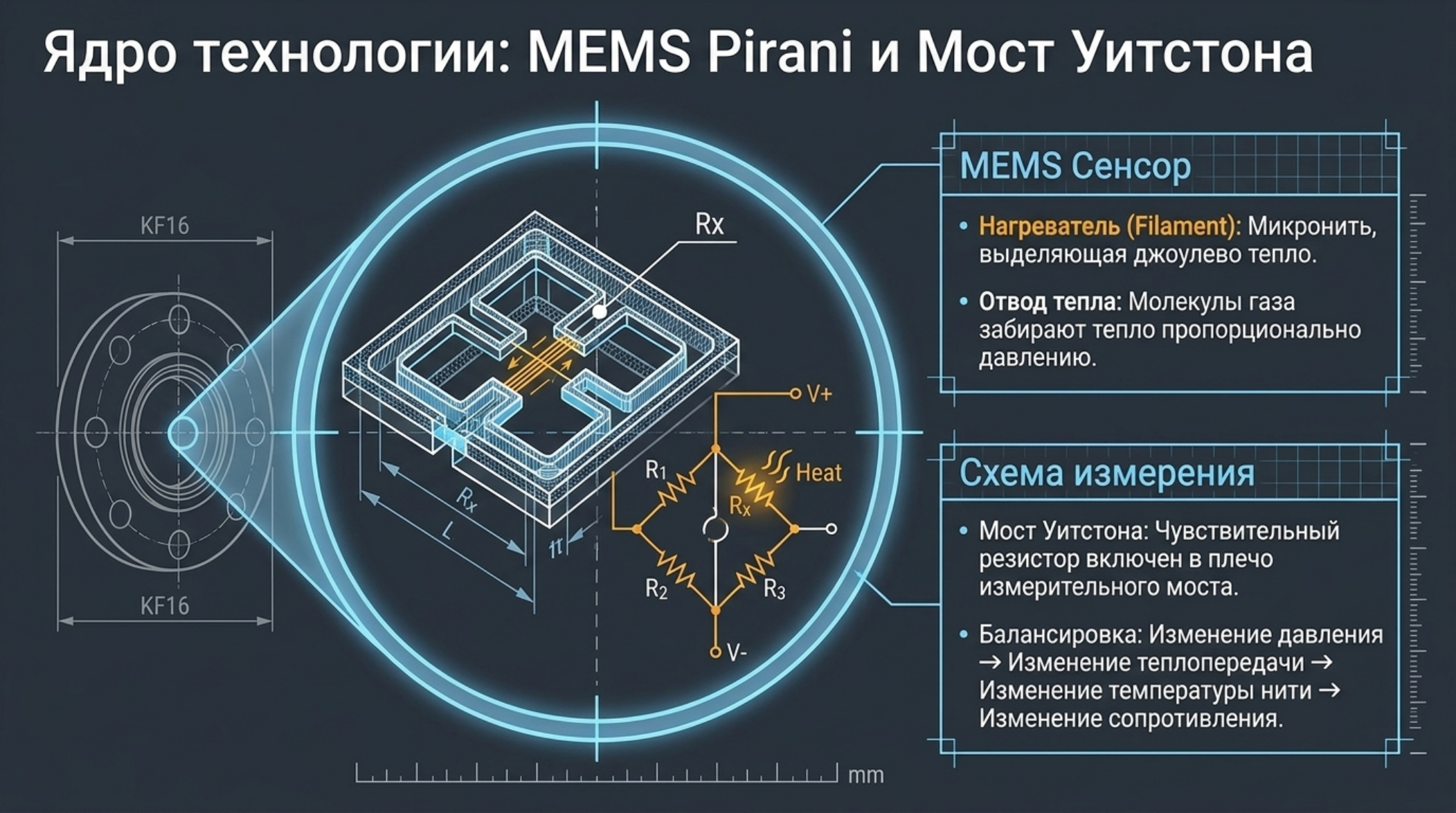

Нагретый резистивный элемент теряет тепло через окружающий газ. С изменением давления меняется теплопроводность газа и баланс моста Уитстона, который электроника переводит в показание.

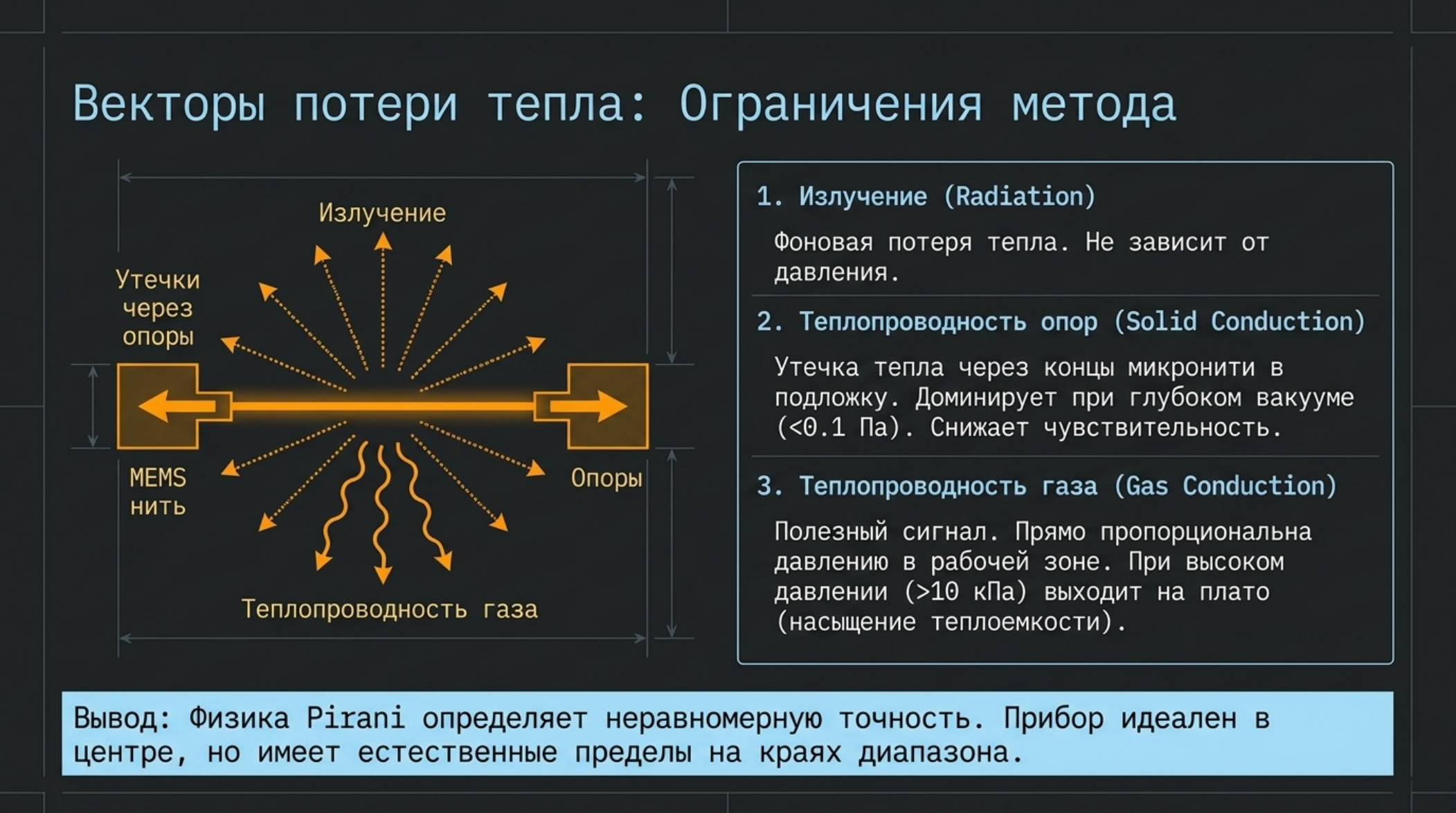

В высоком вакууме начинают доминировать теплопроводность опор и излучение, а около атмосферы газовая теплопередача приближается к плато. Поэтому относительная точность неодинакова по диапазону.
Гелий, водород, CO₂ и смеси имеют другую теплопроводность, чем воздух или азот. Без газовой характеристики нельзя переносить на них паспортную точность.
Формула показывает направление инженерного анализа, но не заменяет паспортную модель и эксперимент. В реальной установке учитываются переходные процессы, газовый состав, температурные поля, загрязнение и геометрия соединений.
От прибора к работающей системе

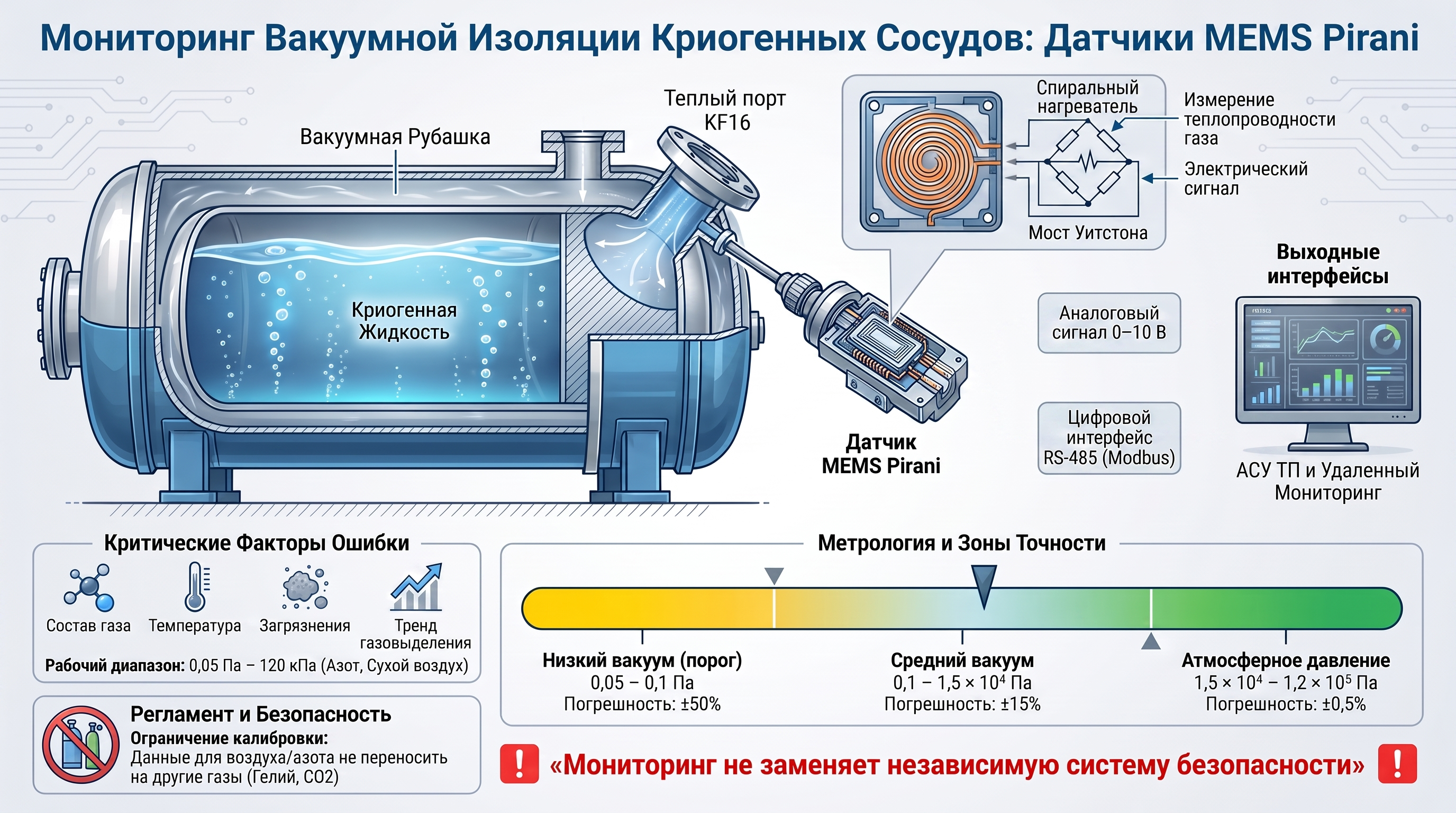

Датчик ставят на теплом сервисном порту вакуумной оболочки, а не погружают в криогенную жидкость. Измерительная линия должна исключать конденсат и сохранять температурные условия датчика.
Рост давления может быть вызван течью, десорбцией, прогревом или газовыделением изоляции. Разделение причин требует тренда, выдержки после изоляции, температурных данных и при необходимости отдельного течеискания.
RS-485 Modbus позволяет архивировать давление, время и состояние оборудования. Пороговые сигналы диагностики не заменяют независимую сертифицированную защитную логику.
Сравнение инженерных подходов
| Подход | Физика и ограничения | Рациональная область |
|---|---|---|
| Pirani | теплопроводность газа | широкий диапазон и быстрый тренд |
| CDG | прогиб мембраны | газонезависимое давление в выбранной шкале |
| Ионизационный | ионный ток | высокий вакуум, более сложная эксплуатация |
Сравнение не устанавливает безусловного превосходства одной технологии. Правильный выбор зависит от измеряемого параметра, состава газа, требуемой чистоты, динамики процесса, стоимости владения и возможности обслуживания.
Практический алгоритм внедрения
- Установить AGP на теплый чистый порт KF16 и исключить конденсат.
- Выдержать около 60 с и зафиксировать исходный фон.
- Настроить RS-485, единицы и архивирование без изменения защитных контуров.
- Оценивать тренд вместе с температурой и состоянием арматуры.
- При отклонении подтвердить причину независимым испытанием на герметичность.
На этапе технического задания полезно заранее определить измеримые критерии приемки. Это может быть кривая откачки, стабильность показаний, отклик на контрольный газ, равномерность температуры, скорость удаления влаги или повторяемость цикла. Критерий должен быть связан с задачей изделия, а не только с одним красивым каталожным числом.
Иллюстрированный технический разбор
Научный и патентный ландшафт
Патентные публикации показывают направления развития отрасли: конструкцию чувствительных элементов, вакуумные схемы, термокомпенсацию, управление и защиту. Они используются здесь как уровень техники. Перечень не является заключением о патентной чистоте, правах или реализации всех решений в рассматриваемом изделии.
| Публикация | Направление разработки |
|---|---|
| US7296478B2 | микромеханический Pirani |
| CN113324697A | миниатюрный датчик и технология изготовления |
| CN113588159A | расширение диапазона MEMS-вакуумметра |
| NBS Report 8640 | исследование тепловых вакуумметров |
Видео, аудио и подробная презентация
Видеообзор на русском языке
Аудиоразбор: физика, применение и ограничения
Открыть подробную презентацию в PDF
Литература и технические источники
Список приведен без внешних активных ссылок. Для численных характеристик изделия приоритет имеют его техническая документация и карточка конкретной модели; научные и патентные материалы объясняют физику и уровень техники.
- NIST. Pressure and Vacuum Measurements.
- NBS Report 8640. A study of vacuum gages for evacuating refrigerating systems.
- US7296478B2. Micromachined Pirani pressure gauge.
- NFPA 55. Vacuum-insulated cryogenic vessel considerations.
Вопросы и ответы
Можно ли выбрать оборудование только по одному предельному параметру?
Нет. Рабочий результат определяется всей системой: газовой нагрузкой, проводимостью, температурой, режимом процесса, подключенной арматурой и средствами измерений.
Почему патентная публикация не является паспортом изделия?
Патент описывает техническую идею и границы правовой охраны. Он не подтверждает, что конкретная серийная модель использует все показанные решения или имеет заявленные в патенте параметры.
Что нужно передать инженерам для подбора?
Полезны схема установки, рабочие газы, диапазон давления, температура, длительность цикла, требования к чистоте, интерфейсам, монтажу и приемочным испытаниям.
