LeakLab представляет подробный комплект технических материалов на широкодиапазонный вакуумметр LeakLab AGP 4000 для поставок и эксплуатации в России. Паспорт, формуляр, русскоязычное руководство и результаты типовых испытаний помогают согласовать прибор с вакуумной установкой ещё до заказа: проверить рабочий диапазон, допустимую погрешность, фланец, питание и регистрацию данных.
В этой публикации разбираем исполнение CF35/40 с переходником на KF, работу двух измерительных систем, результаты 64 контрольных измерений и подготовку заказа для промышленной или исследовательской лаборатории.
Два принципа измерения в одном вакуумметре
LeakLab AGP 4000 объединяет систему Пирани и холодный катод. Пирани определяет давление по теплоотдаче нагреваемого чувствительного элемента: при изменении количества молекул газа меняется отвод тепла. Ионизационная система с холодным катодом работает в области низких давлений. Совместное применение двух систем позволяет наблюдать процесс откачки от атмосферного давления до высокого вакуума одним прибором.
По руководству система Пирани работает постоянно, а холодный катод включается автоматически при давлении ниже 10 Па. Это порог включения, а не граница отдельного гарантированного диапазона каждой измерительной системы. Значение давления выводится на встроенный экран и передаётся в систему регистрации через аналоговый или цифровой выход.
Прибор предназначен для промышленных и лабораторных вакуумных установок, вакуумных печей, стендов контроля герметичности, научно-исследовательского оборудования и систем вакуумной теплоизоляции криогенных и изотермических резервуаров. В составе стенда контроля герметичности он измеряет давление; количественное измерение потока утечки выполняет соответствующее течеискательное оборудование.
Характеристики для технического задания
| Параметр | Значение |
|---|---|
| Наименование | LeakLab AGP 4000 |
| Назначение | Измерение абсолютного давления воздуха и азота |
| Измерительная система | Теплопроводностный преобразователь Пирани и ионизационная система с холодным катодом |

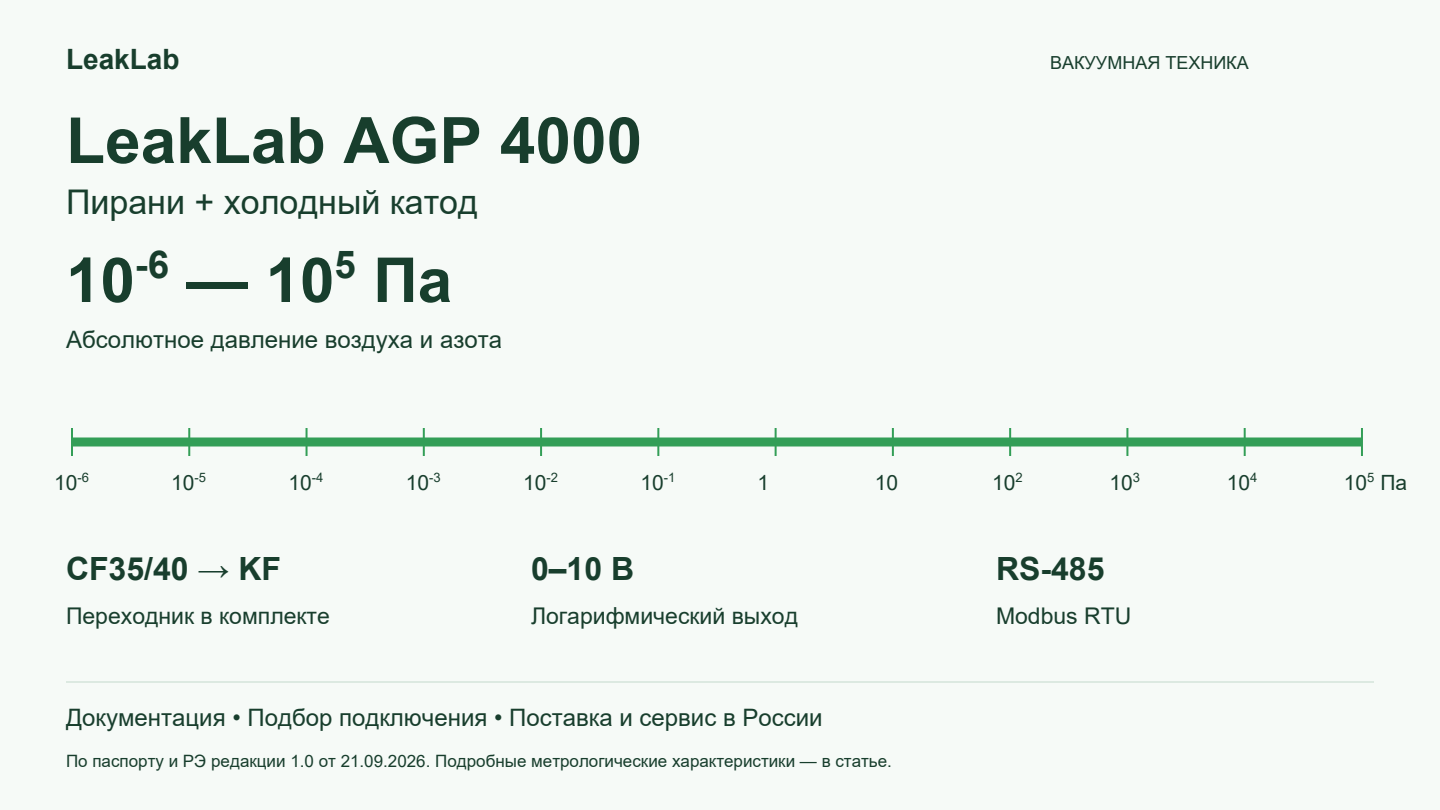

| Диапазон измерений | 1 × 10⁻⁶…1 × 10⁵ Па |
| Основная относительная погрешность, % от измеренного значения | ±100 % при 1 × 10⁻⁶ ≤ p < 0,1 Па; ±35 % при 0,1 ≤ p ≤ 1000 Па; ±100 % при 1000 < p ≤ 1 × 10⁵ Па |
| Дополнительная температурная погрешность | 11 % от измеренного значения на каждые 10 °C изменения температуры |
| Повторяемость по азоту | ±5 % показания — справочное значение изготовителя |
| Нормальные условия | +15…+25 °C; относительная влажность ≤80 %; атмосферное давление 84…106,7 кПа |
| Вакуумное присоединение описанного комплекта | CF35/40; переходник на KF входит в комплект. Размер ответной части KF уточняется при заказе |
| Питание | 15–30 В постоянного тока |
| Потребление | Не более 6 В·А |
| Аналоговый выход | 0–10 В, логарифмический; токовый выход не предусмотрен |
| Цифровой интерфейс | RS-485, протокол Modbus RTU |
| Разъём | RJ-45: питание, аналоговый сигнал и RS-485; не Ethernet |
| Экран | Цветной TFT-LCD, единицы Па, Торр, мбар |
| Языки меню | Китайский и английский; эксплуатационная документация — на русском языке |
| Предельное допускаемое давление | 0,13 МПа |
| Рабочая температура | +5…+55 °C |
| Влажность и атмосферное давление при эксплуатации | Не более 80 %; 84…106,7 кПа |
| Рабочее положение | Любое; предпочтительно фланцем вниз |
| Материалы, контактирующие с газом | Нержавеющая сталь 304 и 431; защитная спечённая сетка |
| Средняя наработка до отказа | Не менее 15 000 ч |
| Средний срок службы | 5 лет |
Как правильно оценивать точность

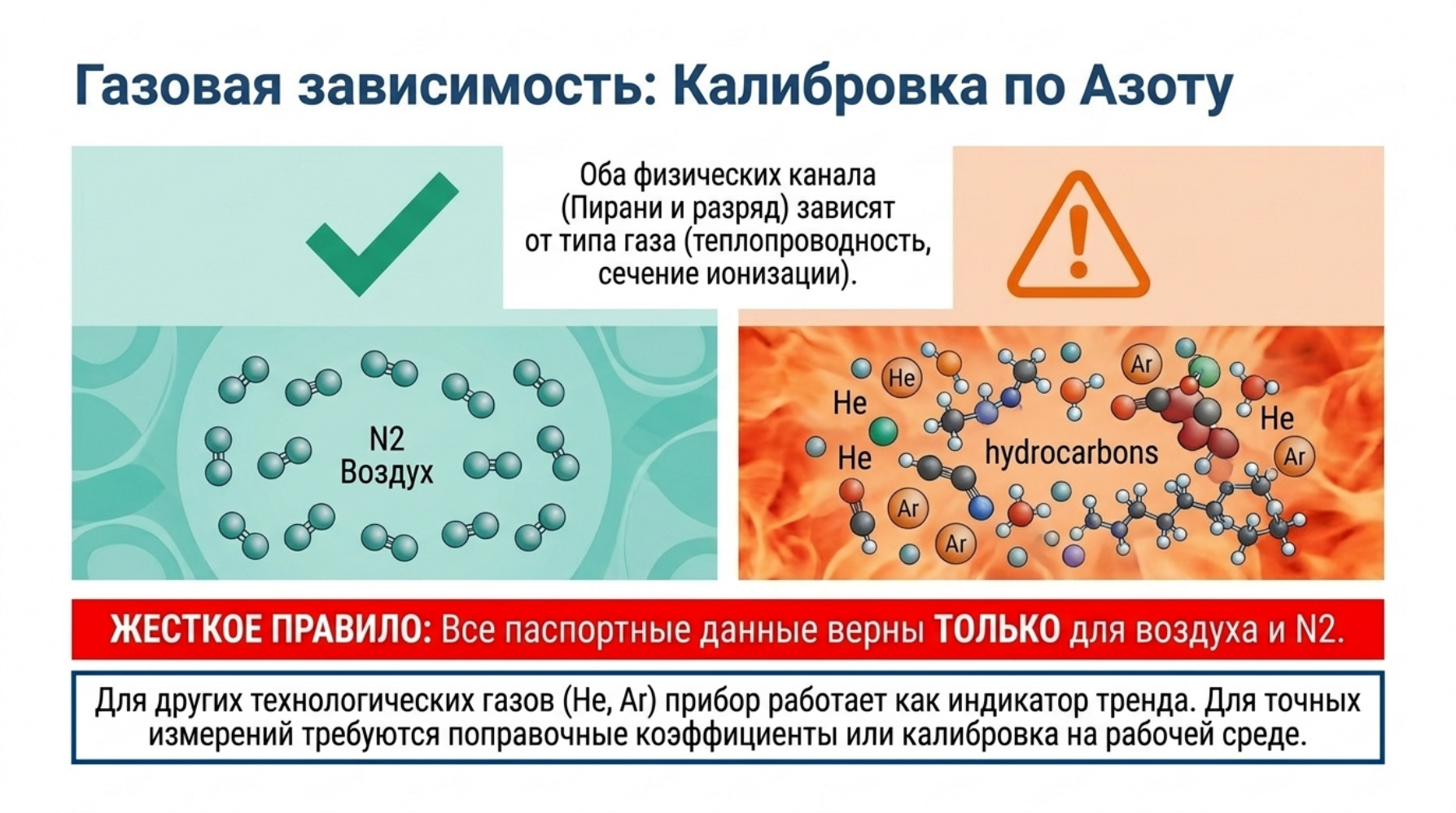

Паспортные характеристики относятся к воздуху и азоту. Чувствительность обеих измерительных систем зависит от рода газа. Для гелия и других газов нужны подтверждённые поправочные коэффициенты или отдельная калибровка под рабочую среду.

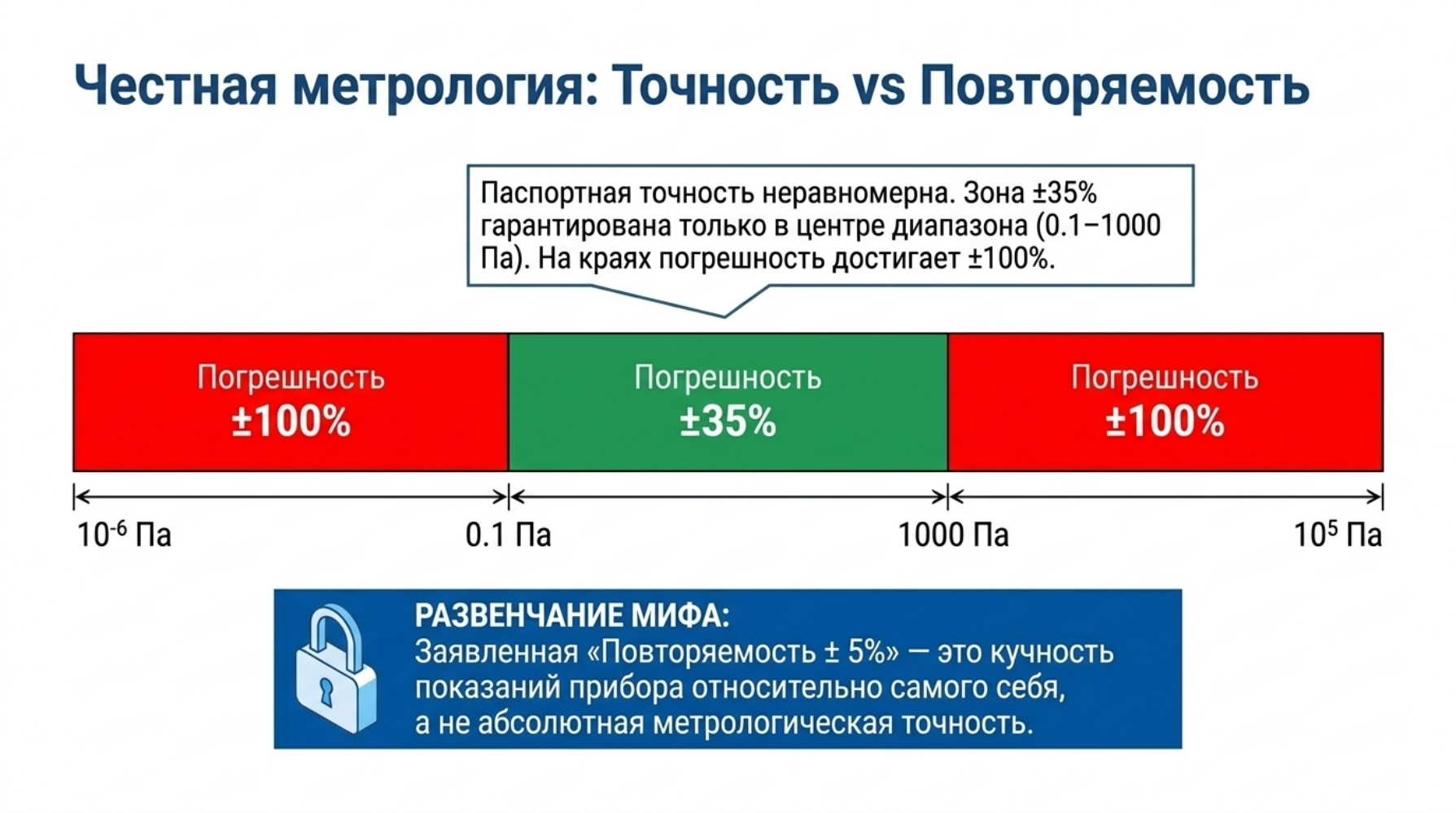

Основная погрешность нормирована по трём участкам диапазона. В среднем участке 0,1–1000 Па установлен предел ±35 % от измеренного значения, в нижнем и верхнем участках — ±100 %. Дополнительно учитывают влияние температуры: 11 % от измеренного значения на каждые 10 °C. Справочная повторяемость ±5 % по азоту характеризует воспроизводимость показаний и не заменяет предел основной погрешности.
Исполнение CF35/40 и комплект поставки
Паспорт и формуляр редакции 1.0 от 21.09.2026 относятся к экземпляру № 26000007: фланец CF35/40, переходник на KF, блок питания и экран индикации. Серийный номер приведён для идентификации опубликованного комплекта документации; параметры конкретной поставки фиксируют в заказе.
| Комплектующая | Количество |
|---|---|
| Вакуумметр LeakLab AGP 4000 с фланцем CF35/40 и экраном | 1 шт. |
| Переходник CF35/40 → KF | 1 шт. |
| Блок питания | 1 шт. |
| Технический паспорт, руководство по эксплуатации и формуляр | 1 комплект |
| Результаты типовых испытаний модели | 1 экз. |
Перед заказом согласуют размер KF, ответный фланец установки, монтажное пространство и подключение к системе управления. Габариты и масса исполнения CF35/40 в представленных документах не указаны: их следует запросить для выбранной конфигурации.
Типовые испытания: 64 контрольные точки
В комплект документов включены результаты типовых испытаний модели по материалам протокола № ПСИ-Leaklab-AGP4000-001/2026 от 16 сентября 2026 года. Исходные данные заводского контроля содержат 64 точки от 3 × 10⁻⁴ до 3 × 10⁴ Па. Для каждой сохранены опорное давление, показание образца, внутреннее напряжение, напряжение сбора, заводской показатель отклонения и результат.
| Проверенный участок, Па | Точек | Максимум |δref| | Допуск контрольного сопоставления |
|---|---|---|---|
| 3 × 10⁻⁴ ≤ p < 0,1 | 24 | 8,03 % | ±100 % |
| 0,1 ≤ p ≤ 1000 | 30 | 12,78 % | ±35 % |
| 1000 < p ≤ 3 × 10⁴ | 10 | 19,68 % | ±100 % |
Все 64 строки имеют заводской статус «соответствует». Наибольшее абсолютное отклонение относительно опорного давления составляет 19,68 %: при опорных 5000 Па получено 5983,902344 Па. Эти данные описывают результаты проверенного образца в конкретных контрольных точках и не устанавливают погрешность ±19,68 % для всего диапазона модели.
В протоколе разделены две формулы: заводской показатель δзав = (pизм − pэт) / pизм × 100 % и отклонение относительно опорного давления δref = (pизм − pэт) / pэт × 100 %. Их численные значения различаются из-за разных знаменателей. Пределы паспортной погрешности приводятся выше именно в процентах от измеренного значения.
Типовые испытания модели не являются индивидуальными испытаниями экземпляра № 26000007, его поверкой, калибровкой или свидетельством об утверждении типа. В представленном массиве нет точек ниже 3 × 10⁻⁴ Па и выше 3 × 10⁴ Па; дополнительная температурная погрешность в расчёт не включена, поскольку фактическая температура испытаний не приведена.
Как включить вакуумметр в измерительный стенд
Для автономного наблюдения используется встроенный экран с единицами Па, Торр и мбар. Для записи процесса откачки предусмотрен логарифмический аналоговый выход 0–10 В: например, 5,6 В соответствует номинально 1 Па, 6,2 В — 10 Па, 7,4 В — 1000 Па. Линейное масштабирование напряжения по давлению даст неверный результат, поэтому в контроллер вводят зависимость из руководства.
При цифровой интеграции применяют RS-485 / Modbus RTU. Заводские настройки — адрес 1, 9600 бит/с; доступны также 4800, 19200 и 115200 бит/с. Значение давления читают функцией 03 из двух регистров, начиная с 0x0000, как float32. Порядок байтов проверяют на реальном приборе сравнением с экраном. Разъём RJ-45 здесь служит для питания и измерительных интерфейсов и не является сетевым портом Ethernet.
Прибор устанавливают с учётом загрязнений процесса и удобства обслуживания. Предпочтительное положение — фланцем вниз. Переходник CF35/40 → KF согласуют с ответным соединением: размер KF в данном паспорте не конкретизирован. После монтажа проверяют герметичность и устойчивость показаний; все настройки и результаты фиксируют в журнале эксплуатации.
Четыре документа — четыре практические задачи
- Паспорт задаёт идентификацию, комплектность, метрологические и технические характеристики.
- Руководство содержит монтаж, распиновку RJ-45, меню, преобразование 0–10 В, Modbus, настройку и обслуживание.
- Формуляр сопровождает жизненный цикл экземпляра: ввод, перемещения, наработку, ремонт и метрологические документы.
- Типовые испытания дают исходные контрольные точки и прозрачные формулы обработки результатов для оценки испытанного образца.
Такой комплект позволяет инженерам и службе закупок работать с одинаковой спецификацией. При этом наличие документации не подменяет отдельно требуемое подтверждение утверждения типа, поверки или индивидуальной калибровки: условия конкретной задачи согласуют до поставки.
Поставка и сервис в России
Лаборатория контроля герметичности LeakLab организует поставку LeakLab AGP 4000 в России, подбор подключения и техническое сопровождение. Поставщик и сервисная организация по опубликованным документам — ООО «Лаборатория ВАКТРОН», Санкт-Петербург. Для оперативной комплектации заказа согласуем исполнение, количество, наличие и дату отгрузки.
В запросе укажите рабочий газ, минимальное и максимальное давление, тип и размер фланца установки, требуемый выход 0–10 В или RS-485, число приборов и город доставки. Если необходимы дополнительные метрологические документы или сопоставление с эталоном, включите это требование в запрос до оформления поставки.
Формуляр предусматривает учёт ввода в эксплуатацию, перемещений, наработки, обслуживания, ремонта и замены составных частей. Для каждой записи указывают дату, результат и ответственного исполнителя; документы о поверке и калибровке хранят вместе с формуляром.
Гарантийный срок изготовителя — 12 месяцев с даты отгрузки непосредственному покупателю. Обязательства российского поставщика определяются договором поставки. Возврат в сервис согласуют заранее: прибор отключают, закрывают чистой защитной заглушкой и упаковывают от ударов и загрязнений. После работы с опасными средами передают сведения о загрязнении и проведённой очистке.
mail@leaklab.ru · +7 (812) 715-00-17
Санкт-Петербург, ул. Беговая, д. 9, корп. 3, литера А, пом. 7-Н.
Открыть полную карточку LeakLab AGP 4000: характеристики, распиновка и шкала аналогового выхода
Документы для скачивания
Публикуем исходные PDF нового комплекта. Паспорт, формуляр и РЭ редакции 1.0 от 21.09.2026 идентифицируют экземпляр № 26000007; результаты типовых испытаний относятся к модели.
