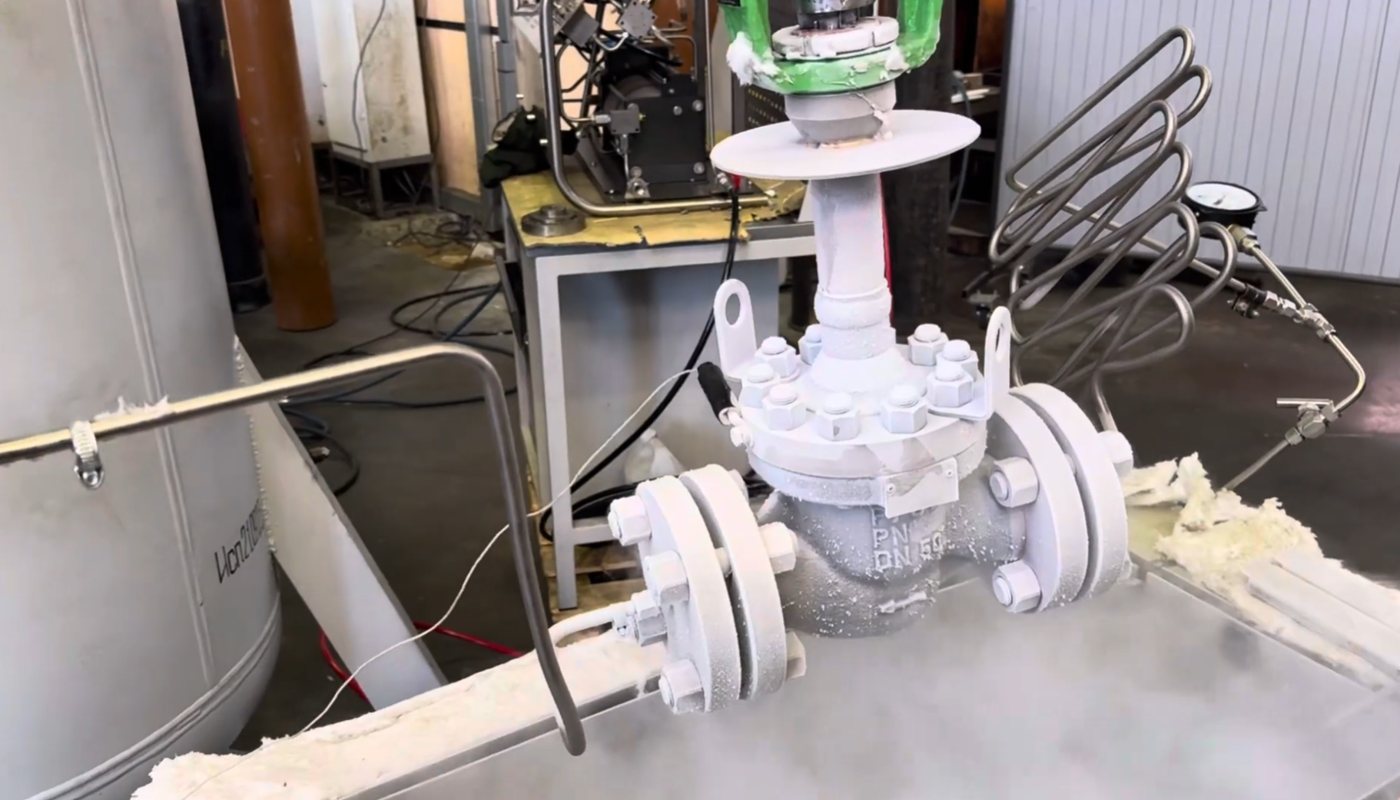

Криогенная арматура в процессе испытания
Сравнить герметичность до, во время и после термоцикла. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: Криогенные испытания на герметичность: термоциклы и гелиевый контроль. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.
1. Область применения и границы документа
Программа криогенных испытаний по КД и применимой НД. При охлаждении меняются размеры, контактные напряжения, свойства уплотнений и газоотделение поверхностей. Поэтому комнатный контроль полезен как исходный, но не всегда подтверждает работоспособность в криогенном состоянии. Режим испытания определяют по конструкции, рабочей среде и допустимым температурным градиентам.
Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.
2. Какие исходные данные нужны
До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- рабочая и испытательная температуры
- скорость охлаждения и допустимый градиент
- материалы сопряжённых деталей и типы уплотнений
- давление и состав пробного газа
- наличие вакуумной рубашки и многослойной изоляции
- число циклов и критерии до, во время и после воздействия
3. Последовательность выполнения

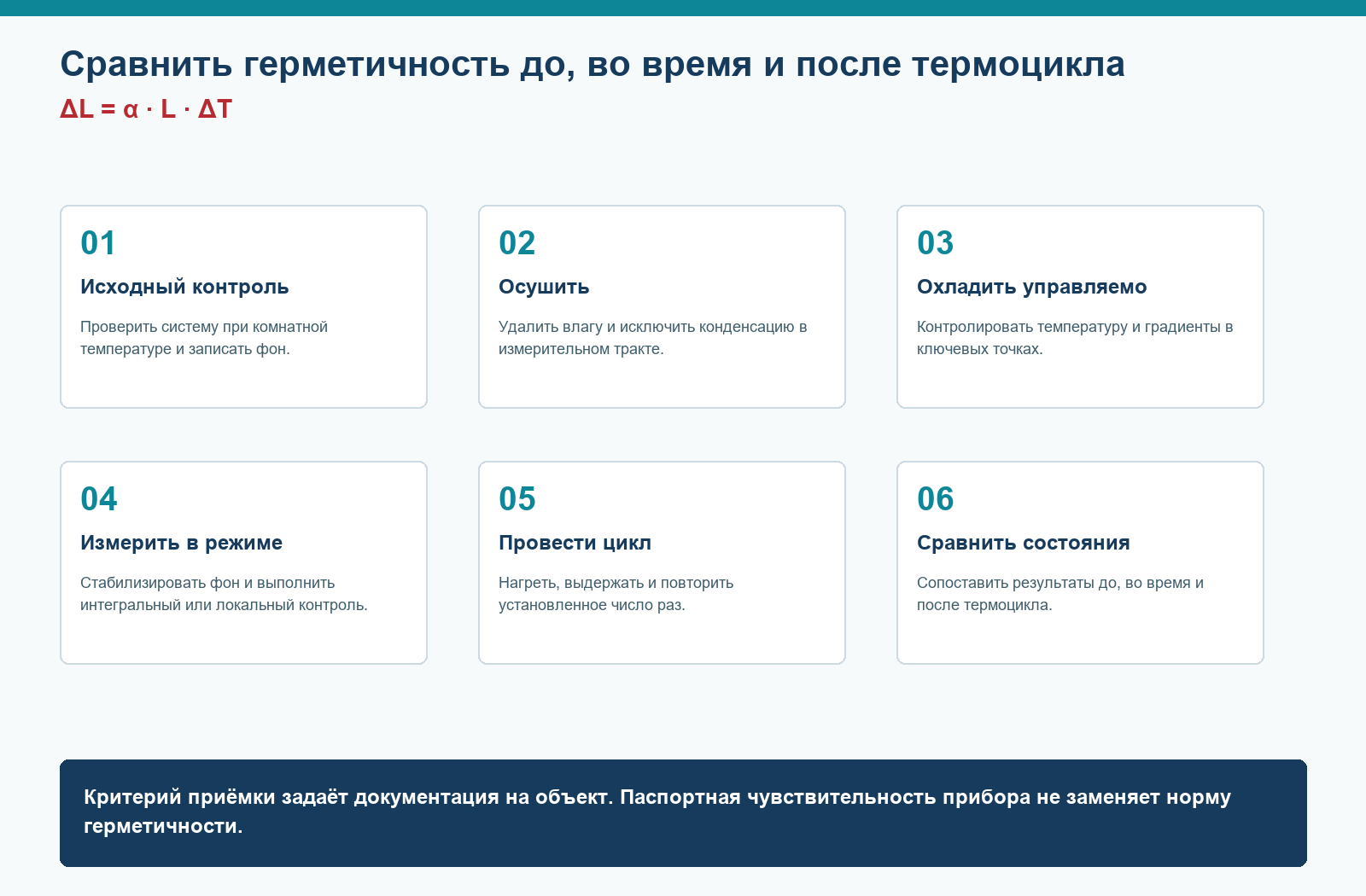

01. Исходный контроль
Проверить систему при комнатной температуре и записать фон.
02. Осушить
Удалить влагу и исключить конденсацию в измерительном тракте.
03. Охладить управляемо
Контролировать температуру и градиенты в ключевых точках.
04. Измерить в режиме
Стабилизировать фон и выполнить интегральный или локальный контроль.
05. Провести цикл
Нагреть, выдержать и повторить установленное число раз.
06. Сравнить состояния
Сопоставить результаты до, во время и после термоцикла.
4. Контрольная матрица
| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Риск | Разность расширения | Фланцы, сварные переходы, вводы | Датчики температуры |
| Риск | Усадка уплотнения | Эластомеры и седла | Контроль в холодном состоянии |
| Помеха | Влага | Конденсация и ледяные пробки | Сушка и продувка |
| Помеха | Газоотделение | Изменение фона при нагреве | Стабилизация и холостой опыт |
| Доказательство | Повторяемость | Несколько одинаковых циклов | Сравнение трендов |
5. Измерительная модель
ΔL = α · L · ΔT
Различие коэффициентов линейного расширения материалов создаёт относительные перемещения в сварных швах, фланцах и вводах. Численный расчёт помогает выбрать зоны риска, но решение о герметичности принимают по испытанию в заданном режиме.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.
6. Неопределённость и воспроизводимость
Температурный режим является частью измерения. Неодинаковая скорость охлаждения, разное положение датчиков, неполная стабилизация, изменение проводимости трубопровода и сорбция гелия могут заметно изменить отклик. Протокол должен содержать временные ряды температуры и сигнала, а не только конечное значение.
Частые методические ошибки
- Считать комнатный контроль полным подтверждением криогенного режима.
- Подавать холодную среду без контроля допустимых градиентов.
- Допускать влагу в вакуумный и измерительный тракт.
- Искать течь во время быстрого изменения температуры без учёта фона.
- Не проводить контроль после возврата к комнатной температуре.
7. Что должно остаться после испытания
Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- карта температурных датчиков
- циклограмма охлаждения и нагрева
- протокол исходного контроля
- синхронные графики температуры и утечки
- заключение по каждому состоянию
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
Практический мультимедийный разбор

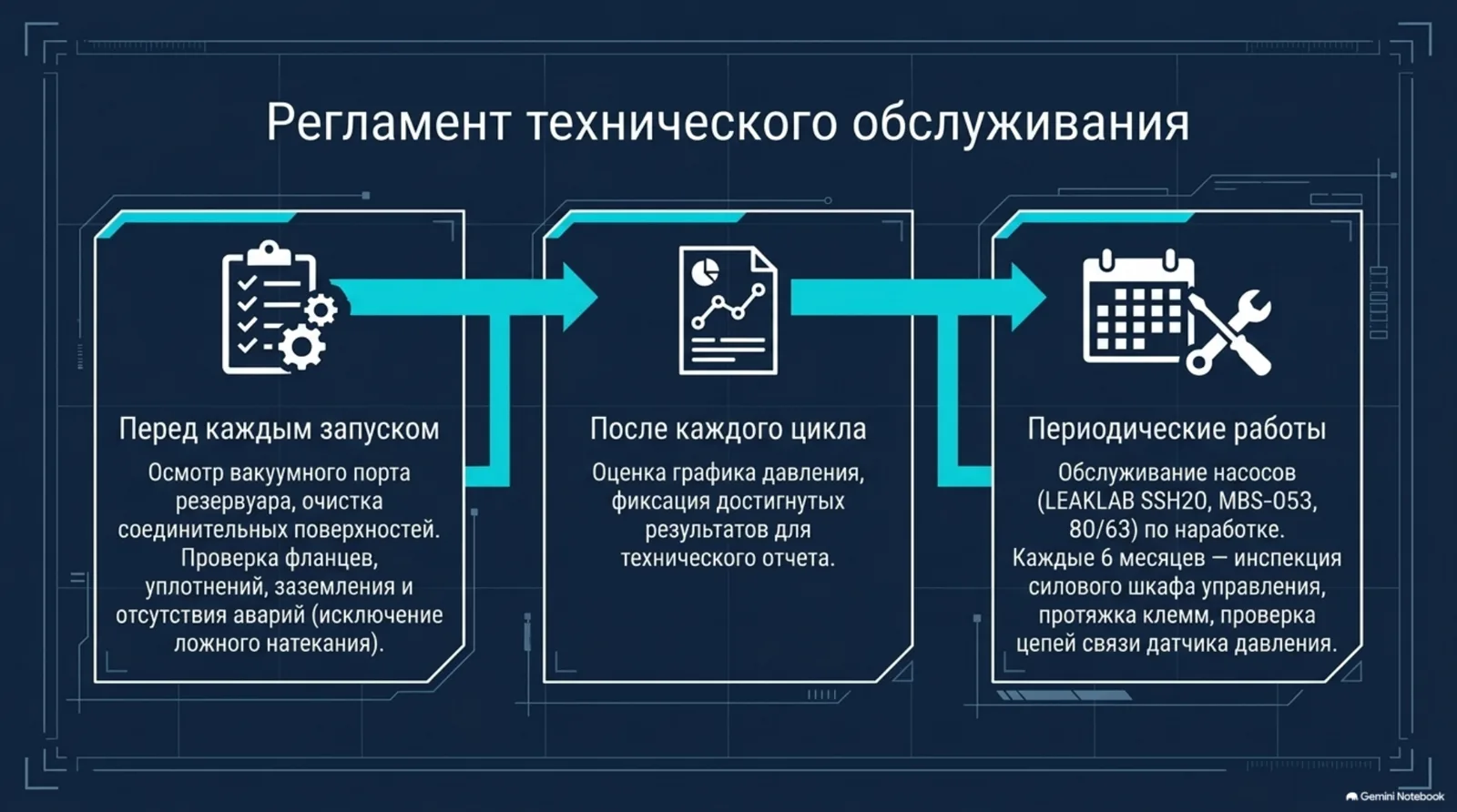

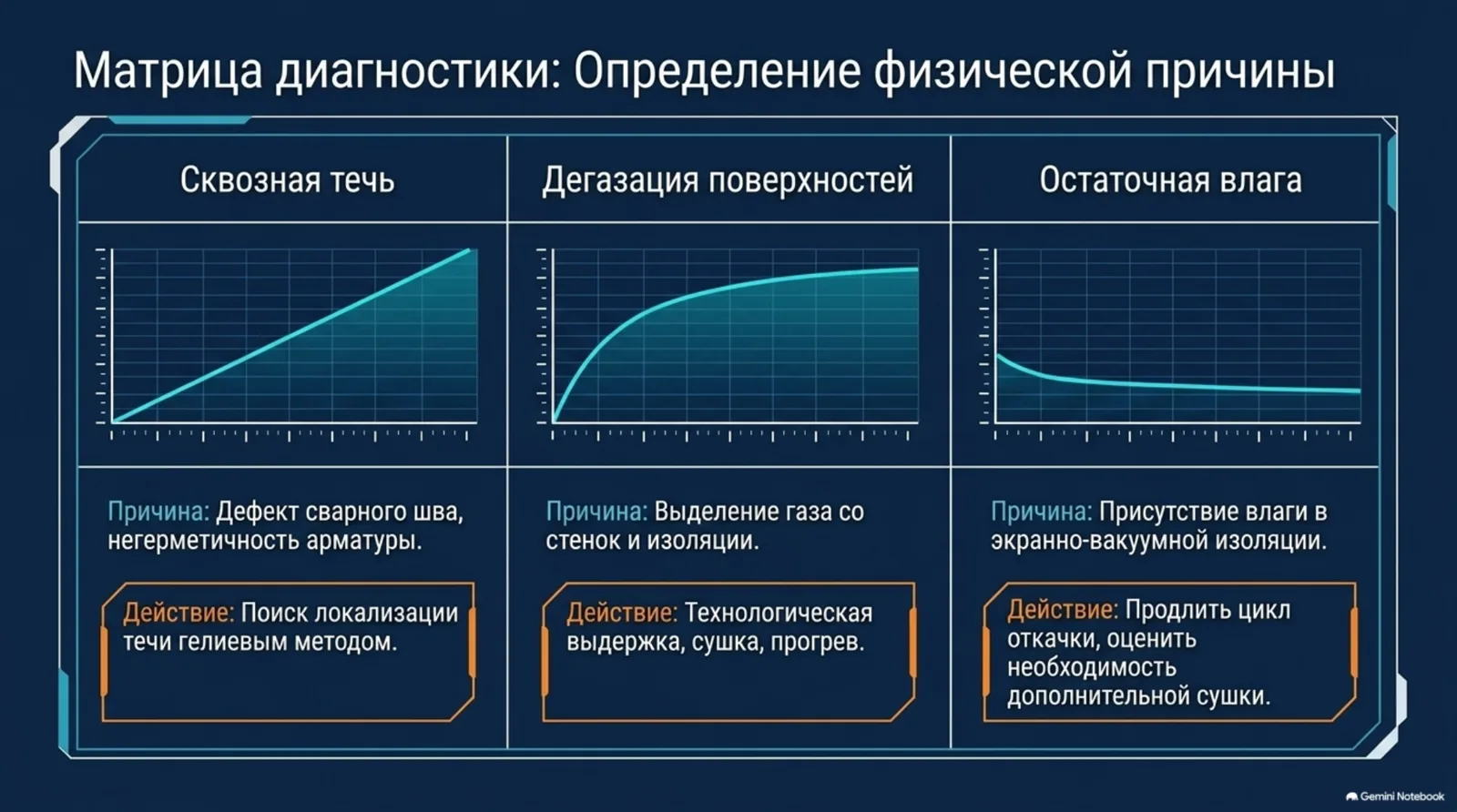

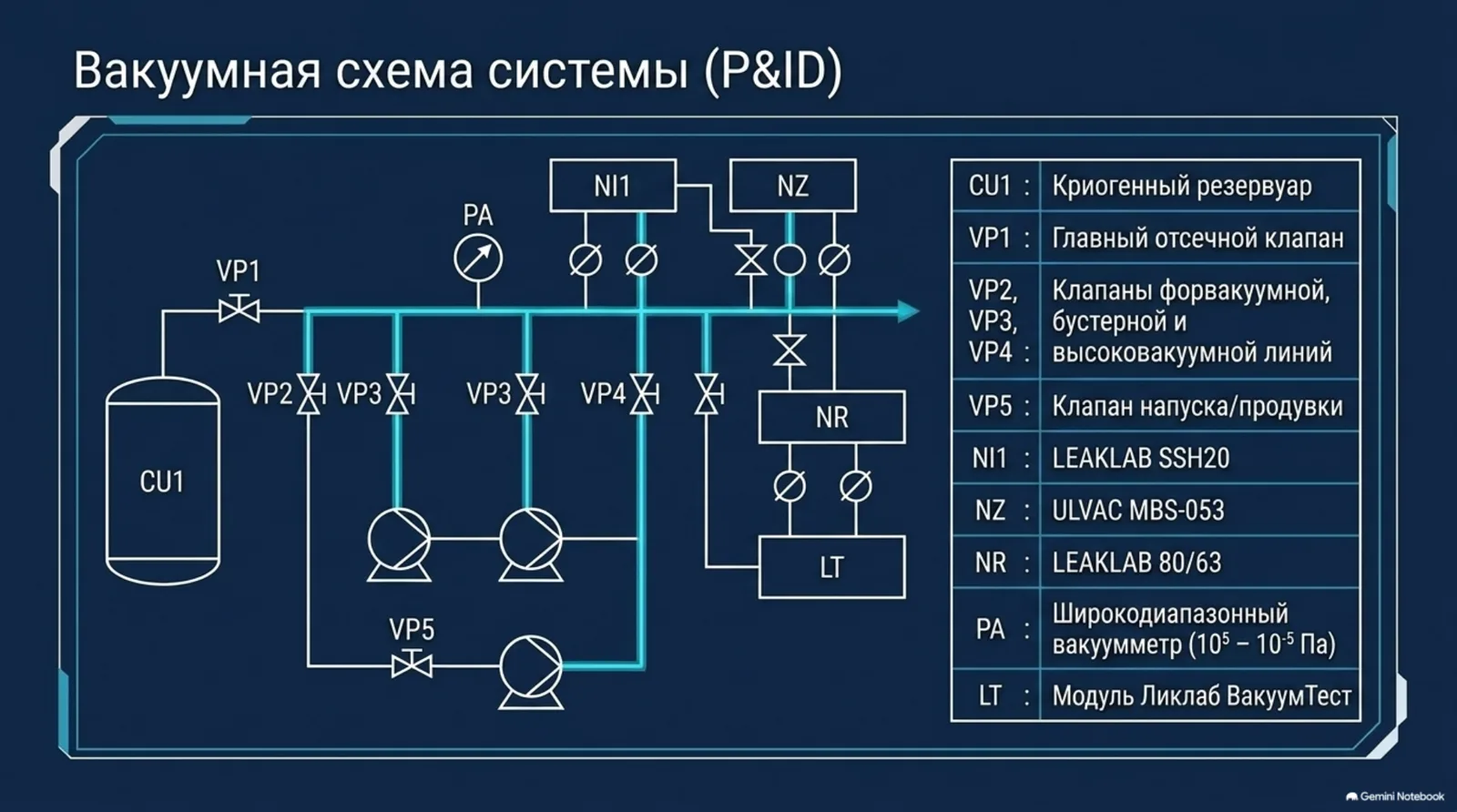

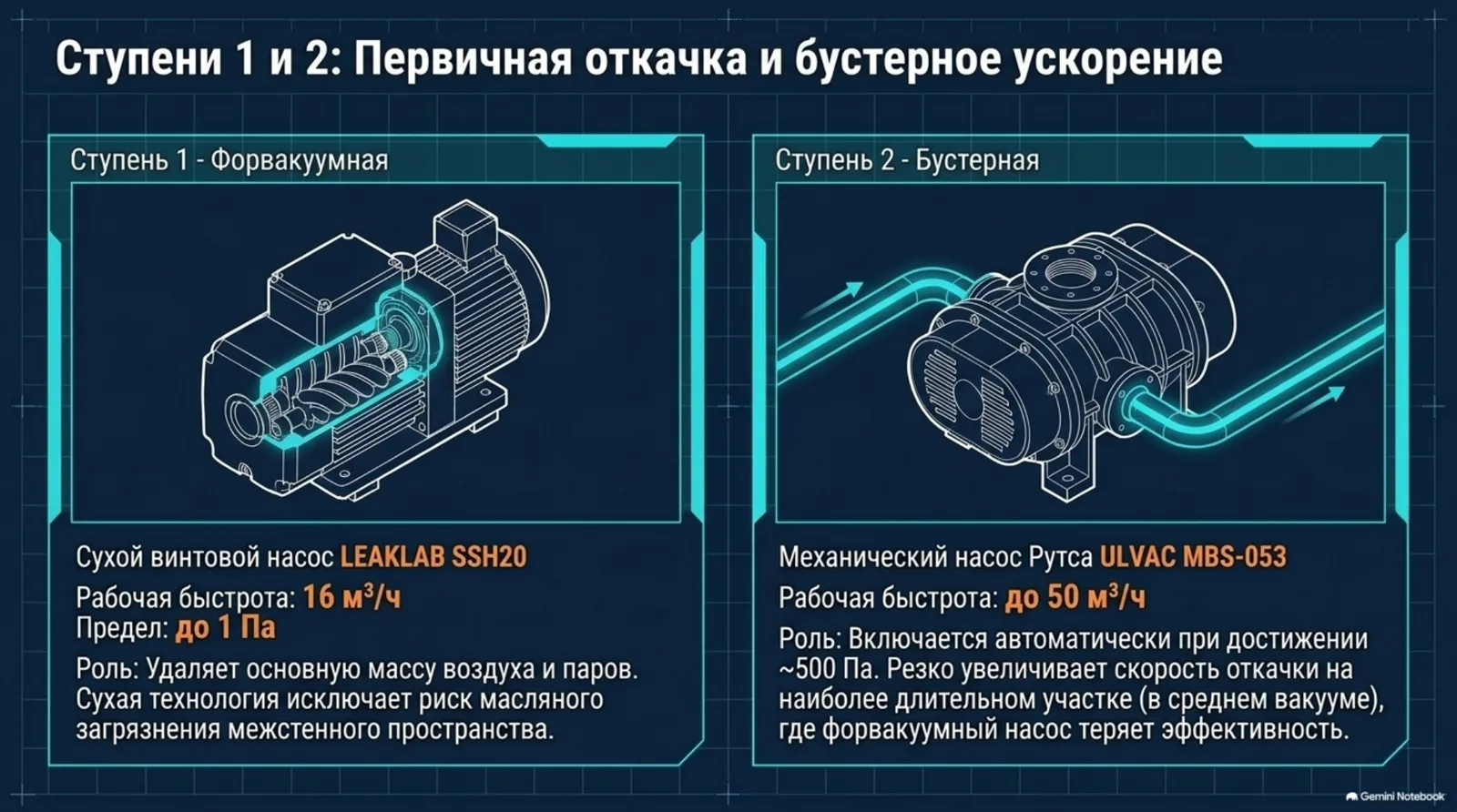

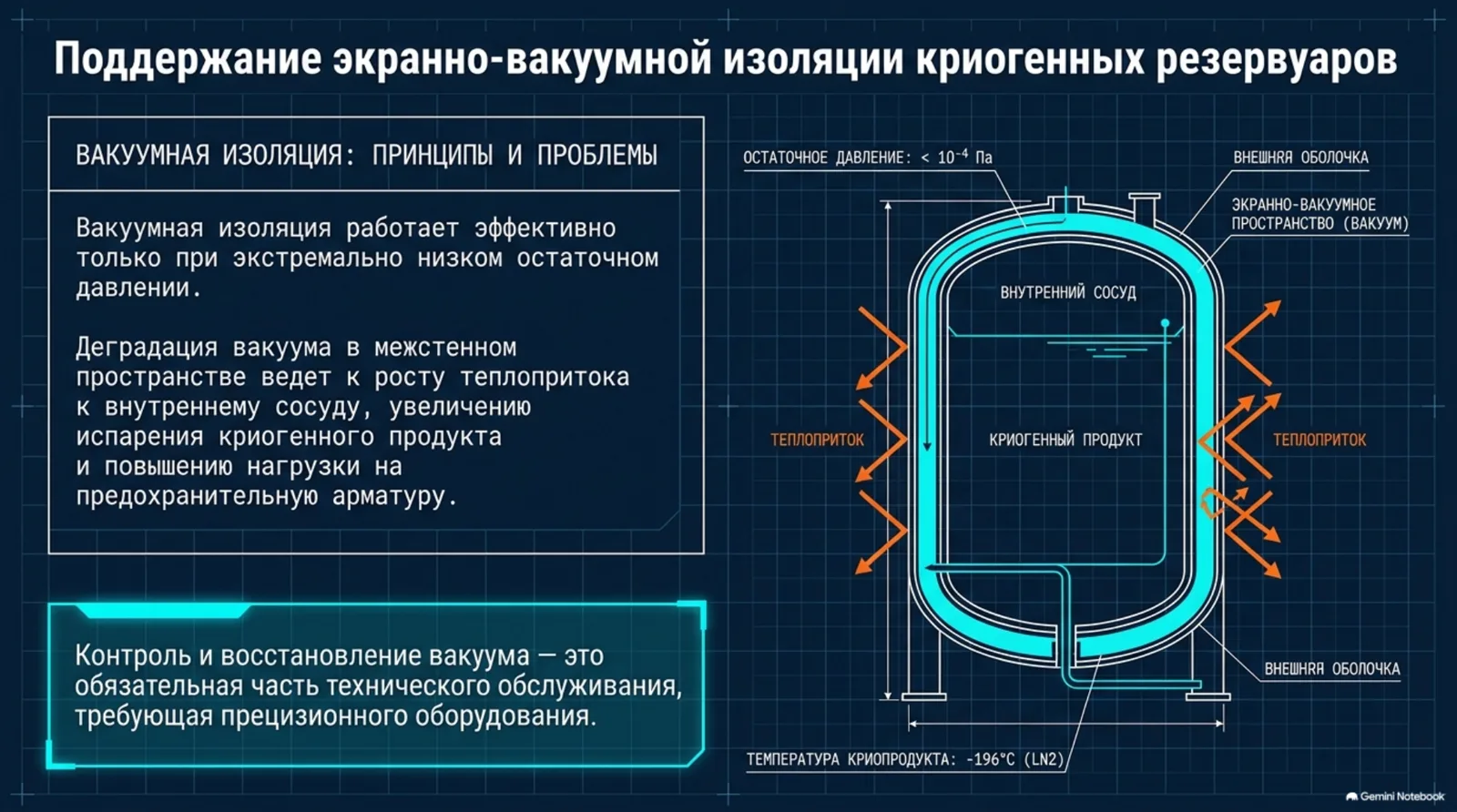

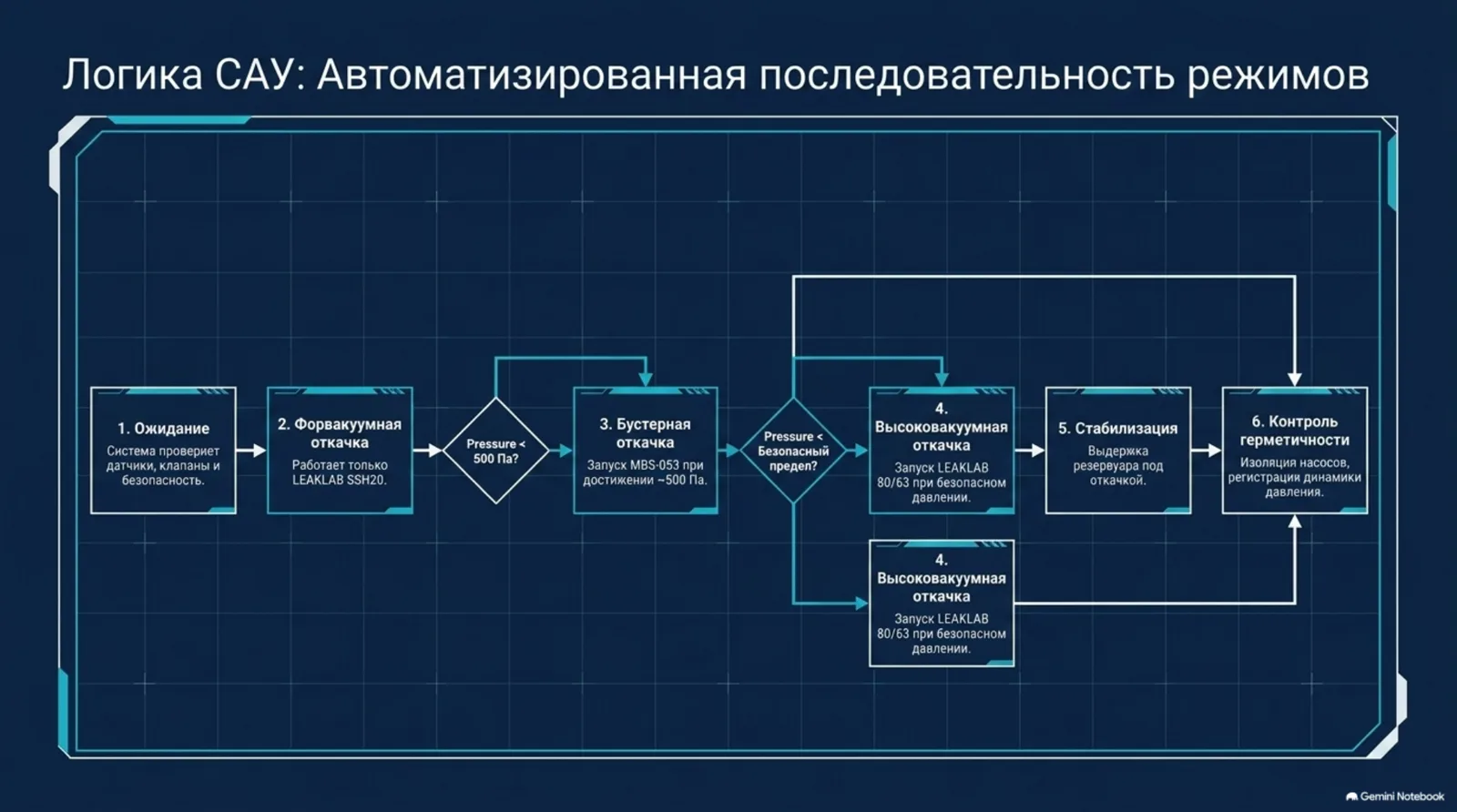

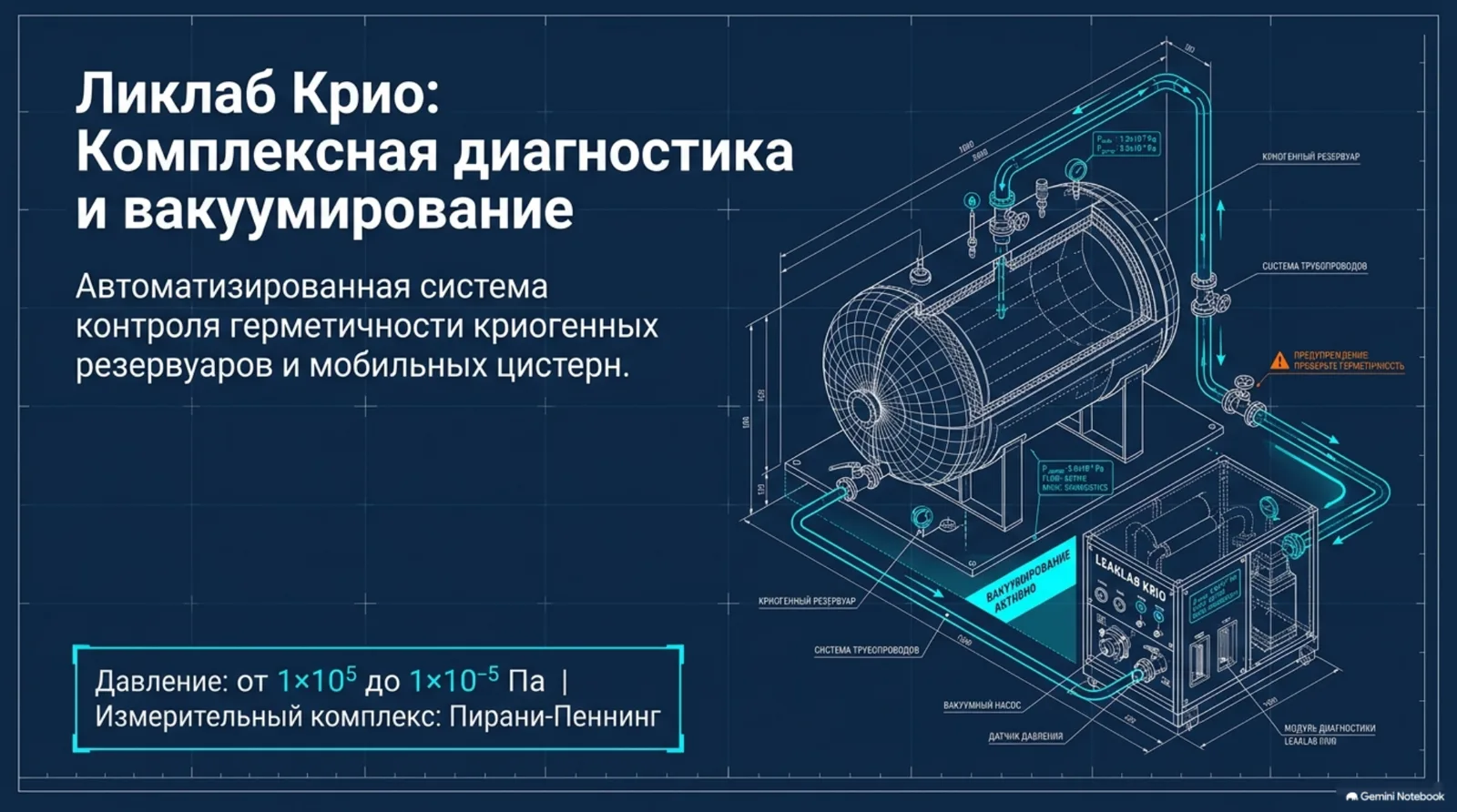

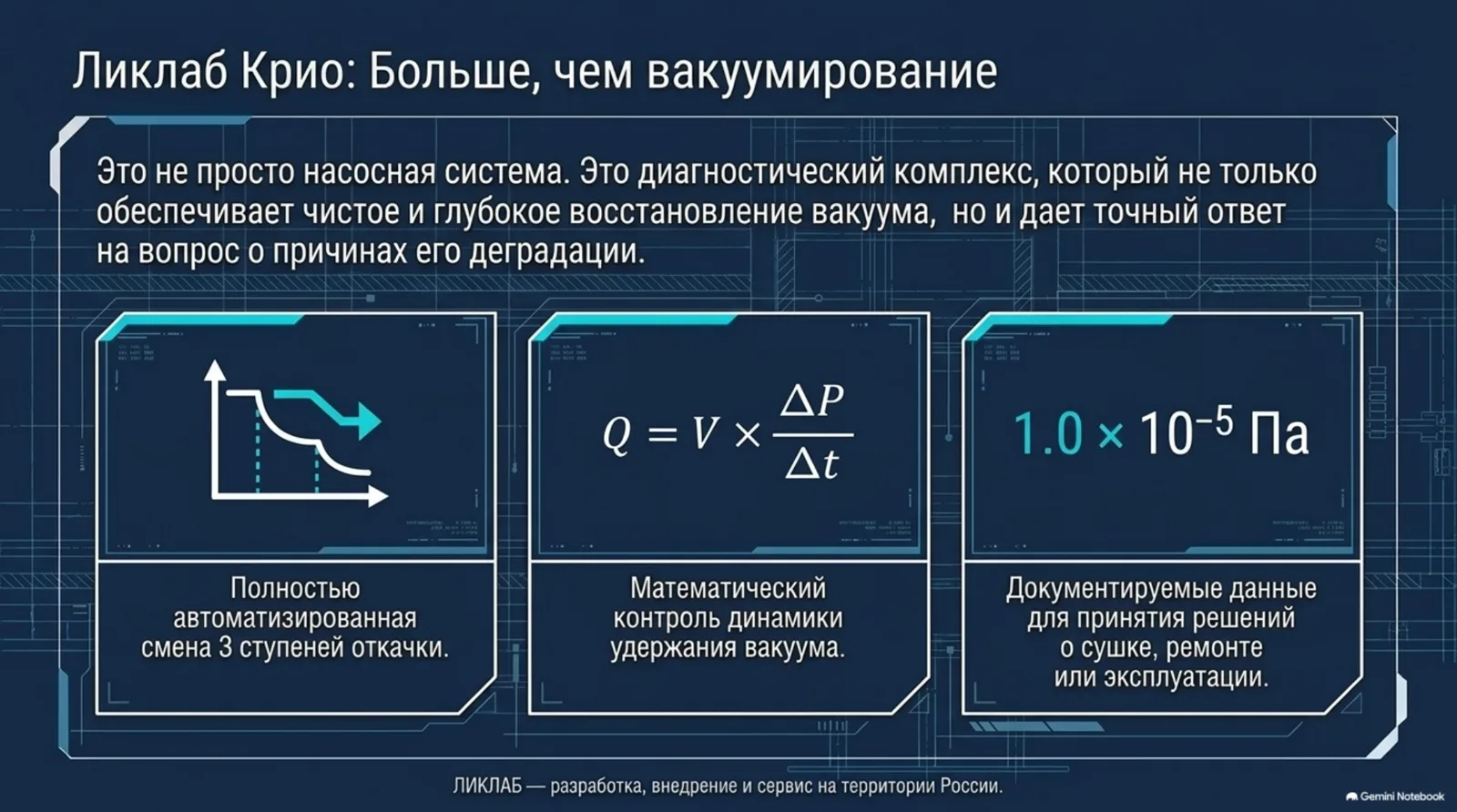

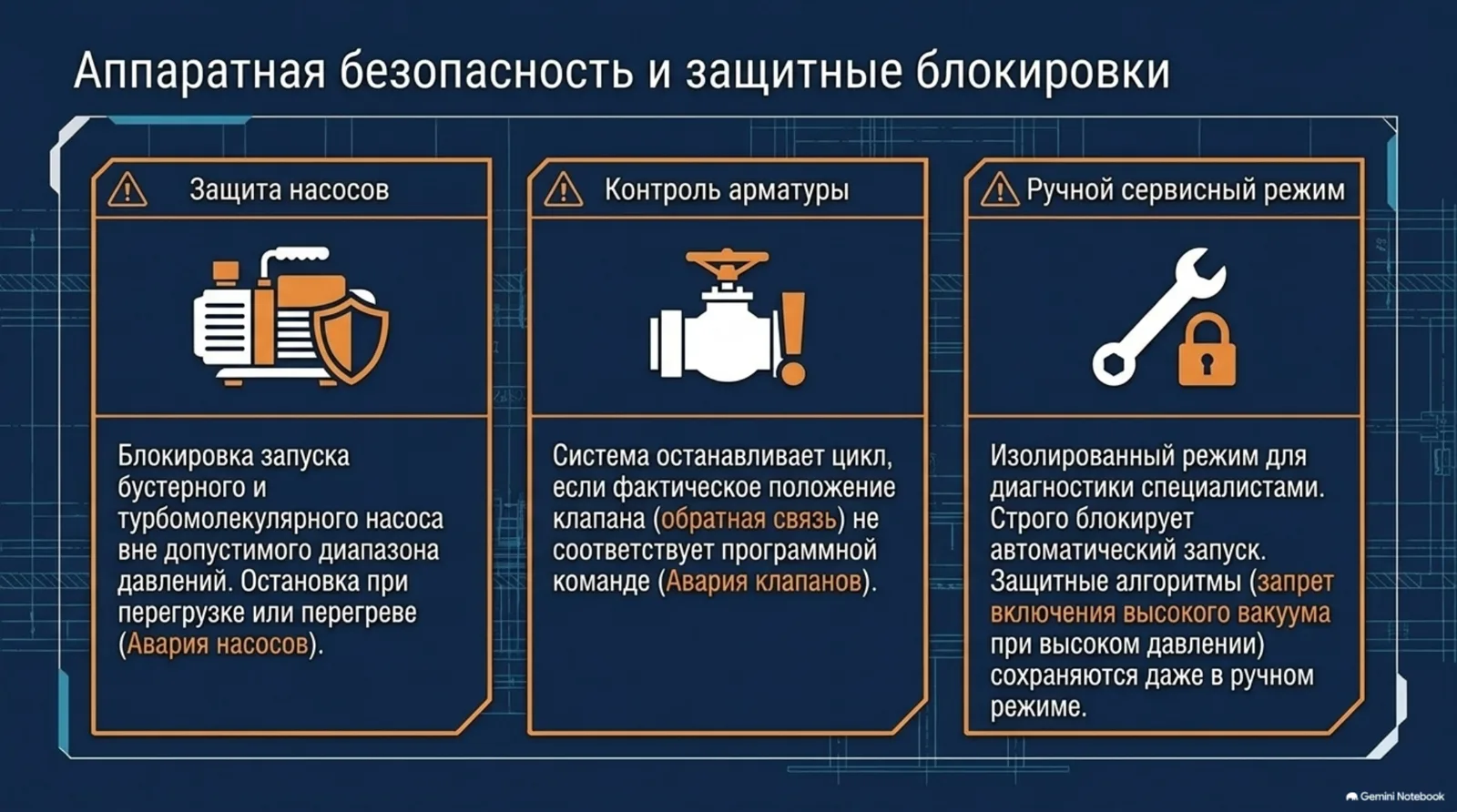

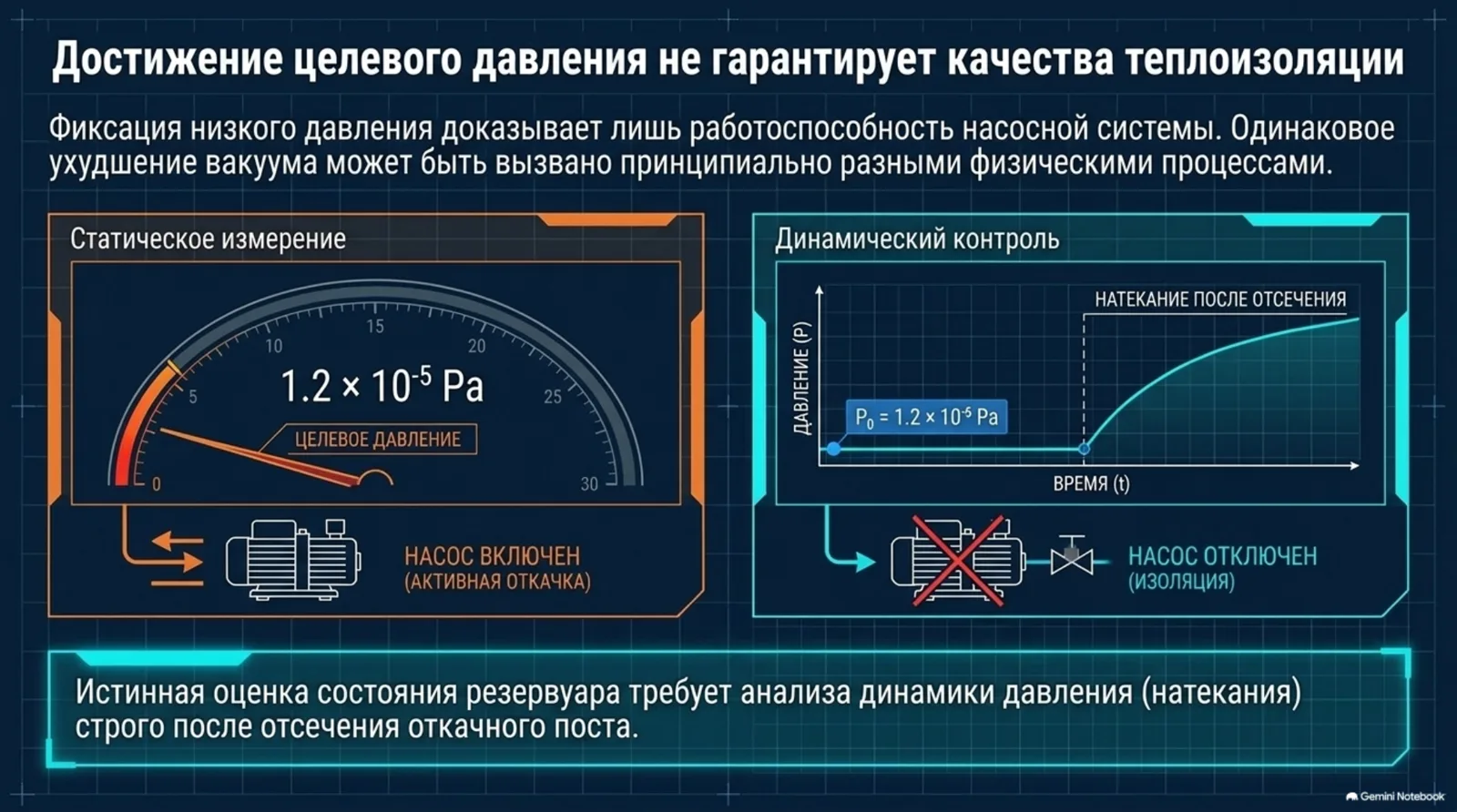

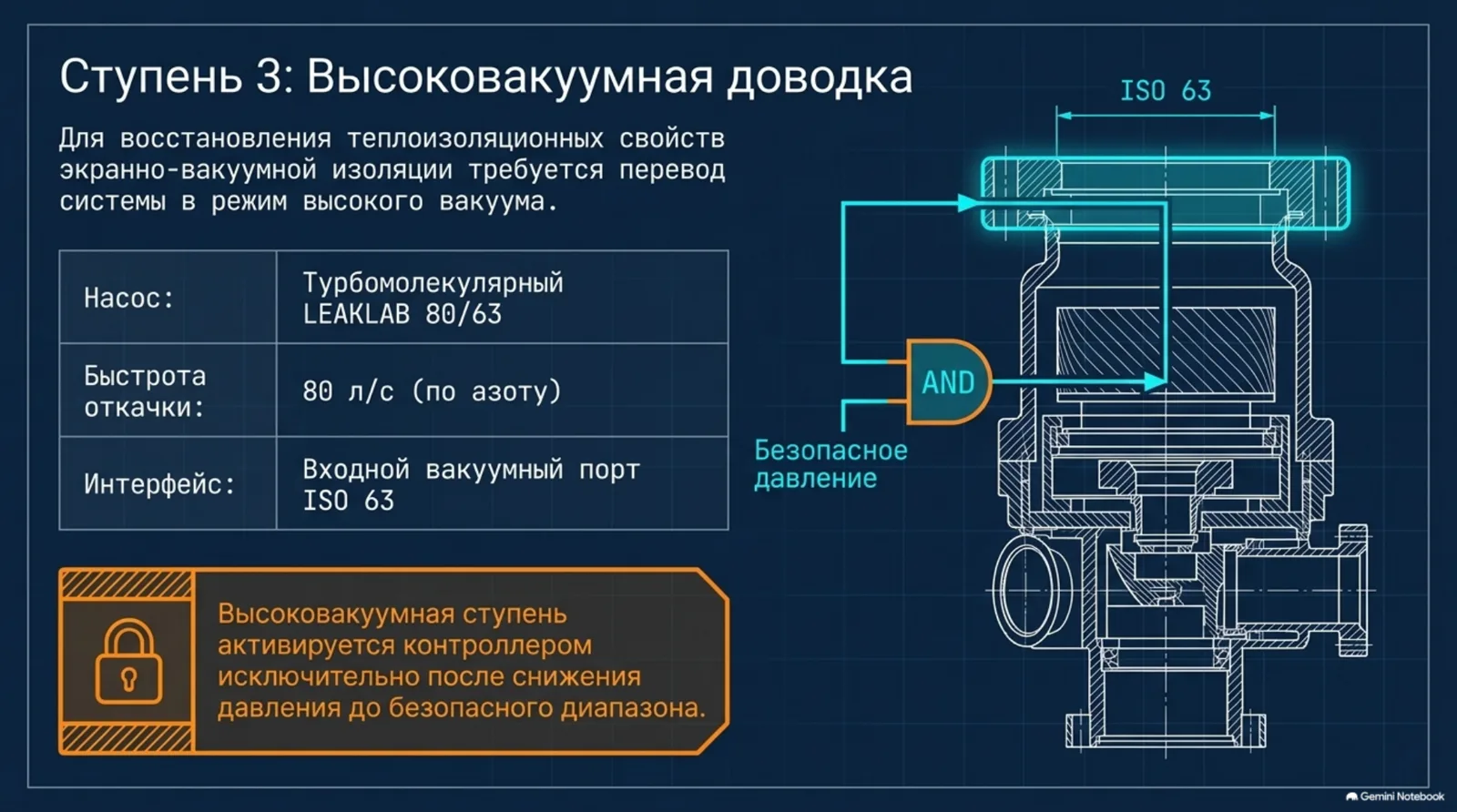

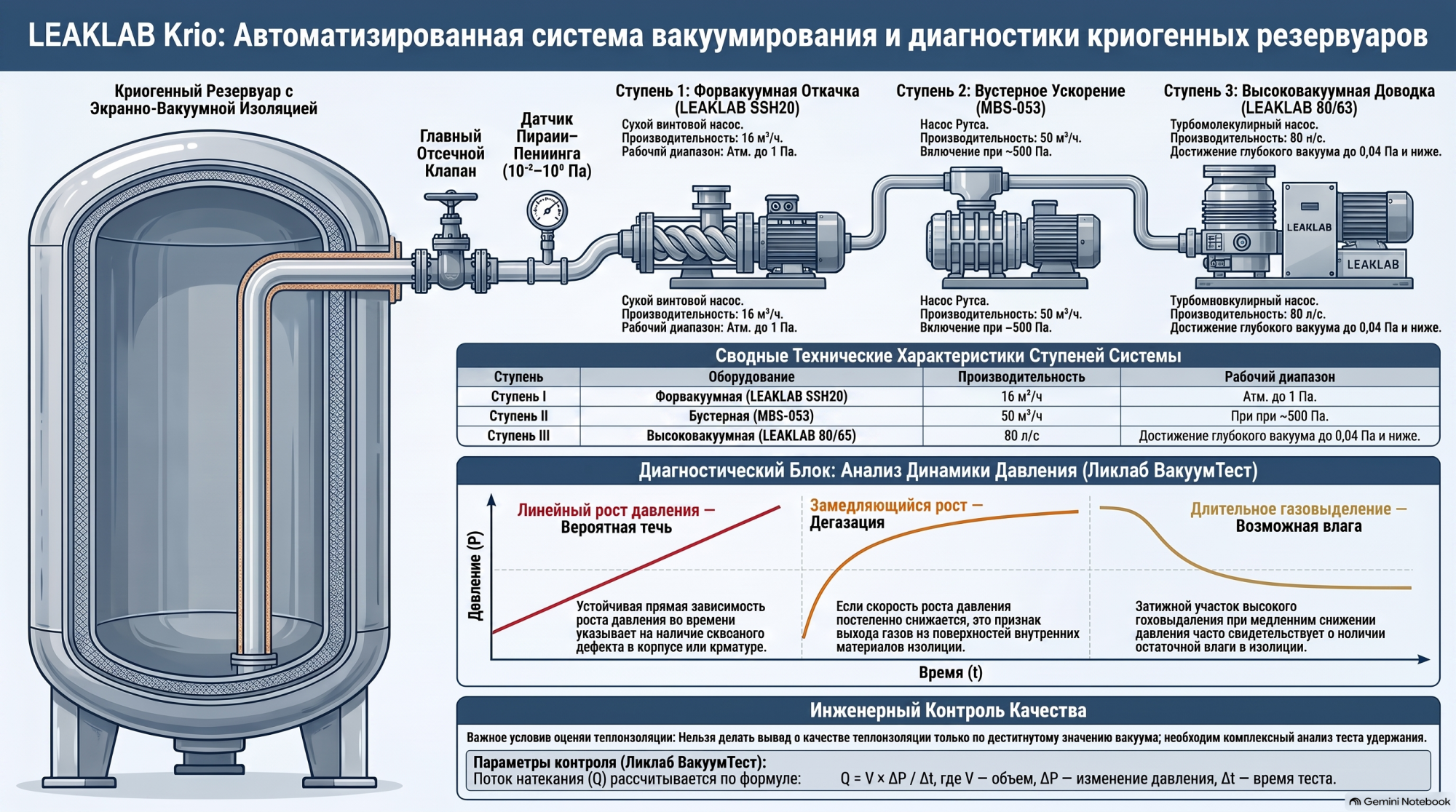

Комплект показывает смежную практическую задачу: создание и диагностику вакуумной изоляции криогенного резервуара. Он дополняет разделы статьи о гелиевом контроле и термоциклах, но не заменяет программу испытаний конкретного изделия и заданные заказчиком критерии приёмки.
Обучающий видеоэксплейнер

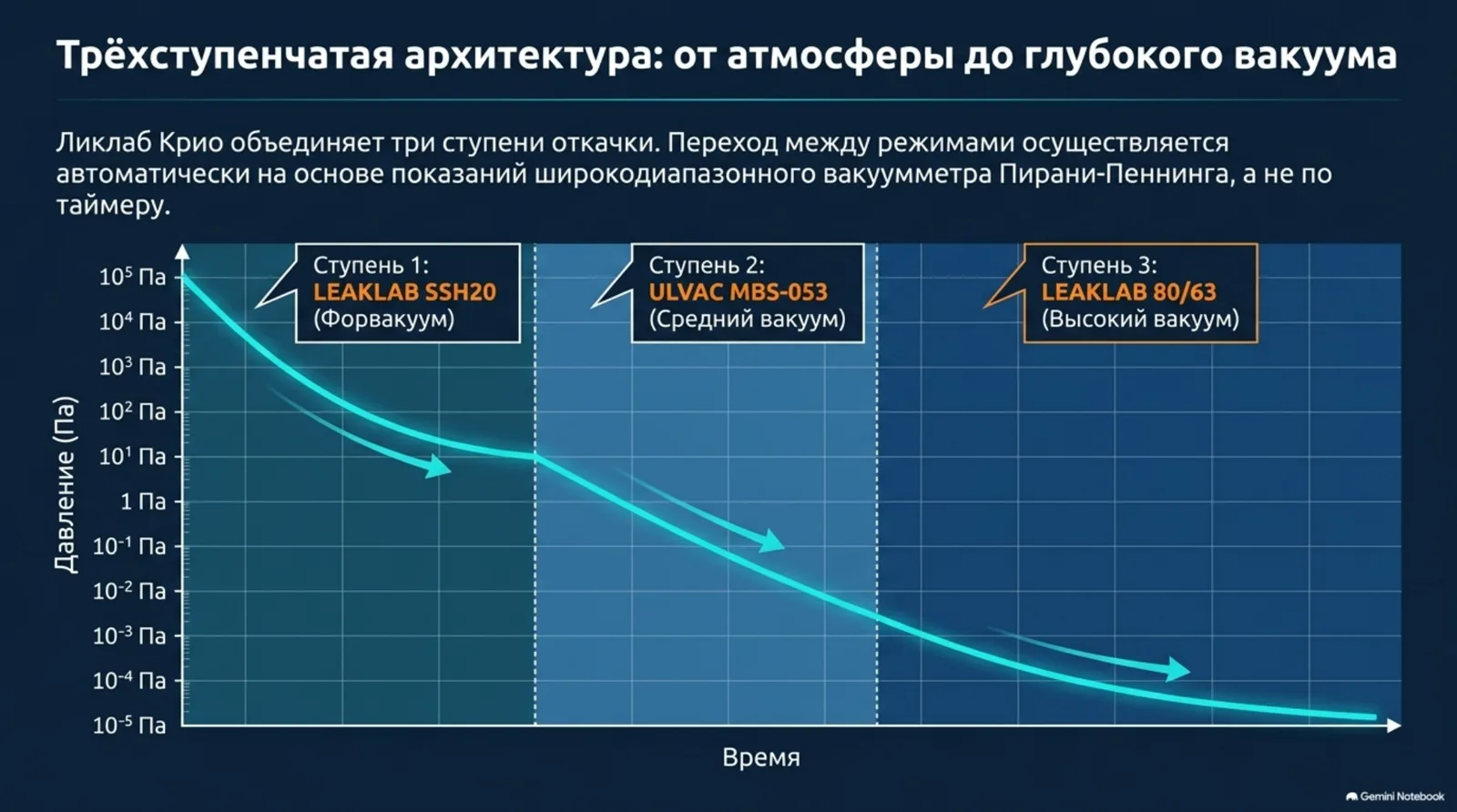

Аудио «Подробный анализ»
