ГОСТ ISO 13056-2025 устанавливает метод испытания соединений трубопроводов из термопластов на герметичность в условиях вакуума. Он применяется к напорным системам горячего и холодного водоснабжения и действует в России с 1 марта 2026 года с правом досрочного применения.
Что именно проверяет стандарт
Испытывается собранный узел соединения из труб и/или фитингов, смонтированный по рекомендациям изготовителя. В образце создают частичный вакуум, изолируют его от насоса и наблюдают изменение давления в течение времени, установленного стандартом на конкретное изделие.
Метод воспроизводит нагрузку, при которой внутри трубопровода возникает разрежение. Это принципиально иной режим, чем испытание внутренним избыточным давлением: направление усилий на уплотнения и контактные поверхности меняется, поэтому соединение требует отдельной квалификации.

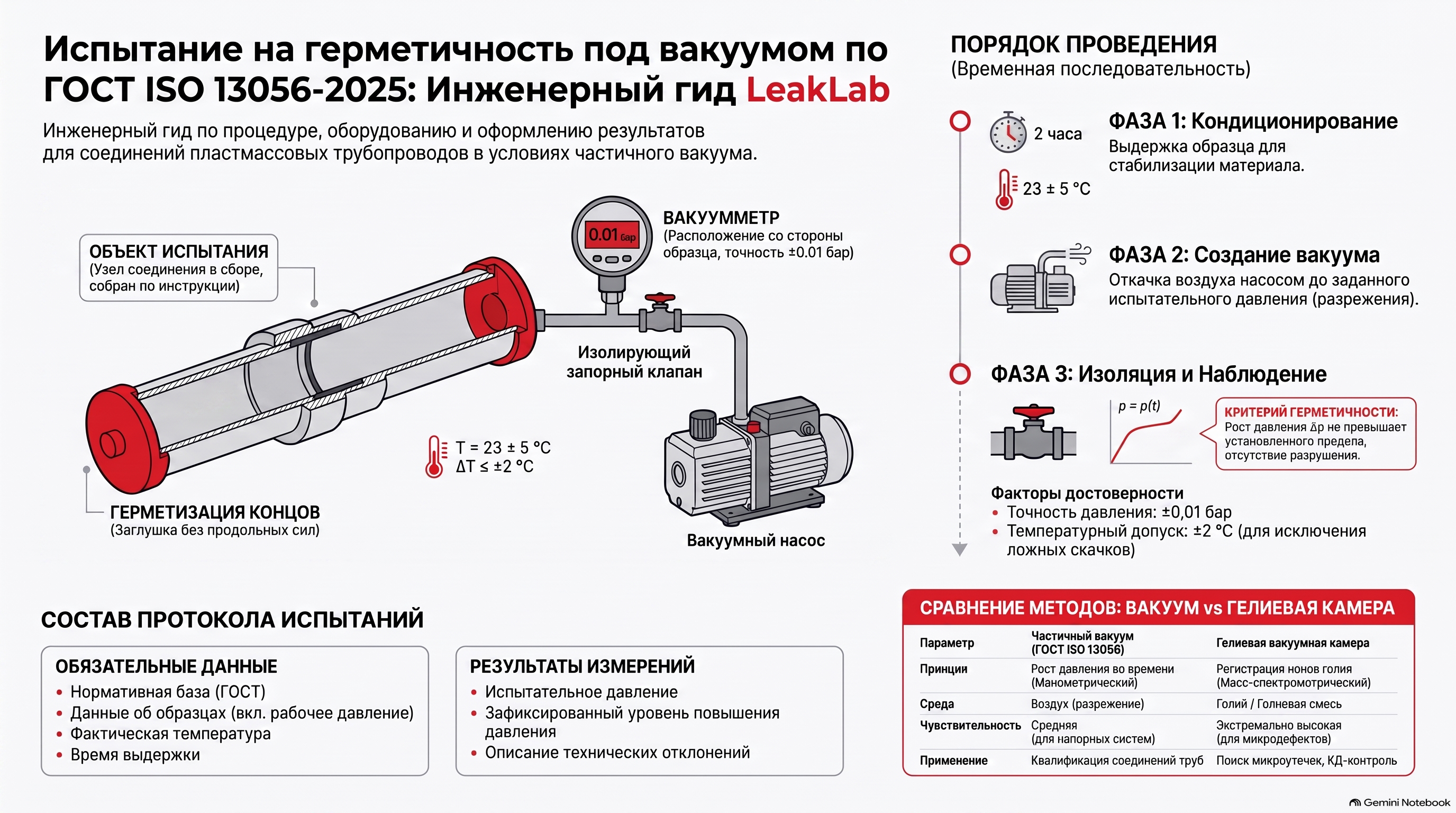

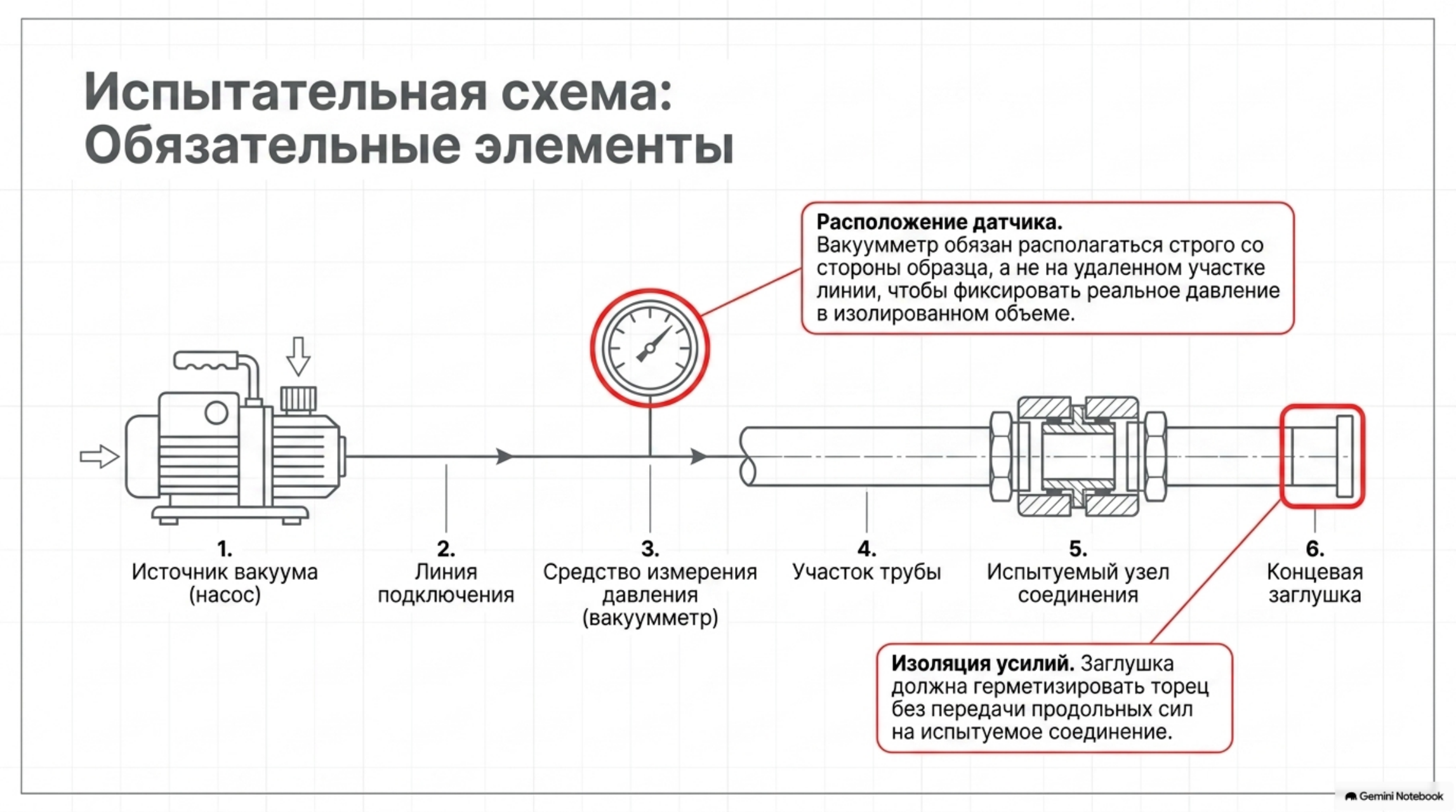

Испытательная схема
| Элемент | Назначение | Инженерное замечание |
|---|---|---|
| Источник вакуума | Создает в образце частичный вакуум, заданный стандартом на изделие. | Насос подбирают по объему образца, требуемому давлению и устойчивости режима. |
| Средство измерения давления | Измеряет давление в испытываемом объеме с точностью ±0,01 бар. | Его подключают между запорным клапаном и образцом. |
| Запорный клапан | Отсекает образец от насоса после достижения испытательного давления. | Собственная герметичность клапана и соединений влияет на результат. |
| Термометр | Подтверждает температуру испытания и ее стабильность. | Температурный дрейф способен имитировать изменение давления. |
| Концевая заглушка | Герметизирует свободный конец образца. | Крепление не должно передавать продольные силы на испытуемое соединение. |
Порядок проведения испытания
Анализ документации
Определяют стандарт на изделие, число образцов, испытательную температуру, давление, длительность и критерий оценки.
Сборка образца
Трубы и фитинги соединяют по инструкции изготовителя. Заглушку устанавливают без продольного нагружения узла.
Кондиционирование
Если иных требований нет, образец выдерживают не менее двух часов при температуре (23 ± 5) °C.
Создание вакуума
Устанавливают испытательное давление из стандарта на изделие и регистрируют время выхода на режим.
Изоляция
Запорный клапан закрывают, отделяя образец от источника вакуума. Именно после этого начинается наблюдение.
Регистрация результата
Фиксируют повышение давления до завершения установленного времени либо до разрушения образца.

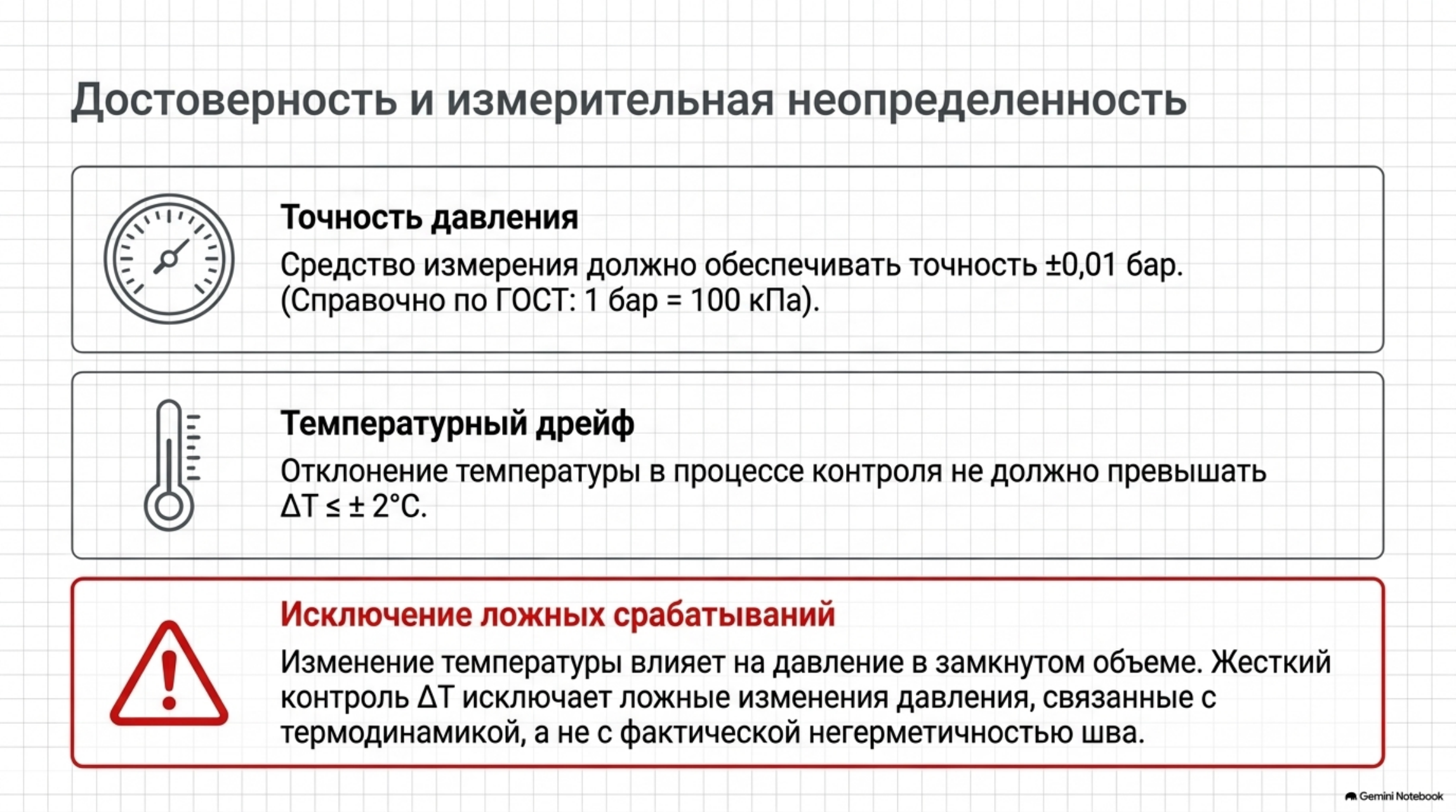

Почему температура так важна
В изолированном объеме давление зависит не только от поступления воздуха через негерметичность, но и от температуры газа и стенок. Поэтому изменение температуры во время испытания ограничено ±2 °C. Несоблюдение этого условия способно привести к ложной интерпретации роста давления.
Для термопластов кондиционирование дополнительно стабилизирует геометрию и механическое состояние соединения. Лаборатория должна документировать фактическую температуру, а не ограничиваться номинальным режимом помещения.

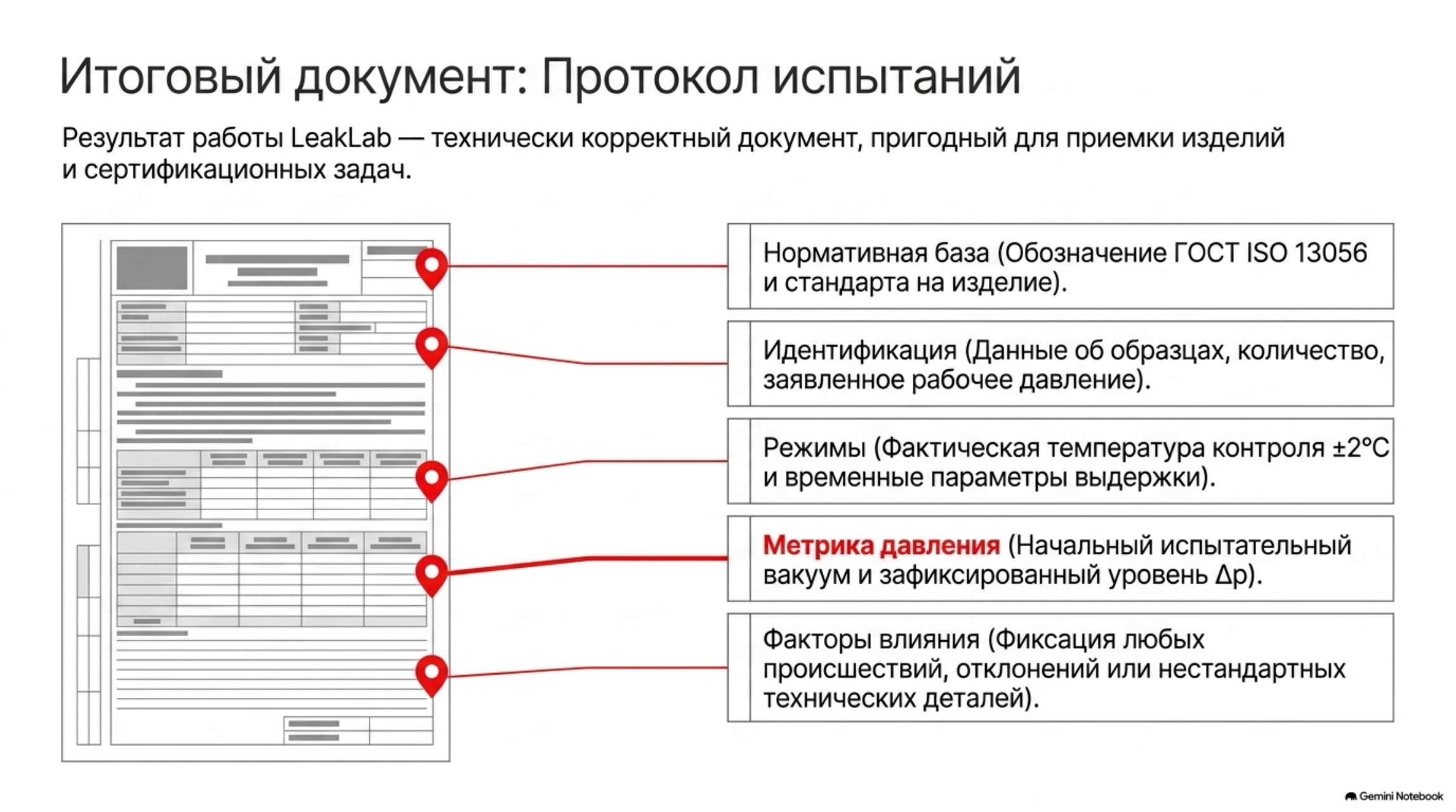

Что включают в протокол
- обозначение ГОСТ ISO 13056-2025 и стандарта на изделие;
- идентификационные данные и число испытанных образцов, включая рабочее давление;
- фактическую температуру и время проведения испытания;
- испытательное давление и зарегистрированное повышение давления;
- при наличии — повышенное давление до разрушения;
- происшествия, отклонения и технические детали, способные повлиять на результат;
- дату испытания.
Чем этот метод отличается от гелиевой вакуумной камеры
ГОСТ ISO 13056-2025 использует изменение давления в изолированном образце. Гелиевый камерный способ регистрирует индикаторный газ масс-спектрометрическим течеискателем и обычно применяется к другим задачам чувствительности и производственного контроля. Методы нельзя подменять друг другом без анализа объекта, критерия приемки и нормативной документации.
