Научно-техническая серия LeakLab · публикация 2 из 10
Оператор, процедура и оборудование как единая система. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: ГОСТ Р 50.05.11-2018: компетентность персонала контроля герметичности. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.
1. Область применения и границы документа
ГОСТ Р 50.05.11-2018. Стандарт относится к подтверждению компетентности персонала, выполняющего неразрушающий и разрушающий контроль, включая контроль герметичности. Он определяет организационную рамку работы с персоналом, но не является методикой испытания конкретного изделия и не устанавливает для него допустимую утечку.

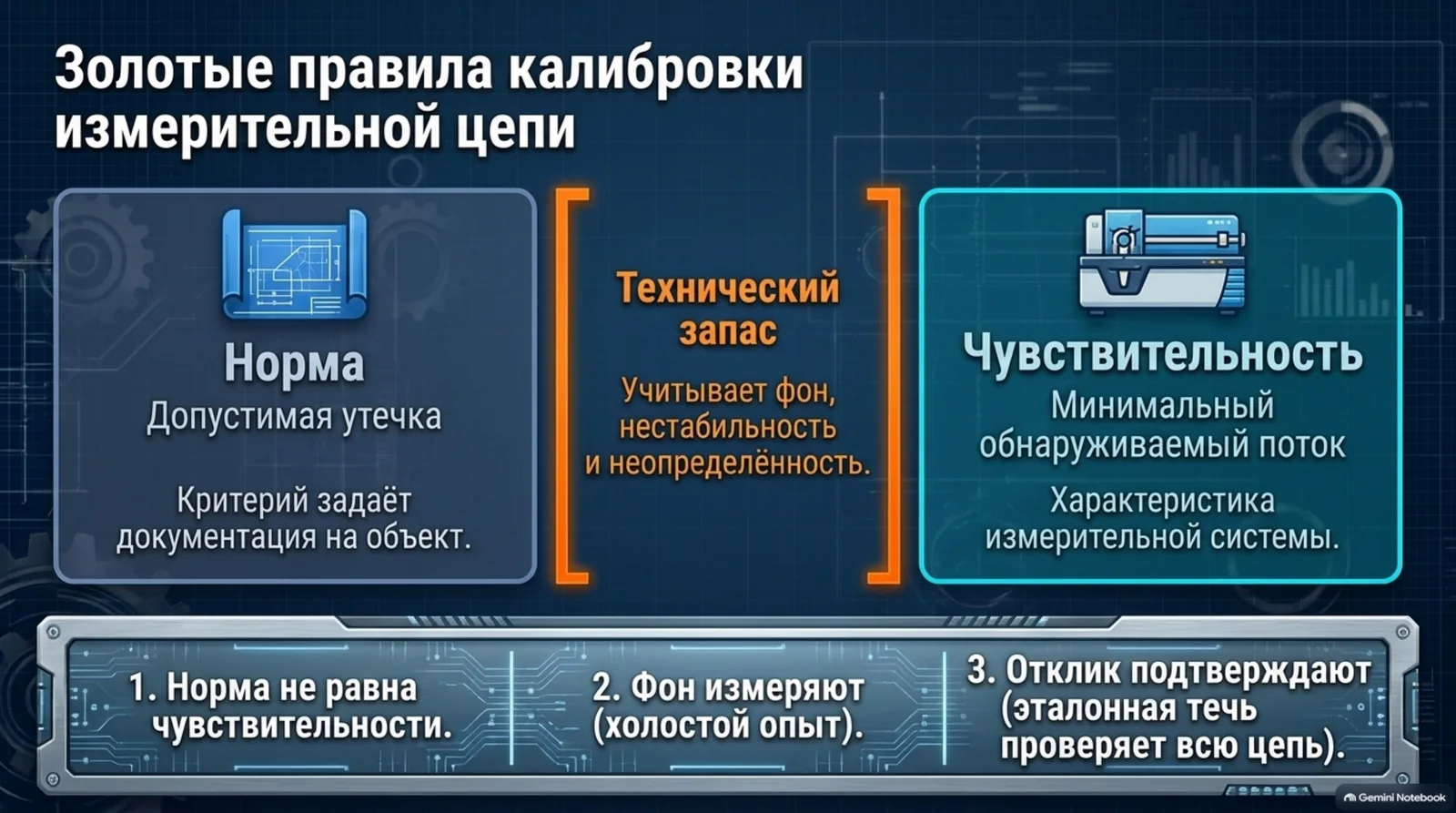

Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.
2. Какие исходные данные нужны
До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- перечень методов и производственных задач
- матрица ролей и ответственности
- требуемые знания физики вакуума и пробных газов
- набор практических образцов и типовых дефектов
- критерии оценки практического задания
- порядок допуска, надзора и периодического подтверждения навыков

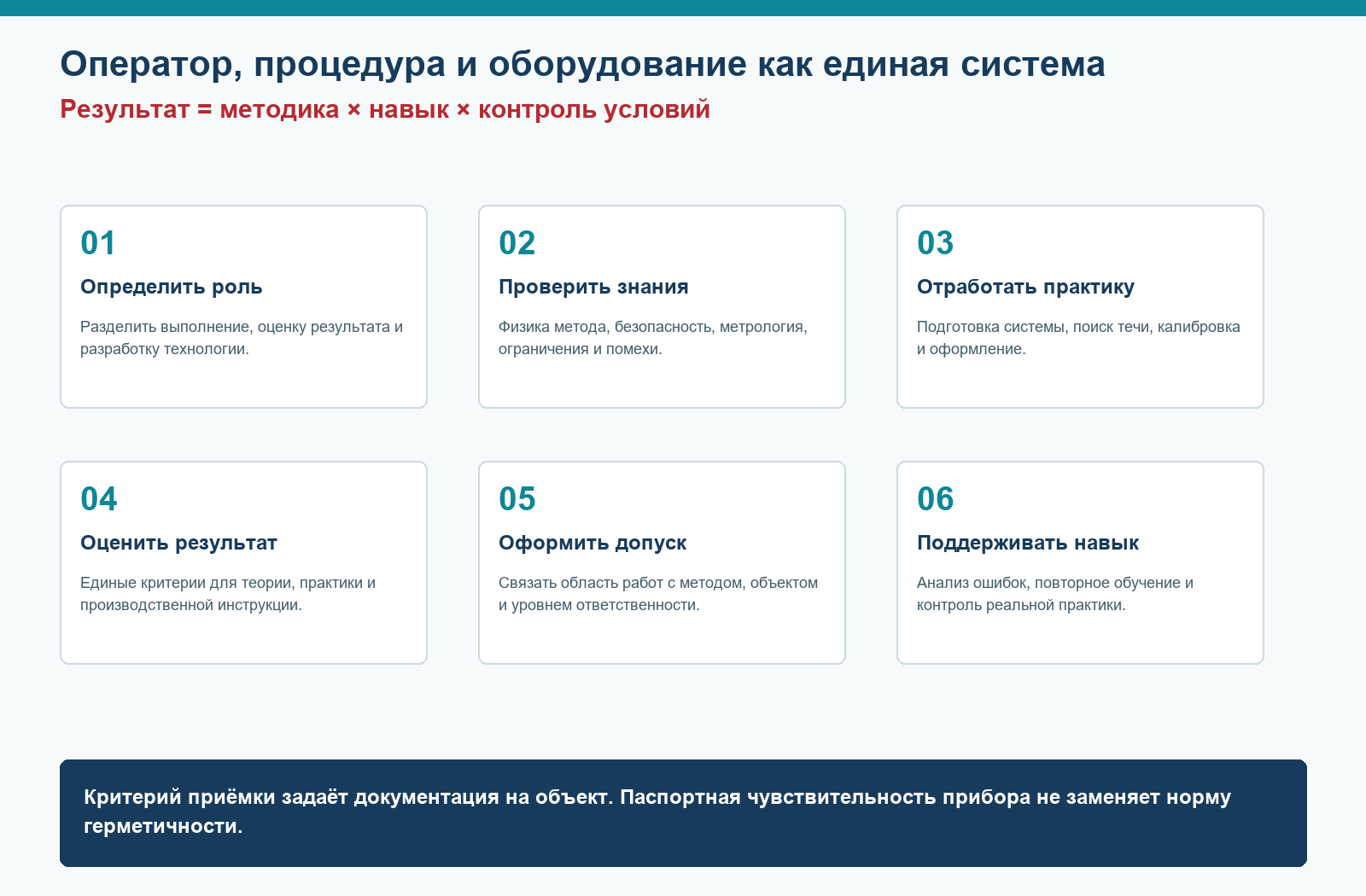

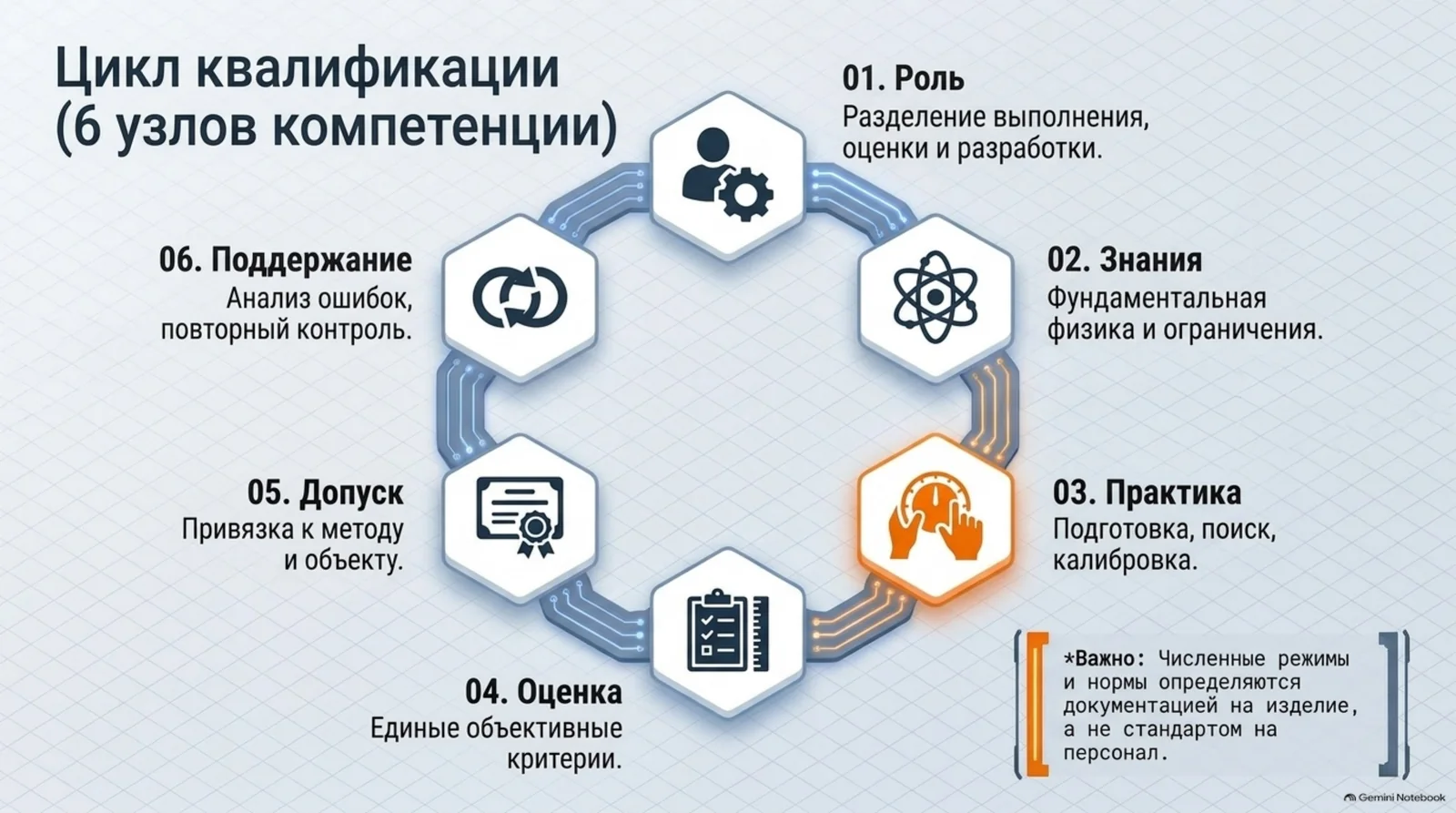

3. Последовательность выполнения
01. Определить роль
Разделить выполнение, оценку результата и разработку технологии.
02. Проверить знания

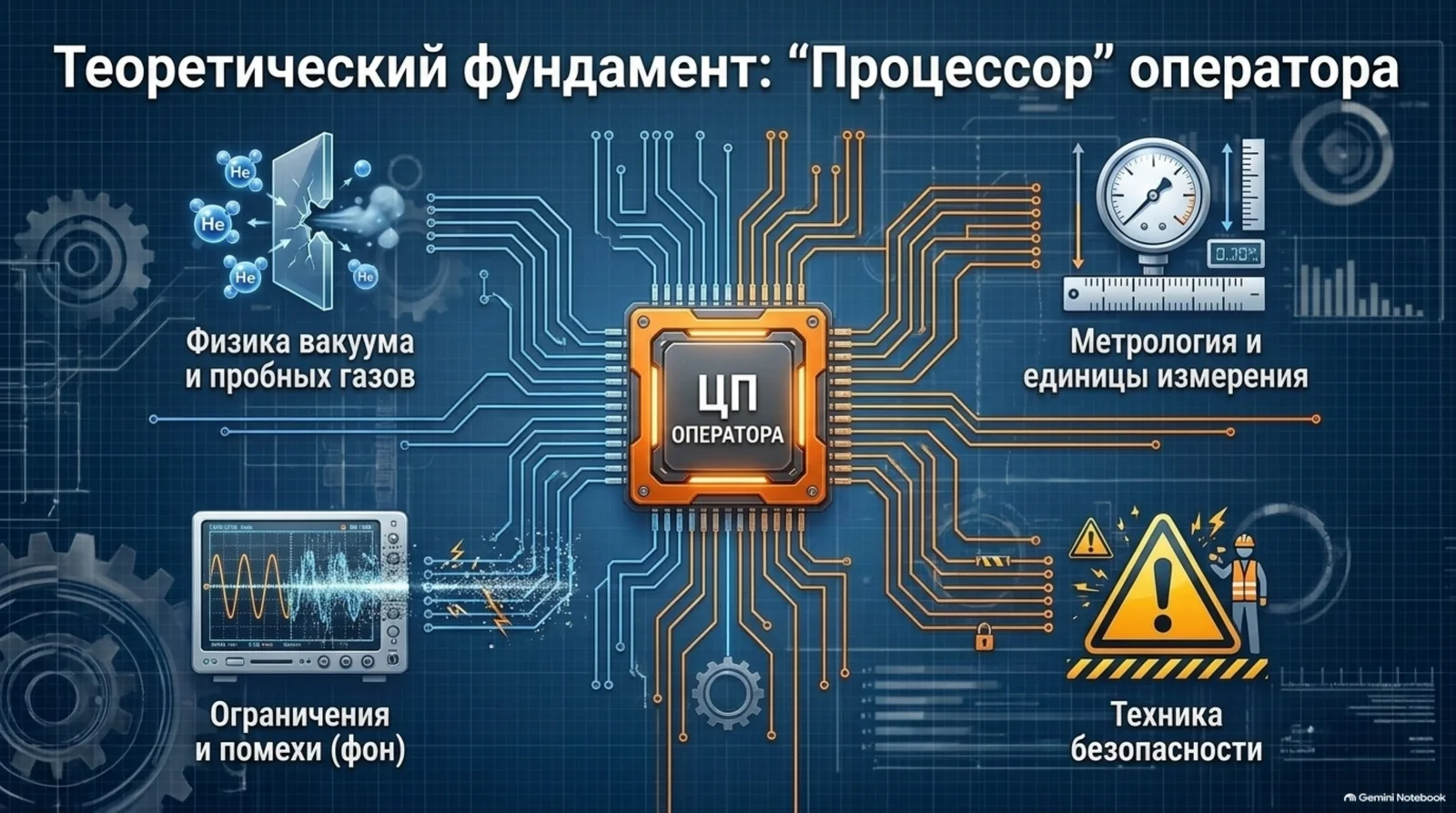

Физика метода, безопасность, метрология, ограничения и помехи.
03. Отработать практику
Подготовка системы, поиск течи, калибровка и оформление.
04. Оценить результат
Единые критерии для теории, практики и производственной инструкции.
05. Оформить допуск
Связать область работ с методом, объектом и уровнем ответственности.
06. Поддерживать навык
Анализ ошибок, повторное обучение и контроль реальной практики.

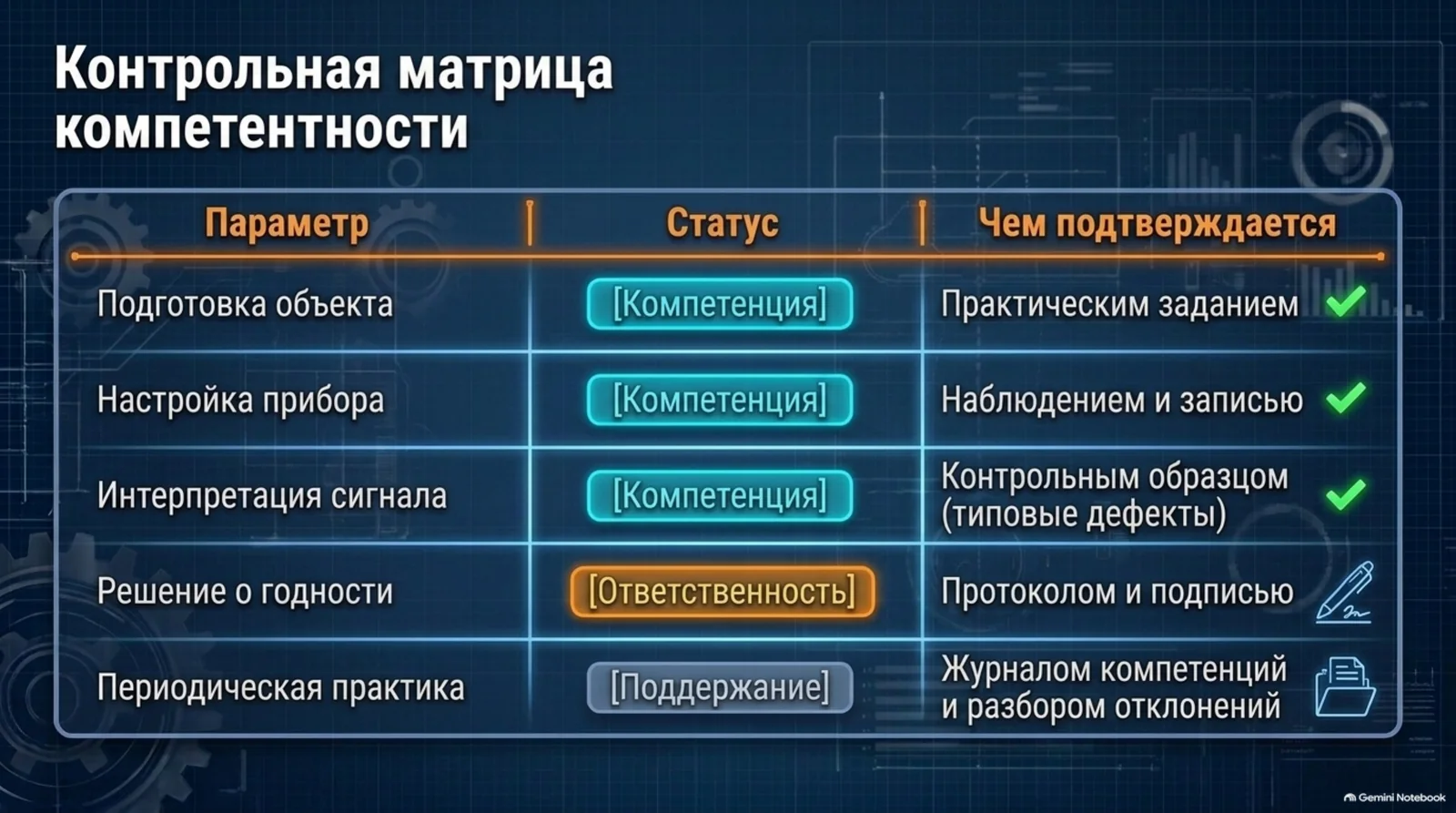

4. Контрольная матрица

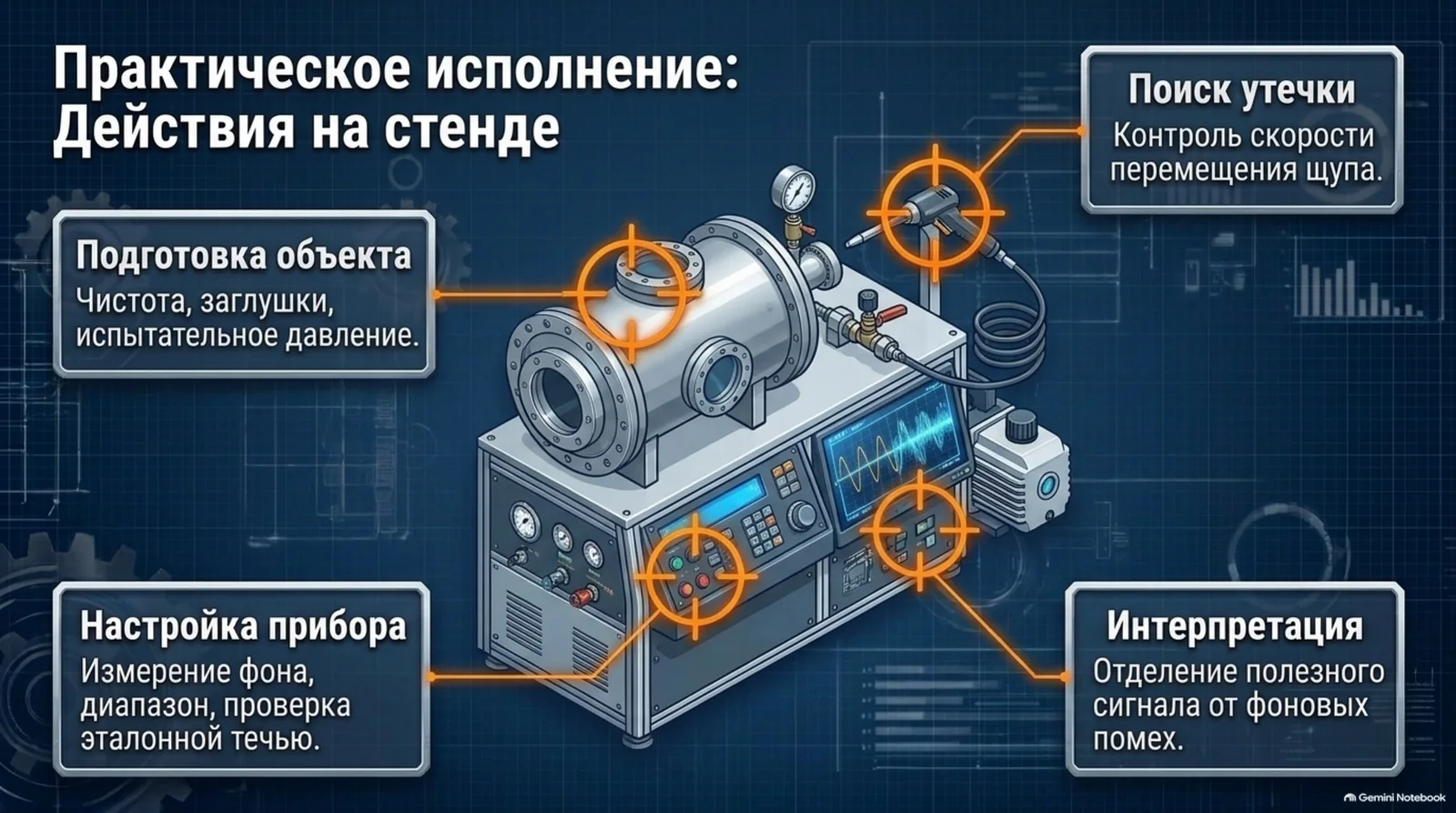

| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Компетенция | Подготовка объекта | Чистота, заглушки, испытательное давление | Практическое задание |
| Компетенция | Настройка прибора | Фон, диапазон, эталонная течь | Наблюдение и запись |
| Компетенция | Интерпретация | Отделение сигнала течи от помех | Контрольный образец |
| Ответственность | Решение о годности | Сопоставление с утверждённым критерием | Протокол и подпись |
| Поддержание | Периодическая практика | История работ и разбор отклонений | Журнал компетенций |

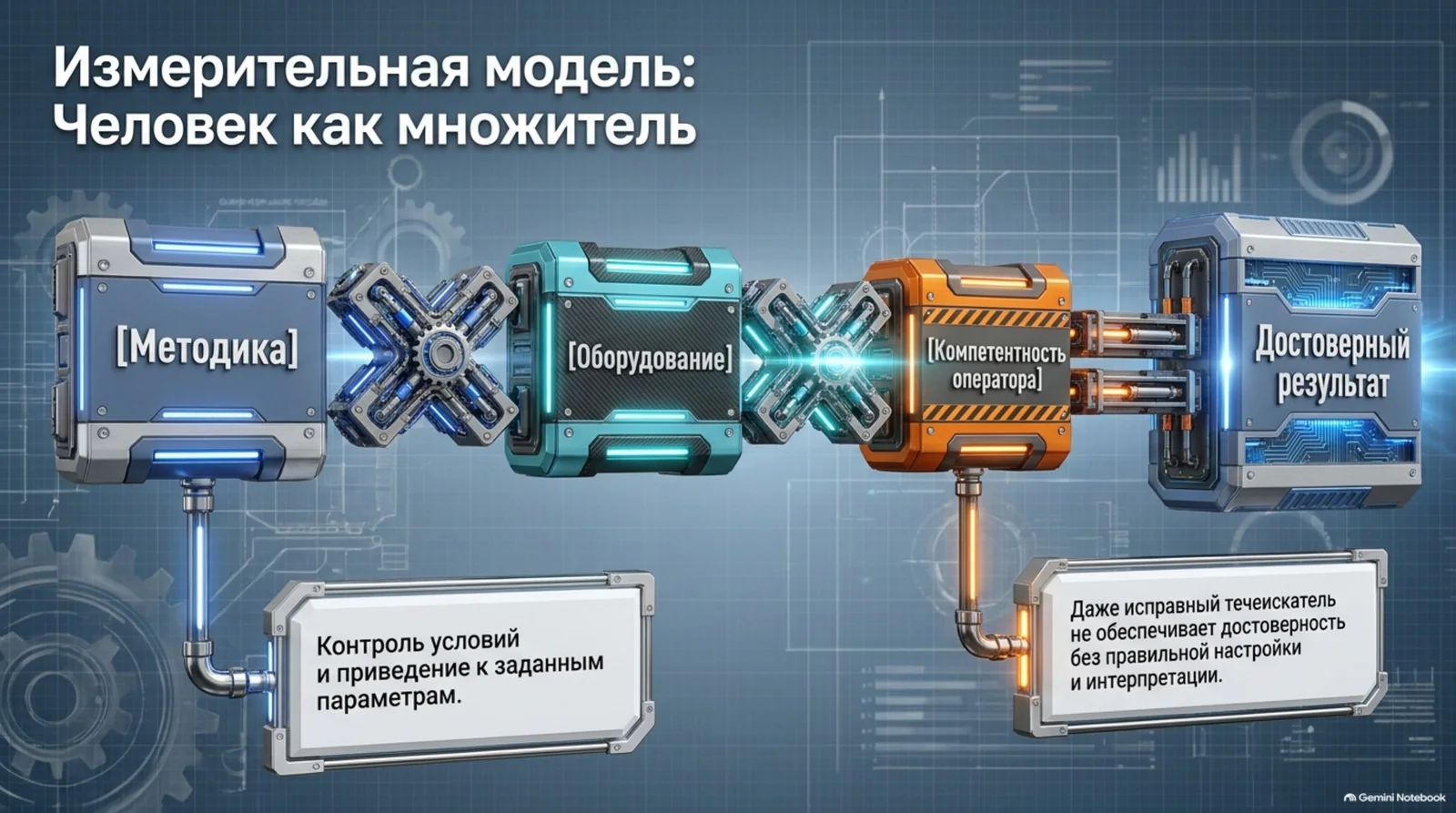

5. Измерительная модель
Результат = методика × навык × контроль условий
Даже исправный течеискатель не обеспечивает достоверность без правильной подготовки объекта, контроля фона, проверки чувствительности и документирования. Компетентность подтверждают применительно к задачам, методам и уровню ответственности.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.
6. Неопределённость и воспроизводимость

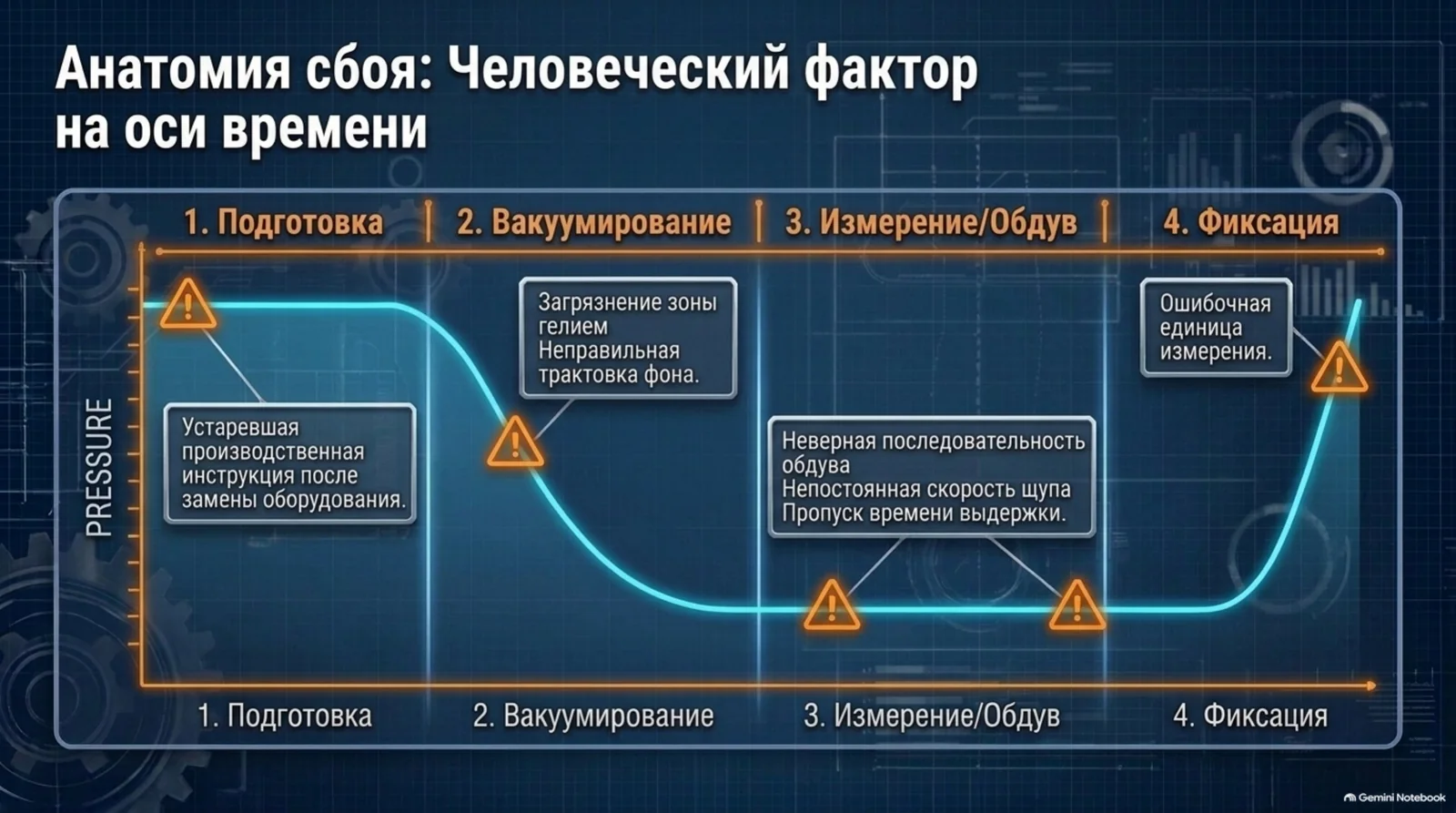

Человеческий фактор учитывают так же системно, как погрешность прибора. Типовые вклады: неверная последовательность обдува, непостоянная скорость щупа, загрязнение зоны гелием, пропуск выдержки, ошибочная единица измерения и неправильная трактовка фона. Объективные задания и контрольные образцы позволяют увидеть эти ошибки до производственного контроля.
Частые методические ошибки
- Считать общий стаж автоматическим подтверждением навыка конкретного метода.
- Проверять только теорию без практического задания на реальной установке.
- Не определять, кто имеет право менять методику и критерий приёмки.
- Использовать устаревшую производственную инструкцию после замены оборудования.
- Не сохранять записи о периодической практике и разборе отклонений.

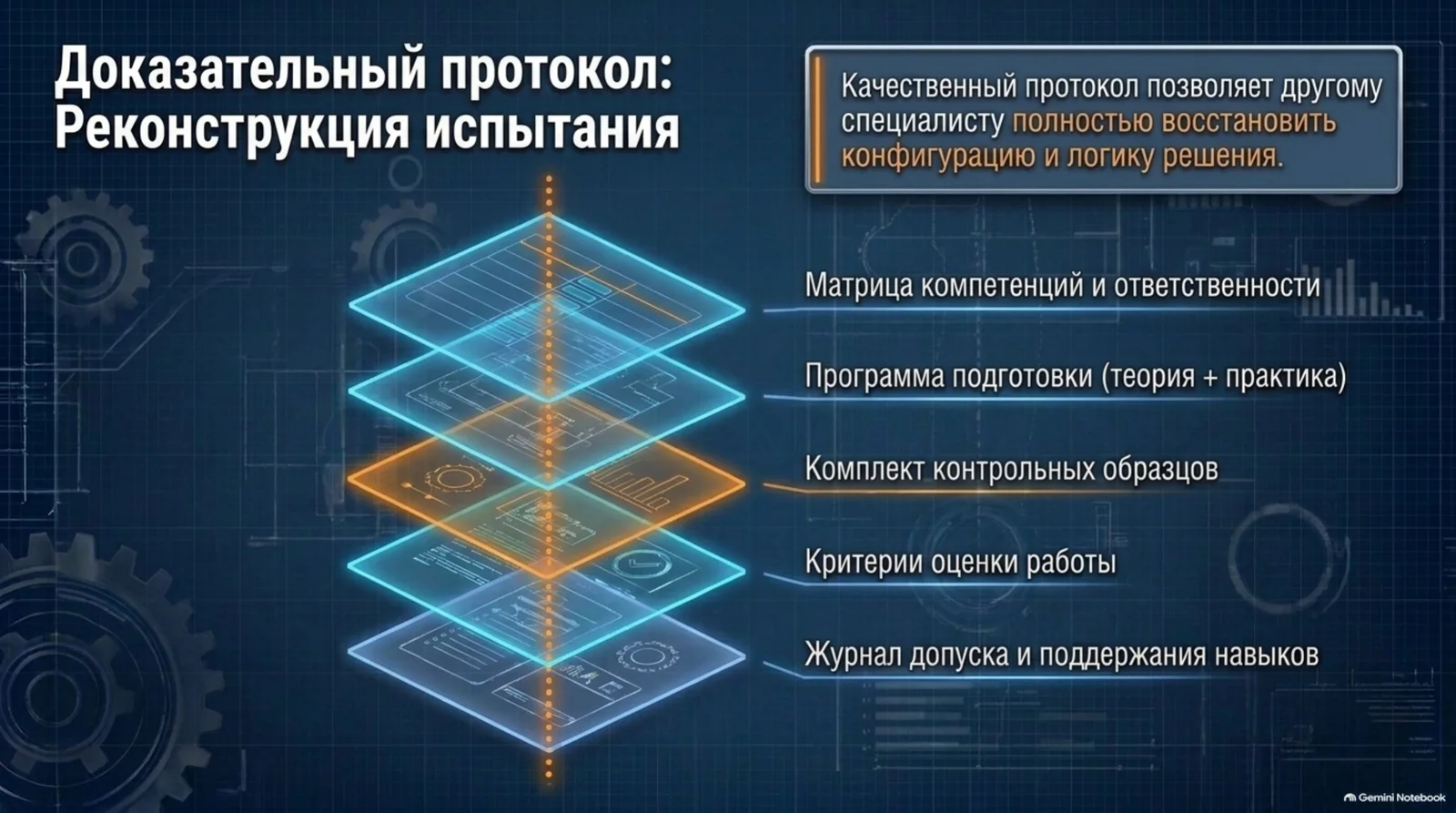

7. Что должно остаться после испытания
Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- матрица компетенций и ответственности
- программа теоретической и практической подготовки
- комплект контрольных образцов
- критерии оценки практической работы
- журнал допуска и поддержания навыков
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
Мультимедийный разбор

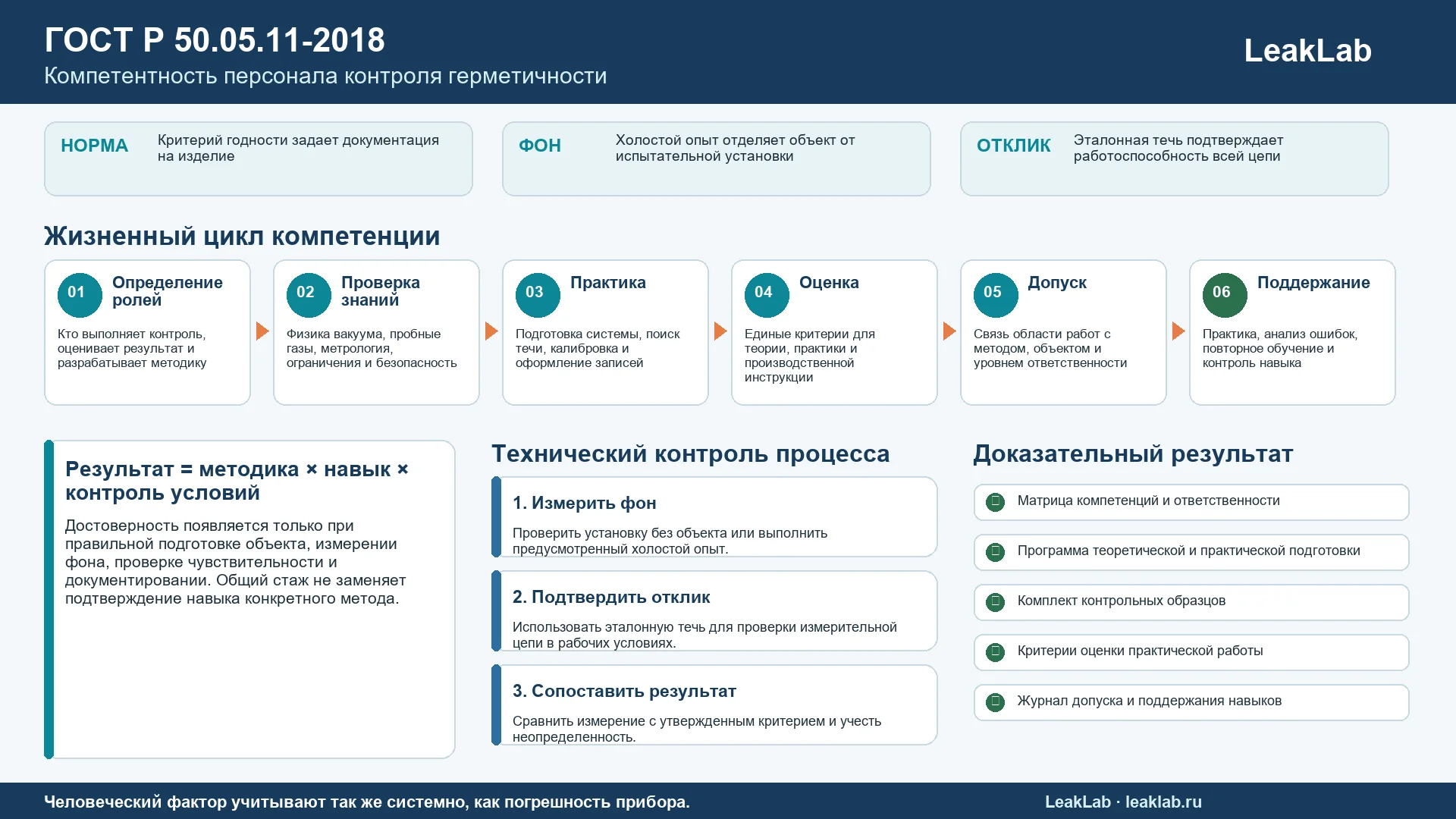

Видео, аудио, инфографика и слайды показывают, почему компетентность оператора рассматривается вместе с методикой, оборудованием, условиями контроля и доказательными записями. Материалы не заменяют установленную процедуру допуска персонала и требования конкретной организации.
Обучающий видеоэксплейнер
Аудио «Подробный анализ»
Скачать подробную презентацию в PDF
Слайды презентации
Инженерное сопровождение LeakLab
Лаборатория контроля герметичности LeakLab помогает сформировать исходные требования, подобрать метод и оснастку, выполнить испытания, разработать технологическую карту и подготовить понятный протокол. Объём работ и критерии приёмки согласуются по документации на изделие; неподтверждённые свойства и статусы в заключение не включаются.
Связанные разделы: Курс по течеисканию и вакуумной технике · Контроль герметичности.
Обсудить задачу контроля герметичности
Направьте чертёж, описание контролируемого объёма, рабочее давление, среду и допустимую утечку. LeakLab предложит последовательность проверки и состав оборудования.
Нормативная и техническая литература
- ГОСТ Р 50.05.11-2018. Оценка соответствия в форме контроля. Персонал, выполняющий неразрушающий и разрушающий контроль.
- ISO 9712:2021. Неразрушающий контроль. Квалификация и сертификация персонала неразрушающего контроля.
- ISO 20485:2017. Неразрушающий контроль. Контроль герметичности. Метод пробного газа.
Статусы нормативных документов проверены на дату подготовки публикации. Перед применением в договорной или приёмочной документации необходимо проверить действующую редакцию, изменения и область применения для конкретного изделия.
