Научно-техническая серия LeakLab · публикация 1 из 10
От нормы герметичности к проверяемому критерию. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: ГОСТ Р 50.05.01-2018: как разработать программу испытаний на герметичность. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.
1. Область применения и границы документа
ГОСТ Р 50.05.01-2018. Стандарт задаёт общие требования к контролю герметичности газовыми и жидкостными методами, средствам контроля, организации работ, оценке и оформлению результатов для металла, сварных соединений и наплавленных поверхностей оборудования и трубопроводов атомных энергетических установок. Он не заменяет конструкторскую документацию объекта: допустимую утечку, зону контроля и условия приёмки необходимо установить до выбора прибора.

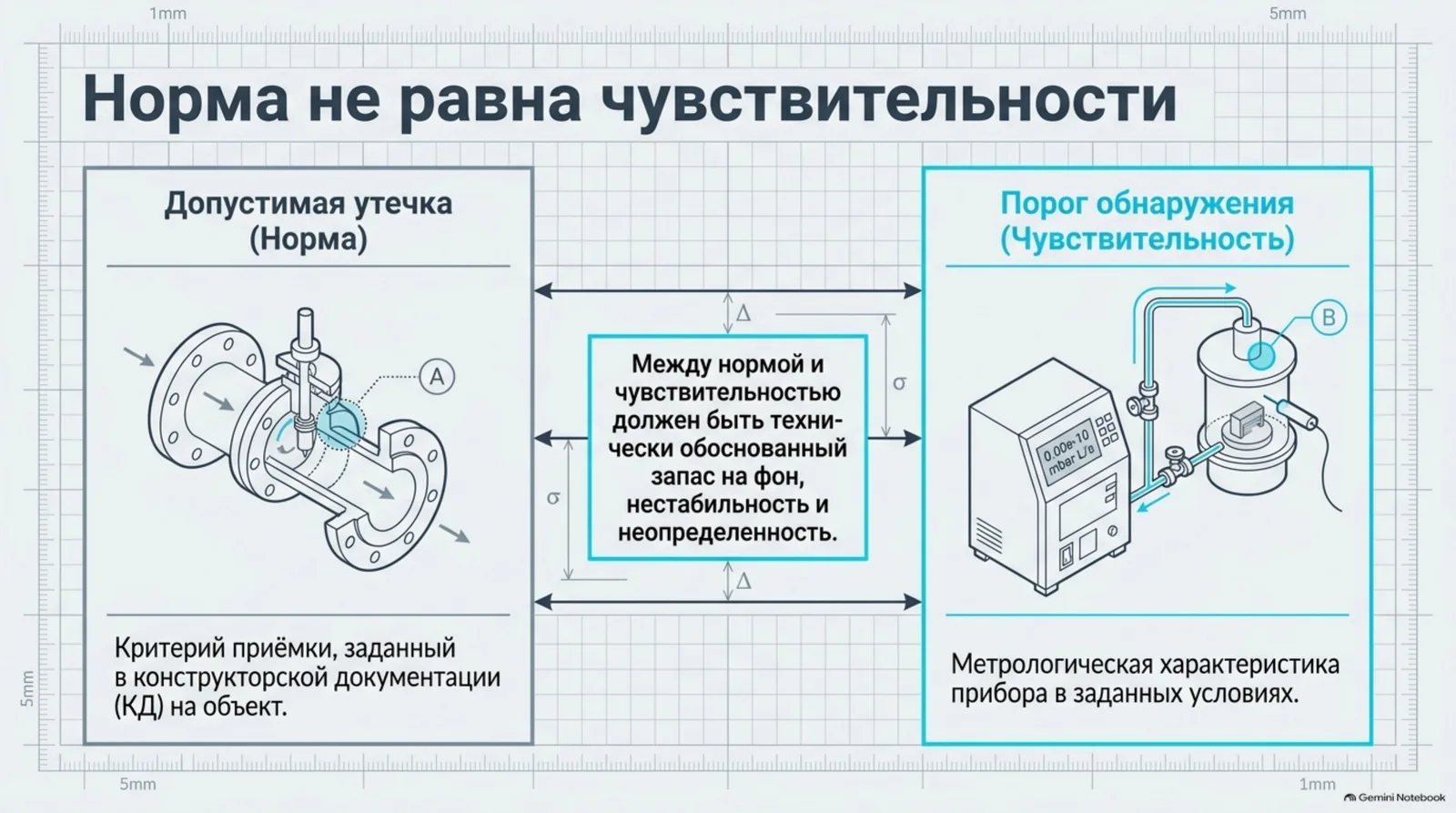

Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.

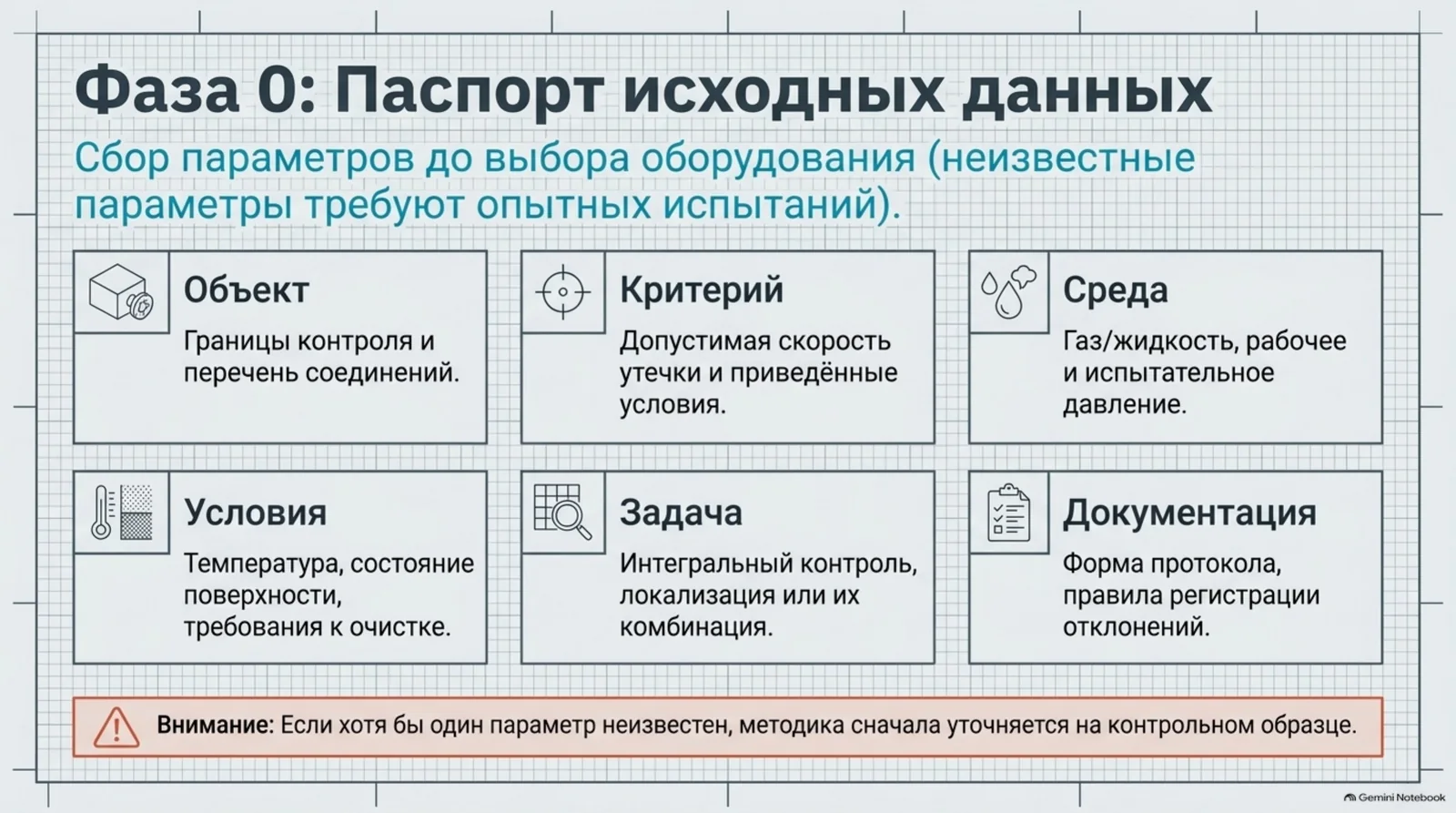

2. Какие исходные данные нужны
До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- обозначение изделия, границы контролируемого объёма и перечень соединений
- допустимая скорость утечки и условия, к которым она приведена
- испытательная среда, рабочее и испытательное давление, допустимый перепад
- температурный диапазон, состояние поверхности, требования к очистке и сушке
- необходимость интегрального контроля, локализации либо их последовательного применения
- форма протокола, правила регистрации отклонений и повторного контроля

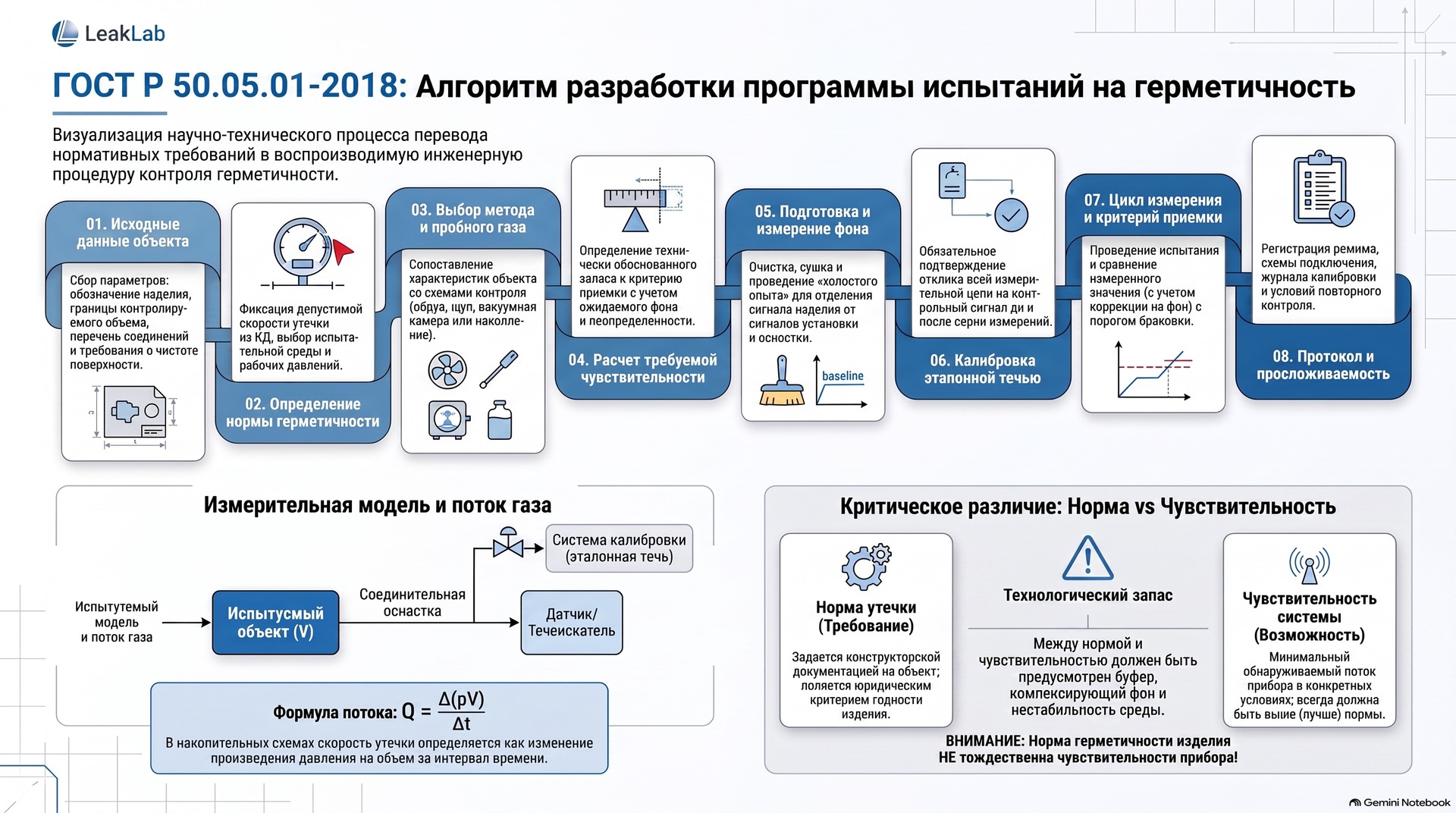

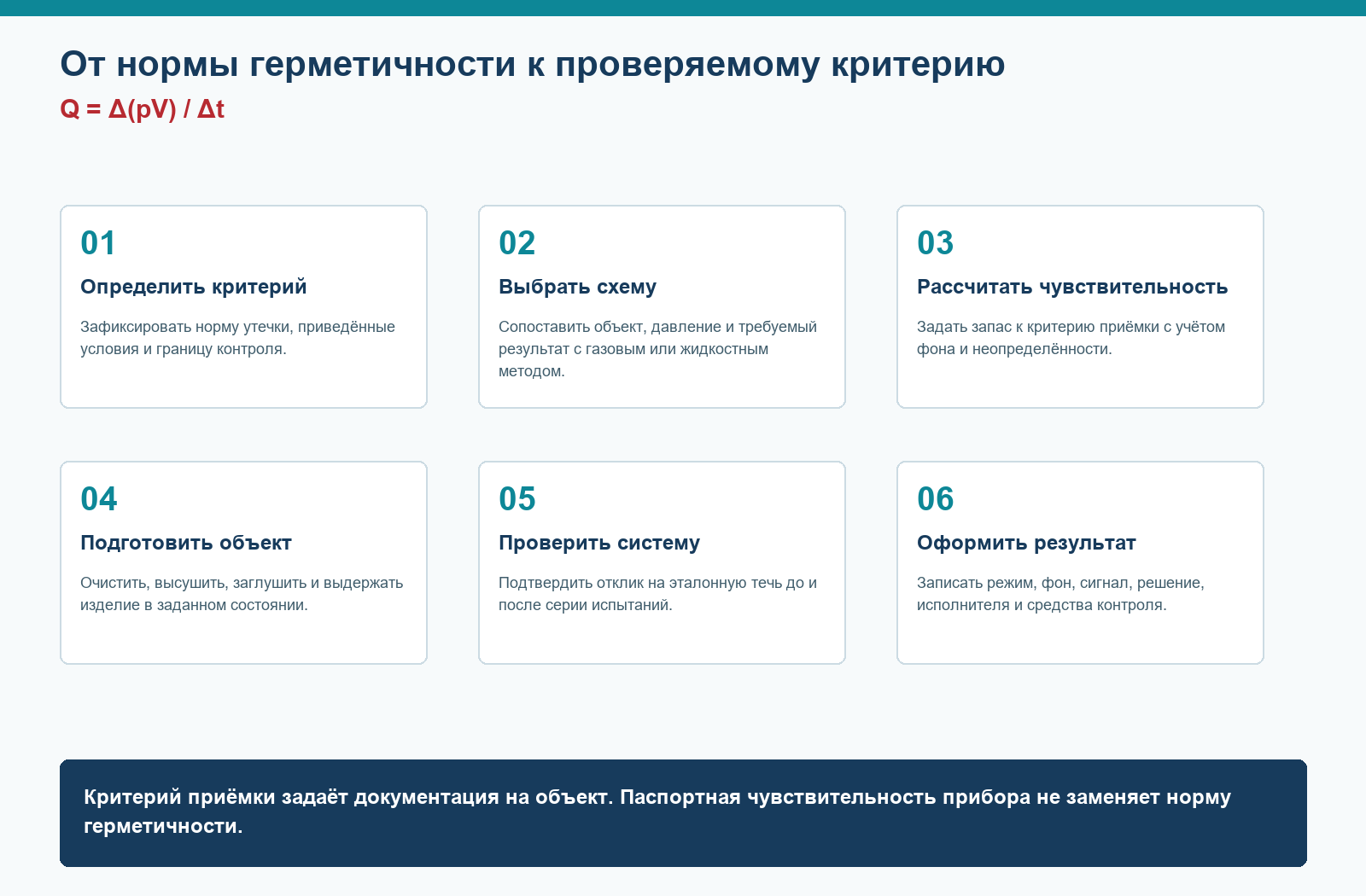

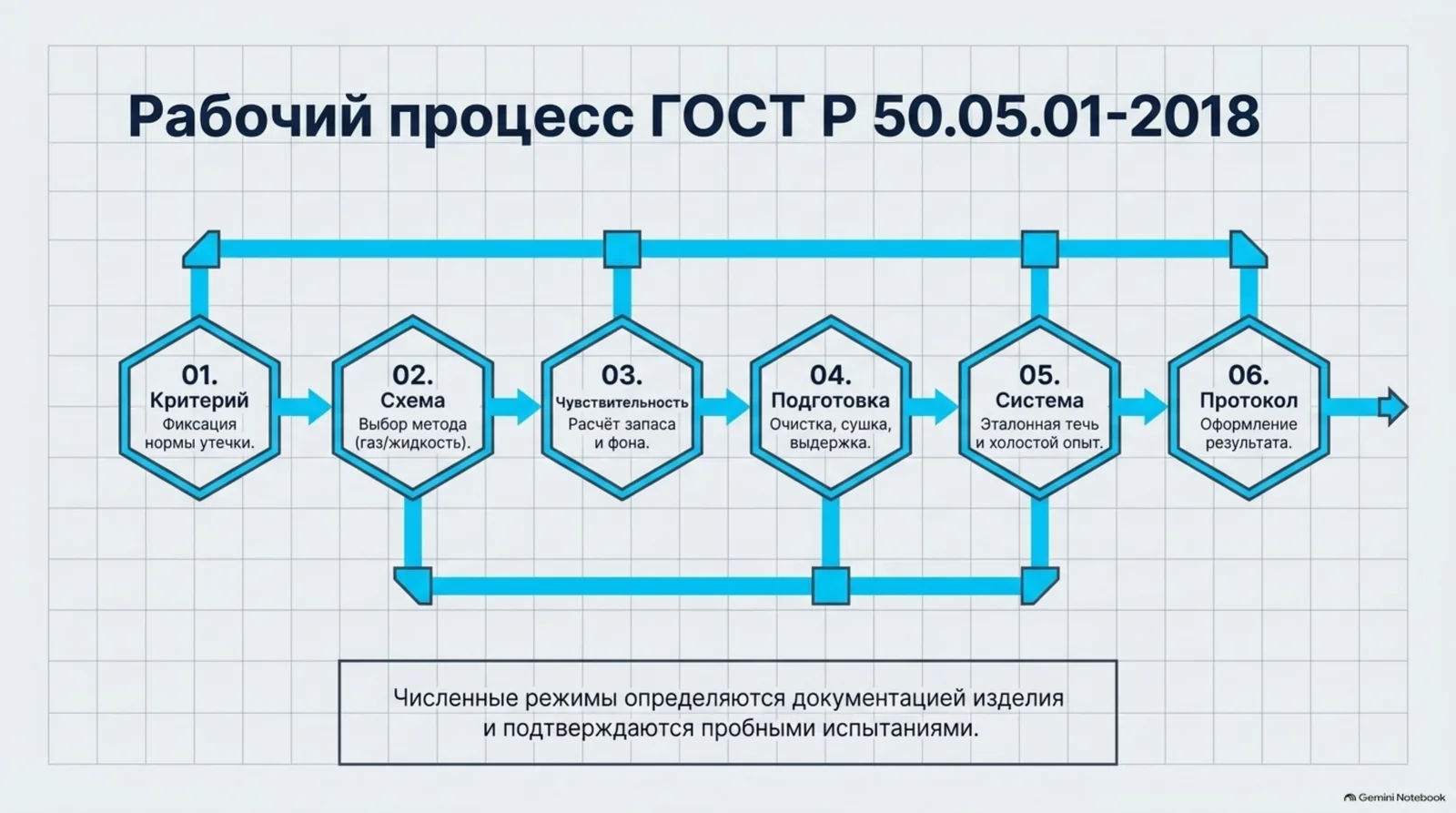

3. Последовательность выполнения
01. Определить критерий
Зафиксировать норму утечки, приведённые условия и границу контроля.

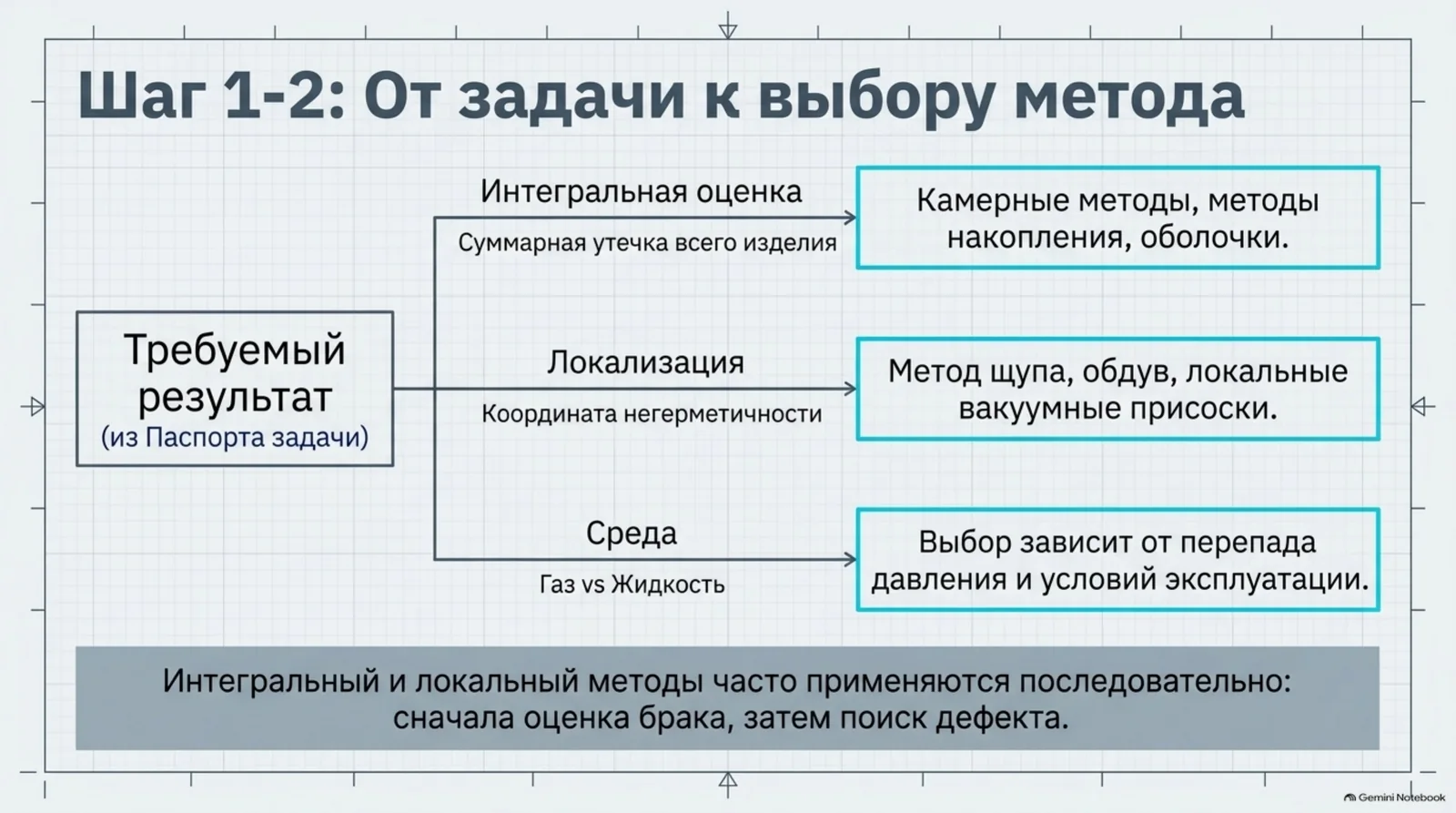

02. Выбрать схему
Сопоставить объект, давление и требуемый результат с газовым или жидкостным методом.
03. Рассчитать чувствительность
Задать запас к критерию приёмки с учётом фона и неопределённости.

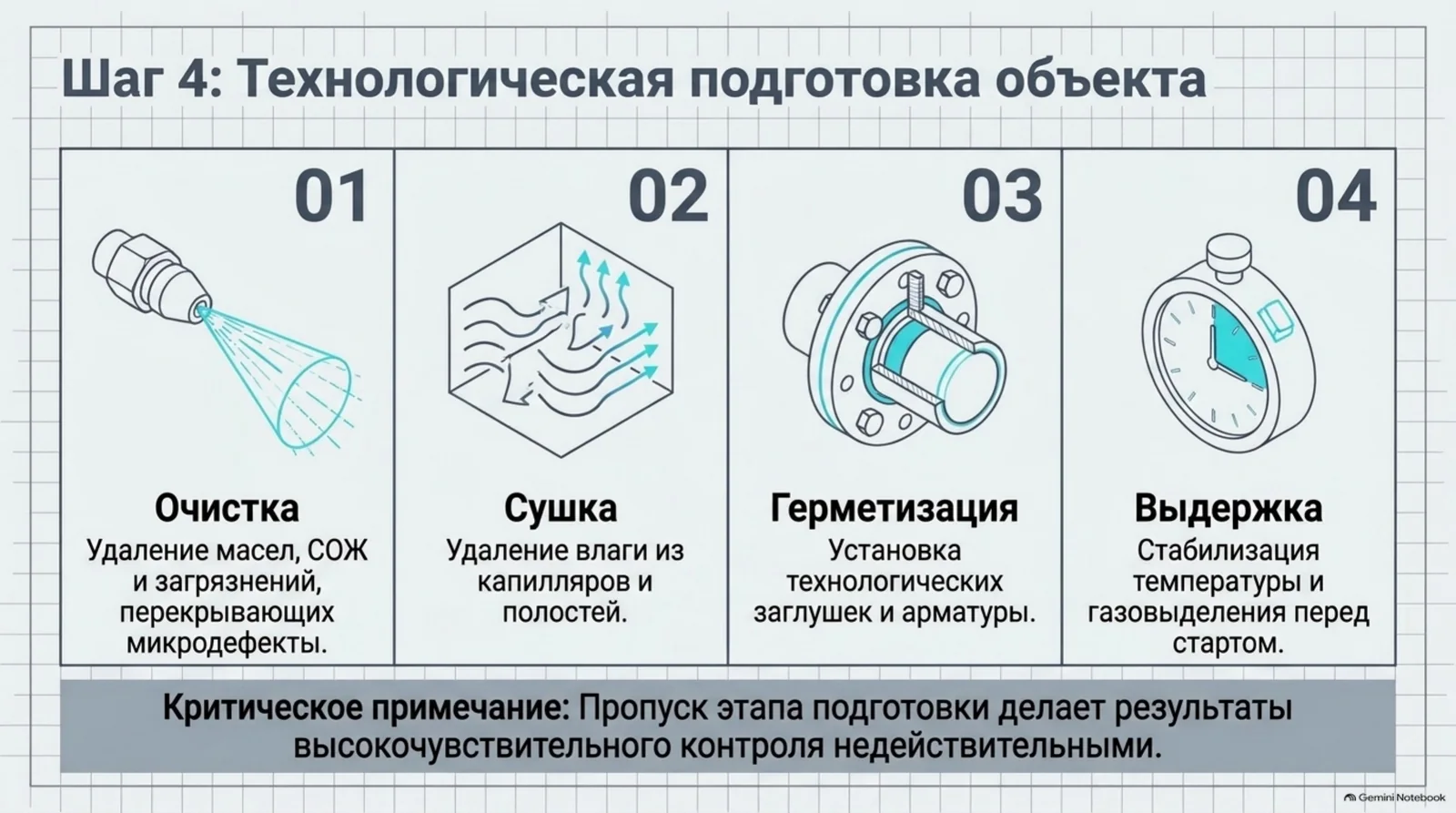

04. Подготовить объект
Очистить, высушить, заглушить и выдержать изделие в заданном состоянии.

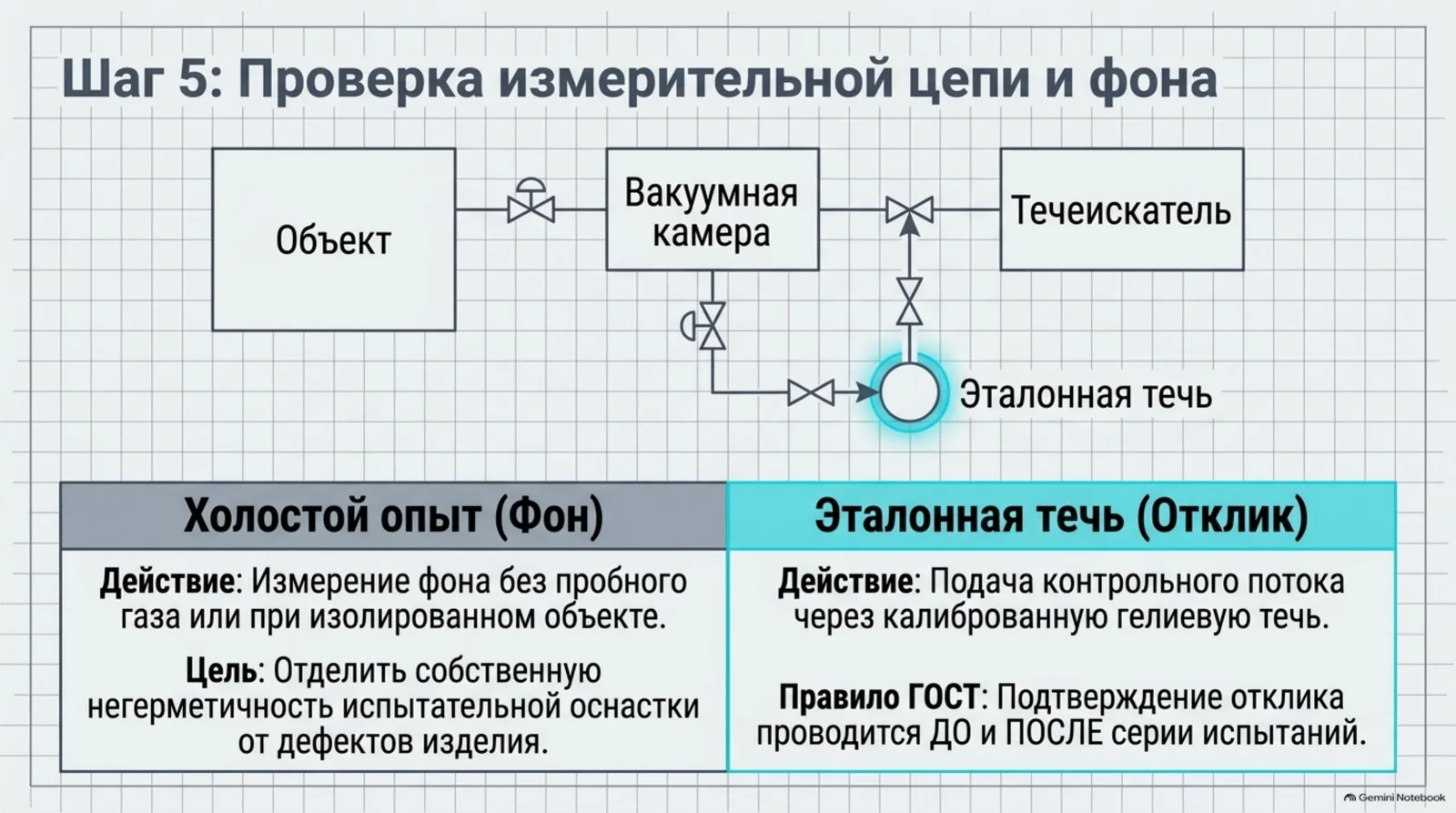

05. Проверить систему
Подтвердить отклик на эталонную течь до и после серии испытаний.
06. Оформить результат
Записать режим, фон, сигнал, решение, исполнителя и средства контроля.

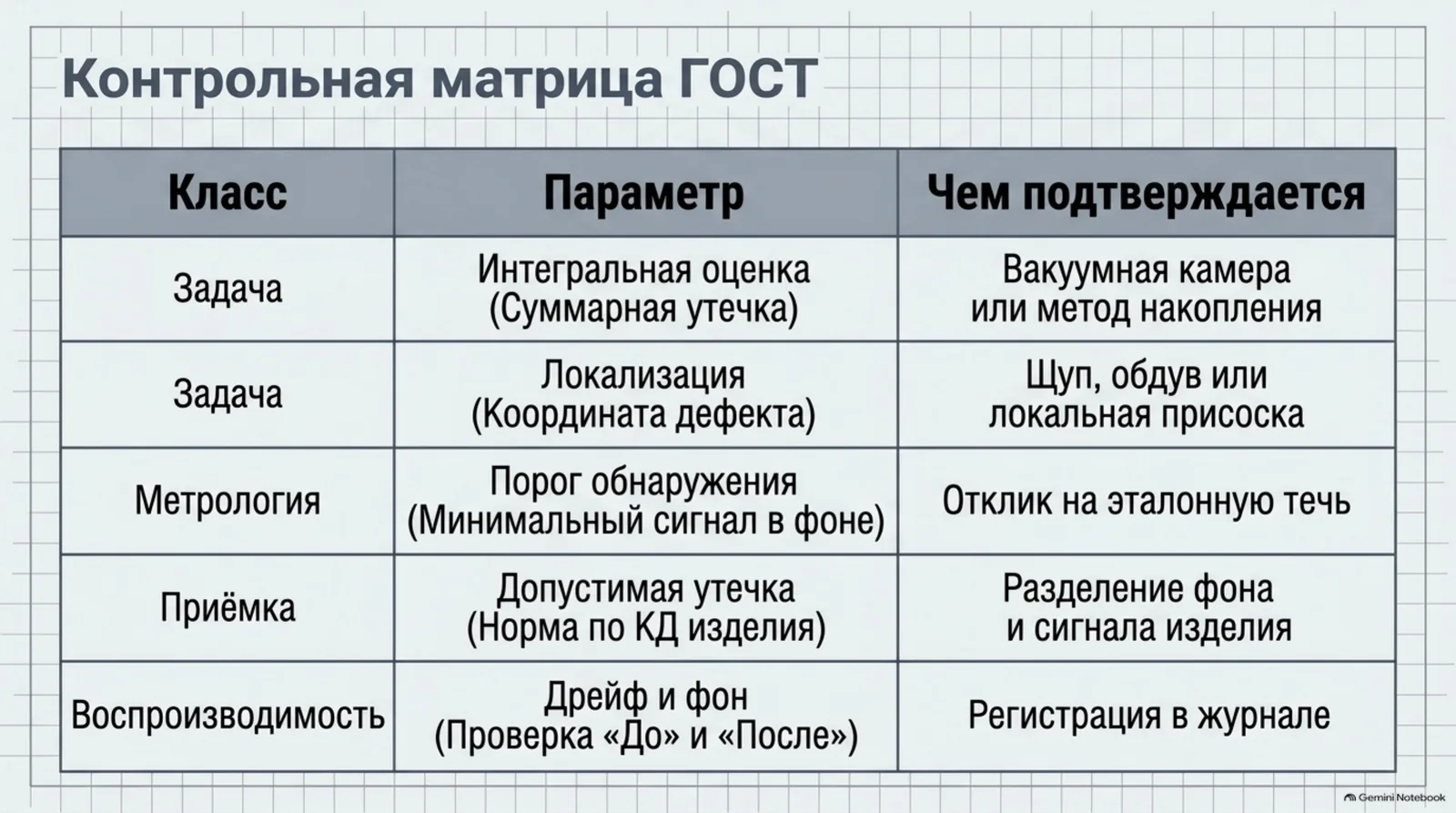

4. Контрольная матрица
| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Задача | Интегральная оценка | Суммарная утечка всего изделия | Камера, оболочка или накопление |
| Задача | Локализация | Координата негерметичности | Щуп, обдув или локальная камера |
| Метрология | Порог обнаружения | Минимальный различимый сигнал в заданном фоне | Проверка эталонной течью |
| Приёмка | Допустимая утечка | Критерий из НД или КД на объект | Не равна паспортной чувствительности прибора |
| Воспроизводимость | Контроль до и после | Дрейф чувствительности и рост фона | Регистрация контрольных измерений |

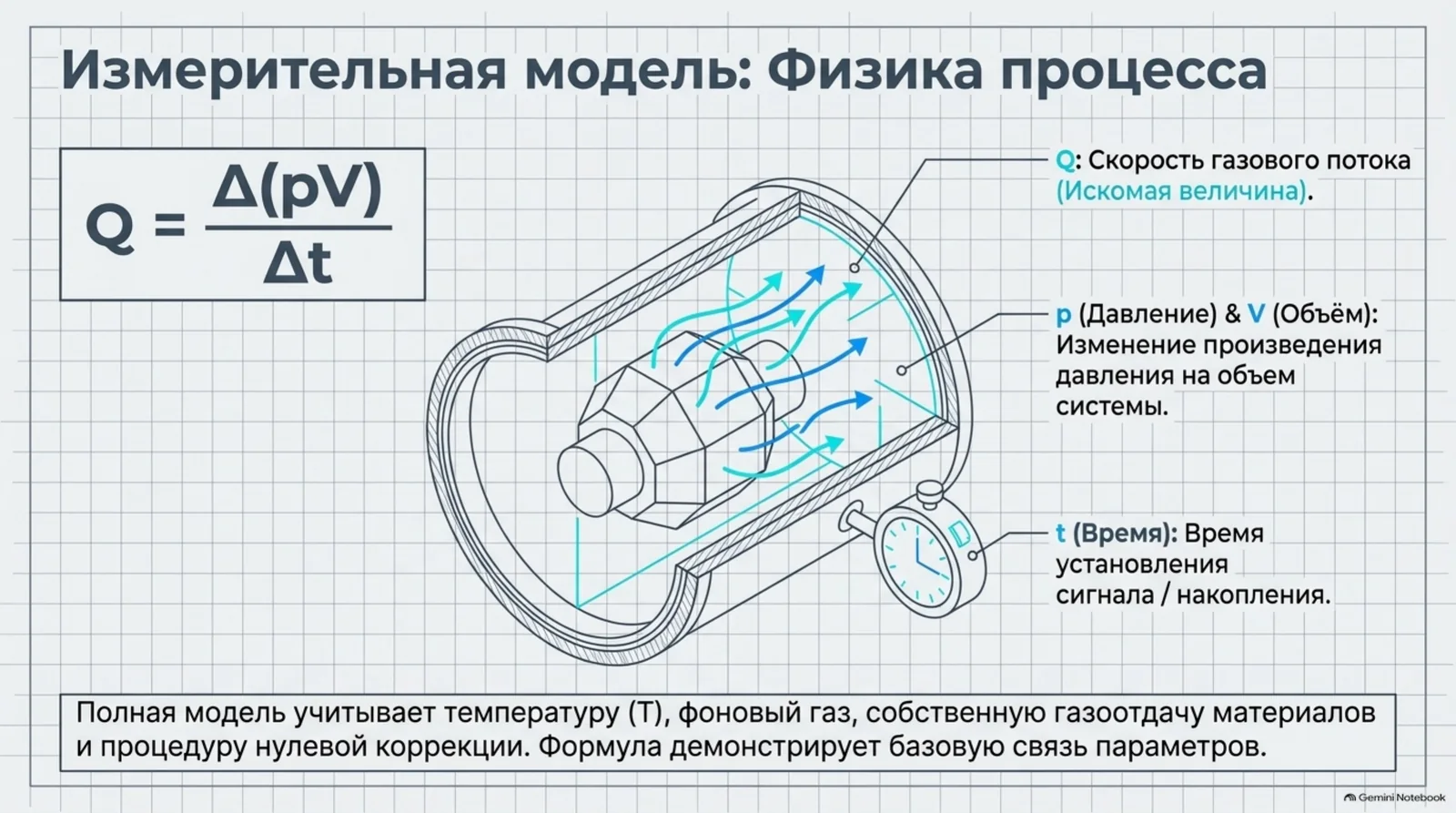

5. Измерительная модель
Q = Δ(pV) / Δt
Для накопительных и манометрических схем скорость газового потока связывают с изменением произведения давления на объём во времени. Для конкретной установки учитывают температуру, фон, собственную газоотдачу и объём измерительной системы.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.

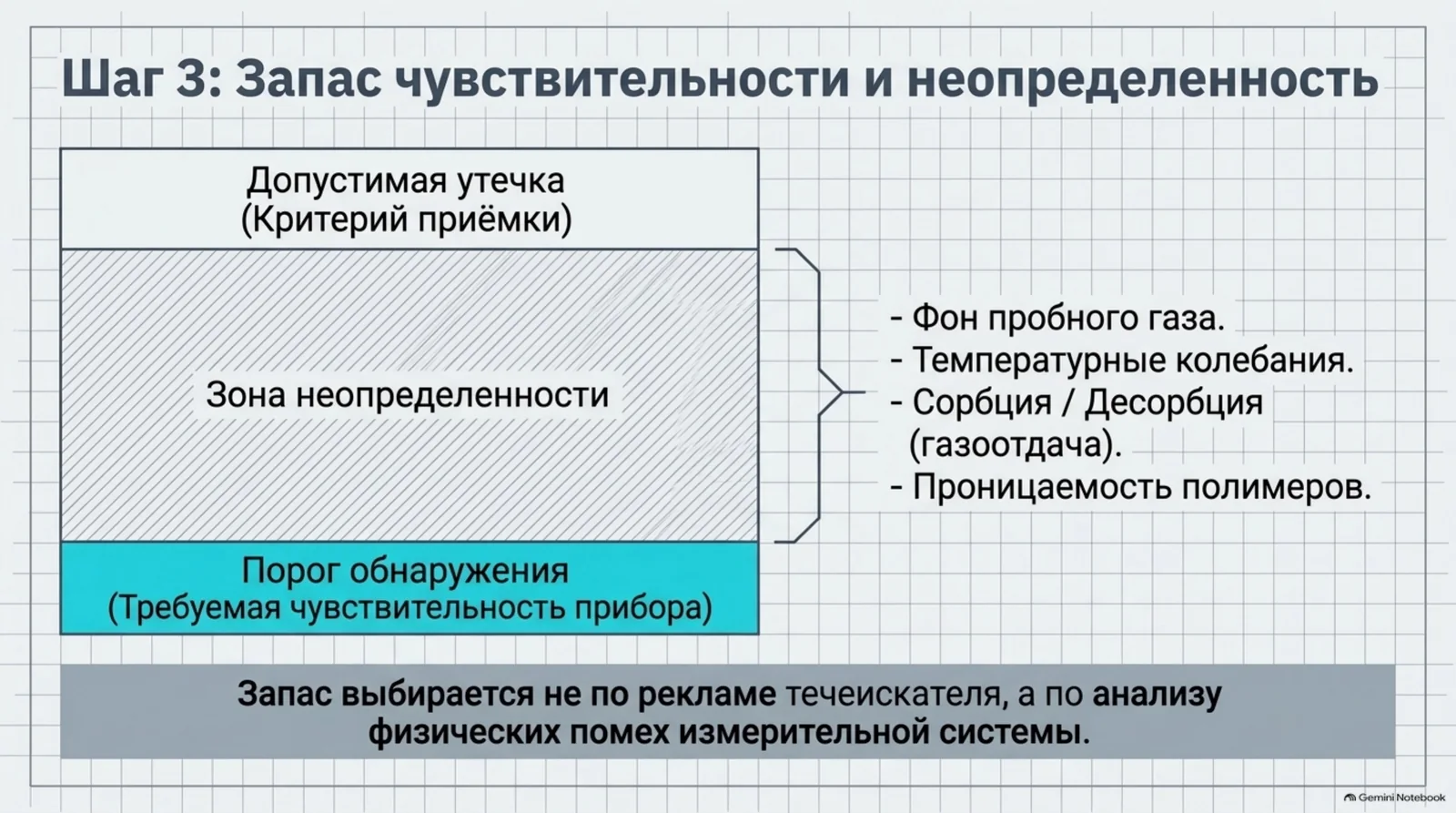

6. Неопределённость и воспроизводимость
Запас по чувствительности выбирают не по рекламному пределу течеискателя, а по измерительной задаче. На результат влияют фон пробного газа, время установления сигнала, объём, температура, сорбция и десорбция, проницаемость полимерных элементов, утечки оснастки и воспроизводимость подачи газа. Эти вклады фиксируют в программе и проверяют контрольными опытами.
Частые методические ошибки
- Считать предельную чувствительность прибора допустимой нормой утечки изделия.
- Начинать обдув без исходного измерения фона и проверки эталонной течью.
- Не разделять негерметичность изделия и собственную утечку испытательной оснастки.
- Сравнивать результаты, приведённые к разным газам, температурам или единицам.
- Оформлять только итог «годен», не сохраняя режим, фон и измеренное значение.

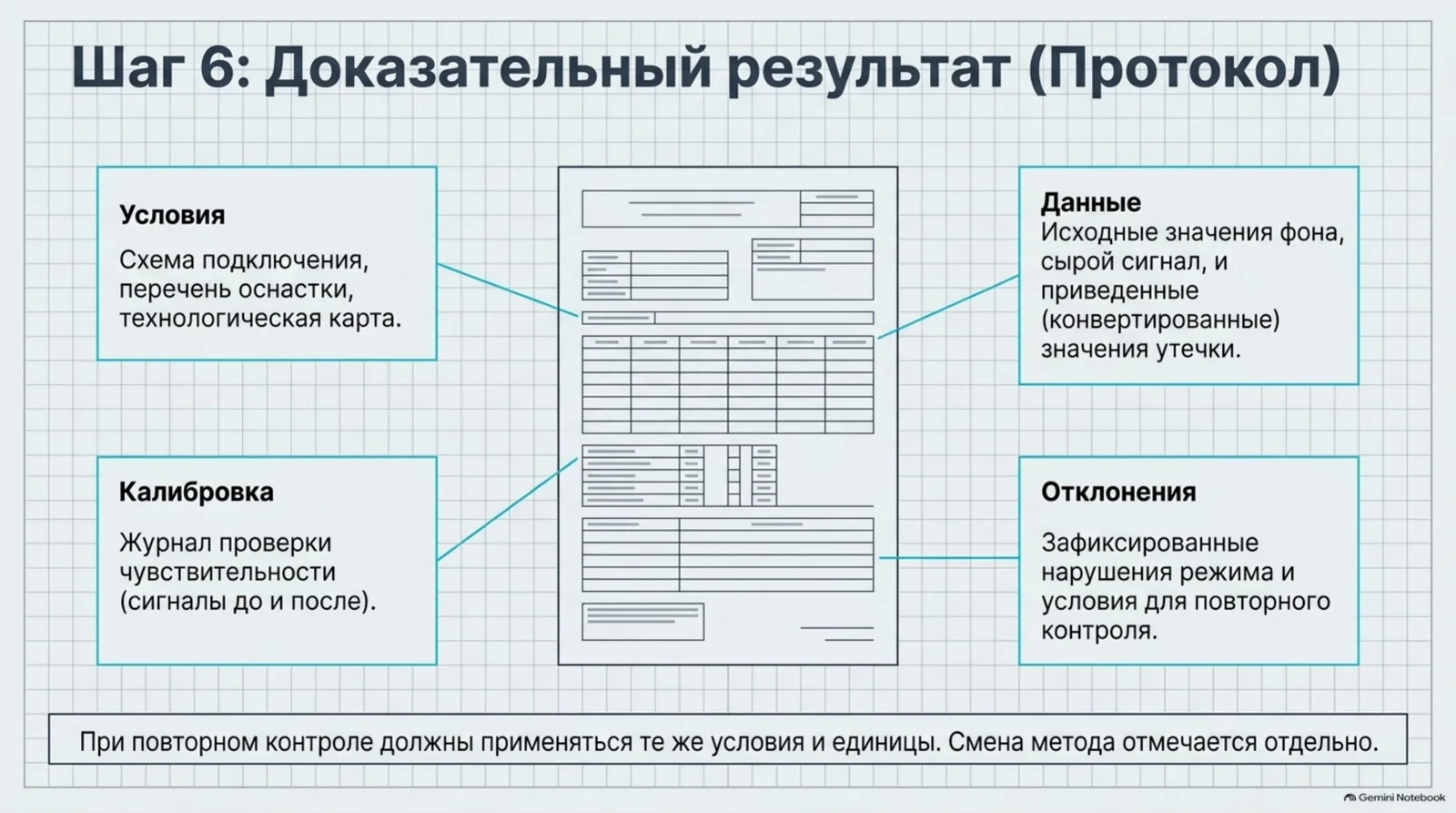

7. Что должно остаться после испытания
Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- утверждённая программа и технологическая карта
- схема подключения и перечень оснастки
- журнал проверки чувствительности
- протокол с исходными и приведёнными значениями
- перечень отклонений и условия повторного контроля
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
Мультимедийный разбор
Дополнительные материалы последовательно раскрывают структуру программы испытаний: от исходных данных и выбора метода до контроля фона, проверки отклика и оформления протокола. Численные режимы для конкретного изделия определяют только по его конструкторской и нормативной документации.
Обучающий видеоэксплейнер
Аудио «Подробный анализ»
Скачать подробную презентацию в PDF
Слайды презентации
Инженерное сопровождение LeakLab
Лаборатория контроля герметичности LeakLab помогает сформировать исходные требования, подобрать метод и оснастку, выполнить испытания, разработать технологическую карту и подготовить понятный протокол. Объём работ и критерии приёмки согласуются по документации на изделие; неподтверждённые свойства и статусы в заключение не включаются.
Связанные разделы: Испытания на герметичность · Гелиевые течеискатели.
Обсудить задачу контроля герметичности
Направьте чертёж, описание контролируемого объёма, рабочее давление, среду и допустимую утечку. LeakLab предложит последовательность проверки и состав оборудования.
Нормативная и техническая литература
- ГОСТ Р 50.05.01-2018. Системы оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Унифицированные методики. Контроль герметичности газовыми и жидкостными методами.
- ISO 20485:2017. Неразрушающий контроль. Контроль герметичности. Метод пробного газа.
- ISO 20486:2017. Неразрушающий контроль. Контроль герметичности. Калибровка эталонных течей для газов.
Статусы нормативных документов проверены на дату подготовки публикации. Перед применением в договорной или приёмочной документации необходимо проверить действующую редакцию, изменения и область применения для конкретного изделия.
