Научно-техническая серия LeakLab · публикация 6 из 10
Согласовать опрессовку, внутренний объём и время измерения. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: ГОСТ 28210-89: испытание Q электронных модулей на герметичность. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.
1. Область применения и границы документа

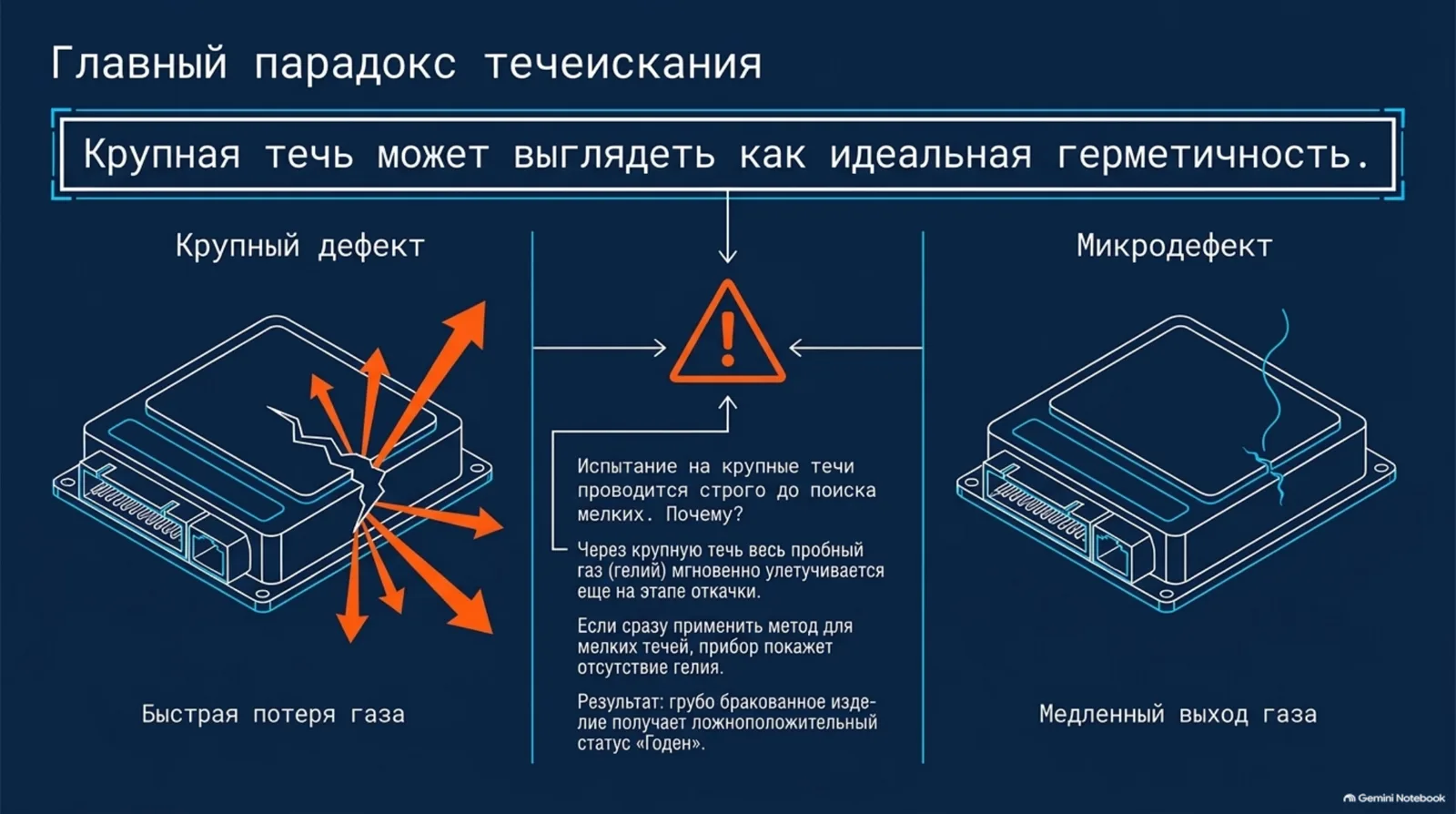

ГОСТ 28210-89, испытание Q. Стандарт относится к основным методам испытаний на воздействие внешних факторов и описывает испытание Q на герметичность. Для герметичных электронных оболочек важна последовательность методов: крупная течь может быстро выпустить пробный газ и дать ложно низкий результат при последующем поиске мелкой течи.
Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.
2. Какие исходные данные нужны

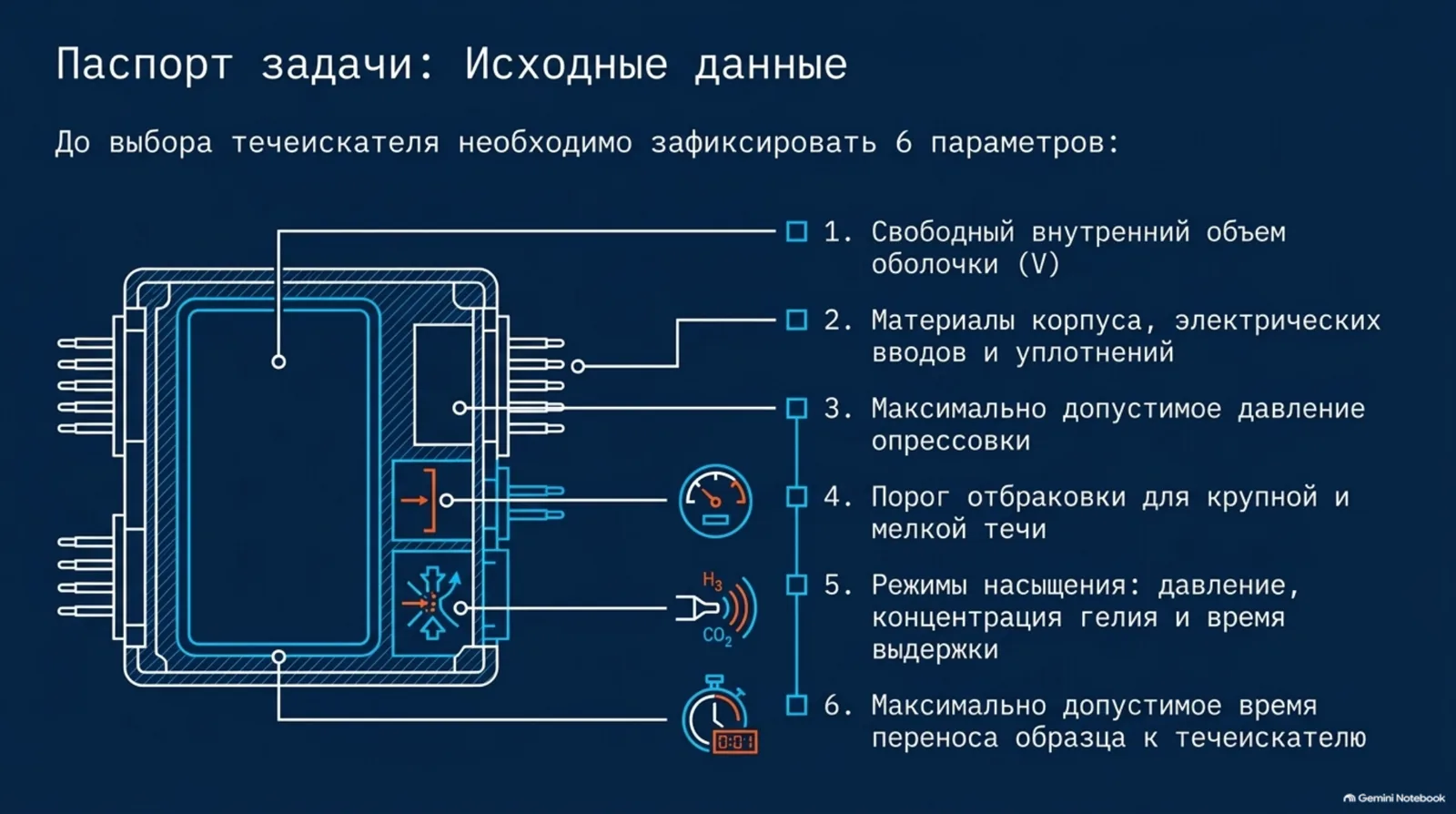

До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- свободный внутренний объём оболочки
- материалы корпуса, вводов и уплотнений
- максимально допустимое давление опрессовки
- порог крупной и мелкой течи
- давление, концентрация и время насыщения гелием
- допустимое время переноса к течеискателю

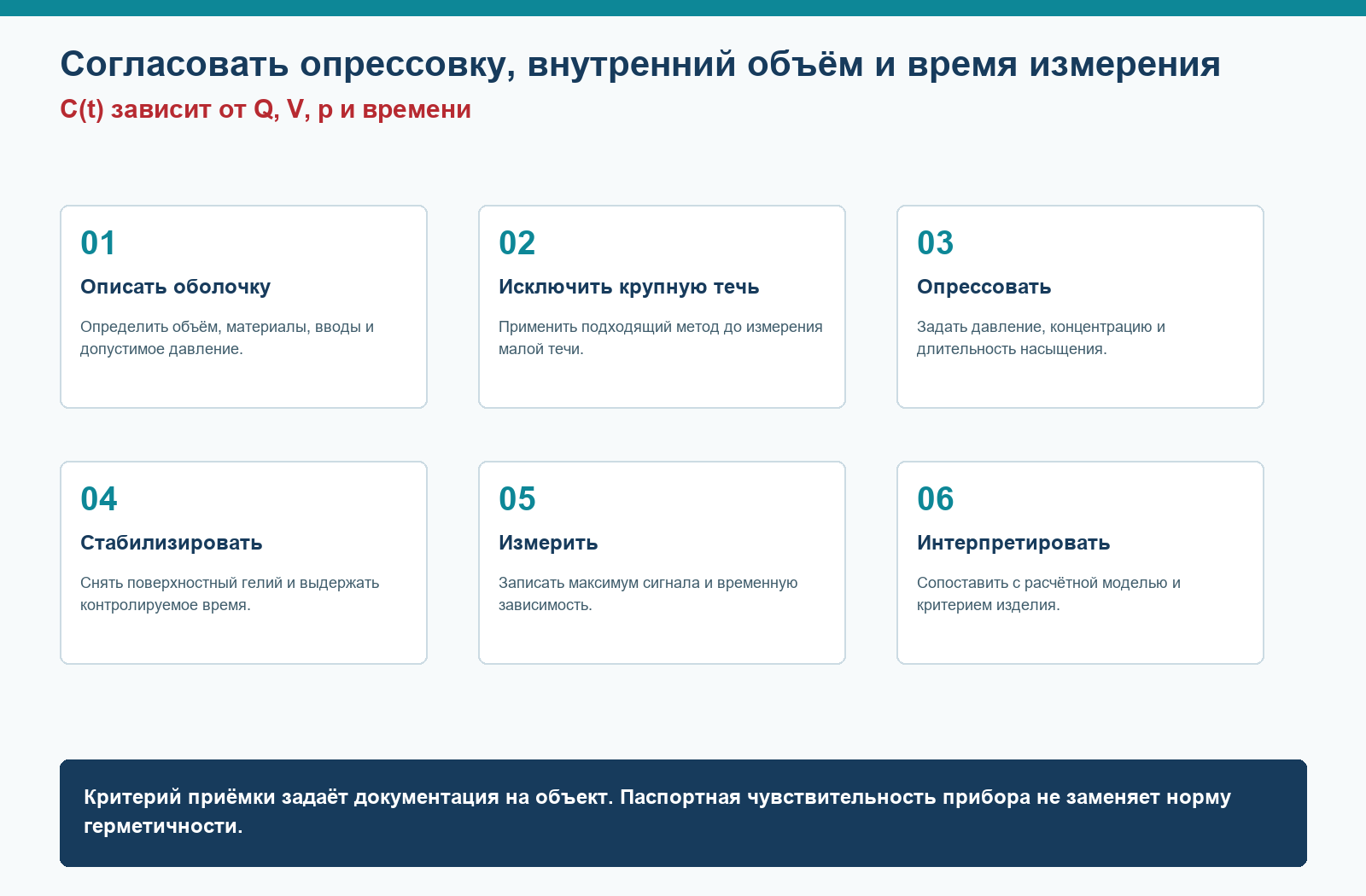

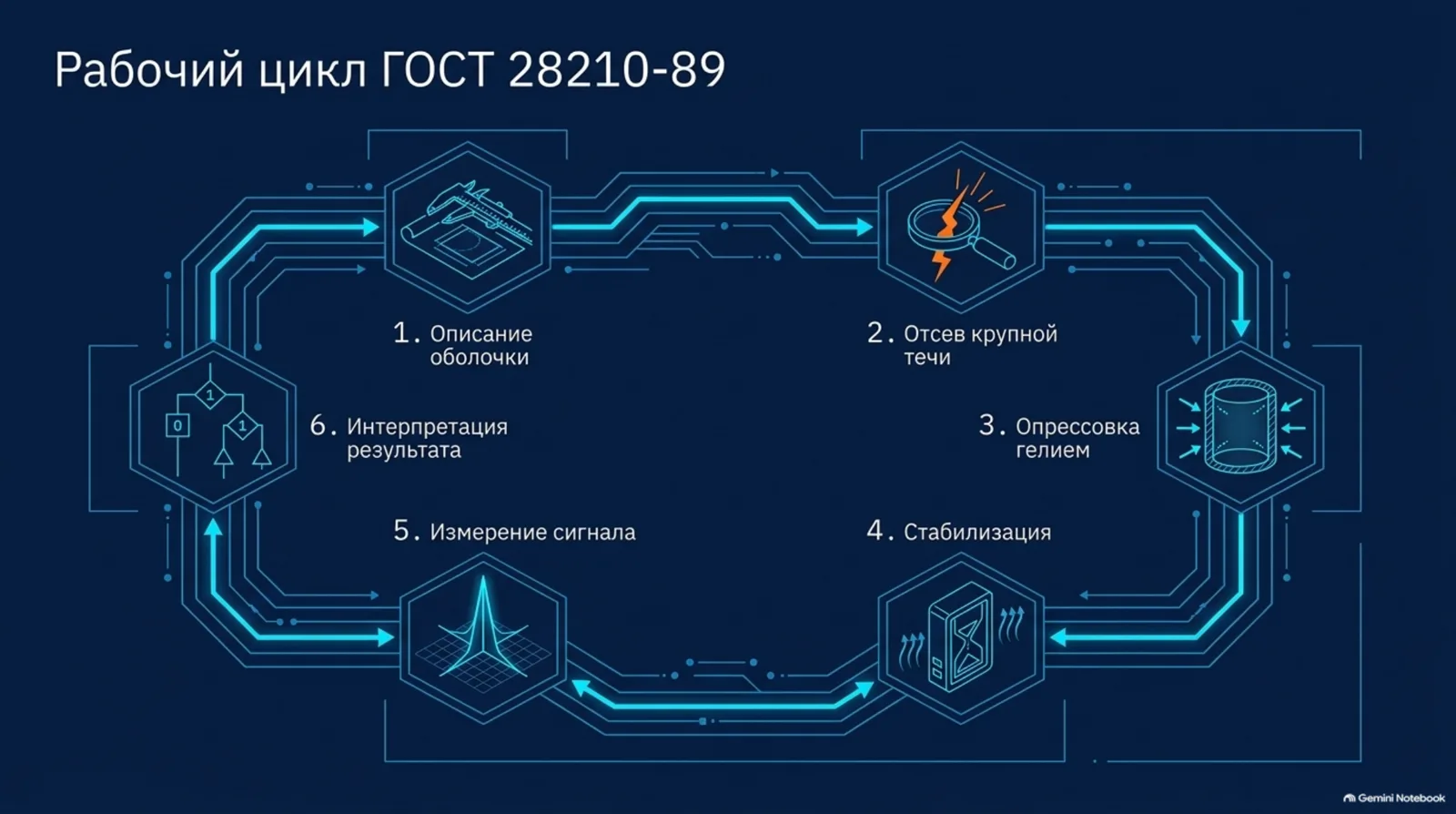

3. Последовательность выполнения

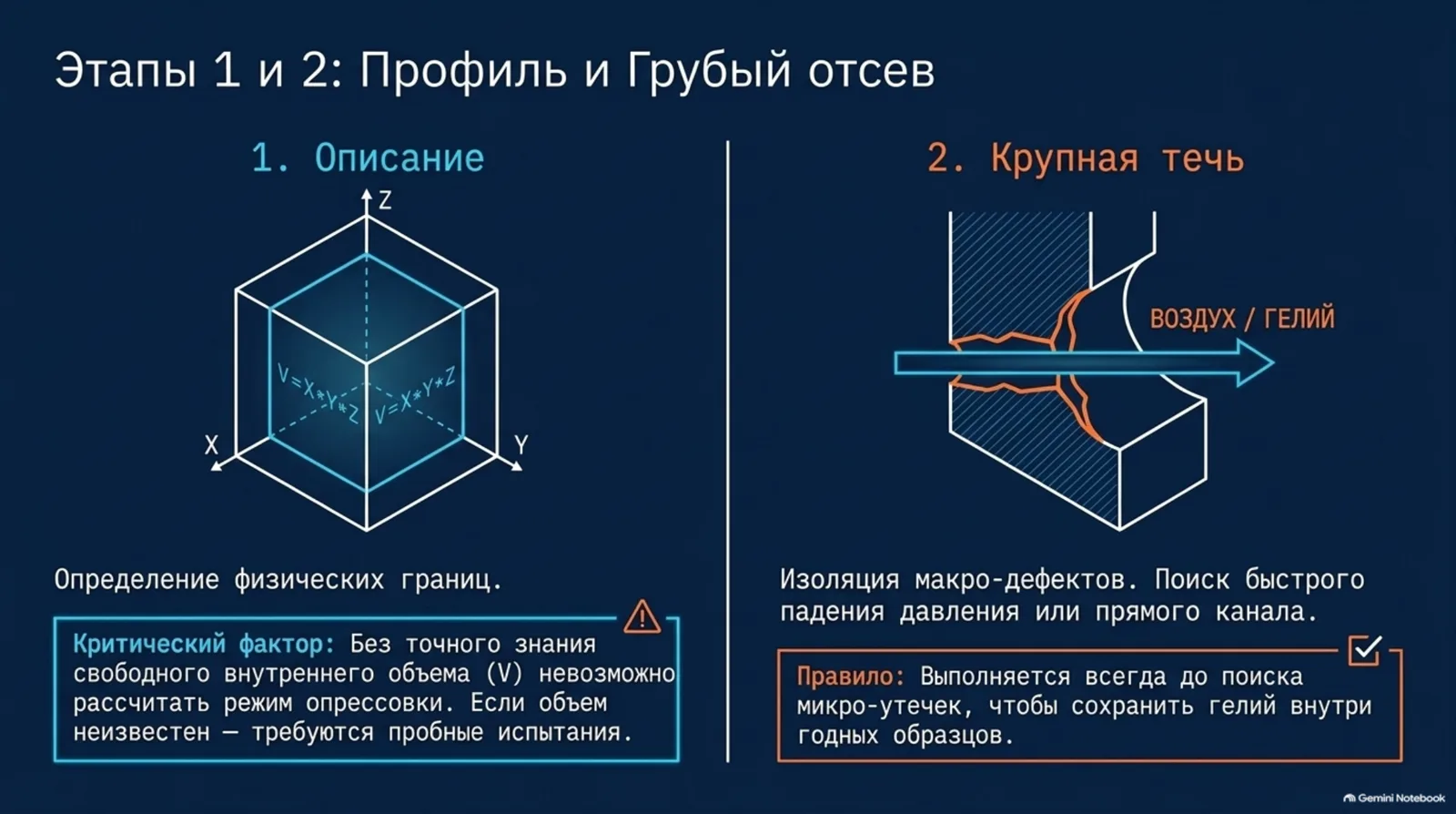

01. Описать оболочку
Определить объём, материалы, вводы и допустимое давление.
02. Исключить крупную течь
Применить подходящий метод до измерения малой течи.

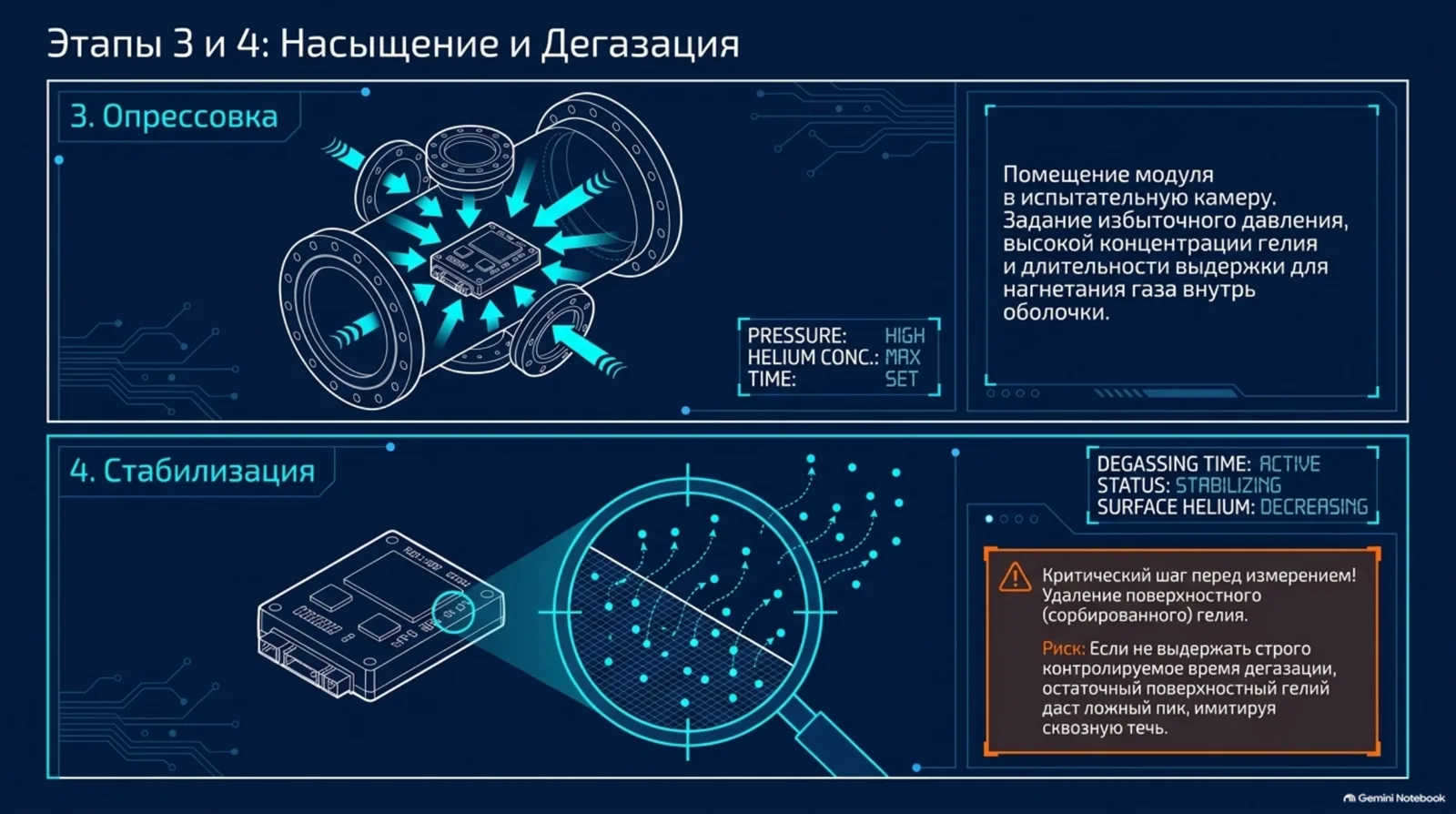

03. Опрессовать
Задать давление, концентрацию и длительность насыщения.
04. Стабилизировать
Снять поверхностный гелий и выдержать контролируемое время.

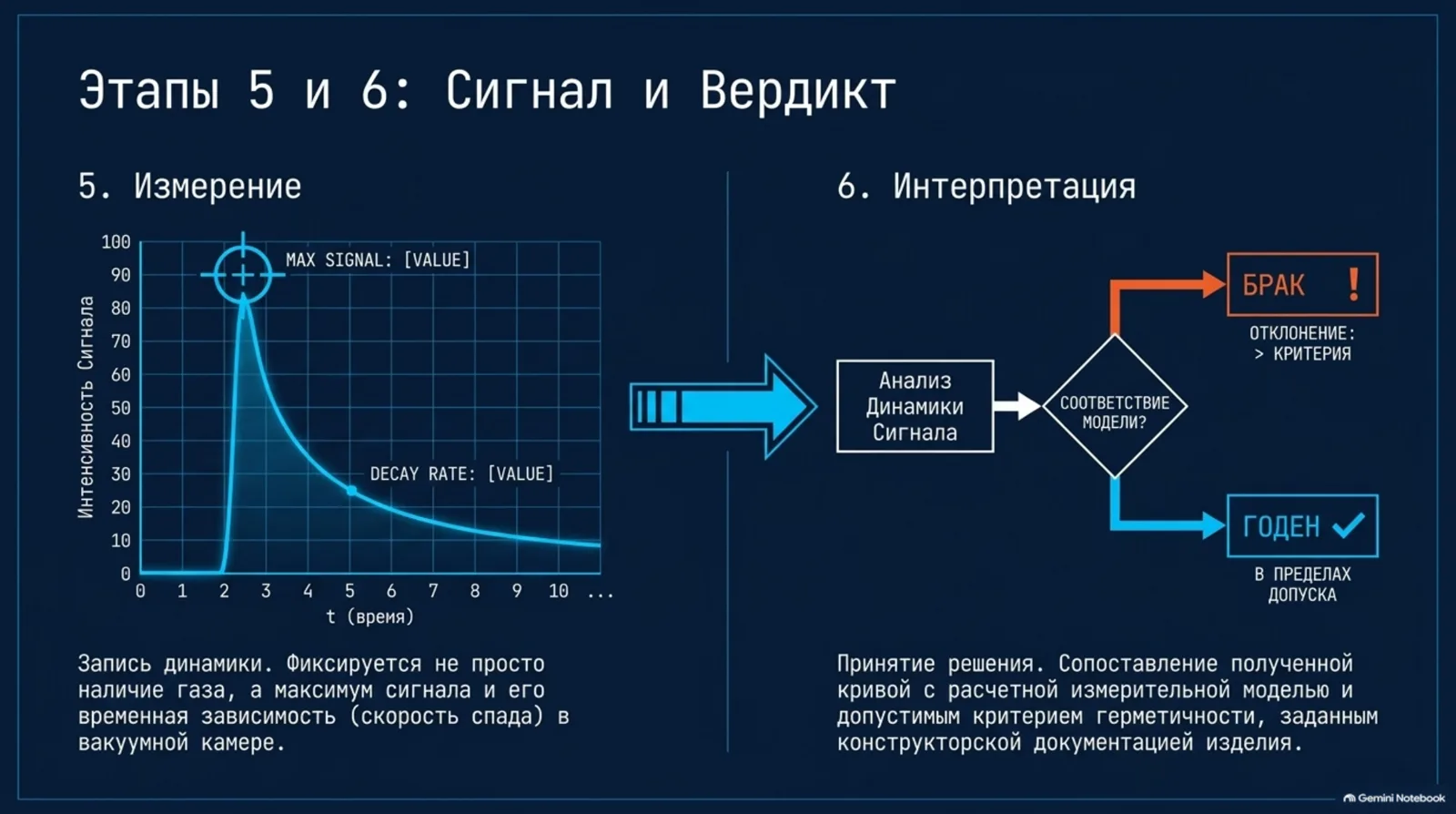

05. Измерить
Записать максимум сигнала и временную зависимость.
06. Интерпретировать
Сопоставить с расчётной моделью и критерием изделия.

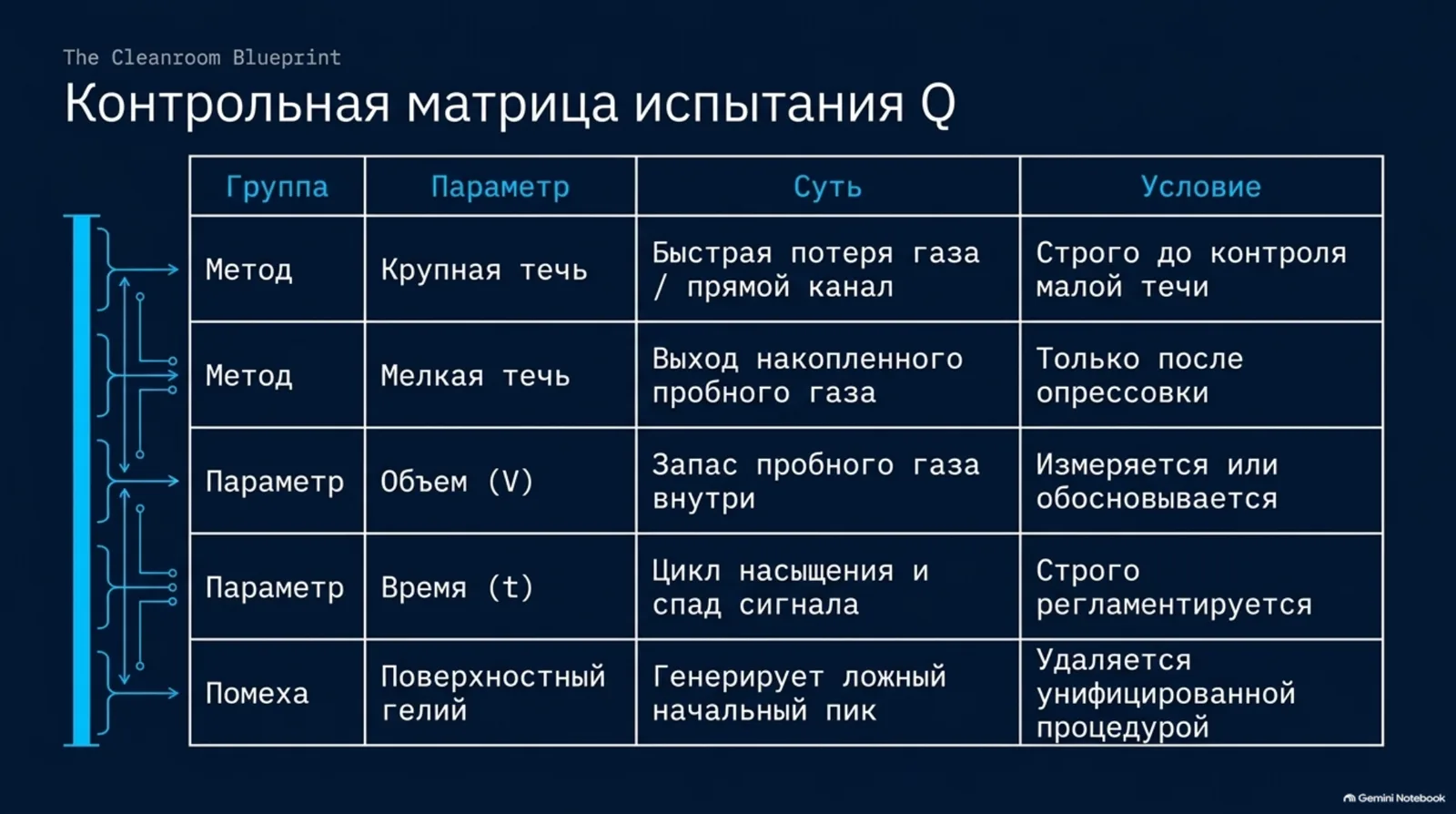

4. Контрольная матрица
| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|
| Метод | Крупная течь | Быстрая потеря газа или прямой канал | До контроля малой течи |
| Метод | Мелкая течь | Выход накопленного пробного газа | После опрессовки |
| Параметр | Объём V | Запас пробного газа | Измеряют или обосновывают |
| Параметр | Время t | Насыщение и спад сигнала | Строго регламентируют |
| Помеха | Поверхностный гелий | Ложный начальный пик | Удаляют одинаковой процедурой |
5. Измерительная модель

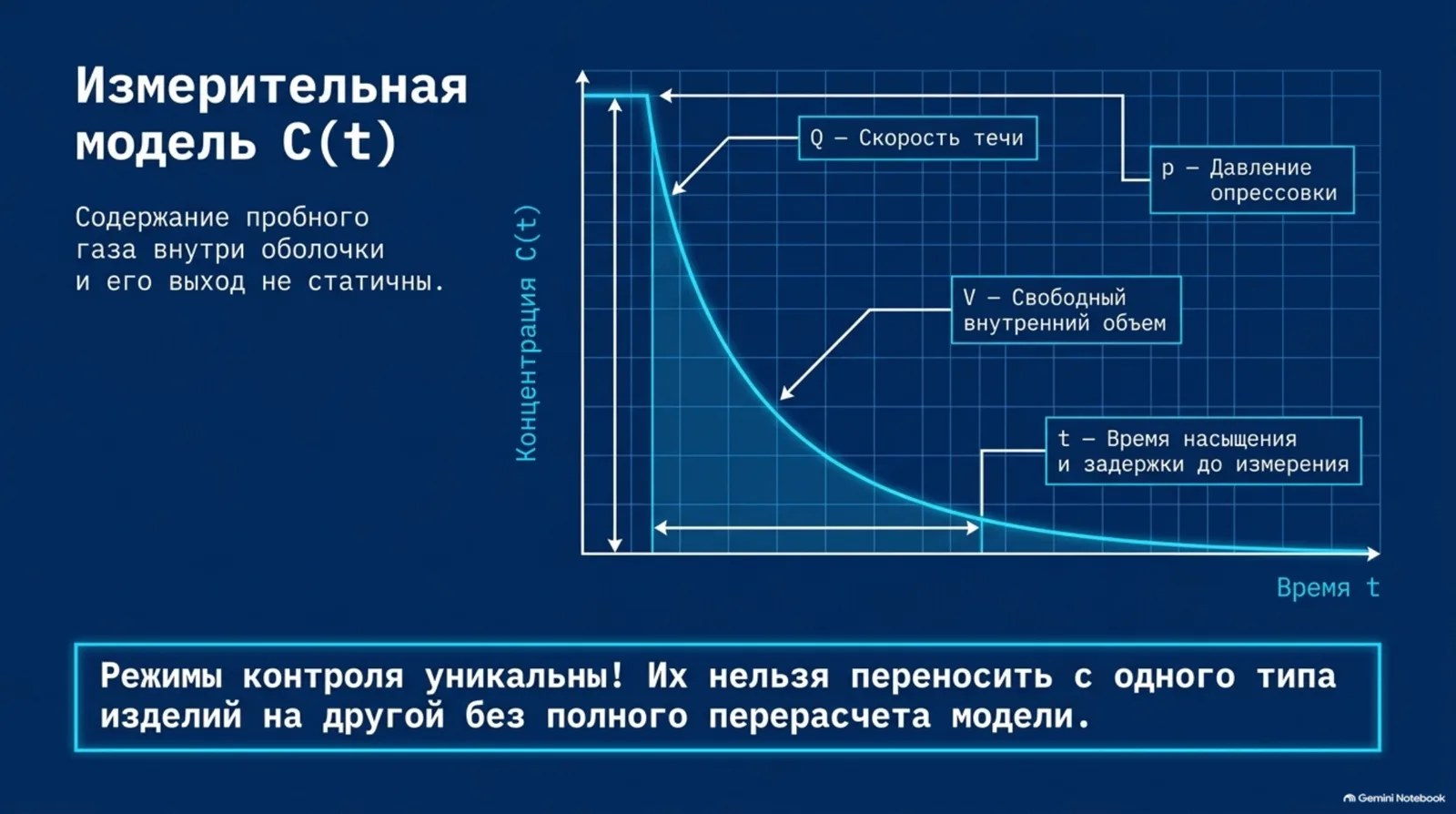

C(t) зависит от Q, V, p и времени
Содержание пробного газа внутри оболочки после опрессовки и его последующий выход зависят от скорости течи, свободного внутреннего объёма, давления, длительности насыщения и задержки до измерения. Поэтому режимы нельзя переносить между изделиями без расчёта.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.
6. Неопределённость и воспроизводимость

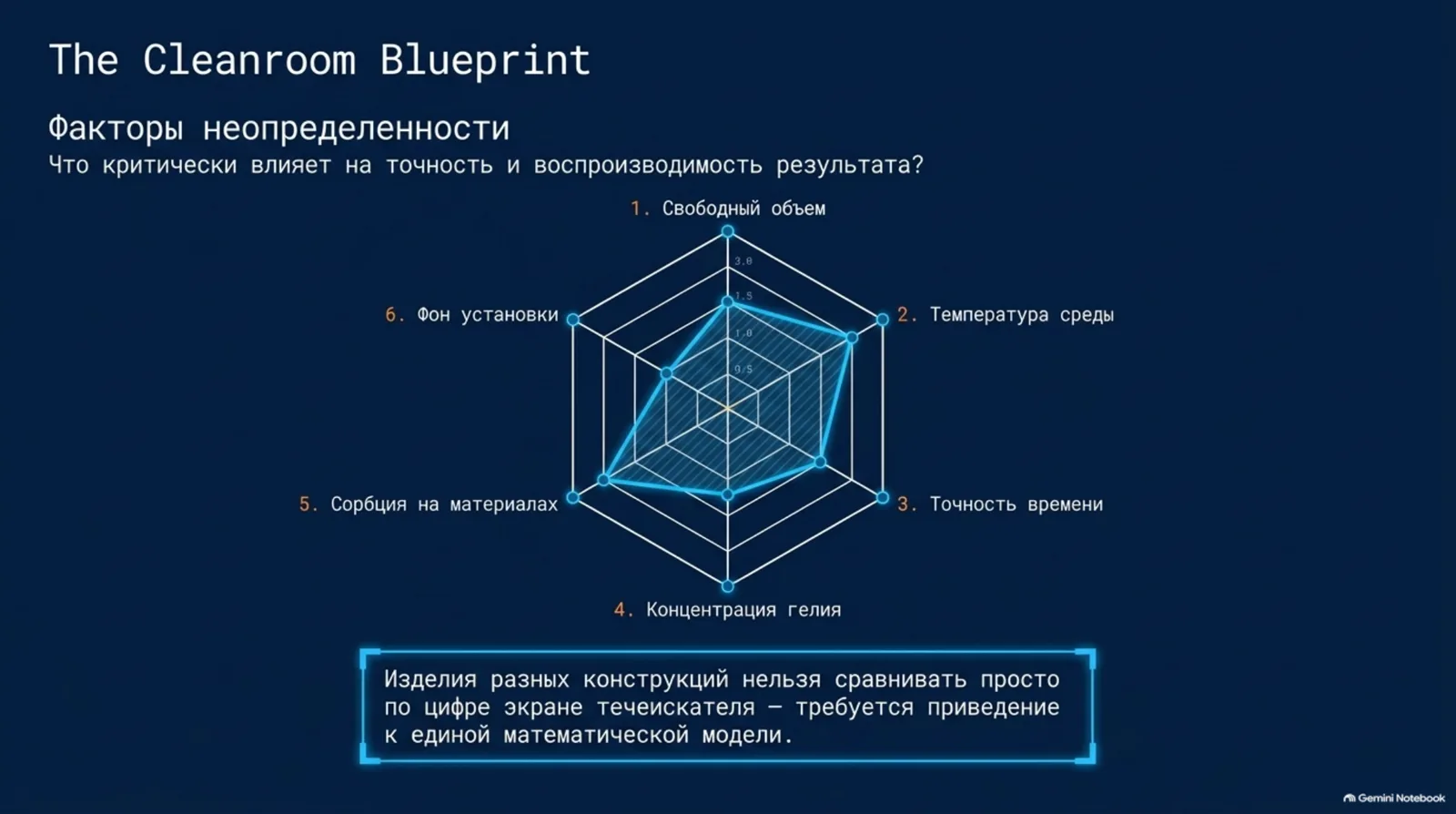

Критичны реальный свободный объём, температура, точность времени между опрессовкой и измерением, концентрация гелия, сорбция на поверхности и фоновый сигнал установки. Изделия разных конструкций нельзя сравнивать только по показанию прибора без приведения к согласованной модели.

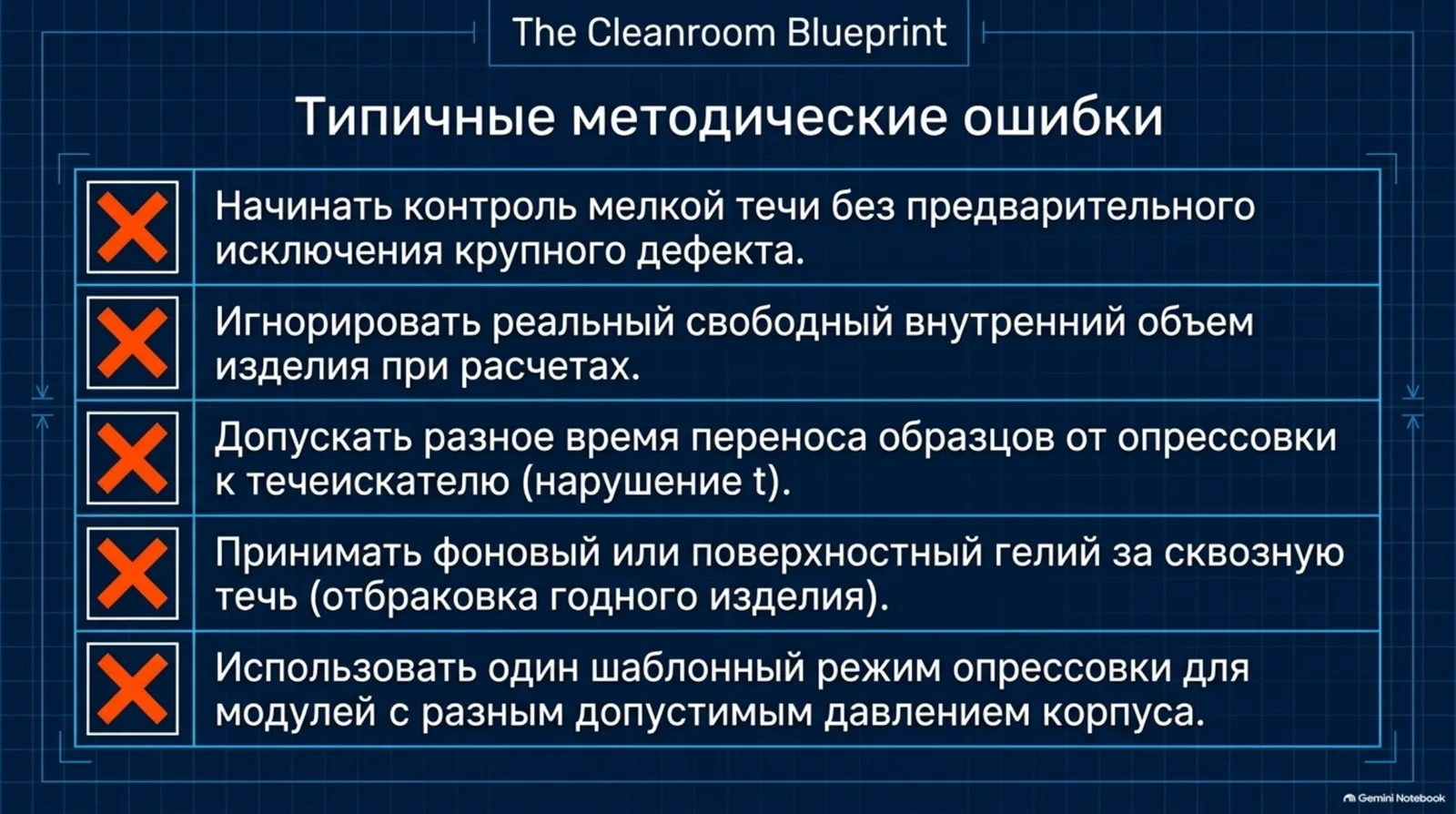

Частые методические ошибки
- Начинать контроль мелкой течи без исключения крупного дефекта.
- Не учитывать свободный внутренний объём.
- Менять время переноса между образцами.
- Принимать поверхностный гелий за сквозную течь.
- Использовать один режим опрессовки для изделий с разным допустимым давлением.
7. Что должно остаться после испытания

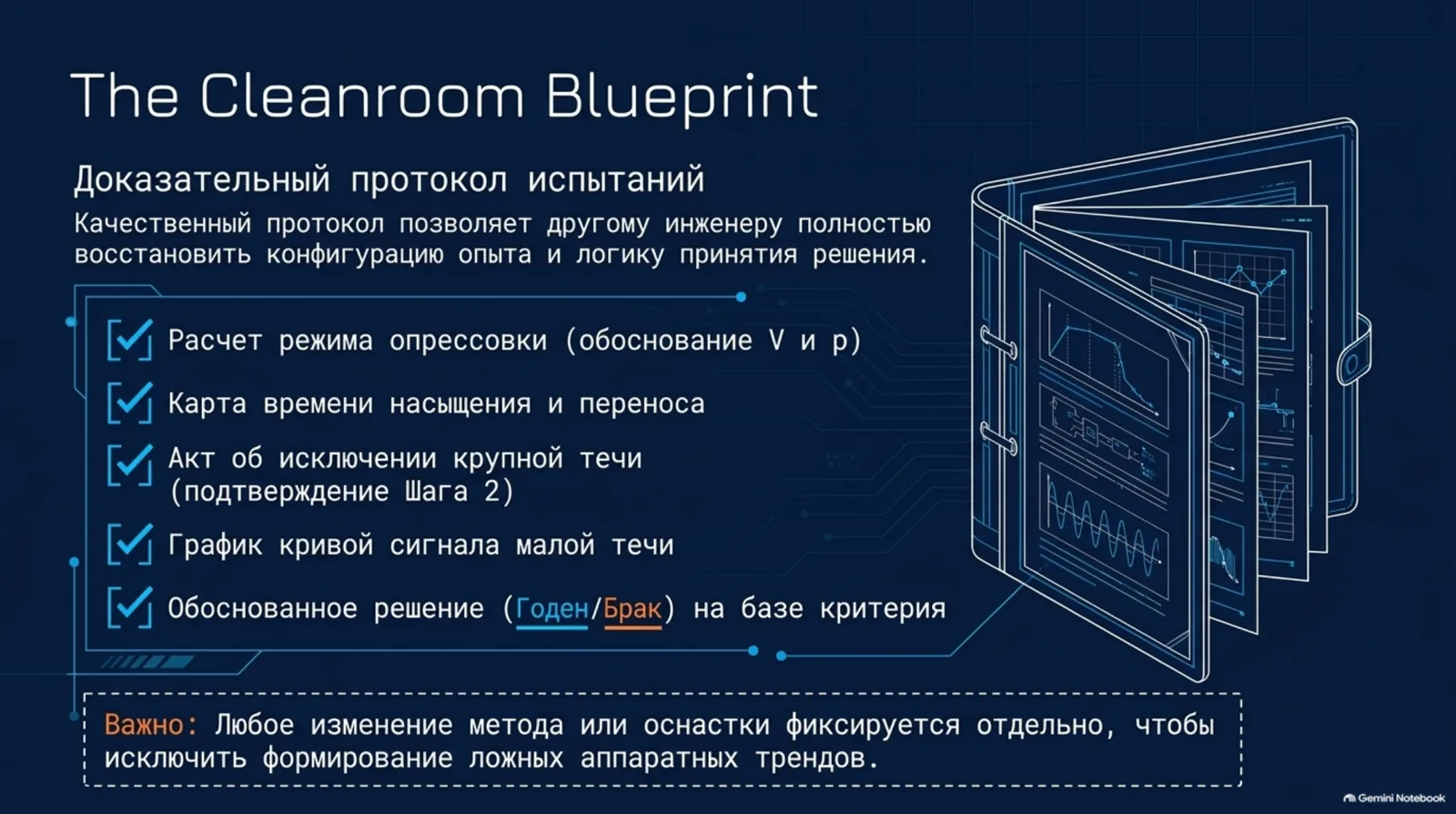

Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- расчёт режима опрессовки
- карта времени насыщения и переноса
- протокол крупной течи
- кривая сигнала малой течи
- обоснованное решение по критерию
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
Мультимедийный разбор испытания Q

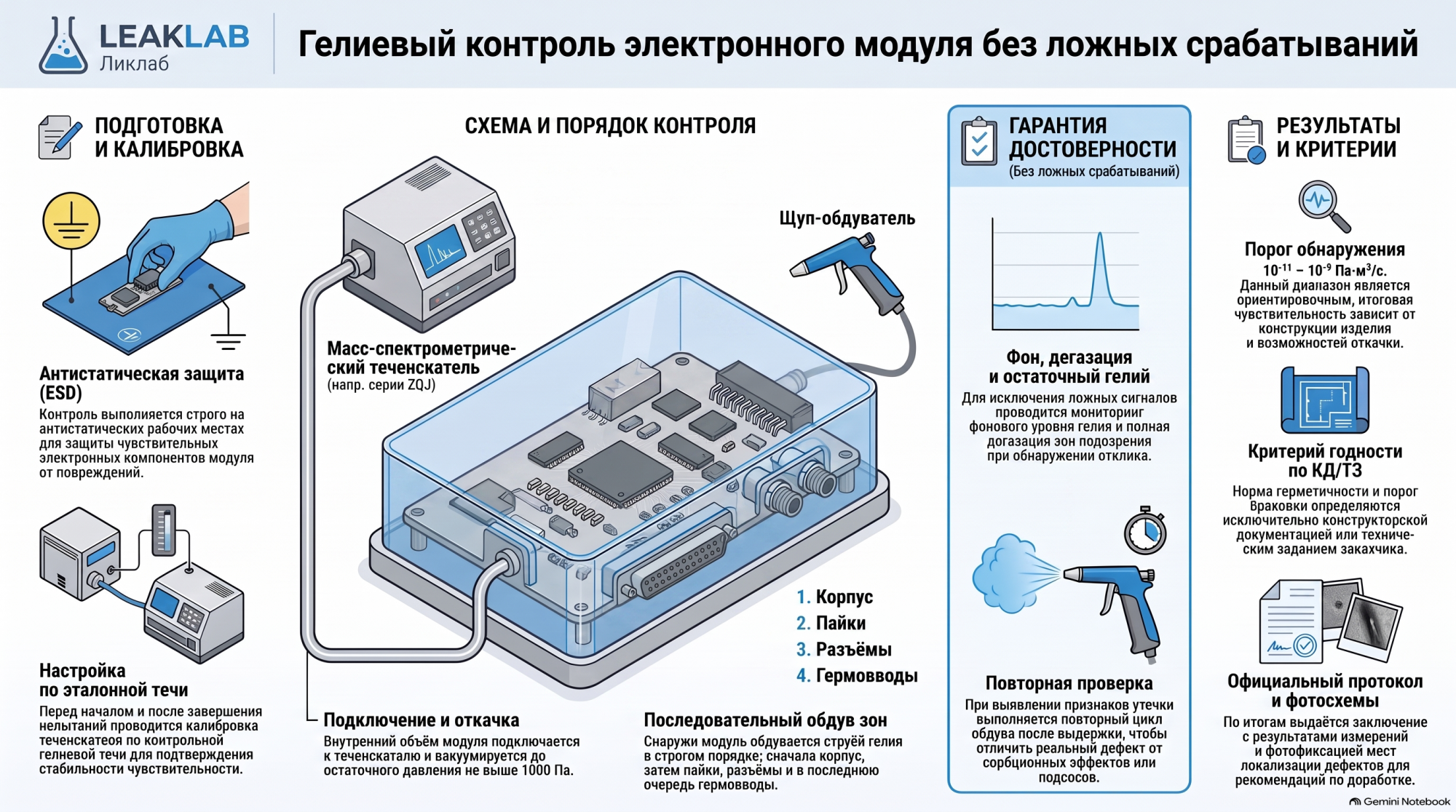

Материалы NotebookLM дополняют статью наглядной последовательностью: подготовка электронного модуля, исключение крупной течи, насыщение пробным газом, стабилизация, измерение сигнала и документирование результата.
Обучающий видеоэксплейнер
Аудио «Подробный анализ»
Скачать подробную презентацию в PDF

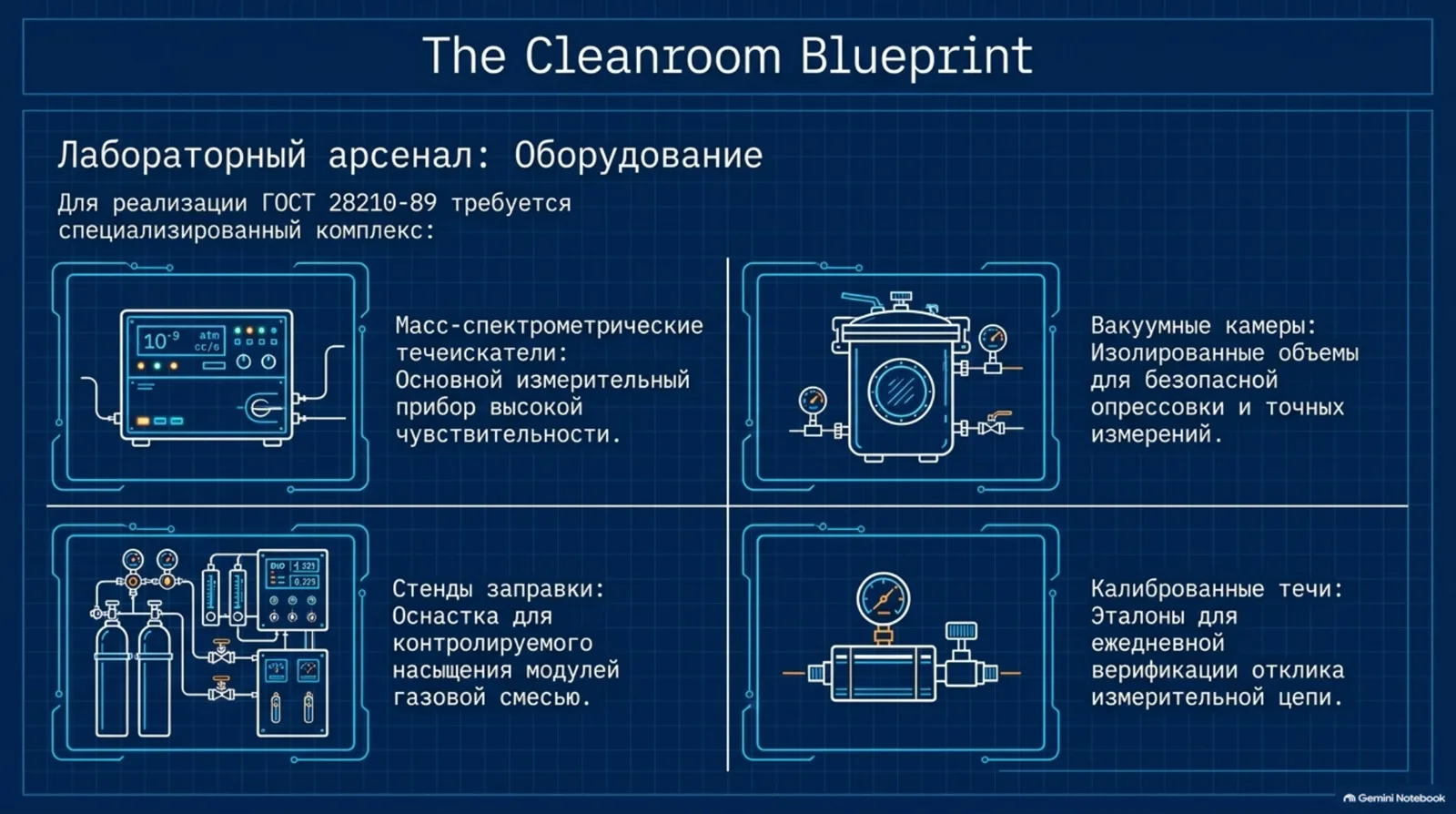

Слайды презентации
Инженерное сопровождение LeakLab
Лаборатория контроля герметичности LeakLab помогает сформировать исходные требования, подобрать метод и оснастку, выполнить испытания, разработать технологическую карту и подготовить понятный протокол. Объём работ и критерии приёмки согласуются по документации на изделие; неподтверждённые свойства и статусы в заключение не включаются.
Связанные разделы: Вакуумные камеры · Калиброванные течи.
Обсудить задачу контроля герметичности
Направьте чертёж, описание контролируемого объёма, рабочее давление, среду и допустимую утечку. LeakLab предложит последовательность проверки и состав оборудования.
Нормативная и техническая литература
- ГОСТ 28210-89. Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Q: Герметичность.
- IEC 60068-2-17. Основные методы испытаний на воздействие внешних факторов. Испытание Q: герметичность.
Статусы нормативных документов проверены на дату подготовки публикации. Перед применением в договорной или приёмочной документации необходимо проверить действующую редакцию, изменения и область применения для конкретного изделия.
