Научно-техническая серия LeakLab · публикация 8 из 10
Разделить течь по краю, газоотделение и диффузию через образец. Материал показывает, как превратить нормативное или проектное требование в воспроизводимое испытание: определить входные данные, выбрать схему, проверить измерительную цепь и оформить доказательный результат.
Основная страница услуги: Газопроницаемость материалов: ячейка, холостой опыт и время запаздывания. Эта публикация раскрывает инженерную логику подготовки и контроля, но не заменяет утверждённую программу конкретного изделия.
1. Область применения и границы документа
Методика по задаче материала и применимой НД. Газопроницаемость характеризует перенос газа через материал, а не дефектный канал. Для плёнок и листов ASTM D1434-23 описывает манометрическое определение скорости газопереноса, проницаемости и, для однородных материалов при обосновании, коэффициента проницаемости. Масс-спектрометрическая схема добавляет газоспецифичное измерение, но требует отдельной валидации ячейки.
Важное разграничение. Минимальный обнаруживаемый поток прибора характеризует измерительную систему в заданных условиях. Допустимая утечка является требованием к изделию. Между ними предусматривают технически обоснованный запас, учитывающий фон, нестабильность и неопределённость.
2. Какие исходные данные нужны
До выбора течеискателя и оснастки составляют паспорт задачи. Если хотя бы один из ключевых параметров неизвестен, методику сначала уточняют на контрольном образце или опытном стенде.
- материал, структура и направление вырезки образца
- толщина и рабочая площадь с картой измерений
- испытательный газ, чистота и перепад парциального давления
- температура, влажность и предварительное кондиционирование
- тип уплотнения и допустимая нагрузка на кромку
- требуемые показатели: GTR, permeance, P или время запаздывания

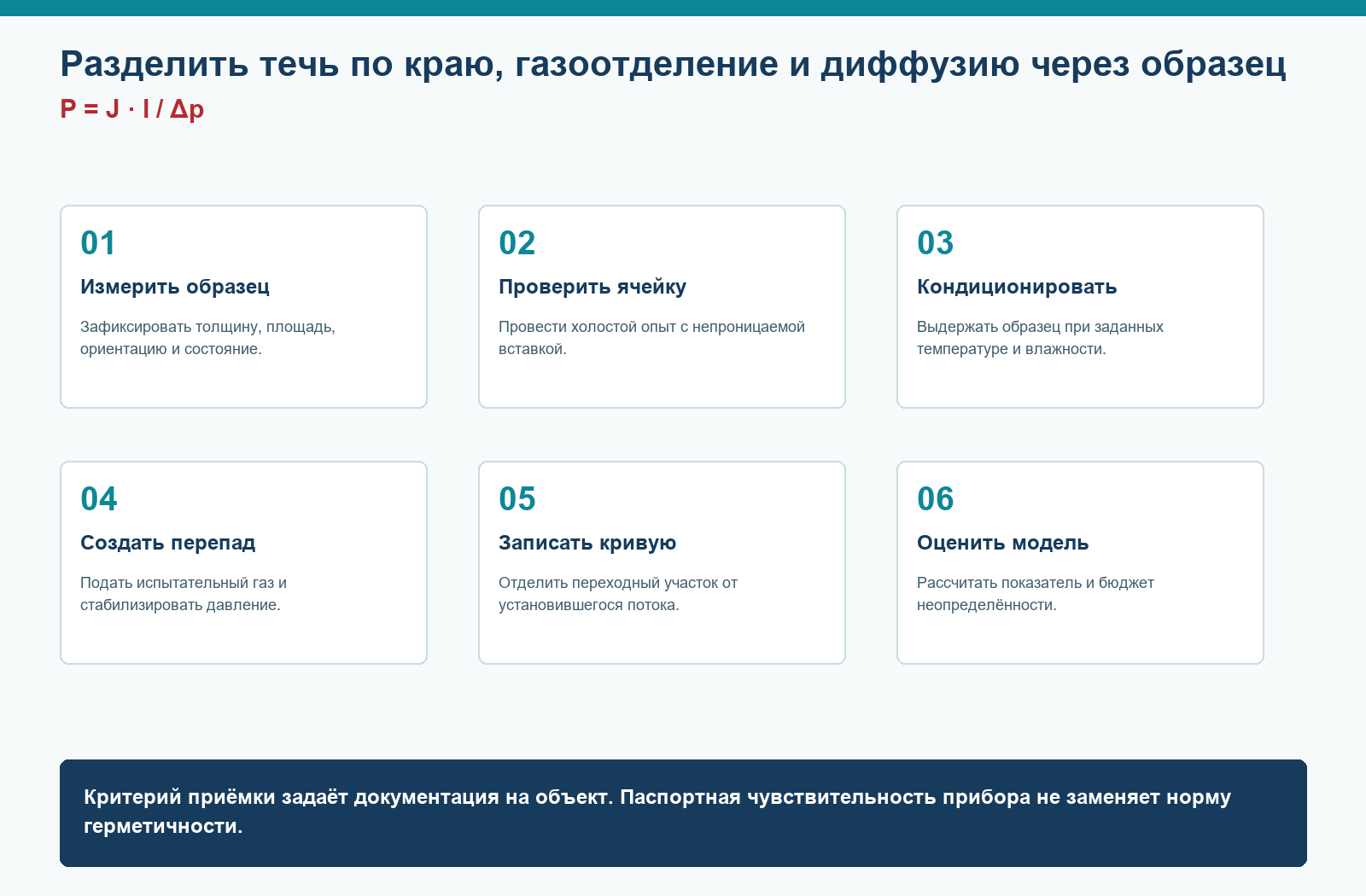

3. Последовательность выполнения

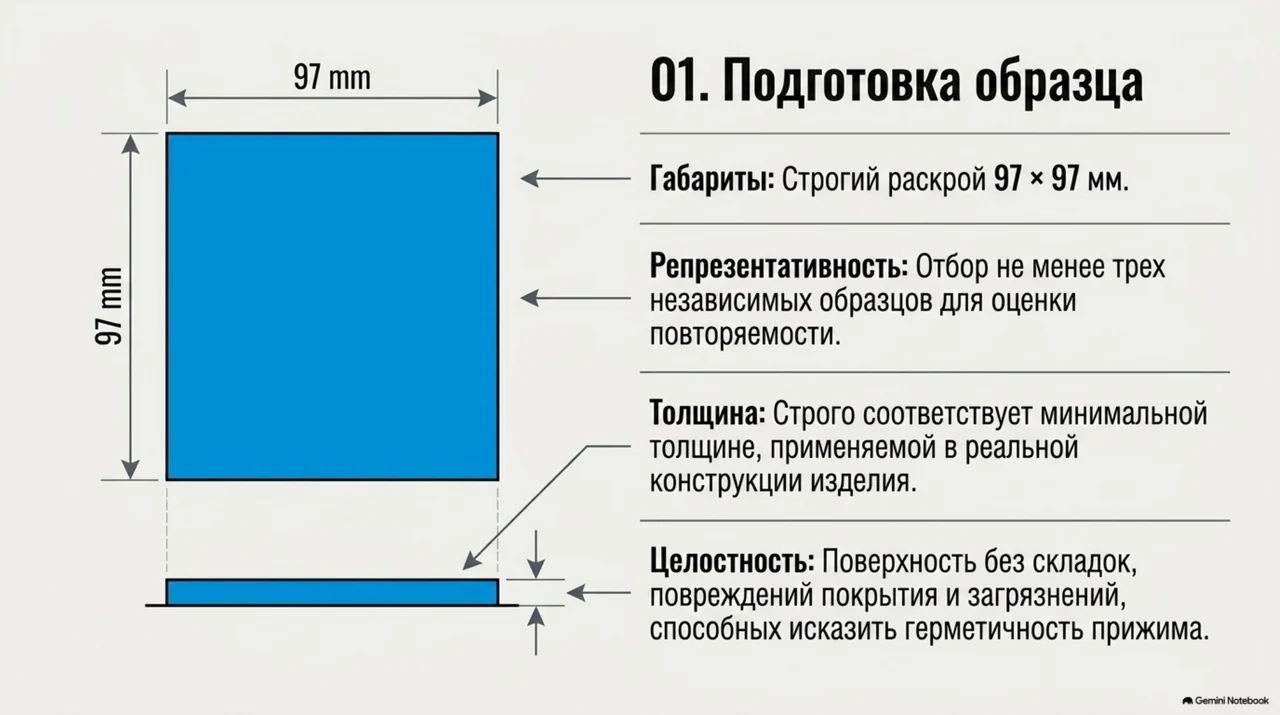

01. Измерить образец
Зафиксировать толщину, площадь, ориентацию и состояние.
02. Проверить ячейку
Провести холостой опыт с непроницаемой вставкой.
03. Кондиционировать
Выдержать образец при заданных температуре и влажности.

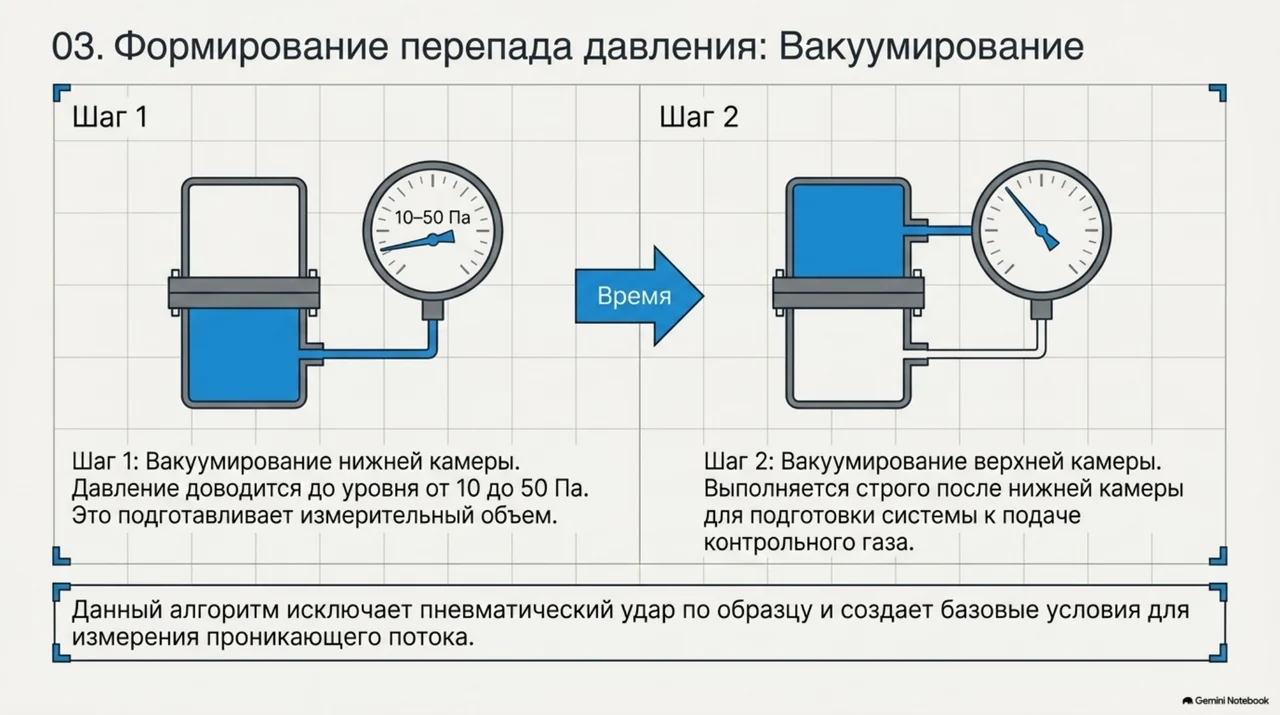

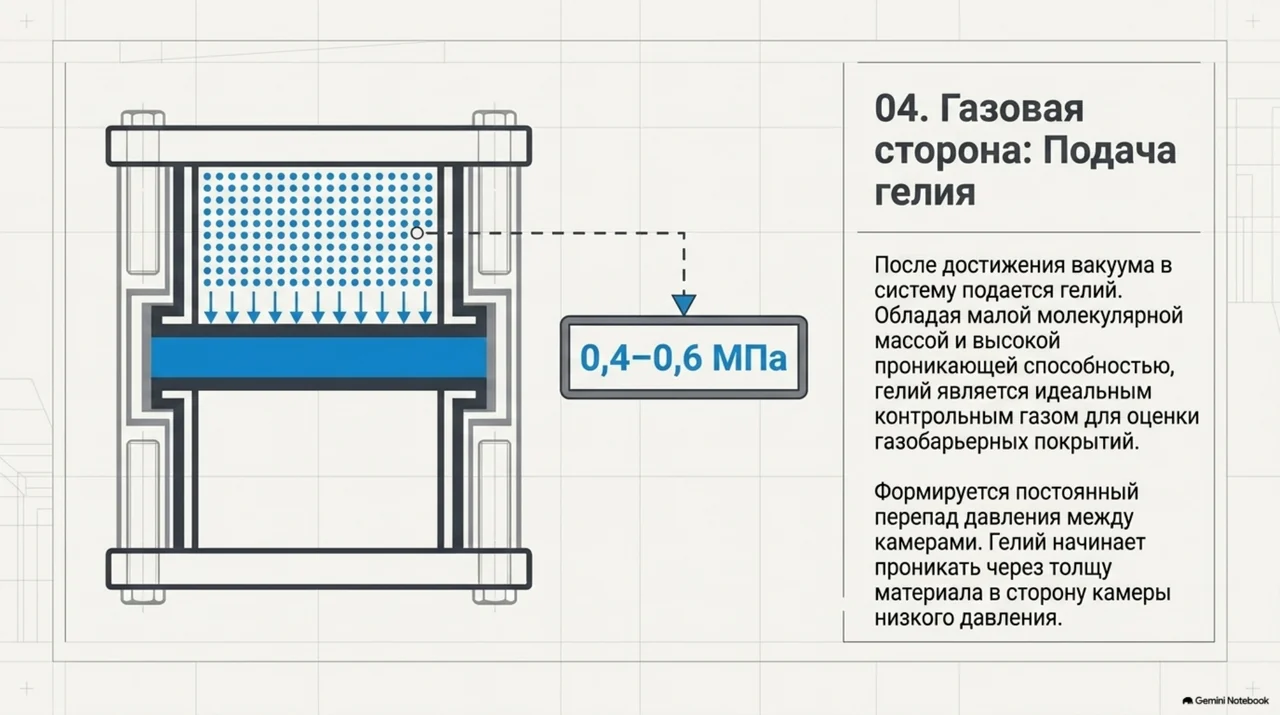

04. Создать перепад
Подать испытательный газ и стабилизировать давление.

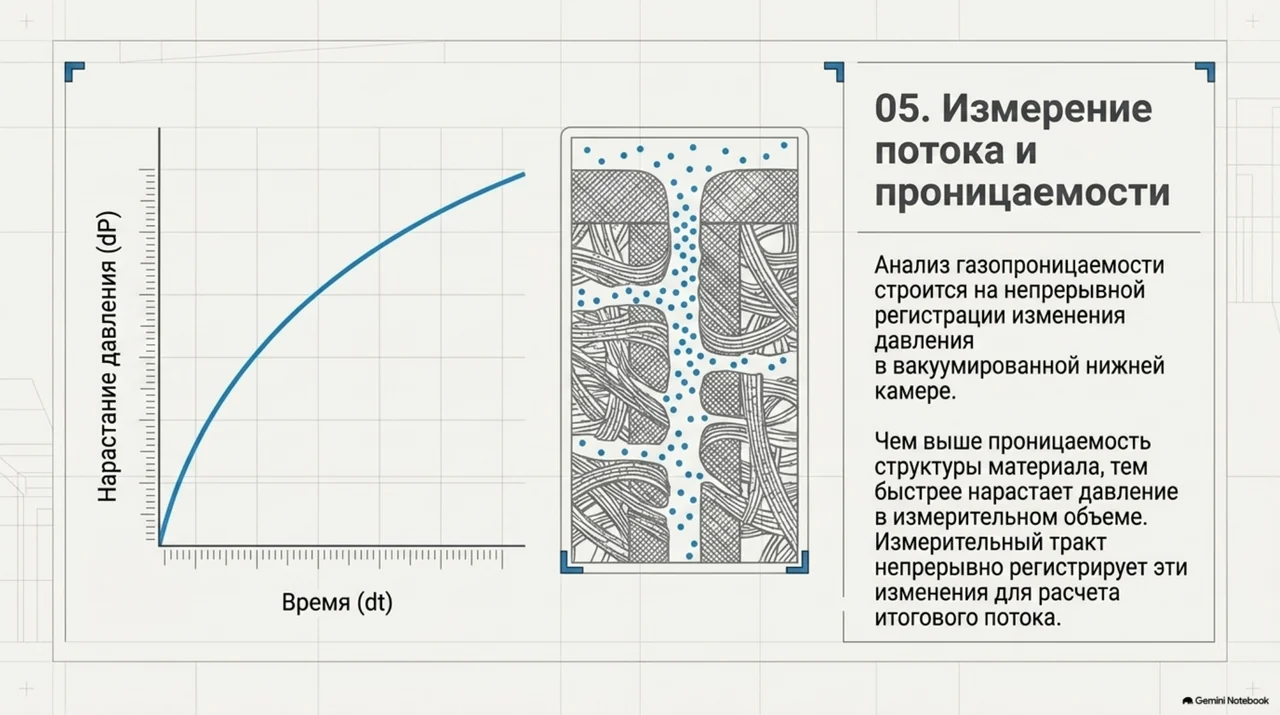

05. Записать кривую
Отделить переходный участок от установившегося потока.
06. Оценить модель
Рассчитать показатель и бюджет неопределённости.
4. Контрольная матрица
| Группа | Параметр | Что означает | Чем подтверждается |
|---|---|---|---|

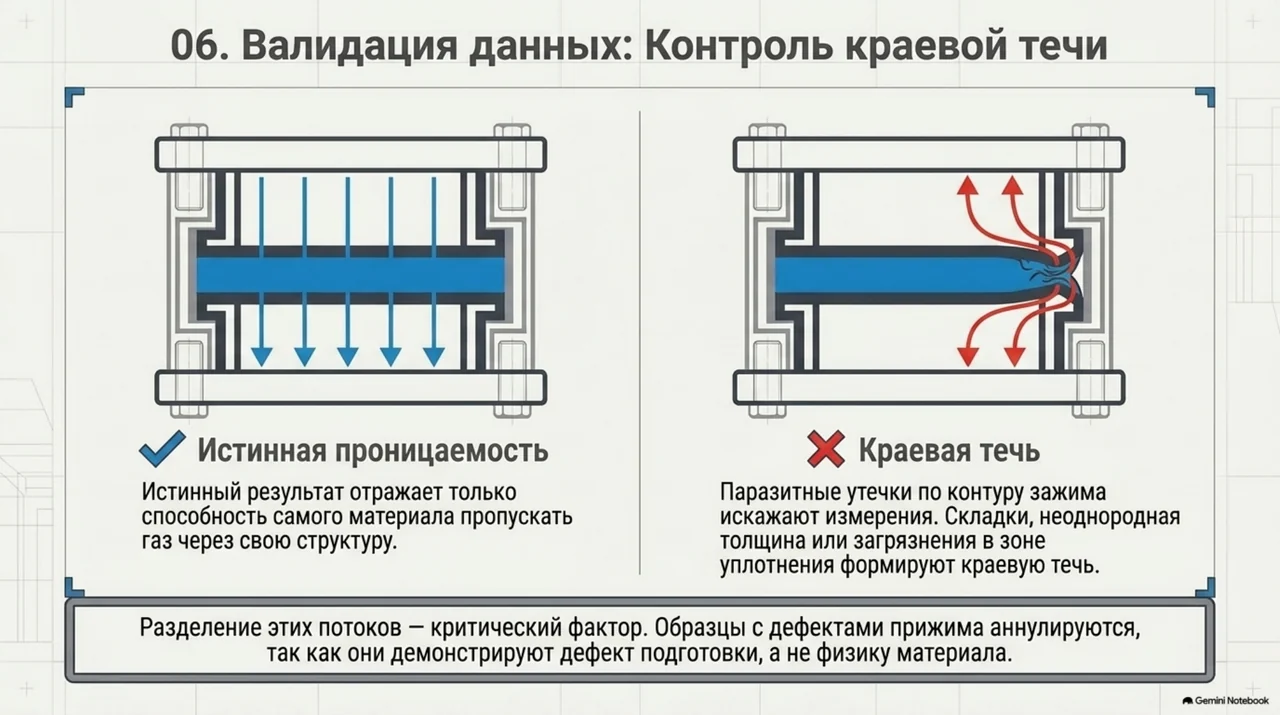

| Вклад | Краевая утечка | Обход образца по уплотнению | Холостой опыт и контроль кромки |
| Вклад | Газоотделение | Влага и растворители из образца | Кондиционирование и фон |
| Вклад | Диффузия | Перенос через толщину | Установившийся участок |
| Параметр | Время запаздывания | Переход к стационарному переносу | Полная временная кривая |
| Параметр | Толщина | Нормирование результата | Несколько точек измерения |
5. Измерительная модель
P = J · l / Δp
Коэффициент проницаемости P связывают с установившимся потоком J, толщиной l и перепадом парциального давления Δp только при выполнении предпосылок модели. Для многослойных и неоднородных материалов нормирование на толщину требует отдельного обоснования.
Формула в публикации служит для понимания связи параметров и предварительного расчёта. Полная модель конкретной установки должна учитывать её схему, диапазон датчиков, процедуру нулевой коррекции и способ приведения результата к заданным условиям.
6. Неопределённость и воспроизводимость
ASTM указывает на зависимость результатов от процедуры, лаборатории, влажности, остаточных растворителей, неоднородности и истории материала. Поэтому отчёт должен содержать необработанную кривую, холостой опыт, режим кондиционирования и точное описание образца. Одно число без этих данных плохо переносится между установками.
Частые методические ошибки
- Называть сквозную краевую течь проницаемостью материала.
- Не проводить холостой опыт ячейки.
- Использовать номинальную, а не измеренную толщину.
- Сокращать испытание до установления стационарного участка.
- Сравнивать материалы, испытанные при разной влажности и температуре.

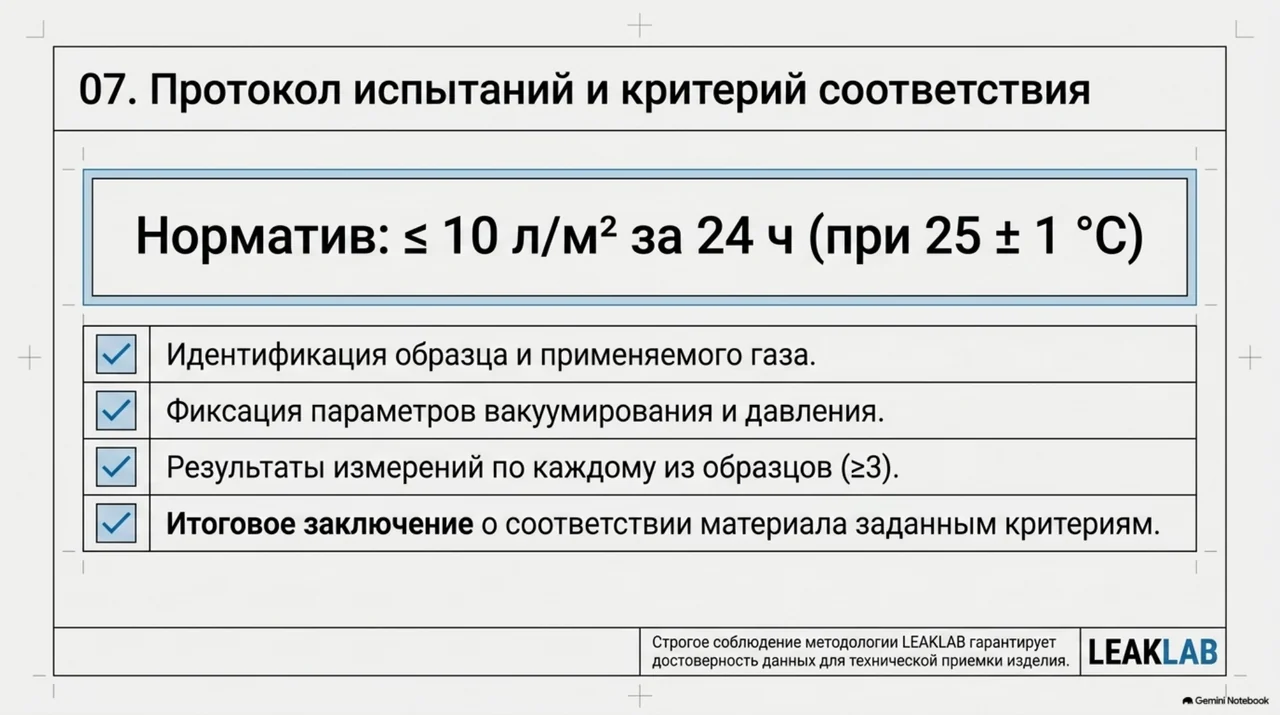

7. Что должно остаться после испытания
Качественный протокол позволяет другому специалисту восстановить конфигурацию и понять, почему принято решение. Минимальный комплект включает:
- паспорт образца и карта толщины
- протокол холостого опыта
- временная кривая потока
- расчёт GTR или коэффициента при обосновании
- бюджет неопределённости и область применимости
При повторном контроле используют ту же систему единиц, те же приведённые условия и сопоставимый режим. Изменение метода или оснастки отмечают отдельно, чтобы тренд не выглядел лучше или хуже только из-за другой процедуры.
Мультимедийный разбор газопроницаемости

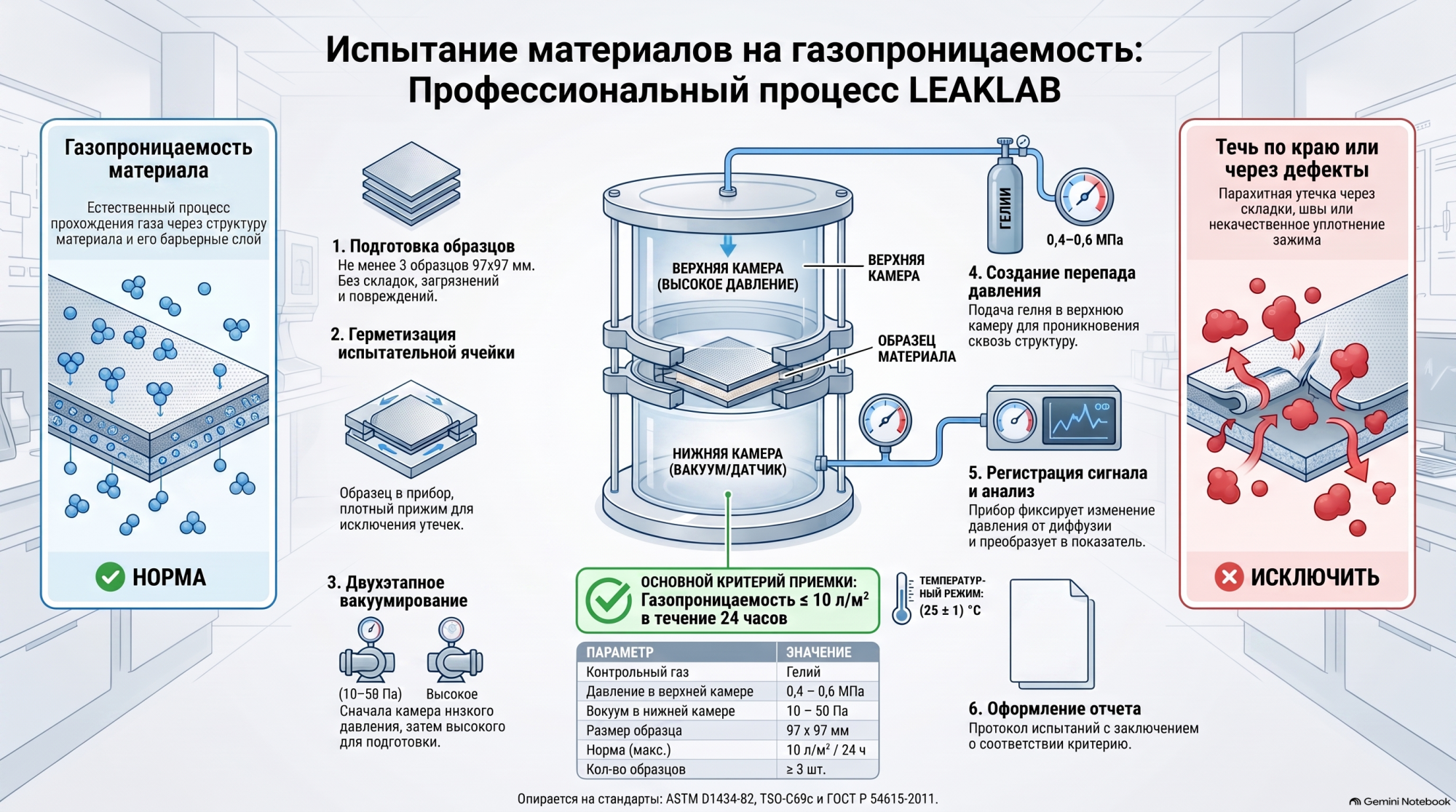

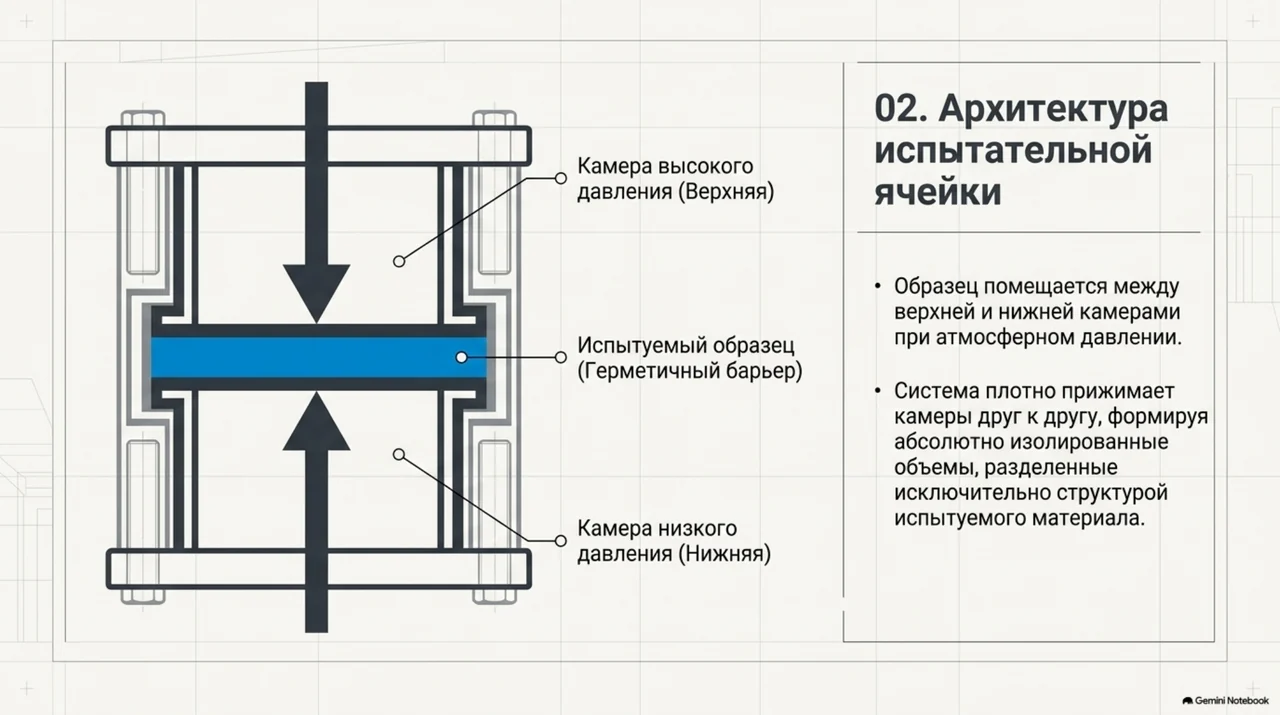

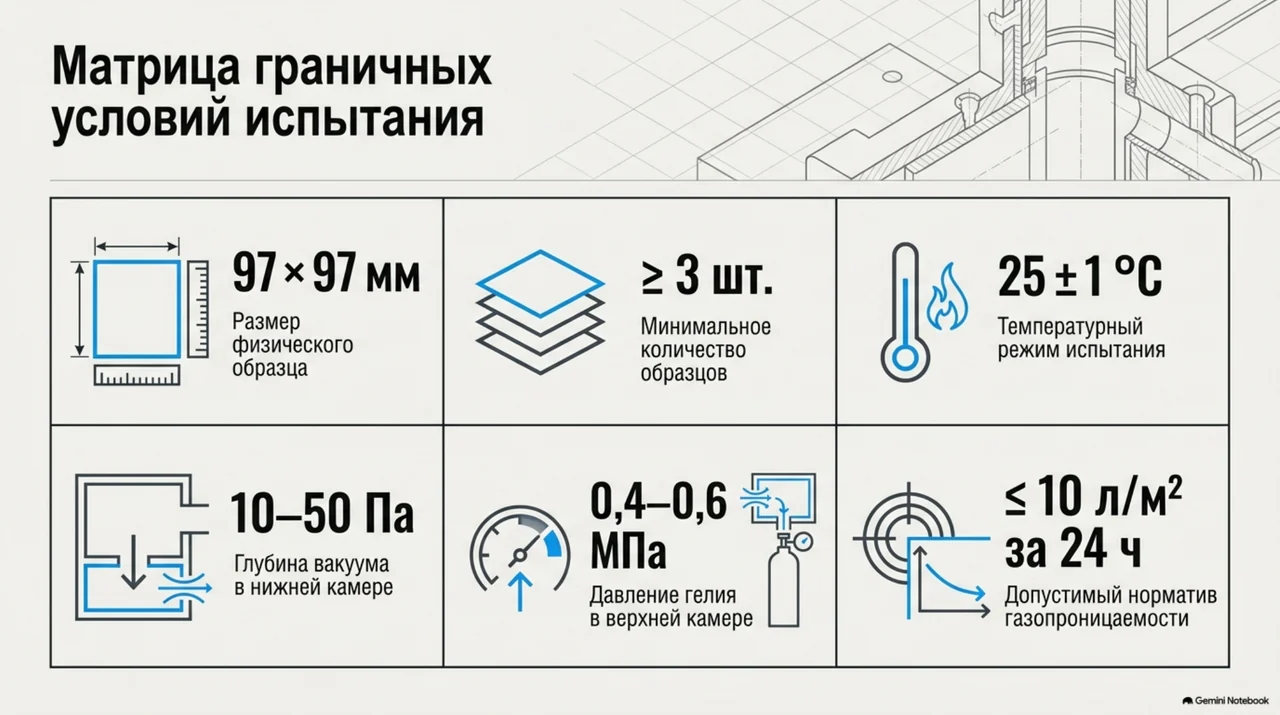

Материалы NotebookLM показывают физическую схему переноса газа, устройство двухкамерной ячейки и последовательность измерения. Численные режимы в слайдах относятся к рассмотренному примеру испытаний; для другого материала их назначают по применимой нормативной документации и программе испытаний.
Обучающий видеоэксплейнер
Аудио «Подробный анализ»
Скачать проверенную презентацию в PDF
Слайды презентации
Инженерное сопровождение LeakLab
Лаборатория контроля герметичности LeakLab помогает сформировать исходные требования, подобрать метод и оснастку, выполнить испытания, разработать технологическую карту и подготовить понятный протокол. Объём работ и критерии приёмки согласуются по документации на изделие; неподтверждённые свойства и статусы в заключение не включаются.
Связанные разделы: Масс-спектрометрические течеискатели · Измерение давления и вакуума.
Обсудить задачу контроля герметичности
Направьте чертёж, описание контролируемого объёма, рабочее давление, среду и допустимую утечку. LeakLab предложит последовательность проверки и состав оборудования.
Нормативная и техническая литература
- ASTM D1434-23. Стандартный метод определения характеристик газопроницаемости полимерных плёнок и листов.
- ISO 15105-1:2007. Пластмассы. Плёнки и листы. Определение скорости газопереноса. Часть 1. Методы дифференциального давления.
Статусы нормативных документов проверены на дату подготовки публикации. Перед применением в договорной или приёмочной документации необходимо проверить действующую редакцию, изменения и область применения для конкретного изделия.
