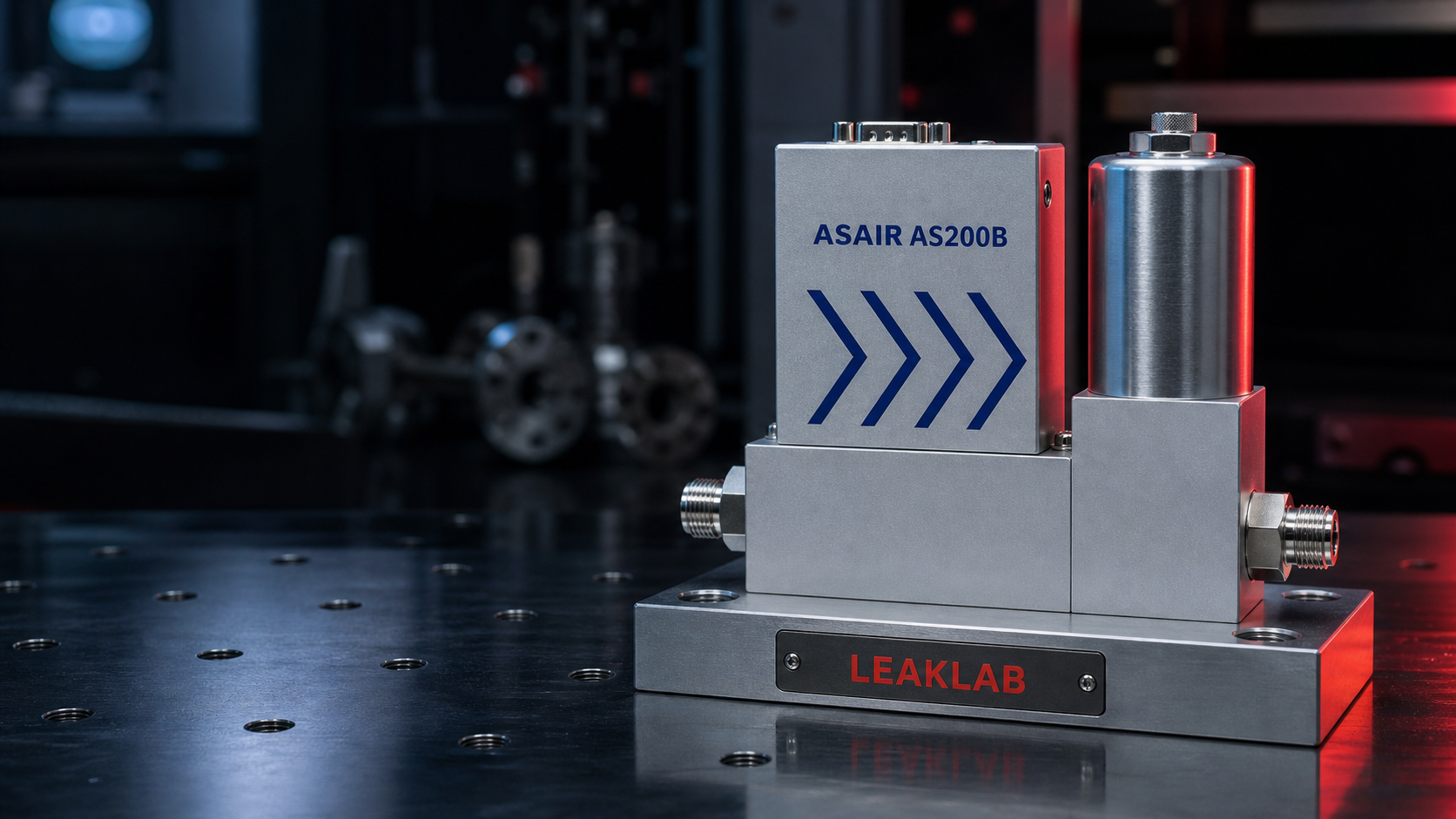

ASAIR AS200B — цифровой регулятор массового расхода для дозирования сухих, чистых и некоррозионных газов. Его задача — не просто показать поток, а замкнуть контур измерения и регулирования в установке.
Как работает контур массового расхода

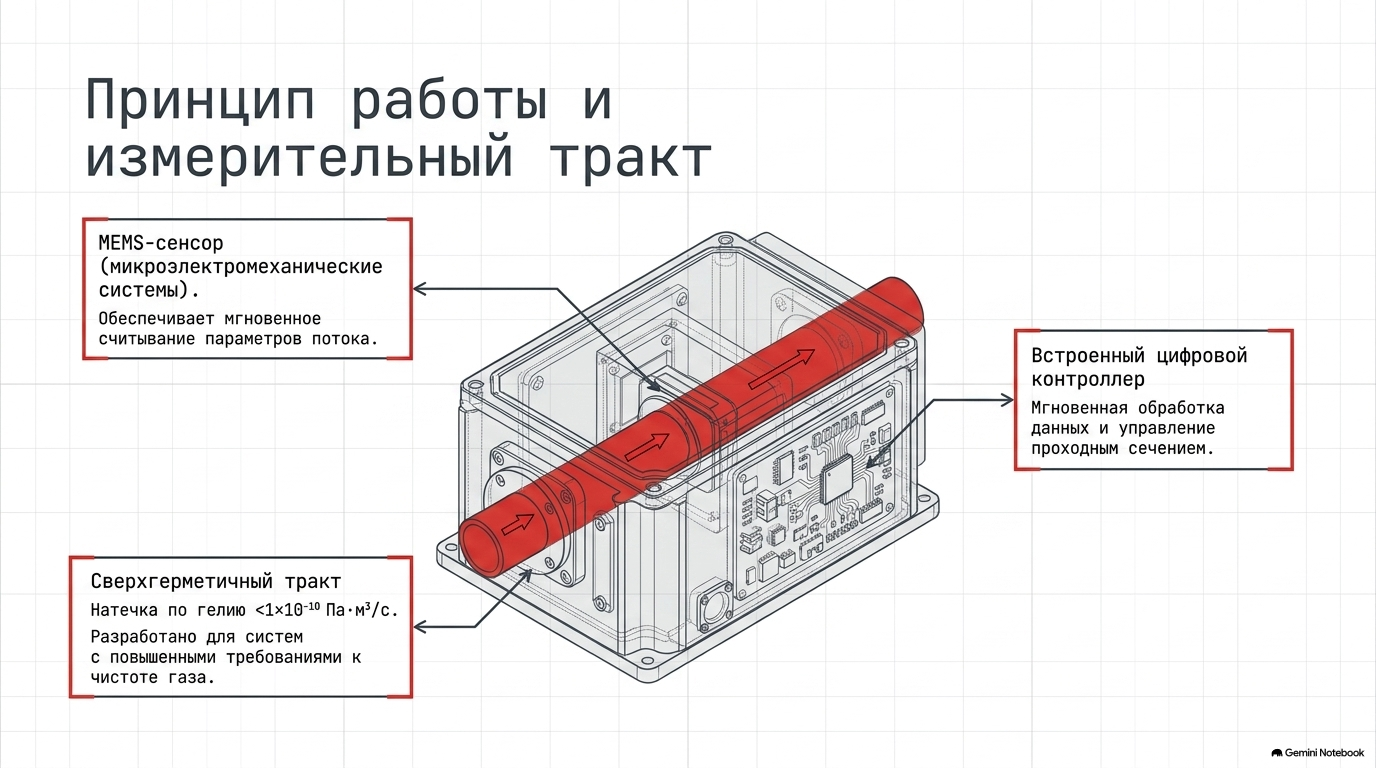

Газ проходит через измерительный канал, а MEMS-сенсор оценивает массовый расход по тепловому переносу. Электроника сравнивает измеренное значение с заданием и управляет встроенным клапаном. В результате прибор одновременно выполняет три функции: измеряет поток, регулирует его и передаёт состояние верхнему уровню автоматизации.
Подтверждённые характеристики AS200B
| Параметр | AS200B | Что проверить перед заказом |
|---|---|---|
| Полный диапазон | 0–50 SLM по N₂ | Калибровочный газ и требуемую рабочую точку |
| Погрешность | ±1,0% отсчёта выше 35% шкалы; ±0,35% шкалы ниже 35% | Условия, в которых нормирована погрешность |
| Линейность / повторяемость | ±0,5% / ±0,2% шкалы | Не подменять повторяемость абсолютной точностью |
| Время отклика | 1 с | Динамику всей газовой линии, включая объём и давление |
| Максимальное давление | 0,45 МПа | Перепад давления и допустимое давление на входе/выходе |
| Температура эксплуатации | +5…+45 °C | Температуру газа и окружающей среды |
| Сигналы | RS‑485; 1–5 В или 4–20 мА | Конкретную распиновку, протокол и аналоговое исполнение |
| Масса | 0,95 кг | Монтажную ориентацию и опору трубопровода |
Почему «тот же расход» не всегда означает тот же режим
Калибровочный газ
Теплофизические свойства газов различаются. Коэффициент пересчёта должен быть подтверждён для выбранной смеси, а не принят по аналогии.
Нормальные условия
SLM — нормированный объёмный эквивалент массового расхода. Температура и давление приведения должны быть единообразны во всей документации.
Рабочая точка
Точность регулирования оценивают там, где процесс действительно работает, включая минимальный устойчивый расход и запас по клапану.
Перепад давления
Клапану нужен достаточный перепад, но система не должна превышать допустимое давление прибора и присоединений.
Чистота газа
Частицы, конденсат и коррозионные компоненты меняют теплопередачу и могут повредить измерительный канал или клапан.
Автоматизация
Нужно заранее определить адресацию, аварийные состояния, масштаб аналогового сигнала и поведение при потере связи.
Визуальный разбор AS200B

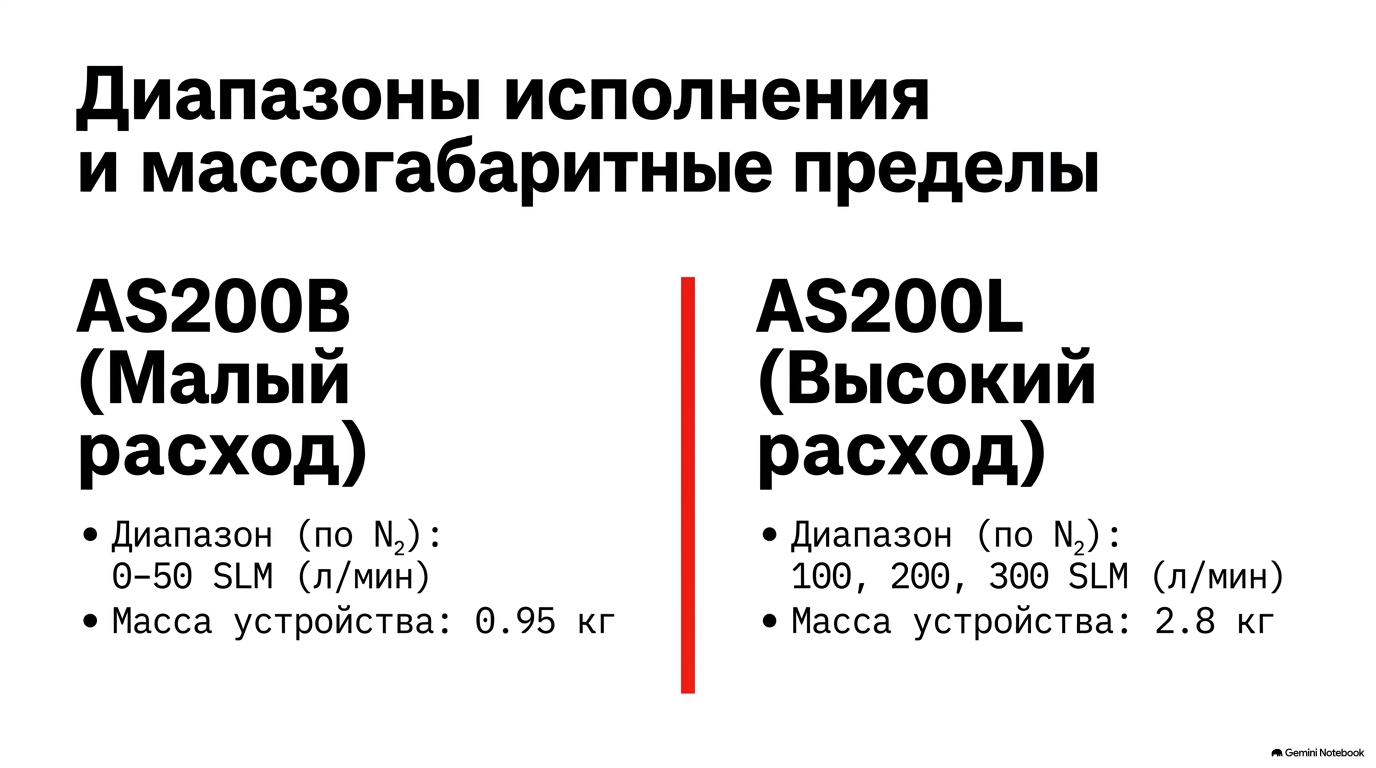

Подготовлены русскоязычные аудиоразбор, видеообзор и техническая презентация. В статью включены только два слайда без смешения диапазонов и ошибок в единицах.
Что включить в техническое задание
- газ или состав смеси, диапазон и типичные рабочие точки;
- температуру, входное и выходное давление, допустимый перепад;
- требуемую точность, повторяемость и динамику регулирования;
- материалы, чистоту газа и требования к внешней герметичности;
- тип фитингов, монтажную ориентацию и доступное пространство;
- RS‑485 или аналоговый интерфейс, питание и логику аварий;
- свидетельство калибровки, проверку на стенде и формат протокола.
