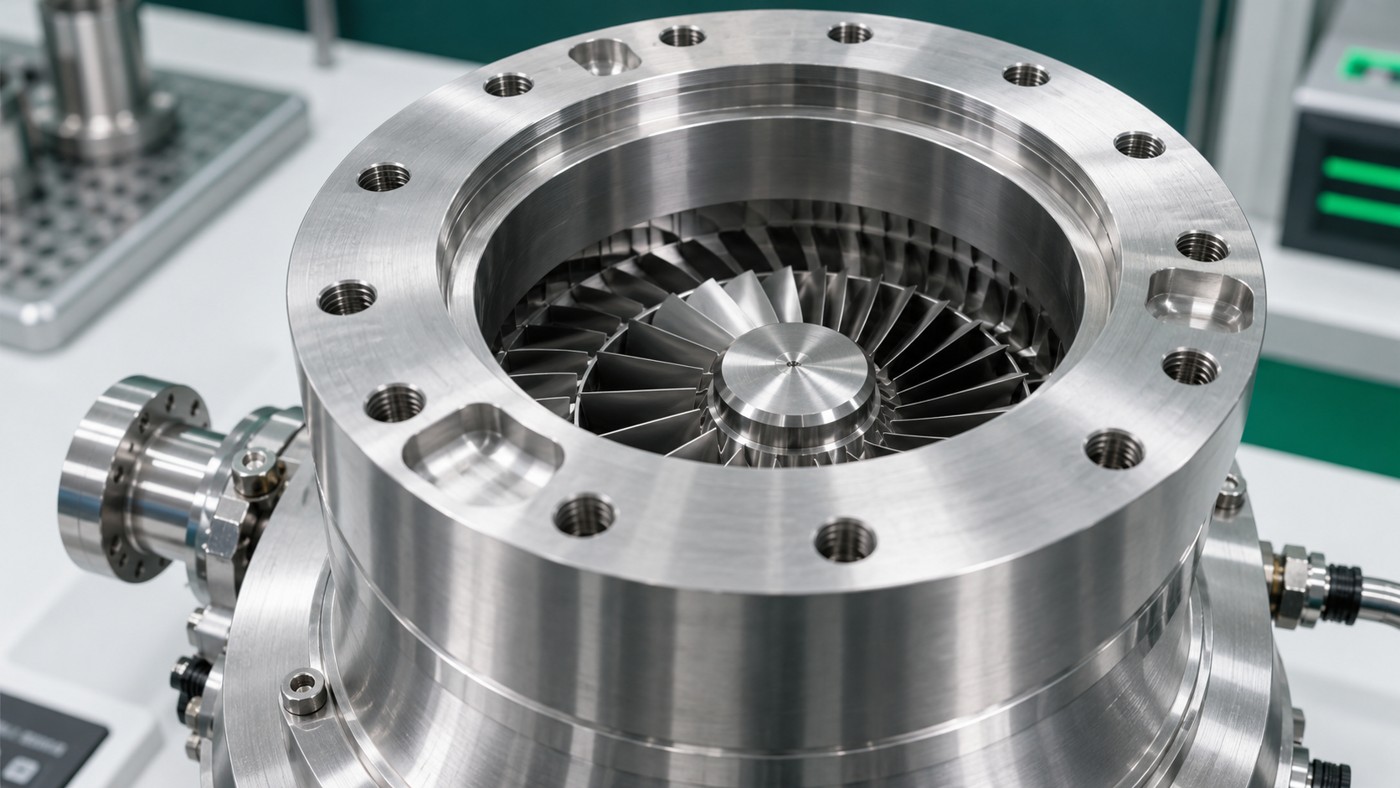

Обложка: концептуальная визуализация оборудования. Устройство патентного решения раскрыто в схеме и описании ниже.
Высокоскоростной ротор хранит механическую энергию. Японская заявка описывает специальные участки входного фланца, способные поглощать часть ударного воздействия при аварии внутри турбомолекулярного насоса.
Почему безопасность начинается с крепления
Турбомолекулярный насос соединяется с вакуумной камерой через входной фланец. В нормальном режиме это жёсткое и герметичное соединение. Но при контакте вращающегося ротора со статором или другой неподвижной деталью момент передаётся корпусу. Через крепёж нагрузка может достигнуть камеры и её опор.
Заявка рассматривает не новый принцип откачки, а поведение корпуса и крепления при таком событии. В описании сопоставлены два направления воздействия: окружное, связанное с вращением, и радиальное относительно оси фланца. Решение направлено на смягчение обоих компонентов, причём радиальное воздействие составляет важную часть поставленной задачи.
Два разных механизма поглощения
Рядом с болтовым отверстием в радиальном направлении выполнена выемка. Её глубина меньше толщины фланца: материал не удалён насквозь, остаётся первый тонкостенный участок. Такая геометрия оставляет пространство, в котором болт может изгибаться при аварийной нагрузке. Деформация крепежа помогает поглощать радиальную составляющую воздействия.
С другой стороны предусмотрено отдельное сквозное отверстие. Оно расположено относительно болтового отверстия в направлении, противоположном вращению ротора, и отделено вторым тонкостенным участком. При передаче момента этот участок может пластически деформироваться, поглощая энергию относительного перемещения корпуса.
Две области работают неодинаково: одна связана с изгибом болта в зоне выемки, другая — с пластической деформацией оставленной перемычки. Поэтому нельзя заменить описание общим утверждением «во фланце сделаны отверстия для снижения веса». Геометрия здесь функциональна и привязана к оси, направлению вращения и крепёжному узлу.
Что показывают и чего не показывают схемы

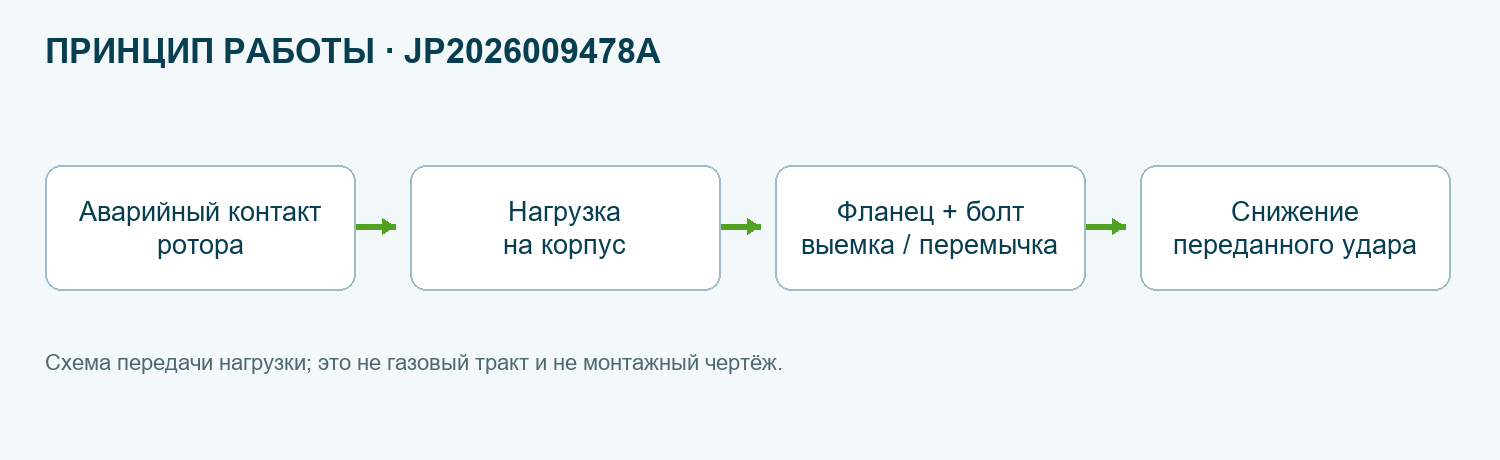

В заявке приведены виды фланца, увеличенный участок крепления, сечение и концептуальные изображения действия выемки и тонкостенной зоны. Также обсуждаются зависимости нагрузки на болт от его перемещения. Эти материалы объясняют принцип механической защиты, но не задают универсальную безопасную конструкцию для любого насоса.
Масса и момент инерции ротора, частота вращения, материал фланца, прочность болтов и жёсткость камеры определяют реальные нагрузки. Перенос формы выемки на другой насос без расчёта и испытаний может ослабить крепление. Намеренно деформируемый участок — часть общей системы безопасности, а не самостоятельная гарантия отсутствия повреждений.
Что это означает для эксплуатации
При выборе турбомолекулярного насоса важно оценивать требования производителя к монтажу и удержанию корпуса, а не ограничиваться скоростью откачки и предельным давлением. Нужно учитывать аварийный момент, способ крепления к камере, опоры и ограничения на подключённые трубопроводы.
Нельзя самостоятельно дорабатывать фланец, сверлить дополнительные отверстия или уменьшать толщину стенок по мотивам этой заявки. Защитный узел проектируется и проверяется вместе с насосом. После аварии деформация таких участков означает необходимость технической оценки и замены повреждённых деталей; это не многоразовый демпфер, который можно без проверки вернуть в работу.
Для вакуумной установки механическая безопасность и герметичность связаны, но не тождественны. Оставшаяся герметичной камера ещё не доказывает исправность крепления после перегрузки. Японская публикация JP2026009478A от 21 января 2026 года описывает заявку, а не подтверждение сертификации конкретной серийной модели.
Технические решения
| Узел или параметр | Что раскрыто в документе | Инженерное значение |
|---|---|---|
| Радиальная выемка | Глубина меньше толщины фланца | Сохраняет первый тонкостенный участок |
| Изгиб болта в зоне выемки | Механизм, объяснённый авторами | Поглощение радиальной составляющей |
| Сквозное отверстие рядом с болтовым | Отделено второй тонкостенной зоной | Ориентировано относительно вращения ротора |
| Пластическая деформация перемычки | Необратимое изменение при перегрузке | Поглощение энергии окружного перемещения |
| Весь монтажный узел | Корпус, фланец, болты и камера | Проверяется как единая конструкция |
Вакуумные системы в LeakLab. Лаборатория контроля герметичности LeakLab помогает с подбором вакуумного оборудования, проверкой герметичности и согласованием испытательного стенда под рабочий объём, газовую среду и требуемый режим. Для обсуждения задачи укажите диапазон давления, время откачки и условия эксплуатации.
Патентный документ: JP2026009478A «Vacuum pumps and casings», публикация 21.01.2026.
