Обложка: концептуальная визуализация оборудования. Устройство патентного решения раскрыто в схеме и описании ниже.
Российский патент объединяет герметичную аэродинамическую трубу, вакуумную откачку и оптическую регистрацию движения частиц. Такой подход позволяет исследовать обтекание образца, не вводя измерительный зонд непосредственно в изучаемую область потока.
Две независимые задачи: движение и разрежение
В установке нужно одновременно организовать движение воздуха и установить пониженное давление. Эти функции выполняют разные устройства: вентилятор циркулирует воздух по замкнутому контуру, а вакуумный насос удаляет часть газа из герметичного объёма. Если смешать эти функции, станет непонятно, что именно изменяет скорость, а что — плотность среды.

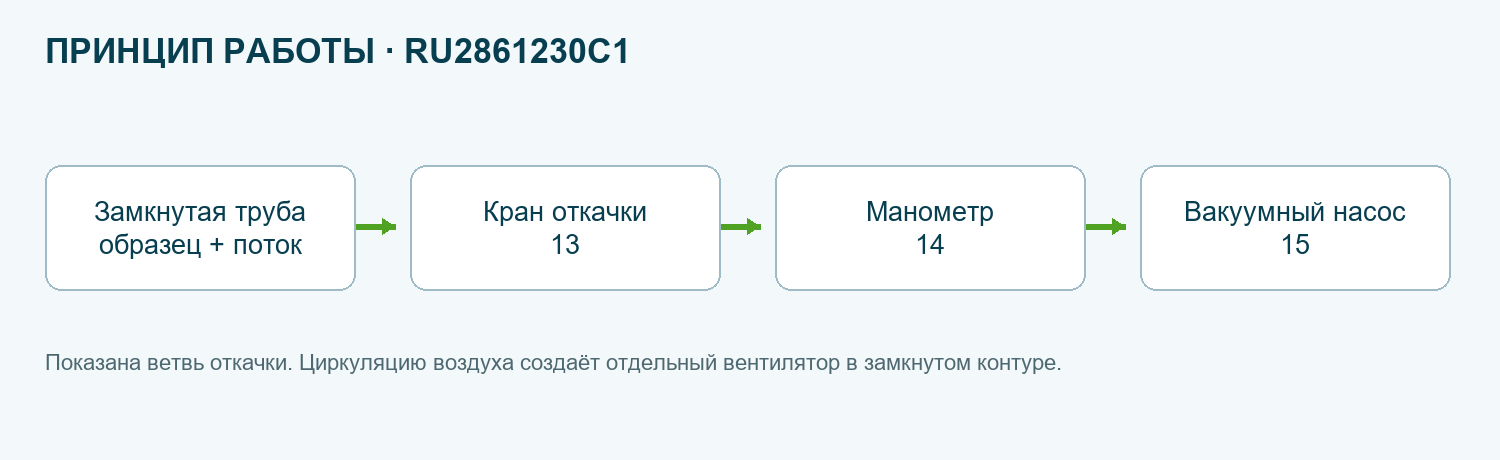

Измерительный участок соединён с двумя изогнутыми участками, возвратными воздуховодами и вентиляторной камерой. Образец помещают внутрь через герметичную крышку. Съёмные фланцы обеспечивают доступ к отдельным элементам. Насос присоединён к линии откачки через кран, а электронный манометр контролирует давление.
Как оптика превращает изображение в измерение
В поток вводят аэрозольные частицы-трассеры. Источник непрерывного лазерного излучения и цилиндрическая линза формируют освещённую плоскость. Высокоскоростная камера наблюдает выбранное сечение через окно и передаёт последовательность изображений компьютеру. Смещение изображений частиц за известный интервал времени позволяет оценивать движение потока.
В описании используется обработка на основе кросс-корреляции. В тестовых экспериментах число видимых трассеров на отдельном изображении было небольшим, поэтому для более полной картины авторы усредняли результаты в серии измерений. Это существенная деталь: красивая фотография освещённых частиц сама по себе ещё не является полным и достоверным полем скоростей.
Перед рабочим участком установлен хонейкомб — сотовый выпрямитель. Он уменьшает поперечные составляющие и помогает упорядочить поток после поворота. Наличие хонейкомба не означает, что любые условия автоматически становятся ламинарными: режим зависит от скорости, плотности, геометрии и самого образца.
Параметры, приведённые авторами
В описании указана скорость наблюдаемых частиц от 0,1 до 20 м/с. Для лазерного источника приведён диапазон 450–480 нм, а также возможность других источников, в частности 400–700 нм. Эти данные относятся к раскрытому исполнению и не являются гарантированными характеристиками любой установки с аналогичной компоновкой.
Для насосной части используется формулировка «разрежение от 0 до 60 кПа». Это не следует превращать в диапазон абсолютного давления 0–60 кПа или в утверждение о достижении высокого вакуума. При подготовке конкретного стенда необходимо отдельно задать абсолютное рабочее давление, атмосферное давление и способ отображения измерения.
Что важно для достоверного эксперимента
Герметичность трубы влияет на стабильность давления, а окна и крышка — на оптический доступ и повторяемость сборки. Перед измерениями проверяют уплотнения и соединения; отдельно проверяют, не меняются ли давление и температура за время серии. Аэрозоль должен достаточно хорошо следовать газу, иначе измеряется движение частиц с заметной инерцией вместо движения среды.
Для количественной работы нужны масштаб изображения, временной интервал между кадрами, оценка искажений окна и достаточное число трассеров. Усреднение улучшает оценку среднего поля, но может сгладить быстрые изменения. Поэтому режим обработки выбирают по задаче: стационарное обтекание и нестационарные вихри требуют разных критериев.
Патент относится к исследовательской системе в разреженной среде. Он не является патентом на новый принцип самого вакуумного насоса. Его ценность — в согласованном сочетании откачки, циркуляции, доступа к образцу и оптической диагностики.
Технические решения
| Узел или параметр | Что раскрыто в документе | Инженерное значение |
|---|---|---|
| Замкнутая герметичная труба | Рабочий участок и возвратный контур | Разделение циркуляции и откачки |
| Вентилятор | Создание движения воздуха | Максимум 20 м/с в описанном исполнении |
| Вакуумный насос и манометр | Снижение и контроль давления | Разрежение до 60 кПа — формулировка описания |
| Лазер + цилиндрическая линза | Освещение выбранной плоскости | Основной пример: 450–480 нм |
| Камера + компьютер | Регистрация и обработка частиц | Диапазон 0,1–20 м/с указан авторами |
Вакуумные системы в LeakLab. Лаборатория контроля герметичности LeakLab помогает с подбором вакуумного оборудования, проверкой герметичности и согласованием испытательного стенда под рабочий объём, газовую среду и требуемый режим. Для обсуждения задачи укажите диапазон давления, время откачки и условия эксплуатации.
Патентный документ: RU2861230C1 «Установка для исследования обтекания поверхностей потоком воздуха в разреженных средах», публикация 29.04.2026.
