Углепластиковый бак может сохранять прочность и одновременно пропускать газ. Чтобы понять причину, одного показания течеискателя недостаточно: необходимо отделить медленную диффузию через материал от течи по сквозной сети микротрещин. Исследование DLR, JAXA, AIST и Технического университета Брауншвейга показывает, как построить такие испытания и какие ошибки возникают при переносе результатов на криогенные конструкции.
Почему герметичность композитов требует отдельной программы
Жидкий водород хранится при температуре около 20 K, то есть −253 °C. Для лёгких авиационных баков углепластик привлекателен небольшой массой, но его полимерная матрица допускает диффузионный перенос газа. В двухстенном баке газ, прошедший через внутреннюю оболочку, попадает в вакуумную теплоизоляцию. Рост давления ухудшает её работу и увеличивает теплоприток. Сквозные повреждения создают другой риск: поток по трещинам может значительно превышать диффузионный фон.
При охлаждении волокна и связующее деформируются по-разному. Возникают остаточные термические напряжения; давление в баке добавляет механические напряжения. Поэтому испытание исходного материала, испытание после охлаждения и контроль нагруженного объекта отвечают на разные вопросы.
Три состояния материала — два механизма переноса
| Состояние | Путь газа | Что означает измерение |
|---|---|---|
| Неповреждённый композит | Растворение газа в матрице и диффузия через толщину | Газопроницаемость материала; длительный выход на установившийся поток |
| Изолированные микротрещины | Трещины не образуют непрерывного пути между поверхностями | Наличие повреждений само по себе ещё не доказывает сквозную течь |
| Связанная сеть трещин | Непрерывные каналы через толщину ламината | Течь, зависящая от раскрытия каналов, давления и температуры |
Коэффициент газопроницаемости характеризует диффузионный перенос при заданных условиях. Поток, который показывает течеискатель, дополнительно зависит от площади образца, толщины и перепада давления. Поэтому сравнивать только показания двух образцов разного размера некорректно. Течь через трещины нельзя описывать тем же коэффициентом как свойство неповреждённого материала.
Как устроен стенд измерения газопроницаемости
Образец зажимают между двумя полостями герметичной ячейки. С одной стороны подают контрольный газ, с другой создают вакуум и измеряют прошедший поток масс-спектрометрическим течеискателем. Давление и температуру регистрируют на стороне подачи; вакуум и поток — на измерительной стороне. Герметичность уплотнения важна не меньше чувствительности прибора: обходной путь по краю образца способен имитировать проницаемость.

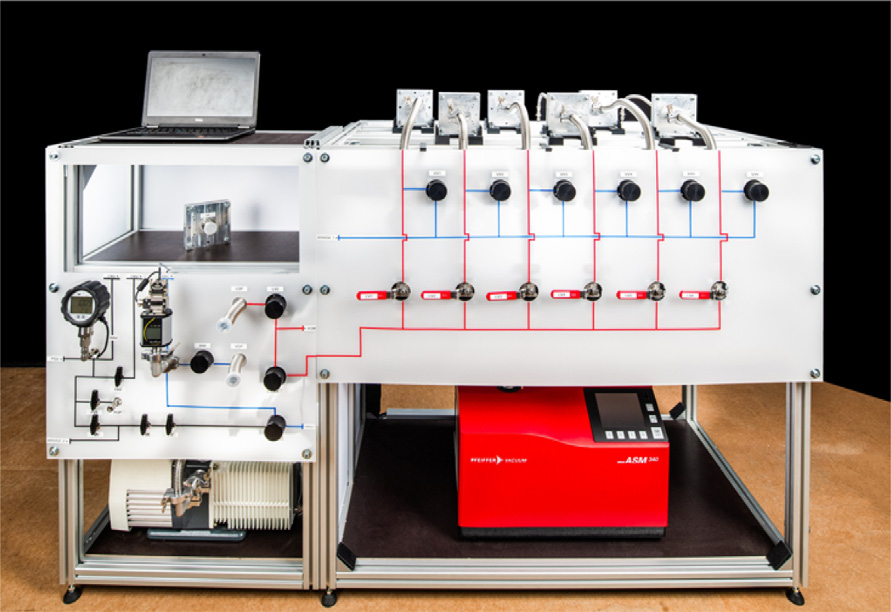

Стенд MSPT в DLR содержит шесть параллельных ячеек. Первую подключают к течеискателю непрерывно, чтобы записать переходный процесс до плато. Затем остальные ячейки подключают поочерёдно для измерения установившегося потока и оценки разброса. Это позволяет выдерживать несколько образцов одновременно, хотя измерительный канал остаётся общим.

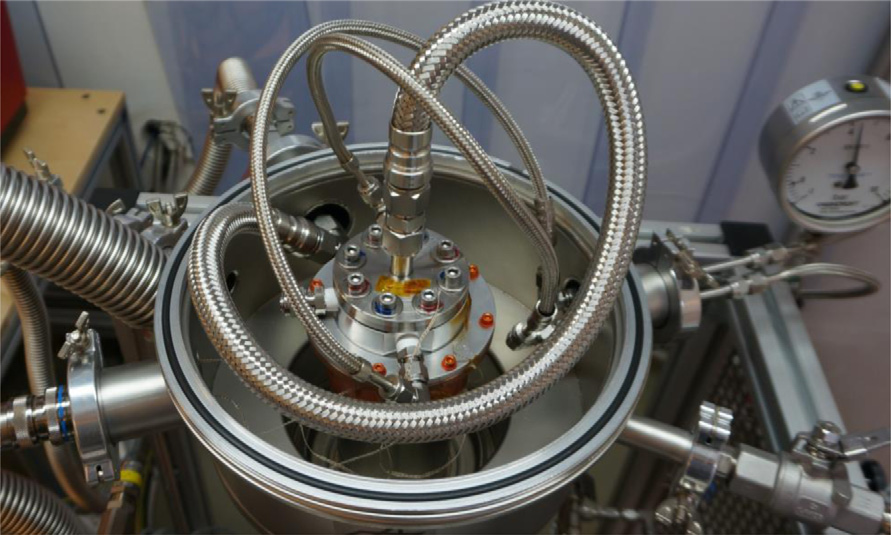

В установке для водорода использован Pfeiffer Vacuum ASM 340. Авторы указывают точность ±15 % по данным изготовителя. Образец уплотняют индием и стягивают восемью болтами. Испытания проводят в оборудованной для работы с водородом лаборатории с вентиляцией. Гелиевую методику нельзя просто перенести на водород без отдельного проектирования газовой безопасности.
Как превратить поток в характеристику материала
В работе используется зависимость P = QL · d / (A · Δp · R · T), где QL — установившийся поток газа в единицах давления, умноженного на объём в секунду; d — толщина; A — рабочая площадь; Δp — перепад давления; R — универсальная газовая постоянная; T — абсолютная температура. При расчёте в СИ поток необходимо перевести в Па·м³/с: 1 мбар·л/с = 0,1 Па·м³/с. Единица полученного P — моль/(с·м·Па).
Практический смысл формулы: для неповреждённого материала установившийся поток растёт с площадью и перепадом давления и уменьшается с толщиной. В серии на перекрёстно армированных образцах толщиной 1 мм при давлениях 2–10 бар поток увеличивался, а рассчитанный коэффициент проницаемости оставался примерно постоянным. Этот результат относится к исследованным образцам и режимам; он не задаёт универсальный закон для повреждённых стенок.
При увеличении толщины выход на плато замедляется. Отсюда полезное решение для разработки: начать с тонких образцов, определить диффузионные параметры, затем проверять перенос модели на толщину проектируемой стенки. Нельзя завершать испытание по первому обнаруженному сигналу — это ещё не установившийся поток.
Гелий как индикатор водородной проницаемости
Прямое сравнение газов авторы выполнили на полиэтилене высокой плотности HDPE, а не на углепластике. Между испытаниями образец выдерживали в вакууме 72 часа для удаления остаточного газа. При комнатной температуре получили PHe = 6,02·10−16 и PH₂ = 1,97·10−16 моль/(с·м·Па): отношение около 3,1. Фон и минимально обнаруживаемый поток для водорода были выше.
Коэффициент 3,1 нельзя использовать как универсальный пересчёт с гелия на водород для CFRP. Диффузия и растворимость зависят от полимера и его структуры. Гелий удобен для сравнительного контроля, но количественное подтверждение водородной проницаемости требует данных именно для выбранного материала.
Температура меняет и поток, и длительность испытания
Для CFRP с перекрёстной укладкой, толщиной 1 мм и испытательным давлением 5 бар получены следующие результаты. При низкой температуре установившиеся значения определяли подгонкой переходной кривой по модели Фика, поскольку долив азота вызывал колебания температуры и сигнала.
| Температура, °C | Удельный поток, мбар·л/(с·м²) | P, моль/(с·м·Па) | D, м²/с | Выход на плато, ч |
|---|---|---|---|---|
| −53,75 ± 4,11 | 8,80·10−6 | 7,26·10−19 | 5,66·10−13 | 236 |
| −34,25 ± 3,32 | 1,86·10−5 | 1,53·10−18 | 1,35·10−12 | 115 |
| 22,56 ± 0,54 | 2,22·10−4 | 1,81·10−17 | 1,14·10−11 | 26 |
| 81,20 ± 0,22 | 1,01·10−3 | 8,31·10−17 | 4,93·10−11 | 8,5 |
При −54 °C ожидание плато занимает почти десять суток, при +81 °C — около рабочей смены. Опыт при −97,4 °C остановили через 228 часов: изменения потока не обнаружили. По модели выход на установившийся режим потребовал бы примерно 4400 часов, или 183 суток. Отсутствие сигнала в течение нескольких дней в таком случае не доказывает нулевую проницаемость.
Что действительно известно при 77 и 20 K

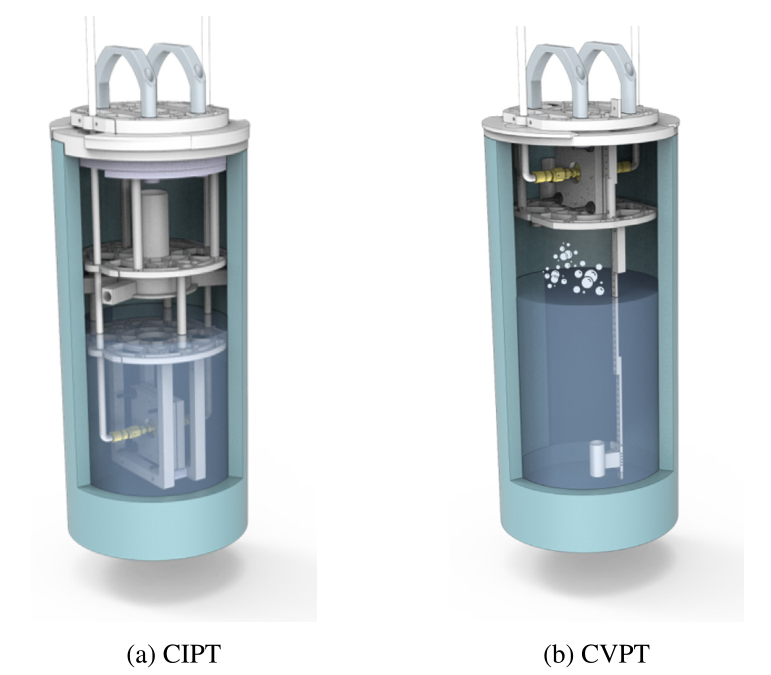

Установка CIPT охлаждает ячейку погружением в жидкий азот до 77 K. CVPT использует холодные пары азота и позволяет получать промежуточные температуры; регулирование уровня жидкости обеспечивает диапазон порядка ±5 °C в длительных опытах. Именно измерения в доступном диапазоне температур дают основу для температурной модели.
Авторы аппроксимируют P зависимостью Аррениуса: P = P₀·exp[−Eₐ/(R·T)]. Затем экстраполируют её за пределы измеренного диапазона. Для 77 K приводится P = 1,46·10−28, для 20 K — 2,33·10−71 моль/(с·м·Па). Это расчётные оценки, а не измеренные значения. Особенно далёкая экстраполяция до 20 K не является подтверждённой характеристикой реального бака.
Сами авторы рассматривают эти числа как ориентировочные оценки нижней границы по порядку величины для предварительного проектирования неповреждённого материала с близким к фиковскому переносом. Подход требует экспериментальной проверки. Применять его к течи через сеть трещин нельзя: там механизм определяется каналами повреждения, а не только диффузией в матрице.
Глиняная барьерная плёнка: снижение потока в 83 раза
Исследована плёнка CBF на основе ориентированных пластинчатых частиц глины. Частицы увеличивают извилистость пути молекул и уменьшают доступное сечение переноса. В середину углепластикового ламината встроили слой толщиной 60 мкм с отношением глины и связующего 70/30. Сравнение выполнено с исходным CFRP при одинаковом давлении 5 бар.
| Показатель | Исходный CFRP | CFRP с барьером CBF |
|---|---|---|
| Начало обнаружения гелия | Примерно 1 час | Более 38 часов |
| Установившийся режим в этой серии | Около 19 часов | Около 270 часов |
| Установившийся поток | Базовый уровень | В 83 раза ниже |
Значения 19 и 26 часов относятся к разным экспериментальным сериям, поэтому не являются противоречием. Эффект барьера особенно интересен при заполнении и охлаждении бака, когда стенка ещё тёплая. Однако ультразвуковой контроль выявил склонность сочетания материалов к расслоению. Повышение доли связующего может улучшить сцепление, но эффективность барьера и механическую совместимость необходимо проверять совместно. Результат на лабораторном образце ещё не подтверждает ресурс полноразмерной конструкции.
Почему одноосного растяжения недостаточно
Авторы исследовали термоциклы с погружением в жидкий азот, одноосное растяжение до 0,4 и 0,8 % и сочетания этих воздействий. В этих сериях каждая точка представляет среднее трёх образцов. Термоциклы преимущественно создавали трещины во внешних слоях, растяжение — в поперечно ориентированных внутренних слоях. Непрерывной сети через всю толщину не обнаружили.
Некоторые трещины раскрывались менее чем на 1 мкм и могли быть пропущены при недостаточном увеличении. Снижение измеренного потока после повреждения также не всегда означает улучшение материала: краевые расслоения способны изменить пути газа и нарушить предположение об одномерном переносе через рабочую площадь.

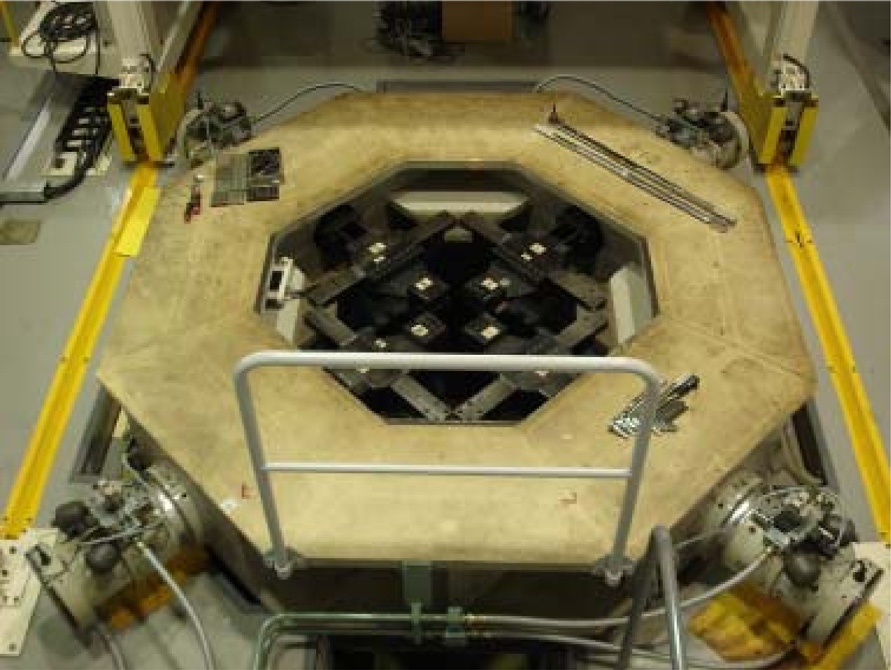

В двухосной серии крестообразный образец нагружали в отношении 1:1 ступенями 45, 60, 65 и 68,8 кН, соответствующими деформациям 0,15; 0,20; 0,21 и 0,22 %. После последней ступени центральный участок вырезали и испытали на поток газа. Следовательно, это контроль материала после нагружения, а не одновременное измерение течи на работающей двухосной машине.
В повреждённом образце возникла значительная течь. При комнатной температуре давление повышали от 0,96 до 1,57 бар абсолютного; затем выполнили дополнительную серию 0,21–0,86 бар. Из-за большого потока достигался предел входного режима течеискателя. При −43 ± 5 °C течь возрастала с понижением температуры при давлениях менее 1 бар. Испытание при 77 K также оказалось ограничено чрезмерным потоком, поэтому количественное измерение в этом режиме получить не удалось.

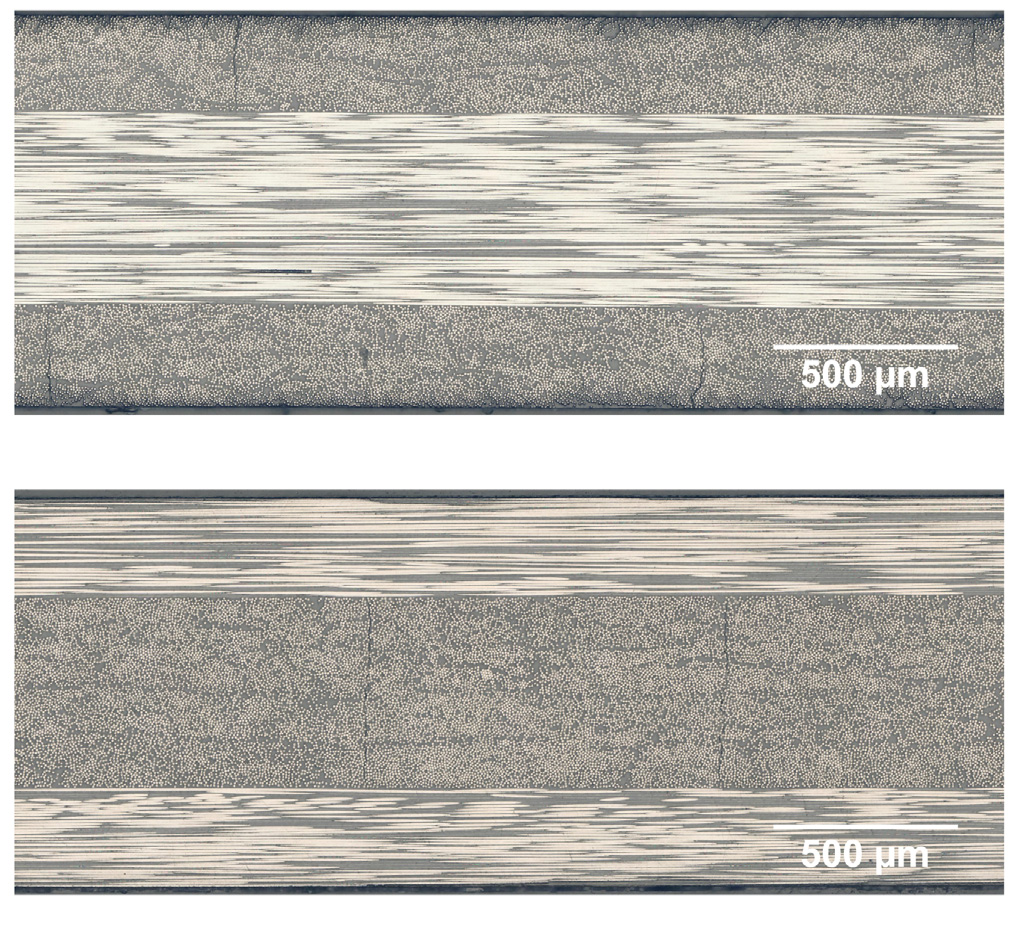

Микрошлифы и измеренная течь дают сильные косвенные признаки связанной сети трещин, но трёхмерная связность непосредственно не визуализирована. Причина изменения течи при охлаждении тоже не доказана прямым измерением раскрытия трещин. Двухосная и одноосная серии использовали разные материалы и укладки: деформацию 0,22 % нельзя объявлять универсальным порогом герметичности CFRP.
Как использовать результаты при разработке изделия
- Разделить критерии. Задать допустимый диффузионный поток для теплоизоляции и отдельный критерий сквозной течи. Указать газ, температуру, перепад давления и состояние нагружения.
- Проверить измерительную ячейку. Оценить фон, собственную течь оснастки и обходные пути через уплотнение; проверить чувствительность контрольной течью в выбранной конфигурации.
- Получить исходную кривую. Записывать поток во времени до подтверждённого плато. Сохранять температуру, давление, рабочую площадь, толщину и историю подготовки образца.
- Сравнить материалы и барьеры. Испытывать повторные образцы и контрольную группу; сочетать измерение газа с микроскопией и ультразвуком. Эффект, сравнимый с неопределённостью, не считать доказанным улучшением.
- Воспроизвести эксплуатационную историю. Включить охлаждение, нагрев, давление и характерное многоосное нагружение. Контроль после разгрузки дополнить испытанием в рабочем состоянии, если это предусмотрено задачей.
- Перейти к узлам и объекту. После купонов проверить соединения, вводы, технологические зоны и полноразмерное изделие. Отдельно подтвердить применимость модели к водороду и криогенным режимам.
Такая последовательность применима к разработке композитных оболочек и баков, барьерных покрытий, полимерных мембран и элементов вакуумной теплоизоляции. Конкретные давления, температуры и критерии назначают по объекту контроля; параметры исследовательской работы не заменяют технические требования заказчика.
Испытания новых материалов и стенды LeakLab
Лаборатория контроля герметичности LeakLab выполняет подобные работы по испытаниям на герметичность и разрабатывает испытательные стенды для новых материалов и объектов контроля. Программа может включать гелиевый масс-спектрометрический контроль, измерение потока во времени, исследование влияния давления и оценку герметичности образцов, узлов и изделий.
При подготовке стенда согласуют геометрию ячейки, уплотнение, газовый и вакуумный тракт, температурный режим, регистрацию данных и критерии оценки. Криогенные режимы и испытания с водородом требуют отдельного согласования оборудования и мер безопасности. Для постановки задачи полезно передать состав и укладку материала, размеры образца, рабочие давления и температуры, историю нагрузок и допустимый поток газа.
