Мощный насос не всегда означает быстрое испытание. Если газ должен пройти через узкое отверстие, именно оно ограничивает скорость подготовки и доставки сигнала к прибору.

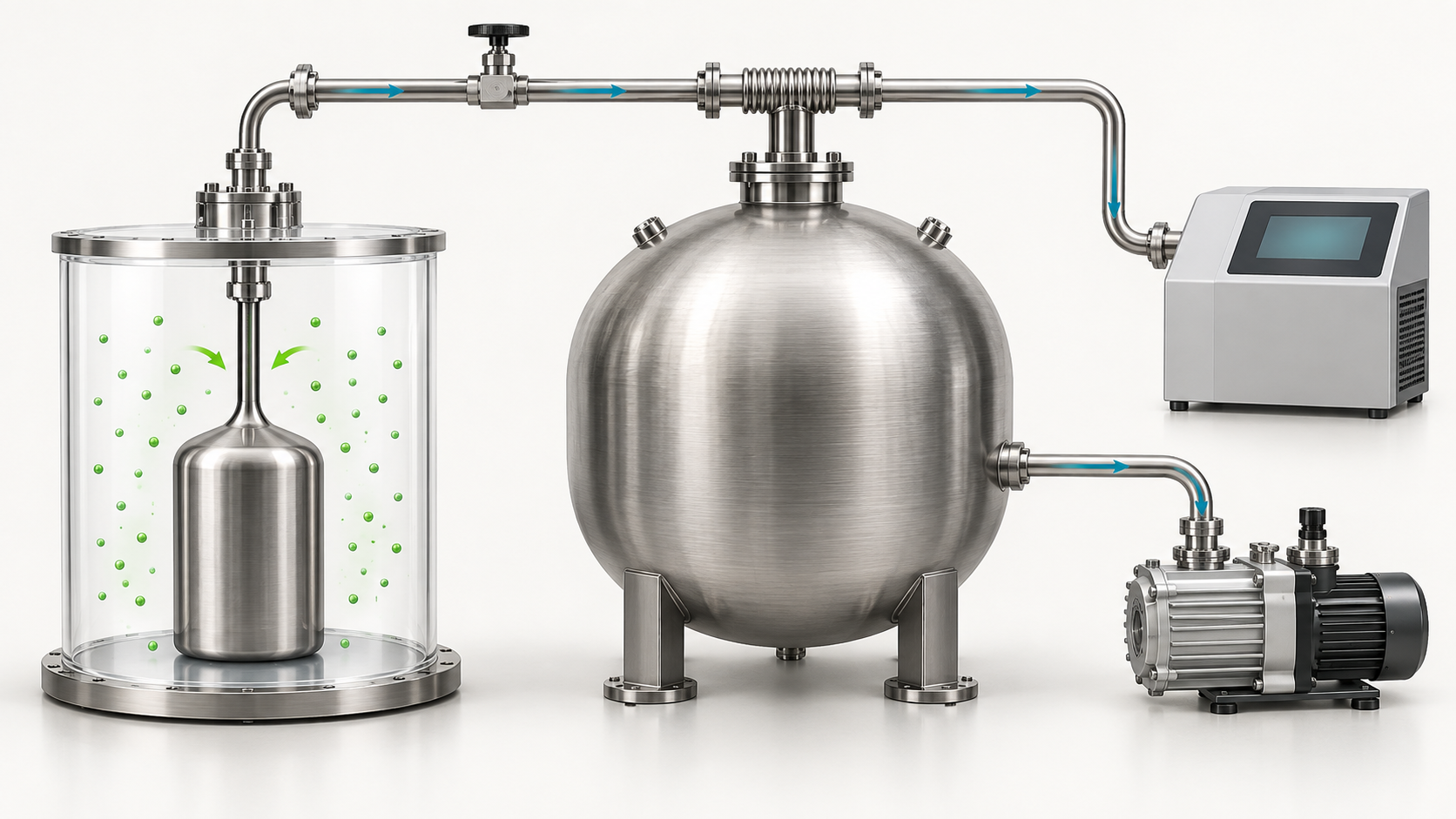

Иллюстрация: концептуальное изображение принципа, не чертёж запатентованного оборудования.
Что предложили авторы
Японская заявка MARUNAKA описывает контроль закрытой ёмкости с узким отверстием. Сначала выполняют ограниченную по скорости откачку, затем используют вакуумный резервуар и насос для более глубокого снижения давления в выходном тракте. После подготовки подают контрольный газ во внешнюю оболочку и регистрируют его поступление через дефекты в откачиваемую полость. Документ A опубликован 6 января 2026 года: это заявка, а не выданный патент.
Как устроена идея
- Мягкая ступеньОграниченная начальная откачка
- РезервуарБыстрое снижение давления в тракте
- Внешняя оболочкаПодача контрольного газа
- ДетекторРегистрация газа через дефект
Быстрота насоса не равна эффективной быстроте откачки через узкий канал
Проводимость соединения характеризует, насколько свободно газ проходит к насосу. Узкий или длинный канал ограничивает поток. Если это ограничение намного сильнее возможностей насоса, увеличение его мощности даст небольшой эффект. Предварительно откачанный резервуар создаёт дополнительную возможность быстро изменить давление в подключённой части системы, но не отменяет сопротивления самого отверстия.
В описании заявки приведено сравнение конкретных испытаний: время отклика 16 секунд вместо 53, полное время 30 вместо 101 секунды. Это результаты условий, описанных авторами, а не обещание трёхкратного ускорения любой установки. Для другой геометрии соотношение может измениться.
Что это означает для испытательной лаборатории
Начальную ступень нельзя просто убрать ради скорости. Для тонкостенных и гибких изделий важны перепад давления и деформация. До применения подобной логики задают допустимые давления с обеих сторон стенки, объём резервуара и моменты переключения. Затем проверяют отклик на контрольной течи в положении, соответствующем реальному дефекту.
| Изменение | Две ступени откачки и вакуумный резервуар |
|---|---|
| Полезно для | Ёмкостей с ограниченной проводимостью выхода |
| Нужно контролировать | Перепад давления и реальное время отклика |
Где заканчиваются возможности подхода
Редакционная схема показывает последовательность, не заменяя клапанную схему заявки. Отклик зависит от объёма детали, длины линии, места дефекта и режима прибора. Ускорение подготовки также не означает улучшения минимально обнаруживаемого потока: время цикла, чувствительность и безопасность изделия проверяют отдельно.
Первоисточник: JP2026001141A — текст, формула и иллюстрации патентной публикации.
Заявитель: MARUNAKA, LTD.. Дата подачи данной заявки: 2025-10-01. Дата публикации документа: 2026-01-06. Год публикации не равен году возникновения идеи. Объяснения и учебные примеры в статье подготовлены редакцией Ликлаб; иллюстрация и схема упрощены для чтения.
Практические методы: испытания на герметичность в Ликлаб.
