Гелиевый масс-спектрометрический течеискатель ZQJ-2000 для контроля герметичности. Минимальный обнаруживаемый поток по каталогу: 2 × 10⁻¹¹ Па·м³/с. Рабочий режим, оснащение и подключение выбирают под объект испытаний.
Обсудить задачу предприятия
Назначение и принцип контроля
Гелиевый масс-спектрометрический течеискатель ZQJ-2000 для контроля герметичности. Минимальный обнаруживаемый поток по каталогу: 2 × 10⁻¹¹ Па·м³/с. Рабочий режим, оснащение и подключение выбирают под объект испытаний.
Гелий используют как пробный газ. При наличии сквозного дефекта он проходит в вакуумный тракт и регистрируется масс-спектрометрическим анализатором. Порог приёмки задают для изделия и метода испытаний; чувствительность прибора сама по себе не устанавливает класс герметичности изделия.
Технические характеристики
| Заводское обозначение в каталоге | ZQJ-2000 |
|---|---|
| Минимальный обнаруживаемый поток | 2 × 10⁻¹¹ Па·м³/с |
| Диапазон индикации потока | 1 × 10⁻¹¹ … 1 × 10⁻⁵ Па·м³/с |
| Максимальное давление на входе | 1000 Па |
| Время отклика | ≤ 2 с |
| Время запуска | < 8 мин |
| Электропитание | 220 В переменного тока ±10 %, 50 Гц, 10 А |
| Рабочая температура | +5 … +45 °C |
| Относительная влажность | ≤ 80 % |

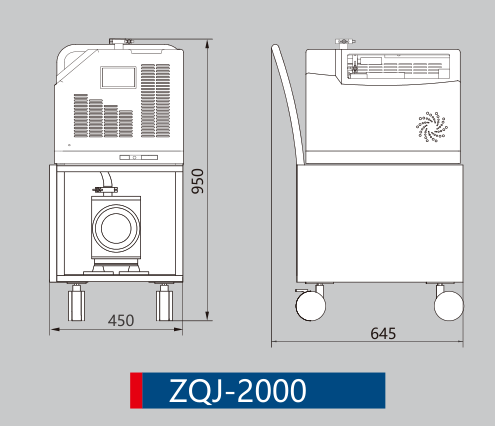

| Габариты Д × Ш × В по таблице | 645 × 450 × 950 мм |
| Масса по таблице | 80 кг |
Нижняя граница индикации не равна гарантированному минимальному обнаруживаемому потоку. Время запуска не заменяет время прогрева перед калибровкой. Значения приведены для каталожного прибора, без переноса метрологических характеристик других моделей.
Исполнение и монтаж
Узлы и принадлежности для комплектации
| Масс-спектрометрический измерительный тракт | Регистрация потока гелия. Тип анализатора и состав вакуумного тракта уточняются по руководству исполнения. |
|---|---|
| Откачная система | Обеспечивает давление для работы анализатора. Модели и быстрота действия насосов в этом каталоге не указаны. |
| Входной узел и клапаны | Подключение объекта и переключение режима контроля; фланцы и схему обвязки согласуют. |
| Контрольная течь | Необходима для настройки и проверки отклика. Встроенное или внешнее исполнение и наличие в комплекте подтверждают отдельно. |
| Щуп, обдуватель, кабели и интерфейсы | Подбираются под метод контроля. Каталог не подтверждает их включение в стандартную поставку. |
Внедрение и обслуживание
Для подбора укажите материал и объём изделия, допустимый поток, давление испытаний, желаемый цикл и способ локализации дефекта. При вводе проверяют соединения, фон, отклик на контрольную течь и повторяемость измерения. Регламент обслуживания, допустимые газы и расходные материалы определяют по руководству конкретного прибора.
Настройку выполняют по контрольной течи с известным потоком и учётом температуры. Поверка и калибровка — отдельные процедуры; необходимость и доступность документов проверяются для точной модели и серийного номера.
Источник: KYKY, «Vacuum Leak Detection», редакция декабря 2025 года, стр. 11–13 печатной нумерации. Данные относятся к каталожному исполнению. Для заказа характеристики и состав поставки закрепляются в согласованной спецификации.
