Контроль испарителей и конденсаторов автомобильных кондиционеров в вакуумной камере. Двухкамерная компоновка предназначена для работы в производственной линии.
Обсудить задачу предприятия
Назначение системы
Контроль испарителей и конденсаторов автомобильных кондиционеров в вакуумной камере. Двухкамерная компоновка предназначена для работы в производственной линии.
Технические показатели
| Цикл контроля | ≤ 50 с/изделие, две взаимосвязанные камеры |
|---|---|
| Возврат гелия | ≥ 98 % |
| Предел обнаружения по каталогу | 0,1 г/год |
| Давление заполнения | Более 5 МПа в китайском тексте; ≥ 5 МПа в английском |
Предел обнаружения в г/год воспроизведён из каталога. Вид хладагента и условия пересчёта не указаны, поэтому значение не переводится в Па·м³/с и не считается погрешностью измерения.
Функции и оборудование
- Две вакуумные камеры
- Газовая подготовка и возврат гелия
- Количественная и качественная оценка утечки
В таблице ниже приведены параметры, которые необходимо закрепить при комплектации; это не перечень автоматически включённых принадлежностей.
| Испытательная оснастка | Геометрия изделия, число позиций, уплотнения, способ загрузки. |
|---|---|
| Вакуумный и газовый тракт | Насосы, клапаны, датчики, пробный газ и рабочие давления выбирают по циклу испытания. |
| Измерительная часть | Модель течеискателя, контрольная течь, порог годности и процедура проверки фона. |
| Автоматизация | Связь с линией, журнал результатов, идентификация изделий и необходимые блокировки. |
| Документация | Схемы подключения, руководство, перечень расходных материалов и программа приёмки. |
Внедрение на предприятии
На этапе подбора согласуют чертёж изделия, внутренний объём, допустимую утечку, испытательное давление, состав пробного газа и требуемую производительность. Каталожный цикл проверяют на согласованном изделии: время загрузки, откачки, измерения и возврата газа зависит от оснастки и процесса.
При пусконаладке проверяют фон, отклик на контрольную течь, повторяемость и распознавание годных и негодных образцов. Для обслуживания фиксируют состояние уплотнений и фильтров, чистоту тракта, контроль газового фона и регламент насосов. Точные интервалы и материалы задаются эксплуатационной документацией.

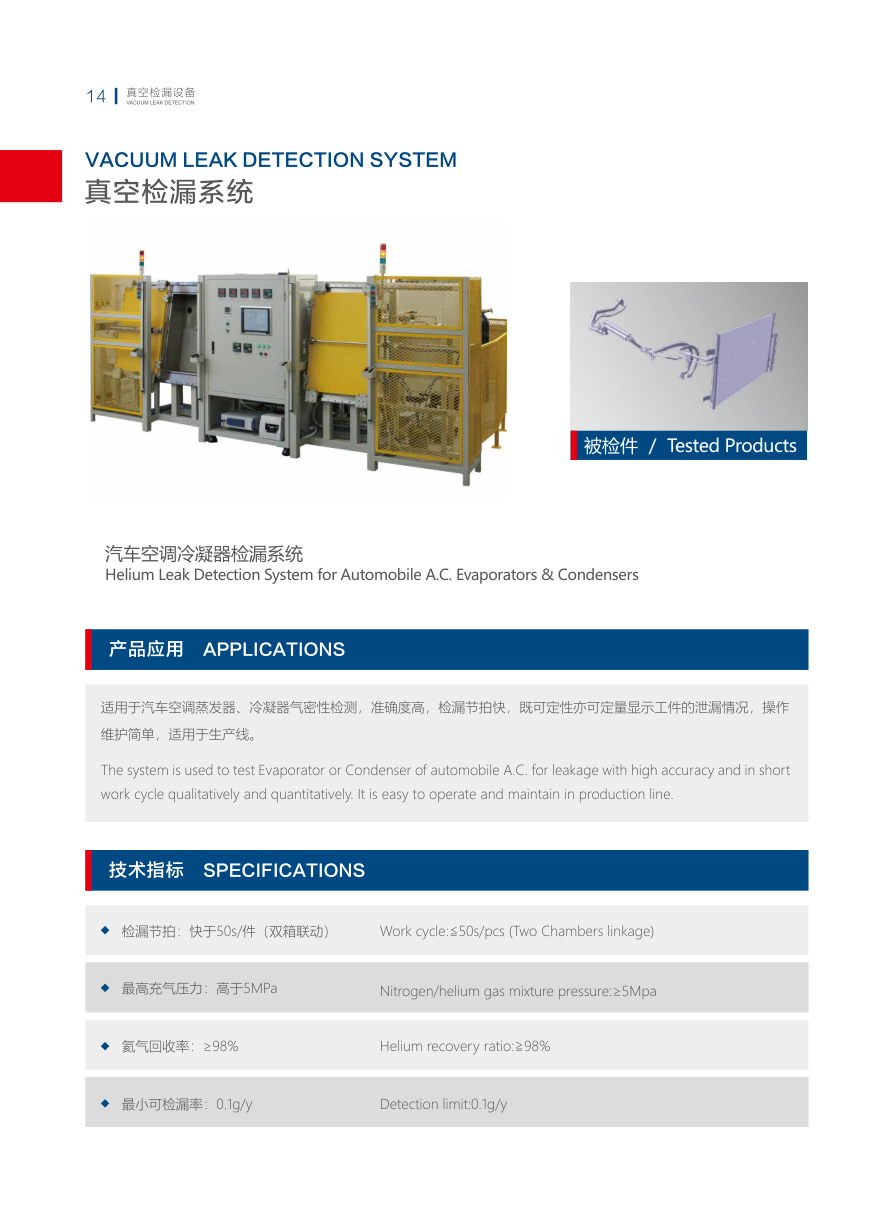

Иллюстрация и данные производителя
Источник: KYKY, «Vacuum Leak Detection», редакция декабря 2025 года, стр. 14 печатной нумерации. Данные относятся к каталожному исполнению. Для заказа характеристики и состав поставки закрепляются в согласованной спецификации.
