Система контроля герметичности автомобильных компрессоров
Система контроля герметичности автомобильных компрессоров
Многопозиционный контроль компрессоров автомобильных кондиционеров методом вакуумной камеры.
Обсудить задачу предприятия
Назначение системы
Многопозиционный контроль компрессоров автомобильных кондиционеров методом вакуумной камеры.
Технические показатели
| Цикл контроля | ≤ 20 с/изделие |
|---|---|
| Давление азотно-гелиевой смеси | 2,0 МПа |
| Предел обнаружения по каталогу | < 10 г/год |
Предел обнаружения в г/год воспроизведён из каталога. Вид хладагента и условия пересчёта не указаны, поэтому значение не переводится в Па·м³/с и не считается погрешностью измерения.
Функции и оборудование
- Несколько рабочих позиций
- Вакуумная камера
- Заполнение азотно-гелиевой смесью
В таблице ниже приведены параметры, которые необходимо закрепить при комплектации; это не перечень автоматически включённых принадлежностей.
| Испытательная оснастка | Геометрия изделия, число позиций, уплотнения, способ загрузки. |
|---|---|
| Вакуумный и газовый тракт | Насосы, клапаны, датчики, пробный газ и рабочие давления выбирают по циклу испытания. |
| Измерительная часть | Модель течеискателя, контрольная течь, порог годности и процедура проверки фона. |
| Автоматизация | Связь с линией, журнал результатов, идентификация изделий и необходимые блокировки. |
| Документация | Схемы подключения, руководство, перечень расходных материалов и программа приёмки. |
Внедрение на предприятии
На этапе подбора согласуют чертёж изделия, внутренний объём, допустимую утечку, испытательное давление, состав пробного газа и требуемую производительность. Каталожный цикл проверяют на согласованном изделии: время загрузки, откачки, измерения и возврата газа зависит от оснастки и процесса.
При пусконаладке проверяют фон, отклик на контрольную течь, повторяемость и распознавание годных и негодных образцов. Для обслуживания фиксируют состояние уплотнений и фильтров, чистоту тракта, контроль газового фона и регламент насосов. Точные интервалы и материалы задаются эксплуатационной документацией.

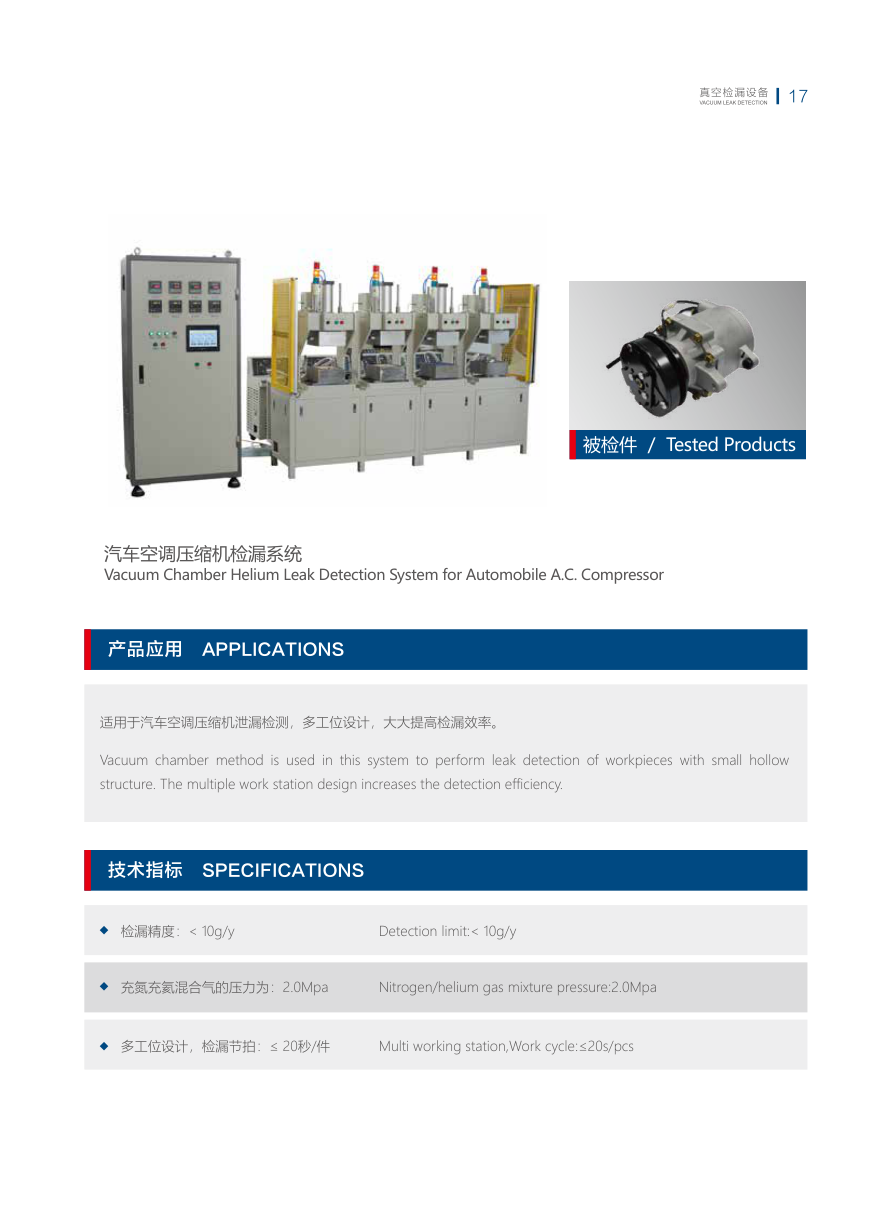

Иллюстрация и данные производителя
Источник: KYKY, «Vacuum Leak Detection», редакция декабря 2025 года, стр. 17 печатной нумерации. Данные относятся к каталожному исполнению. Для заказа характеристики и состав поставки закрепляются в согласованной спецификации.
