Автоматическая система гелиевого контроля литиевых аккумуляторов
Автоматическая система гелиевого контроля литиевых аккумуляторов
Автоматический контроль литиевых аккумуляторов с откачкой, подачей гелия и напуском газа. Поток и давление отслеживаются в реальном времени.
Обсудить задачу предприятия
Назначение системы
Автоматический контроль литиевых аккумуляторов с откачкой, подачей гелия и напуском газа. Поток и давление отслеживаются в реальном времени.
Технические показатели
| Минимальный обнаруживаемый поток | 1 × 10⁻⁸ Па·м³/с |
|---|---|
| Цикл контроля | 15 с/группа изделий |
| Ход пневмоцилиндра | 70–130 мм |
| Размеры изделий | По согласованному заданию |
Функции и оборудование
- Автоматическая откачка
- Подача гелия и напуск
- Мониторинг потока и давления
- Удаление остаточного гелия
- Настраиваемый порог контроля
В таблице ниже приведены параметры, которые необходимо закрепить при комплектации; это не перечень автоматически включённых принадлежностей.
| Испытательная оснастка | Геометрия изделия, число позиций, уплотнения, способ загрузки. |
|---|---|
| Вакуумный и газовый тракт | Насосы, клапаны, датчики, пробный газ и рабочие давления выбирают по циклу испытания. |
| Измерительная часть | Модель течеискателя, контрольная течь, порог годности и процедура проверки фона. |
| Автоматизация | Связь с линией, журнал результатов, идентификация изделий и необходимые блокировки. |
| Документация | Схемы подключения, руководство, перечень расходных материалов и программа приёмки. |
Внедрение на предприятии
На этапе подбора согласуют чертёж изделия, внутренний объём, допустимую утечку, испытательное давление, состав пробного газа и требуемую производительность. Каталожный цикл проверяют на согласованном изделии: время загрузки, откачки, измерения и возврата газа зависит от оснастки и процесса.
При пусконаладке проверяют фон, отклик на контрольную течь, повторяемость и распознавание годных и негодных образцов. Для обслуживания фиксируют состояние уплотнений и фильтров, чистоту тракта, контроль газового фона и регламент насосов. Точные интервалы и материалы задаются эксплуатационной документацией.

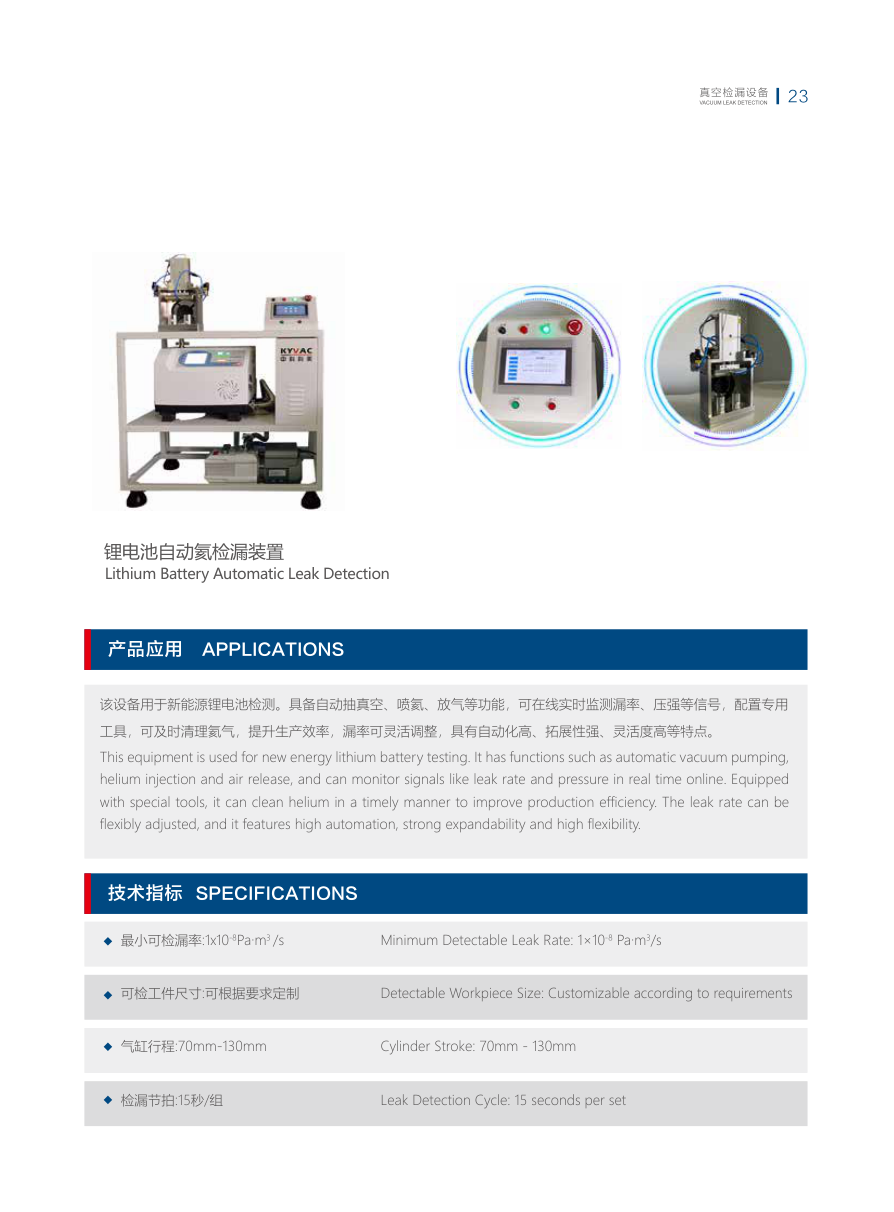

Иллюстрация и данные производителя
Источник: KYKY, «Vacuum Leak Detection», редакция декабря 2025 года, стр. 23 печатной нумерации. Данные относятся к каталожному исполнению. Для заказа характеристики и состав поставки закрепляются в согласованной спецификации.
