ЛИКЛАБ 3300 — установка для испытаний на герметичность масс-спектрометрическим методом на базе гелиевого течеискателя ZQJ-Leaklab-3300. Комплект объединяет прибор и принадлежности для подключения к объекту, проверки чувствительности и поиска мест утечки.
Основное применение — контроль сварных швов, соединений и вакуумных полостей криогенных резервуаров при изготовлении, ремонте и обслуживании. В зависимости от задачи используются вакуумный режим с обдувом гелием или отдельный щуповый контроль.
Где применяется установка
В криогенном резервуаре внутренний сосуд и наружная оболочка образуют межстенное пространство с вакуумной изоляцией. При проверке внешней оболочки течеискатель подключают к этой полости и последовательно обследуют доступные сварные швы, фланцы и другие соединения, предусмотренные программой испытаний.
При производстве
Установка помогает выявлять сквозные течи в контролируемой оболочке и соединениях на этапе проверки собранного изделия. Последовательный обдув участков гелием позволяет локализовать место поступления пробного газа и направить изделие на устранение обнаруженного дефекта.
После ремонта
Контроль применяют для обследования восстановленных сварных швов и вновь собранных соединений. После устранения течи проверку повторяют в условиях, заданных методикой, чтобы оценить результат ремонта.
При обслуживании
Поиск негерметичности внешней оболочки и присоединений помогает установить источник поступления газа в вакуумную полость. Состав обследования определяют с учётом конструкции резервуара и доступности проверяемых участков.
Для локального поиска щупом
Если проверяемая полость содержит пробный газ, щуп используют снаружи для обнаружения выходящего гелия. Это отдельная схема испытания: щуповый режим выбирают по задаче, а не применяют одновременно с показанным вакуумным подключением.
Как работает масс-спектрометрический контроль
Пробным газом служит гелий. В вакуумном режиме контролируемую полость предварительно откачивают, а проверяемый участок снаружи локально обдувают гелием. При наличии сквозного дефекта гелий проходит в вакуумную полость, поступает по соединительной линии к течеискателю и регистрируется его масс-спектрометрической системой.
Локальную подачу газа последовательно перемещают между участками. Изменение сигнала позволяет определить зону течи, а измеренный поток сопоставляют с допустимым значением из технической документации на изделие. Универсальный порог приёмки для всех резервуаров не задаётся: его устанавливают в методике конкретного испытания.

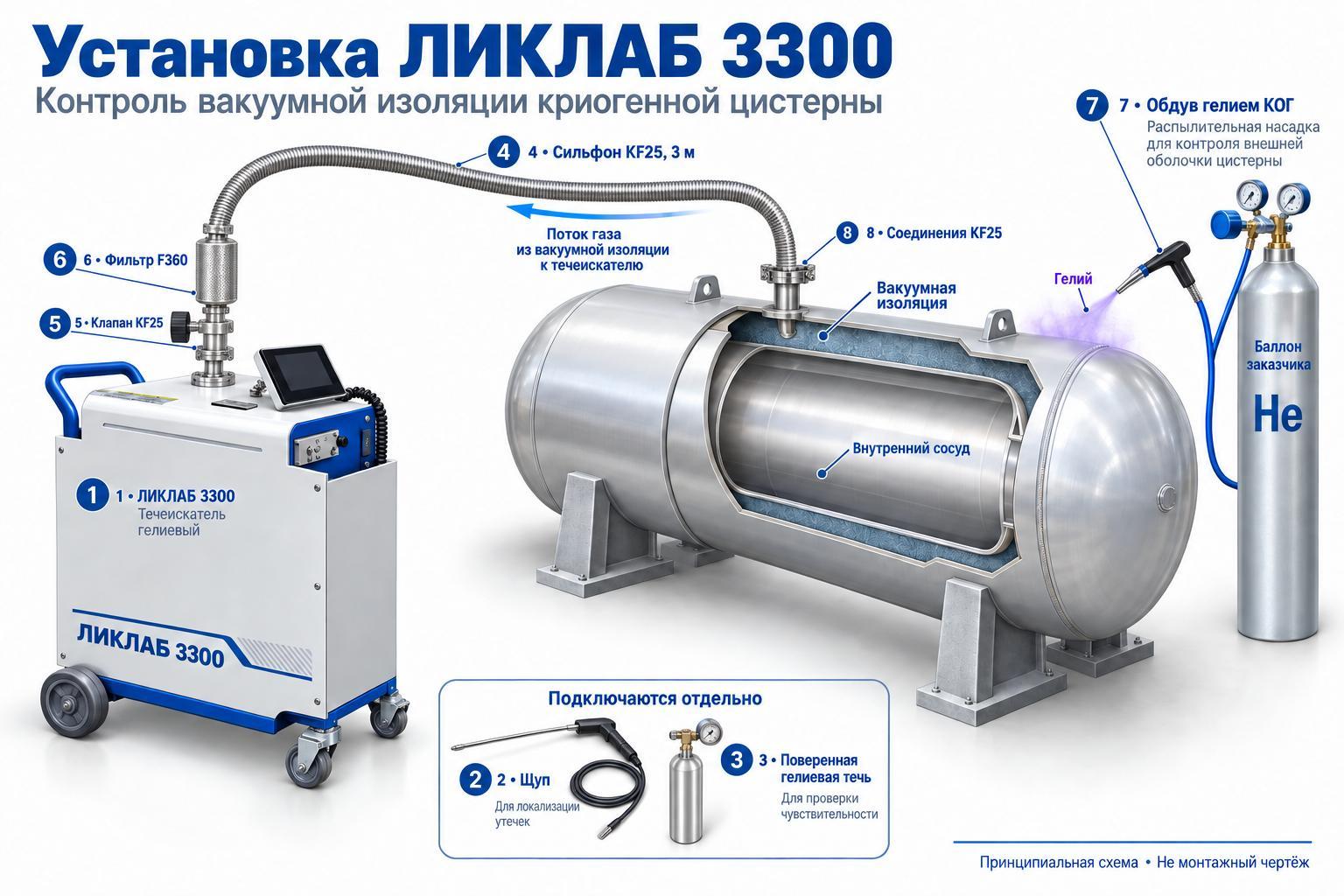

Подключение к криогенной цистерне
Для сборки используются хомуты KF25 и витоновые уплотнения с металлическим центрирующим кольцом. Присоединение резервуара и совместимость интерфейсов фильтра F360 согласовываются перед поставкой. Ручной клапан служит для изоляции входного тракта, фильтр — для защиты входа от частиц.
Основные технические характеристики
Параметры базового гелиевого течеискателя ZQJ-Leaklab-3300 в составе установки.
| Параметр | Значение |
|---|---|
| Методы контроля | Вакуумный и щуповый; пробный газ — гелий |
| Минимальный обнаруживаемый поток в вакууме | 5 × 10⁻¹³ Па·м³/с |
| Максимальный обнаруживаемый поток | 1 × 10⁻² Па·м³/с |
| Минимальный обнаруживаемый поток со щупом | 5 × 10⁻⁸ Па·м³/с |
| Отклик прибора в вакуумном режиме | Не более 1 с |
| Максимальное давление на входе | 2200 Па ±10 % |
| Форвакуумный насос | Масляный пластинчато-роторный, 4 л/с |
| Подключение к объекту | KF25 |
| Питание | 220 В ±10 %, 50 Гц |
| Номинальная мощность | 2000 Вт |
| Габариты базового прибора | 872 × 490 × 1032 мм |
| Масса базового прибора | 140 кг |
Комплект поставки и назначение принадлежностей
| Состав | Назначение | Количество |
|---|---|---|
| 1. ZQJ-Leaklab-3300 | Измерение потока и локализация течей | 1 шт. |
| 2. Щуп для течеискателя | Наружный поиск гелия в щуповом режиме | 1 шт. |
| 3. Гелиевая контрольная течь | Калибровка и проверка работоспособности | 1 шт. |
| 4. Вакуумный сильфон KF25, 3 м | Подключение к контролируемой полости | 1 шт. |
| 5. Ручной клапан KF25 | Изоляция входного вакуумного тракта | 1 шт. |
| 6. Вакуумный фильтр F360 | Защита входа от частиц | 1 шт. |
| 7. Комплект обдува гелием КОГ с редуктором | Дозированная подача пробного газа на участок контроля | 1 шт. |
| 8. Хомуты KF25 и витоновые уплотнения с металлическим центрирующим кольцом | Монтаж вакуумных соединений | 5 компл. |
| Русскоязычное руководство и сопроводительные документы | Подготовка к работе и эксплуатация | 1 компл. |
Поток контрольной течи, исполнение щупа, присоединения F360 и состав комплекта обдува согласовываются с методикой контроля и интерфейсами резервуара. Гелиевую течь подключают отдельно для калибровки и проверки работоспособности; одновременно в показанный вакуумный тракт её не устанавливают.
Баллон с гелием, внешний насосный пост и специальная оснастка резервуара в приведённый комплект не входят. Фильтр F360 задерживает частицы и не заменяет откачной насос.

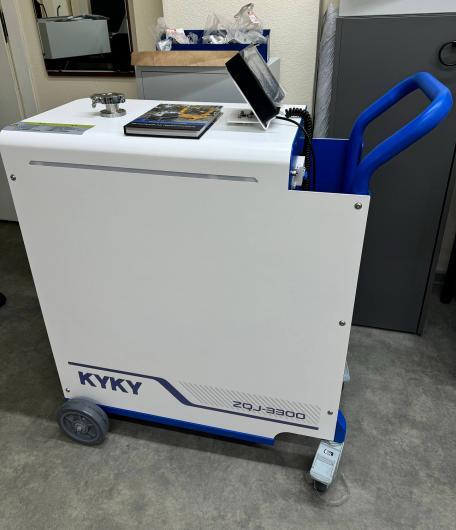

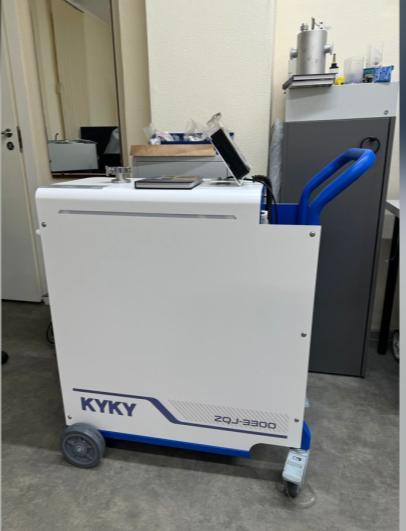

Фотографии базового течеискателя
Что согласовать перед испытаниями
Для подбора подключения и последовательности контроля необходимо знать объём и конструкцию контролируемой полости, доступные присоединения, требуемую чувствительность, допустимый поток течи и возможности предварительной откачки. Рабочее давление, порядок переключения арматуры и критерии приёмки задаются методикой испытаний.
Отдельно определяют режим работы — вакуумный или щуповый — и порядок проверки чувствительности по контрольной течи. Передача этих исходных данных позволяет подобрать комплект принадлежностей под объект и условия работы операторов.
Техническая поддержка и сервис в России
Лаборатория контроля герметичности ЛИКЛАБ обеспечивает техническое сопровождение установки: консультации по подключению и режимам контроля, калибровке по эталонной течи, работе операторов и диагностике. Организуем сервисное обслуживание, ремонт, поставку расходных материалов и запасных частей.
Подобрать установку для вашего резервуара
Передайте описание объекта, объём контролируемой полости, тип присоединения и требования к герметичности. Поможем согласовать состав установки ЛИКЛАБ 3300 и принадлежности для выбранной схемы испытаний.
